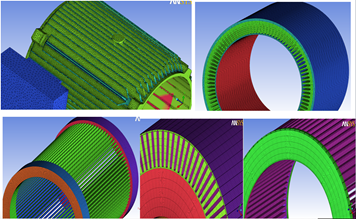

ANSYS位移云图是有限元分析(FEA)中用于直观展示结构在载荷作用下各部位位移分布情况的图形工具。它通过颜色渐变(通常从蓝色到红色)反映位移大小,帮助工程师快速识别变形显著区域、评估结构刚度与稳定性。
核心意义
可视化变形:颜色越红表示该区域位移越大,越蓝则位移越小,类似“热力图”
判断结构行为:验证结构是否按预期变形,检查是否存在异常集中或约束不足
优化设计依据:用于调整结构尺寸、支撑位置或材料分布,以控制变形在允许范围内
故障诊断参考:结合实际测量,可定位潜在缺陷或过载区域
云图左上角常见标识含义
在 ANSYS 的位移云图(如使用 PLNSOL, U, SUM)左上角常显示以下参数:DMX:模型总位移的最大值,在整个分析中固定不变,代表全局最大位移
SMX:当前显示范围内(如仅查看某方向或局部区域)的最大位移值
SMN:当前显示范围内的最小位移值
例如:若绘制 Y 方向位移云图,SMX 会是 Y 方向的最大位移,而 DMX 仍为三个方向合成后的总位移最大值
注意事项在模态分析中显示的位移云图仅表示振型形状,其数值为归一化值(最大值=1),无实际物理位移意义
实际工程中,应关注相对变形趋势、变形连续性及与载荷方向的一致性,而不仅是最大值
如需操作指导,可参考 ANSYS 官方后处理流程:General Postproc → Plot Results → Contour Plot → Nodal Solu → 选择 DOF solution/Displacement vector sum
