ansys位移云图含义

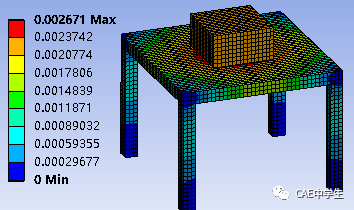

在 ANSYS 中，‌位移云图‌是一种用于直观展示结构在载荷作用下‌位移分布情况‌的后处理图形工具。它通过颜色渐变（通常从蓝色到红色）反映不同区域的位移大小，帮助工程师快速识别变形显著或刚度不足的部位。

‌核心含义‌

‌颜色与位移关系‌：

‌蓝色/冷色‌：表示位移较小；

‌红色/暖色‌：表示位移较大。

‌用途‌：

评估结构整体或局部变形；

识别高应力集中区（大位移常伴随高应力）；

验证边界条件施加是否合理；

支持设计优化与故障诊断 ‌‌

‌云图左上角常见标识说明‌

在 ANSYS APDL 或 Workbench 的位移云图中，左上角通常显示以下关键参数 ‌‌

‌DMX（Total Maximum Displacement）‌：

模型在所有方向上的‌总位移最大值‌，计算公式为：

DMX=𝑈𝑥+
𝑈𝑦+𝑈𝑧

DMX=Ux




​

+Uy​+Uz​​

该值‌不随显示范围变化‌，是全局最大值。

‌SMX（Current Maximum Displacement）‌：

当前显示子区域（如某方向或局部截取）中的‌最大位移值‌。

‌SMN（Current Minimum Displacement）‌：

当前显示子区域中的‌最小位移值‌。

示例：绘制 Y 方向位移云图时，SMX 和 SMN 仅反映 Y 方向的极值，而 DMX 仍保持全局总位移最大值 ‌‌

‌注意事项‌

在‌模态分析‌中，位移云图展示的是‌振型（单位位移）‌，无实际物理量纲，仅用于观察振动形态 ‌‌

若出现‌负值位移‌，需结合约束条件判断是否合理（如地面约束下 Y 方向位移应为 0）‌‌

位移结果受‌网格密度、材料属性、边界条件‌等因素影响，应确保模型准确性 ‌‌

如需操作指导，可参考 ANSYS 官方文档或教育平台教程，例如：山东理工大学 THEOL 平台 - ANSYS 位移云图查看 ‌‌
