ansys加接触类型后求解不出来

在 ANSYS Workbench 中添加接触类型后求解失败，是结构仿真中常见但可系统排查的问题。结合当前（2026年5月）最新公开资料，以下是‌主要原因及对应解决步骤‌：

‌一、常见原因与排查步骤‌

‌接触未正确识别或状态异常‌

使用“接触工具”检查接触状态：

在树形结构中插入 ‌Contact Tool‌。

右键 → ‌Generate Initial Contact Results‌。

观察状态颜色：

‌红色‌：应闭合但未闭合（如 Bonded 类型下存在间隙）。

‌橙色‌：闭合但有较大穿透或间隙。

‌灰色‌：未激活（可能因算法或配对错误）‌‌

‌几何问题导致接触失效‌

接触面之间存在‌微小间隙或重叠‌。

解决方法：

在 DesignModeler 或 SpaceClaim 中清理几何。

或在 Mechanical 中勾选 ‌Contact Settings → Adjust to Touch‌（适用于 Bonded、No Separation 等需贴合的类型）‌‌

‌接触类型选择不当‌

‌Bonded（绑定）‌ 要求接触面‌完全贴合且无相对滑动‌，适用于焊接、过盈配合等。

若实际存在滑动或初始间隙，应改用 ‌Frictional（有摩擦）‌ 或 ‌No Separation（不分离）‌‌‌

错误示例：用 Bonded 模拟可滑动的轴承面 → 求解失败。

‌弹珠半径（Pinball Radius）过小‌

弹珠半径决定接触搜索范围。若小于实际间隙，接触无法检测。

建议设为‌特征尺寸的 1%~5%‌，并在 Contact Details 中启用 ‌Adjust to Touch‌‌‌

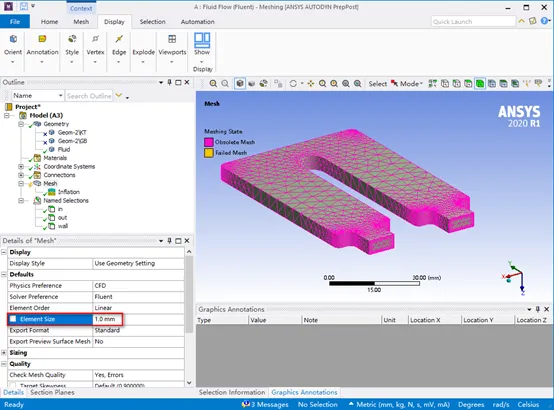

‌网格不匹配或质量差‌

接触面网格密度差异过大，或存在扭曲单元。

解决方案：

在接触区域‌细化网格‌。


确保两侧网格‌可匹配‌（可尝试使用 ‌Mapped Meshing‌ 或 ‌Sizing Control‌）‌‌

‌接触算法或求解设置问题‌

对于非线性接触（如 Frictional），建议使用 ‌Augmented Lagrange‌ 算法‌‌

开启 ‌Automatic Time Stepping‌（分析设置 → Nonlinear Options）‌‌

若模型含刚体运动，可启用 ‌Weak Springs‌（分析设置 → Advanced → Weak Springs）‌‌

‌二、快速诊断流程‌

‌检查 Contact Tool 状态‌ → 定位红色/橙色接触。

‌放大接触区域‌ → 查看是否有间隙或穿透。

‌临时简化接触类型‌ → 如将 Bonded 改为 No Separation 或 Frictionless，测试是否收敛。

‌查看求解信息‌ → 搜索关键词如 “pivot warning”、“singular matrix”、“contact detection failed”‌‌

‌验证基础模型‌ → 先移除接触，仅施加边界条件，确认模型能单独求解。

‌三、推荐资源‌

ANSYS Workbench 接触设置避坑指南（含接触类型选择逻辑）‌‌

ANSYS非线性接触建模和诊断技巧（含算法选择建议）‌‌

通过上面步骤，多数接触求解失败问题可有效定位并解决。
