在 ANSYS 中进行疲劳分析，主要分为 Workbench 环境 和 APDL 命令流 两种方式。根据当前主流工程实践和资料推荐，Workbench + Fatigue Tool 或 nCode DesignLife 是更常用、易用且功能完整的方案。
一、基于 ANSYS Workbench 的疲劳分析流程
适用于大多数机械结构件的应力疲劳或应变疲劳分析，核心步骤如下：建立几何模型与材料属性
在 DesignModeler 或外部 CAD 软件中创建几何。
在 Engineering Data 中定义材料，必须包含 S-N 曲线（应力-寿命曲线） 或 E-N 曲线（应变-寿命曲线）。若使用默认结构钢，系统已内置 S-N 曲线；否则需手动输入实测或文献数据
网格划分
在 Static Structural 模块中生成网格。
关键提示：疲劳破坏常始于应力集中区域（如孔、圆角、缺口），这些区域需加密网格以准确捕捉应力梯度
施加边界条件与载荷
设置固定约束（如固定支撑）。
施加实际载荷（如力、压力、扭矩）。若为多工况（如弯曲+扭转），可分多个载荷步

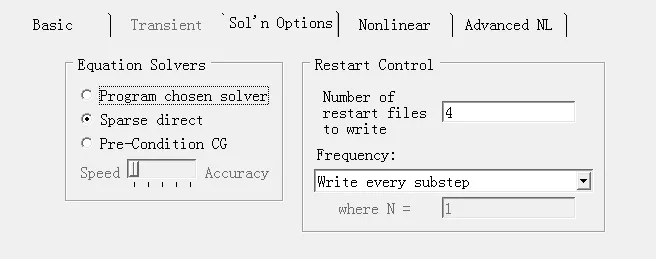

求解静力学问题
运行求解，获取 von Mises 应力分布 和其他关键应力结果
插入 Fatigue Tool 进行疲劳评估
在 Solution 下右键 → Insert → Fatigue Tool。
在 Fatigue Tool 的 Details 面板中：设置 载荷类型（恒定振幅 / 不定振幅 / 非比例等）。
若为不定振幅，需导入 载荷历程文件（如时间-载荷数据）并启用 Rainflow 计数 和 Miner 累积损伤准则
设置 平均应力修正模型（如 Goodman、Gerber），尤其当存在拉伸平均应力时
可选：设置 表面因子、尺寸因子、可靠性等级 等修正参数
后处理与结果解读
右键 Fatigue Tool → Evaluate All Results。
查看以下输出：寿命（Life）：预测的失效循环次数。
损伤（Damage）：按 Miner 准则计算的累积损伤比（≥1 表示失效）。
安全系数（Safety Factor）：基于设计寿命的裕度评估
二、使用 nCode DesignLife（高级推荐）
若需处理 实测载荷谱、随机振动、多轴载荷 等复杂工况，建议使用 ANSYS nCode DesignLife，其优势包括：支持 雨流计数（Rainflow Counting） 自动处理任意载荷历程
提供 临界平面法（Critical Plane Method） 用于多轴疲劳分析
与 Workbench 深度集成，可直接读取 .rst 应力结果文件
操作流程简述：在 Workbench 中创建 nCode DesignLife 系统（非单独拖入模块）
连接 有限元结果文件（.rst） 和 载荷时间历程文件。
在 nCode 中定义 材料 S-N 曲线、载荷映射、分析选项（如比例/非比例载荷）
运行并查看 寿命云图、损伤矩阵、雨流阵列 等高级结果
三、关键注意事项
S-N 曲线来源必须可靠：默认材料曲线基于光滑试样标准试验，实际零件需考虑 应力集中、尺寸、表面状态 等修正
平均应力影响显著：拉伸平均应力会大幅降低寿命，必须修正
网格敏感性：疲劳热点区域网格不足会导致结果偏于不安全
载荷形态匹配：静力学分析加载的应是代表 最大载荷工况 或 载荷谱峰值，比例因子可在 Fatigue Tool 中调整
四、学习资源推荐
保姆级教程：ANSYS 疲劳分析 3 大步 9 小步（2026年更新，含回形针案例）
ANSYS nCode DesignLife 实战：5 步搞定机械零件疲劳分析（2026年，含悬挂控制臂案例）
基于 ANSYS Workbench 的疲劳分析指南（涵盖恒定与不定振幅分析）
⚠️ 注意：若使用 APDL（如角型板案例），需手动输入 S-N 曲线（FP 命令）、定义监测点（FL）、设置疲劳事件（FE）并调用 FTCALC，适合自动化批量分析但门槛较高
