ansys零件受力分析

在 ANSYS 中对零件进行受力分析，通常采用 ‌静力学结构分析（Static Structural Analysis）‌，适用于评估零件在恒定载荷下的变形、应力和应变分布。以下是基于公开资料整理的通用流程与关键要点：

‌一、基本分析流程‌

‌前处理阶段‌

‌模型导入‌：将零件几何模型（如 STP、IGS、X_T 等格式）导入 ANSYS Workbench 的“Geometry”模块。建议提前在 CAD 软件中简化非关键细节（如小孔、倒角）以提高计算效率 ‌‌

‌材料定义‌：在“Engineering Data”中设置材料属性，包括弹性模量、泊松比、密度、屈服强度等。若涉及橡胶等非线性材料，需选择超弹性模型（如 Mooney-Rivlin）‌‌

‌网格划分‌：双击进入“Model”后，在“Mesh”中生成网格。关键区域（如应力集中区、接触面）应局部细化网格以提高精度 ‌‌

‌边界条件与载荷施加‌

‌约束（Supports）‌：根据实际工况添加固定支撑、圆柱支撑、对称约束等 ‌‌

‌载荷（Loads）‌：施加力、压力、力矩或重力。注意方向与作用面的正确性，必要时通过坐标系定义方向 ‌‌

‌求解与后处理‌

点击“Solve”运行分析。


查看结果包括：

‌总变形（Total Deformation）‌

‌等效应力（Equivalent Stress, von Mises）‌

‌各向变形（Directional Deformation）‌

接触压力、穿透量（若存在接触）‌‌

‌二、常见注意事项‌

‌接触设置‌：若零件间存在接触（如橡胶圈与支架），需正确定义接触类型（如摩擦接触，摩擦系数通常取 0.05~0.2）‌‌


‌大变形效应‌：对于橡胶、薄壁结构等可能发生显著变形的零件，需在“Analysis Settings”中开启“Large Deflection”选项 ‌‌

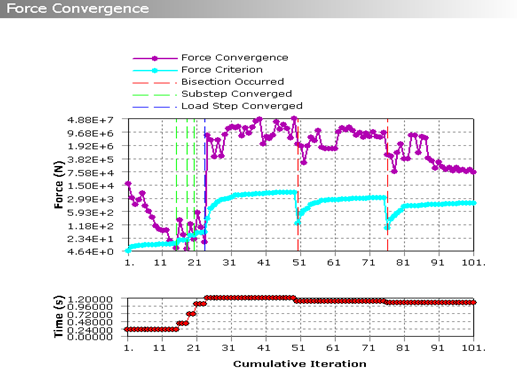

‌收敛问题‌：若计算不收敛，可尝试减小载荷步长、调整接触刚度或细化网格 ‌‌

‌结果验证‌：对比公式解与仿真结果，尤其关注应力集中区域是否合理 ‌‌

‌三、适用场景举例‌

‌机械零件‌：如电机轴、销轴、焊接结构、换挡杆套等 ‌‌

‌吊具/连接件‌：验算孔边应力、抗剪强度 ‌‌

‌橡胶/弹性体‌：分析挤压变形、接触压力分布 ‌‌

如需具体操作指导，可参考以下资源：

ANSYS Workbench 静态结构分析教程（Bilibili） ‌‌

ANSYS 官方文档与案例库

注：上面内容基于 ANSYS Workbench 2023R1 及相近版本，适用于大多数工程静力学分析场景。
