使用 ANSYS 进行冲击分析，主要根据问题的非线性程度、载荷持续时间、接触行为等因素选择合适的分析模块。以下是主流方法及适用场景：一、常用分析模块对比
Explicit Dynamics（显式动力学）
适用于：高速冲击、碰撞、爆炸、大变形、材料非线性、接触显著等问题。
求解方式：显式时间积分，无需迭代，计算速度快。
典型应用：跌落、子弹侵彻、汽车碰撞等。
推荐用于：冲击时间 < 10 ms，或涉及剧烈接触/变形。
Transient Structural（瞬态结构动力学）
适用于：中低速冲击、时域载荷明确（如半正弦脉冲）、线性或弱非线性问题。
求解方式：隐式或显式求解（取决于设置），可处理多载荷步。
典型应用：机械冲击试验、设备跌落（若速度较低）。
Response Spectrum（响应谱分析）
适用于：频域形式的冲击输入（如地震、随机振动谱）。
前提：需先进行模态分析，忽略非线性。
典型应用：电子设备机箱、管道系统在地震或爆炸载荷下的响应。
LS-DYNA（通过 ANSYS Workbench 集成）
功能最全：支持几何/材料/接触高度非线性，兼有显式/隐式求解。
适用于：复杂冲击、侵彻、多物理场耦合（如流固耦合）。
需要 LS-PrePost 后处理。
二、通用操作流程（以 Workbench 为例）
模型准备
导入几何模型（支持 STEP、IGES、Parasolid 等格式）。
进行必要简化（去除小圆角、螺纹等非关键特征）。
材料定义
在 Engineering Data 中定义材料属性（密度、弹性模量、泊松比、屈服强度等）。
若涉及塑性或损伤，需定义塑性本构（如理想弹塑性、Johnson-Cook）或失效准则。
网格划分
关键区域（如接触区、应力集中处）加密网格。
显式分析建议使用一阶单元（如 S4R）以提高稳定性；瞬态分析可使用二阶单元。
设置边界条件与载荷
固定约束：模拟支撑或安装点。
冲击载荷：时域形式 → 在 Transient Structural 中施加加速度/力/速度（如半正弦函数）。
频域形式 → 在 Response Spectrum 中输入加速度谱。
初速度 → 在 Explicit Dynamics 或 Transient Structural 中通过 Initial Velocity 定义（如跌落速度𝑣=
𝑔ℎ
v=
2gh）。
接触定义（如涉及多个部件）
设置 Contact Pair（Target & Contact）。
类型通常选 Frictionless 或 Frictional（摩擦系数可设）。
对于冲击，建议启用 Impact Detection 或 Pencil Contact。
求解设置
Explicit Dynamics：时间步长自动或手动设置（通常Δ𝑡≤𝐿
min𝑐Δt≤cL
min
其中𝑐c 为波速）。
总分析时间根据冲击持续时间设定（如 1–10 ms）。
Transient Structural：设置 Step End Time ≥ 冲击持续时间。
开启 Large Deflection（若变形显著）。
Response Spectrum：必须先完成模态分析，提取足够多阶模态（有效质量 > 90%）。
求解与后处理

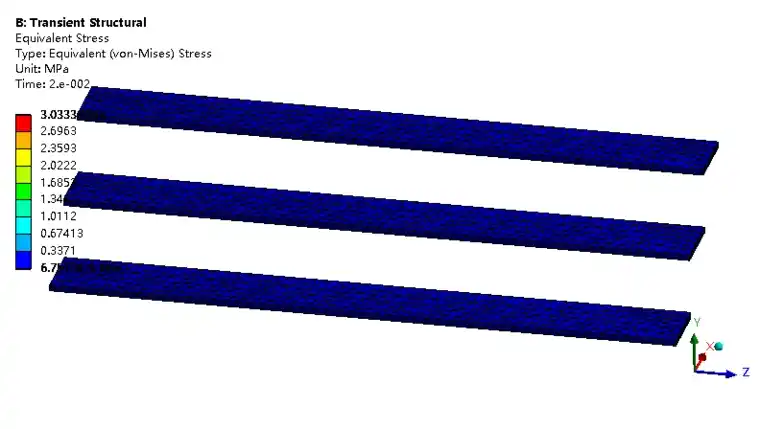

查看结果：等效应力（von Mises）、总变形、应变能、接触力等。
可生成动画观察冲击过程。
三、模块选择建议（按场景）
场景 推荐模块 理由
手机跌落（1.5m 高度） Explicit Dynamics 或 LS-DYNA 高速撞击、大变形、接触明显
PCB 板受机械冲击（火箭发射） Ansys Sherlock + Mechanical 电子可靠性预测，需 FEA 耦合
机箱受半正弦冲击（100g, 11ms） Transient Structural 时域载荷明确，线性假设可行
地震载荷下的设备响应 Response Spectrum 输入为频谱，无需非线性
车辆碰撞仿真 LS-DYNA 高度非线性、多部件接触、能量吸收
四、资源推荐
官方教程：Ansys Workbench 显式动力学入门（需注册）
案例文件下载：Workbench 显式动力学案例（罐子压扁）
LS-DYNA 冲击分析指南：Ansys Zemax + LS-DYNA 手机镜头跌落分析
注：若使用 Ansys Sherlock（专用于电子可靠性），需搭配 Mechanical 进行 FEA，适用于 PCB、芯片级冲击分析
