ansys保存照片步骤

ANSYS 保存照片主要通过‌Image to File‌功能（Workbench）或‌Redirect Plots‌菜单（经典界面）实现，支持设置分辨率与背景颜色。

ANSYS Workbench 界面

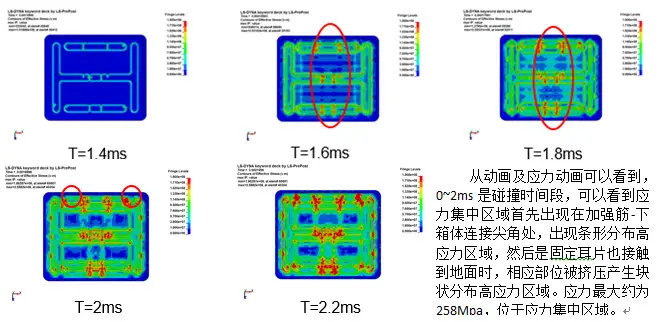

‌进入后处理‌：在结果云图显示界面，点击顶部菜单栏的 ‌Home‌ 选项卡 。‌‌‌

‌导出图片‌：在 Images 组中找到并点击 ‌Image to File‌ 按钮（或相机图标）。‌‌‌


‌参数设置‌：

‌分辨率‌：取消 Current Graphics Display 勾选，自定义图像宽高（如 1920x1080 或更高）以保证清晰度 。‌‌‌


‌背景‌：将 Background 设置为 ‌White‌（白底），便于论文或报告打印 。‌‌‌

‌格式‌：选择 ‌PNG‌ 或 ‌JPG‌ 格式，PNG 无损且文件较小 。‌‌‌

‌保存‌：确认设置后选择保存路径即可 。‌‌‌

ANSYS 经典界面 (APDL)

‌菜单操作‌：点击主菜单 ‌PlotCtrls‌ > ‌Redirect Plots‌ > ‌To JPEG Files‌（或 To Image File）。‌‌‌

‌设置选项‌：在弹出窗口中选择 ‌Color‌ 模式，勾选 ‌Force White BG and Black FG‌ 以获取白底黑字图片 。‌‌‌

‌命令流方式‌：也可在命令输入框输入 /IMAGE,SAVE,'filename.png',PNG,1920,1080 直接保存指定分辨率图片 。‌‌‌

‌文件位置‌：保存的图片默认存放在 ANSYS 当前工作目录下 。‌‌‌
