ansys导出命令流文件

在 ANSYS 中导出命令流文件，主要适用于两种场景：

‌从 GUI 操作记录中提取命令流‌（适用于建模过程回溯）

‌从 .db 文件中反向生成命令流‌（适用于他人提供的模型）

根据当前主流 ANSYS 版本（如 2025 R1）及权威资料，推荐以下方法：

从 .db 文件导出命令流（推荐）

若已有 .db 文件（如 model.db），可通过 ‌LGWRITE‌ 命令直接生成命令流文本文件：

‌启动 ANSYS Mechanical APDL‌

设置工作目录与 .db 文件一致：

菜单：‌File → Change Directory‌


加载数据库：

命令行输入：

apdl

/FILNAME,model

RESUME

导出命令流：

命令行输入：

apdl

LGWRITE,commands,cml


生成文件：commands.cml（纯文本，可用记事本打开）

此方法会输出重建模型所需的全部关键命令，包括几何、网格、材料、边界条件等 ‌‌

从 GUI 操作记录日志导出

若希望保存当前会话中的所有操作命令（适用于自建模过程）：

ANSYS 默认会记录操作日志到 .log 文件（位于工作目录）

手动导出当前日志：

菜单：‌File → Write DB Log File‌

指定文件名（如 commands.txt），选择保存类型为 .log 或 .txt


勾选 ‌“Write essential commands only”‌ 以避免冗余视图命令 ‌‌

注意事项

.db 文件是‌二进制格式‌，无法直接用文本编辑器查看内容，必须通过上述命令导出命令流 ‌‌

导出的命令流‌不包含图形界面操作‌（如鼠标旋转、缩放），仅含建模与求解指令 ‌‌

若使用 ‌ANSYS Workbench‌，需在求解前启用 ‌“Save MAPDL_db = Yes”‌ 才能在后续用经典界面打开并导出命令流 ‌‌

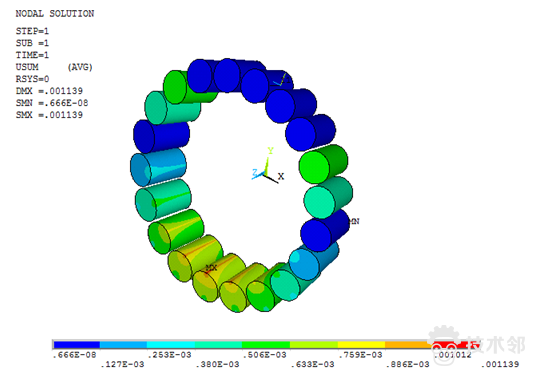

如需进一步自动化导出结果数据（如位移、应力），可结合 *VWRITE、*CFOPEN 等命令实现批量输出 ‌‌
