ansys看每个节点x位移

在 ANSYS 中查看每个节点的 X 方向位移，可通过以下方法实现，具体取决于使用的是 ‌APDL（命令流）‌ 还是 ‌Workbench‌ 界面：

‌1. 使用 APDL 命令流（推荐用于批量或精确提取）‌

‌进入后处理模块‌：

apdl

/POST

‌列出所有节点的 X 方向位移‌：

apdl

PRNSOL, U, X

该命令会在 ANSYS 的输出窗口中列出所有节点的 X 位移值。

‌仅查看指定节点的 X 位移‌（例如节点编号为 1 到 100）：

apdl

NSEL, S, NODE, , 1,


PRNSOL, U, X

‌提取并输出到文件‌（如 CSV 或 TXT）：

可使用宏或 *VWRITE 命令将位移数据写入文件，例如参考 ‌‌

中的方法导出到 .csv 或 .txt。

‌获取单个节点的 X 位移值‌（如节点号为 NUMIN）：

apdl

*GET, PIC_UX, NODE, NUMIN, U, X

结果存储在变量 PIC_UX 中 ‌‌

‌2. 使用 Workbench 图形界面‌

完成求解后，在 ‌Solution‌ 部分右键 → ‌Insert → Total Deformation‌ 或 ‌X-Displacement‌。

在 ‌Details of X-Displacement‌ 中：


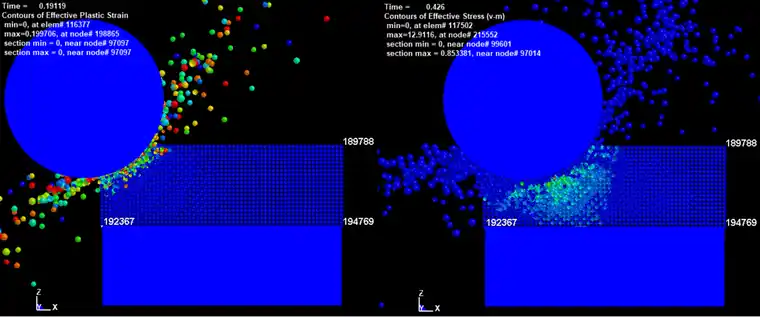

设置 ‌Display‌ 为 ‌Contour‌ 查看云图。

点击 ‌Probe‌ 工具可点击任意节点查看具体数值。

‌导出数据‌：

右键结果 → ‌Export → To CSV‌，可导出包含节点编号和 X 位移的表格文件 ‌‌

‌补充说明‌

若模型为桁架结构，X 位移属于节点解，可直接通过 PRNSOL, U, X 查看 ‌‌

对于大规模模型，建议使用命令流批量处理，避免手动操作低效 ‌‌

如需进一步自动化提取，可参考 ‌‌

提供的宏脚本示例。
