ansys某个节点约束不足

在 ANSYS 静态结构分析中，若出现“某个节点约束不足”或类似提示（如“小主元错误”“刚体位移”），通常意味着模型在空间六个自由度（三个平动、三个转动）上未被充分约束，导致求解器无法获得唯一解。

‌常见原因与解决方法‌

‌模型存在自由体‌

模型由多个部件组成，但未通过布尔运算、接触或共用节点正确连接，导致部分区域成为“自由体”，可发生刚体运动。

‌解决‌：检查几何连接，确保部件间有有效连接（如共用面、绑定接触等）。

‌约束类型或位置不当‌

仅约束平动自由度，未限制转动（如梁模型易忽略绕轴转动）。

约束施加在错误位置（如仅约束一个点，但结构仍可绕该点旋转）。


‌解决‌：在三维模型中，至少需固定一个点的所有平动自由度（UX=UY=UZ=0），并根据工况限制关键部位的转动。

‌使用 Remote Displacement 时未考虑局部旋转自由度‌

如两点吊装场景，即使两个点均固定平动，若未约束绕吊点连线轴的旋转，仍会出现约束不足 ‌‌

‌解决‌：

‌启用 Weak Springs‌（快速验证）：在 Analysis Settings → Solver Controls 中开启 Weak Springs。

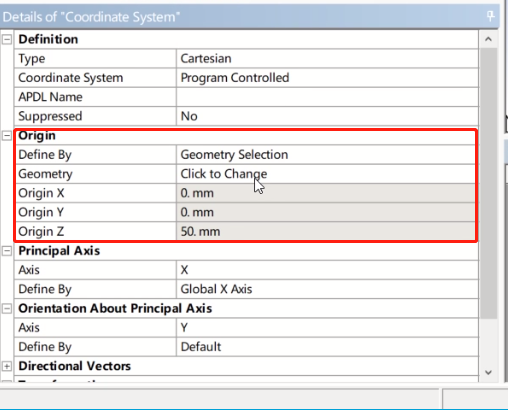

‌创建局部坐标系‌：使局部轴与实际旋转轴对齐，精确释放允许的转动自由度（如仅放开 ROTZ）‌‌


‌网格或接触设置问题‌

网格不连续、接触未正确定义（如间隙未闭合、摩擦类型错误）可能导致等效约束不足 ‌‌

‌解决‌：检查接触对状态，确保接触面合理闭合；验证网格质量。

‌模型存在几何瞬变或冗余约束‌

结构为几何可变体系（如桁架杆件不足），或约束冲突导致刚度矩阵奇异 ‌‌

‌解决‌：简化模型，逐步添加约束，观察何时报错。


‌推荐排查流程‌

‌启用 Weak Springs‌ 快速验证是否因微小刚体运动导致（见 ‌‌

）。

‌进行模态分析‌：查看前六阶频率是否接近零（刚体模态），并通过振型动画定位未约束区域 ‌‌

‌检查约束分布‌：确保三个平动和三个转动均被合理限制，避免过约束或欠约束 ‌‌

‌验证载荷与材料‌：排除载荷过大、单位错误或材料属性异常导致数值发散 ‌‌

若问题仍存在，建议导出模型几何与边界条件，逐步简化以定位问题源头。
