ansys铺层设计

在 ANSYS 中进行复合材料铺层设计，主要通过 ‌ANSYS Composite PrepPost (ACP)‌ 模块完成，该模块集成于 ‌ANSYS Workbench‌ 平台，专用于复合材料的前处理、仿真与后处理。以下是基于最新公开资料（截至2026年）整理的核心流程与要点：

‌一、核心工具与模块‌

‌ACP (ANSYS Composite PrepPost)‌：用于铺层定义、材料设置、参考方向定义等前处理工作。

‌Mechanical‌：用于网格划分、边界条件施加及求解。

‌ACP Post‌：用于后处理，包括失效分析、应力云图、层间剥离评估等。

ACP 支持 ‌壳体铺层‌ 和 ‌实体铺层‌ 两种建模方式，适用于不同精度需求的仿真场景 ‌‌

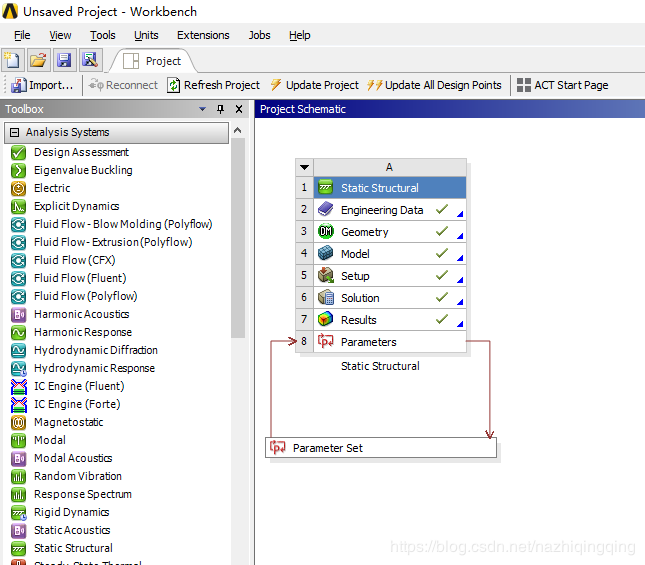

‌二、铺层设计基本流程‌

‌几何与网格准备‌

在 DesignModeler 或 SpaceClaim 中建立几何模型。

在 Mechanical 中对目标区域划分 ‌面网格（壳体）或体网格（实体）‌。

创建 ‌Named Selections‌，用于后续在 ACP 中指定铺层区域 ‌‌

‌材料属性定义‌

在 Workbench 的 ‌Engineering Data‌ 中定义纤维/基体材料（如碳纤维/环氧树脂）。

材料自动同步至 ACP 的 ‌Materials‌ 子菜单 ‌‌

‌铺层参数设置（在 ACP-Pre 中）‌

‌Fabrics‌：定义单层材料（如碳纤维厚度、角度、弹性模量）。


‌Stackups‌：创建叠层序列，设置对称性、铺层角度（如 [0/45/90/-45]ₙ）。

‌Rosettes‌：定义全局或局部参考坐标系（0°方向）‌‌

‌Oriented Selection Sets‌：将铺层区域与 Named Selections 关联，并指定铺层方向 ‌‌

‌实体铺层生成（可选）‌

若需考虑厚度方向应力，可启用 ‌实体铺层‌。

设置 ‌Extrusion Method‌（如 Analysis Ply Wise、Material Wise 等）控制实体单元生成方式 ‌‌

‌边界条件与载荷‌

在 Mechanical 中施加约束与载荷，注意复合材料的 ‌各向异性特性‌ ‌‌

‌求解与后处理‌

使用 ACP Post 查看 ‌失效云图‌（如 Tsai-Wu、Hashin、Max Stress 准则）。

通过 ‌Section Cuts‌ 观察层间应力分布 ‌‌

‌三、实用功能与技巧‌

‌Draping 功能‌：自动修正复杂曲面上的纤维方向，提升制造可行性 ‌‌


‌铺层自动展开‌：生成实际下料轮廓，指导裁剪 ‌‌

‌渐进式建模‌：合理命名铺层组，便于参数优化与迭代 ‌‌

‌失效评估‌：支持多种失效准则，红色区域表示失效（>1）‌‌

‌四、典型应用案例参考‌

‌碳纤维综框‌：采用 [0/90/45/0] 铺层方案，基频提升 19.48 Hz，减重 26.82% ‌‌

‌传动轴‌：通过 ANSYS 优化铺层角度，提升扭转刚度 ‌‌

‌层合板‌：45°/-45° 铺层对应力集中更敏感，而 0°/90°/90°/0° 应力更均匀 ‌‌

‌五、学习资源推荐‌

碳纤维部件分析教程：ANSYS Workbench 铺层设计 + 失效准则应用 ‌‌

ANSYS ACP复合材料设计全攻略 ‌‌

干货 | ANSYS复合材料前后处理 ‌‌

如需具体操作演示，可关注 ‌仿真秀‌ 平台的 ACP 公开课 ‌‌
