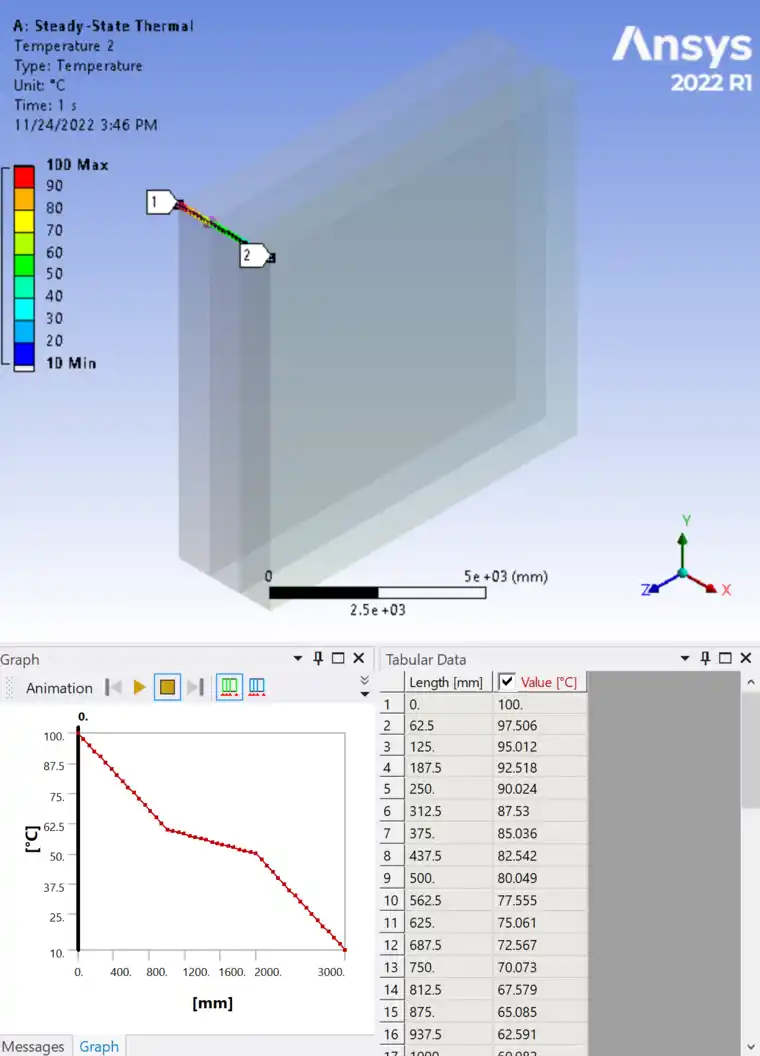

ansys拓扑优化算法

在 ANSYS 中，拓扑优化主要基于‌变密度法（SIMP，Solid Isotropic Material with Penalization）‌，这是目前最主流且被广泛商用的算法。以下是其核心要点：

‌ANSYS 拓扑优化采用的核心算法：SIMP 方法‌

‌基本思想‌：将设计空间划分为有限元网格，每个单元赋予一个‌相对密度‌ ρ（范围 0 ≤ ρ ≤ 1），作为设计变量。

ρ = 0：该区域无材料（空洞）

ρ = 1：该区域为实心材料

0 < ρ < 1：中间状态（灰色区域，通过惩罚机制抑制）

‌材料插值模型‌：

单元有效弹性模量 E(ρ) 与密度 ρ 的关系为：𝐸(𝜌)=𝐸

min+𝜌𝑝(


𝐸

−𝐸

min)E(ρ)=E

min​+ρp(E

​−E

min​)𝐸
E​实体材料弹性模𝐸minEmin​极小值（避免数值奇异性

‌p‌：惩罚因子（通常取 ‌p ≥ 3‌），用于强制中间密度趋近于 0 或 1，从而获得清晰的边界结构 ‌‌

‌优化目标与约束‌：

‌目标‌：通常是最小化结构柔度（即最大化刚度）或最小化质量

‌约束‌：常见的是体积分数（保留质量比例，如 50%–70%）或应力、位移限制 ‌‌

‌求解方式‌：

使用‌伴随变量法‌高效计算灵敏度（目标函数对设计变量的导数）

通过迭代优化算法（如 MMA、OC 法）更新密度分布，直至收敛 ‌‌

‌其他可选算法（ANSYS 中支持情况）‌


‌水平集方法（Level Set Method）‌：

优点：边界清晰、适合复杂拓扑变化

缺点：计算量大，ANSYS 中需额外模块或自定义实现 ‌‌

‌渐进结构优化法（ESO）‌：

基于逐步删除低效单元，ANSYS Workbench 默认不采用，但可通过命令流或二次开发实现 ‌‌

‌ANSYS 中的实现方式‌

‌Workbench 平台‌：

在 ‌Static Structural‌ 分析系统中插入 ‌Topology Optimization‌ 单元，自动继承几何、网格、载荷与边界条件 ‌‌

支持设置：

设计区域（Design Space）

非设计区域（Non-Design Region，如安装孔、装配面）

质量保留比、最小尺寸控制等 ‌‌

‌命令流方式（APDL）‌：

使用 TOCOMP、TOVAR、TODEF、TOLOOP 等命令进行自定义拓扑优化，适用于多工况、模态优化等场景 ‌‌

‌注意事项‌

‌结果非直接可制造‌：优化输出为密度云图（红黄灰过渡），需通过 ‌SCDM（SpaceClaim Direct Modeler）‌ 进行几何重构，去除“孤岛”、光顺表面，才能用于制造 ‌‌

‌推荐初始质量保留比‌：50%–70%，避免结构过于复杂难以加工 ‌‌

如需操作指南，可参考官方文档或实战教程：

ANSYS Workbench 拓扑优化实战
