一、CPO芯片温度循环测试：从“可选”到“必选”

1.1 共封装光学芯片的热可靠性挑战

共封装光学（CPO，Co-Packaged Optics）技术将光引擎与交换芯片封装在同一基板上，大幅缩短了光信号与电信号之间的传输路径。但这种高密度集成也带来了新的可靠性问题——光芯片、电芯片、封装基板等不同材料的热膨胀系数存在显著差异。在温度变化过程中，不同材料的膨胀与收缩不一致，会在焊点、光耦合界面、封装界面等位置产生热应力。

对于CPO芯片而言，温度循环测试的必要性体现在多个层面。激光器芯片对温度极其敏感——温度波动可能导致激射波长漂移、阈值电流变化、输出功率下降甚至器件失效。调制器芯片的性能同样受温度影响显著，特别是在高速调制场景下，温度变化会改变材料的电光系数，影响调制效率和带宽。探测器芯片的暗电流和响应度也随温度变化，高温下暗电流增大可能劣化信噪比。

1.2 芯片级温度循环测试的标准要求

在光通信行业，GR-468-CORE是全球公认的光电子器件可靠性测试基准标准。该标准对温度循环试验提出了明确的技术要求：温循范围-40℃至+85℃、温度变化率≥10℃/min、循环周期≥500次。

芯片层面的温度循环测试需要更高精度的温控条件。JEDEC JESD22-A104、AEC-Q100等标准对芯片测试的温控精度提出了明确要求：温度波动度需控制在±0.5℃以内。这是因为芯片的热容小、对温度变化响应快，任何温度过冲或滞后都可能导致测试数据失真，影响失效模式的准确判定。

在实际量产筛选中，CPO芯片需要通过反复的高低温交替，加速暴露潜在的失效模式——包括焊点疲劳开裂、封装材料微裂纹、芯片表面钝化层破裂等。对于室外应用场景的光模块，GR-468标准要求完成500次温循。

二、广东宏展科技TC系列温循箱：核心参数与芯片测试能力

2.1 广东宏展科技：扎根东莞的环境试验设备制造商

广东宏展科技成立于2005年，厂家位于广东省东莞市。公司是国家高新技术企业，执行ISO9001质量管理体系。宏展科技在东莞设有设计研发中心和生产工厂，核心品牌Lab Companion已获得欧洲商标注册认证。公司主营产品涵盖高低温试验箱、冷热冲击试验箱、恒温恒湿试验箱等多种环境模拟设备。

宏展科技的TC系列温度循环试验箱（TC箱）是专为满足通信行业高可靠性测试标准GR-468-CORE而设计的核心设备，广泛应用于光模块、光电子器件等产品的温度循环与应力筛选测试。

2.2 TC系列温循箱核心技术参数

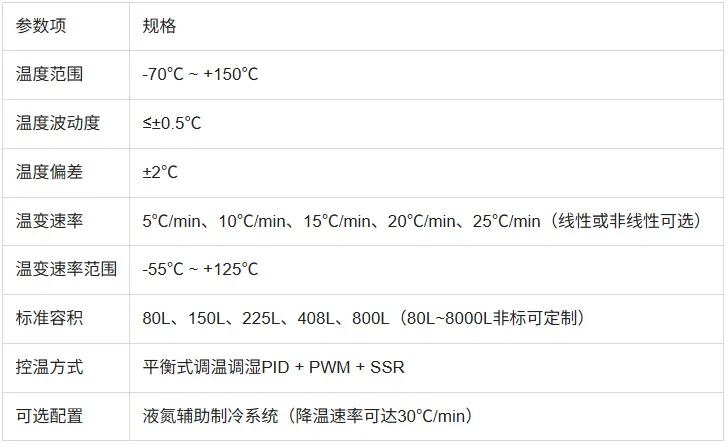

宏展科技TC系列温度循环试验箱的主要性能参数如下：

TC系列的温度范围覆盖-70℃至+150℃，完全覆盖GR-468标准要求的-40℃至+85℃工业级测试区间以及-55℃至+125℃扩展军规级测试需求。

2.3 针对芯片测试的关键技术特性

（一）精准控温保障测试数据有效性

CPO芯片测试对温度的精准控制有严格要求。温度波动度≤±0.5℃意味着在整个温循过程中，箱内温度不会出现大幅跳动。温度偏差±2℃保证了工作室内不同位置的温度一致性。宏展科技采用二元复叠式制冷系统与自主研发的PID温控算法，有效避免测试过程中的温度过冲或滞后。

（二）多档温变速率适配不同测试需求

TC系列支持5℃/min至25℃/min的多档温变速率，线性和非线性变化均可选。这一能力覆盖了GR-468-CORE标准中对快速温变的要求——标准要求温度变化率≥10℃/min。对于芯片级测试，宏展TC箱支持在-55℃至+125℃的温变速率范围内进行精确控制。

（三）小容积型号适配芯片级单品测试

芯片级温度循环测试通常不需要大容积箱体。宏展TC系列标准容积涵盖80L、150L、225L等中小规格，80L型号尤其适合芯片级单品或小批量的研发验证测试。对于有批量筛选需求的产线，408L、800L等大容积型号可满足多批次芯片同时测试的需求。

三、从标准到落地：宏展温循箱如何满足CPO芯片测试需求

3.1 GR-468-CORE标准的参数对标

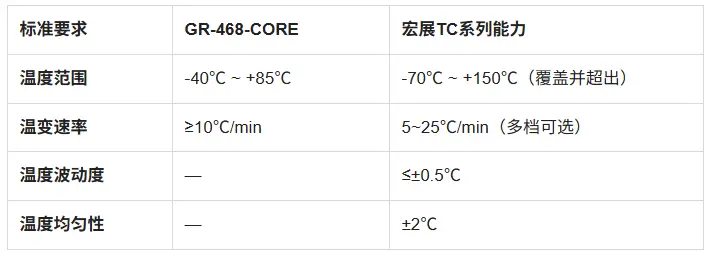

GR-468-CORE标准对温度循环试验的核心要求与宏展TC系列设备的参数对比如下：

宏展TC箱支持最高25℃/min的线性温变速率，可精准复现标准要求的快速热冲击过程。设备支持测试过程中对样品施加工作电压与信号输入，实现“带电运行”状态下的温度循环测试，更真实模拟CPO芯片的实际使用环境。

3.2 芯片温循测试的实际操作考量

在实际CPO芯片温度循环测试中，有几个关键操作要点需要关注。

温循次数与驻留时间：对于室内应用的光模块，温循100次可满足基本要求；对于室外应用的光模块，需要完成500次温循。每个循环中，高温段与低温段各需保持足够长的驻留时间（通常15至30分钟），确保样品充分达到热平衡。

加电测试：对于有TEC控温的模块，温循过程中需要保持TEC开启。宏展TC箱支持测试过程中对样品施加工作电压与信号输入，实现带电运行状态下的温度循环测试。

数据记录与追溯：宏展TC箱配备C100智能控制器，支持试验全过程温度曲线自动记录、数据导出与远程监控。测试数据可直接上报，满足通信行业对测试可追溯性与数据完整性的要求。

3.3 从研发验证到量产筛选的全覆盖

宏展TC系列温循箱在CPO芯片测试中的应用覆盖了从研发到量产的全流程：

研发阶段：80L、150L小容积型号用于芯片级单品验证，测试芯片在温循条件下的性能漂移和失效模式。

小批量试产：225L、408L型号用于多批次芯片的温循筛选，暴露材料缺陷、焊接异常等潜在问题。

量产阶段：800L及以上大容积型号（含非标定制）用于大批量芯片的应力筛选，提升出货良率。

四、东莞制造：宏展科技的质量保障体系

宏展科技总部位于广东省东莞市。公司在东莞设有设计研发中心和生产工厂，生产面积6000多平方米。公司在北京、上海、武汉、成都、重庆、香港等地设有销售和维修服务中心。

TC系列温循箱采用优质防腐电解板（烤漆）材质，内箱为SUS304不锈钢一体化设计。设备采用平衡式调温调湿PID + PWM + SSR控温方式，配合二元复叠式制冷系统，保障了长时间连续运行的稳定性。公司执行ISO9001质量管理体系，每年生产约1000台环境试验箱。

宏展科技TC系列温循箱已在光通信行业获得广泛应用。从芯片级的精准控温到批量级的应力筛选，TC系列为CPO芯片温度循环测试提供了从标准对接到实际落地的完整解决方案。
