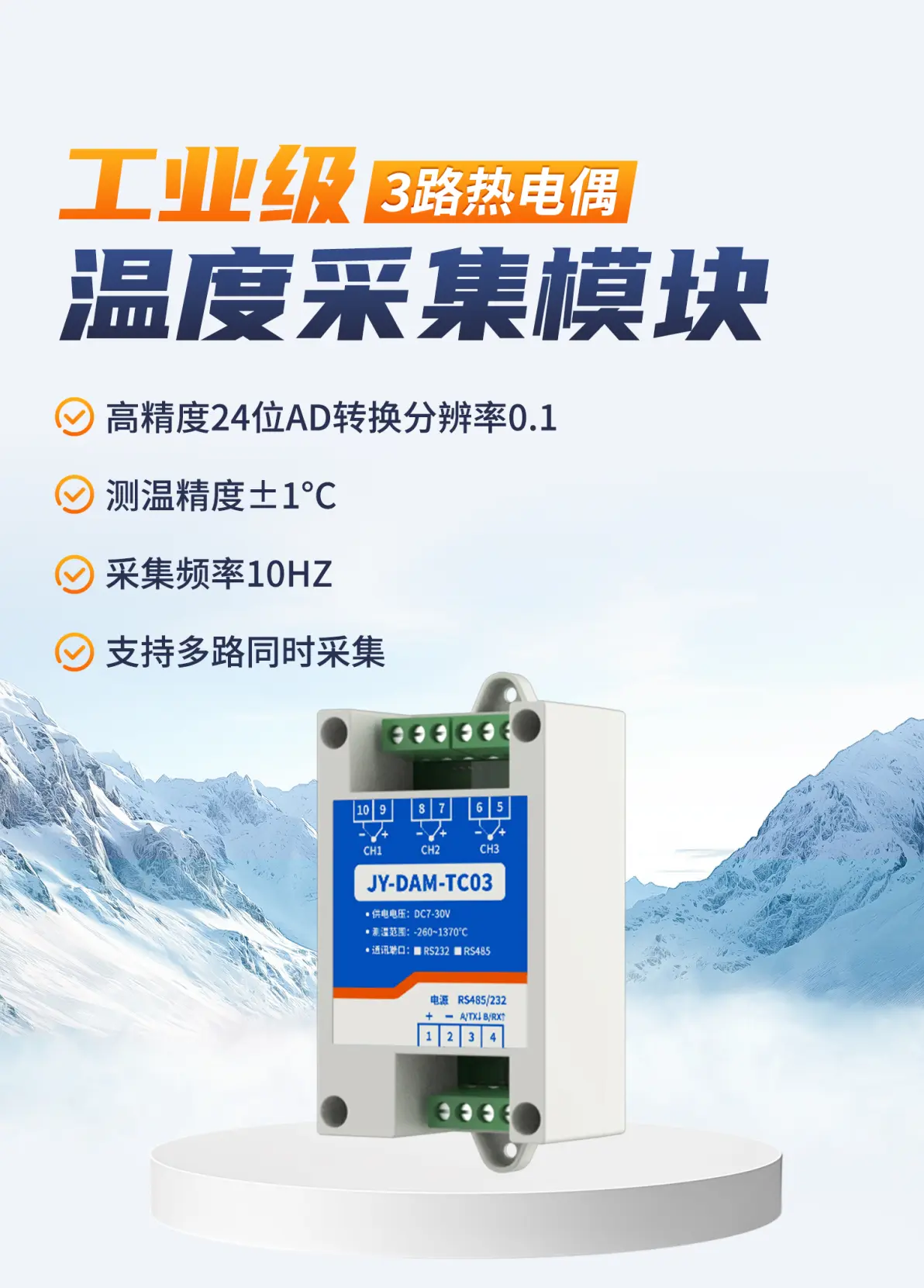

在工业生产、设备测温、工况监测等场景中，热电偶是最常用的温度传感元件，但热电偶只能输出微弱的电压信号，无法直接被电脑、工控设备读取温度数值。而TC03热电偶温度采集模块就是专门配套热电偶使用的工业测温转换设备，它可以采集热电偶产生的微弱热电势信号，经过信号放大、数据运算、冷端补偿、模数转换后，将模拟电压信号转化为标准数字温度信号，再通过串口通讯上传至上位机、PLC、工控屏等设备，实现精准、稳定、远距离的多点温度在线监测，是工业测温系统中不可或缺的核心中转采集单元。



一、工作原理

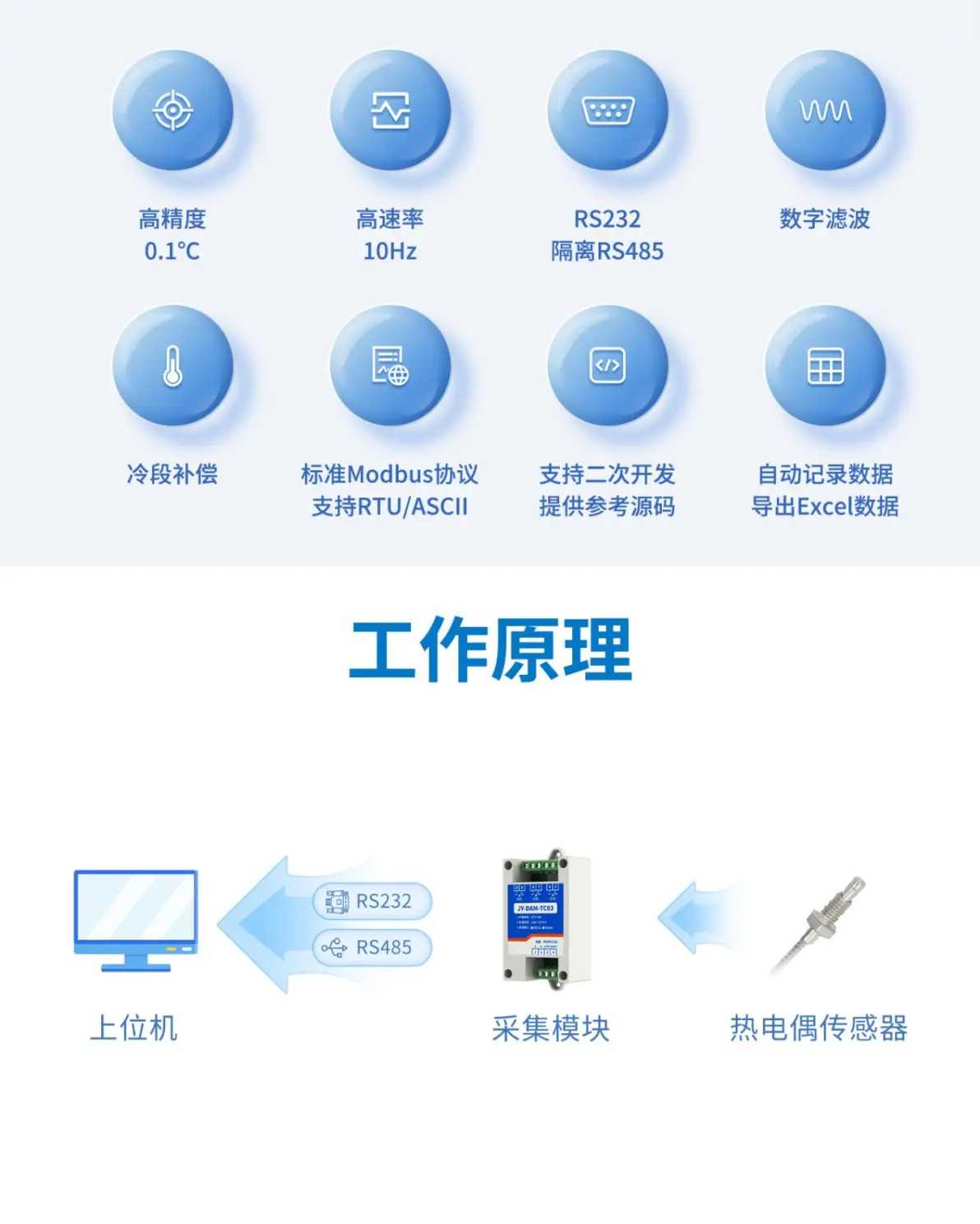

TC03模块依托热电偶塞贝克温差发电原理开展温度采集工作：热电偶两端出现温度差值时，会产生毫伏级极其微弱的模拟电压信号，该电压和被测温度呈对应关系。

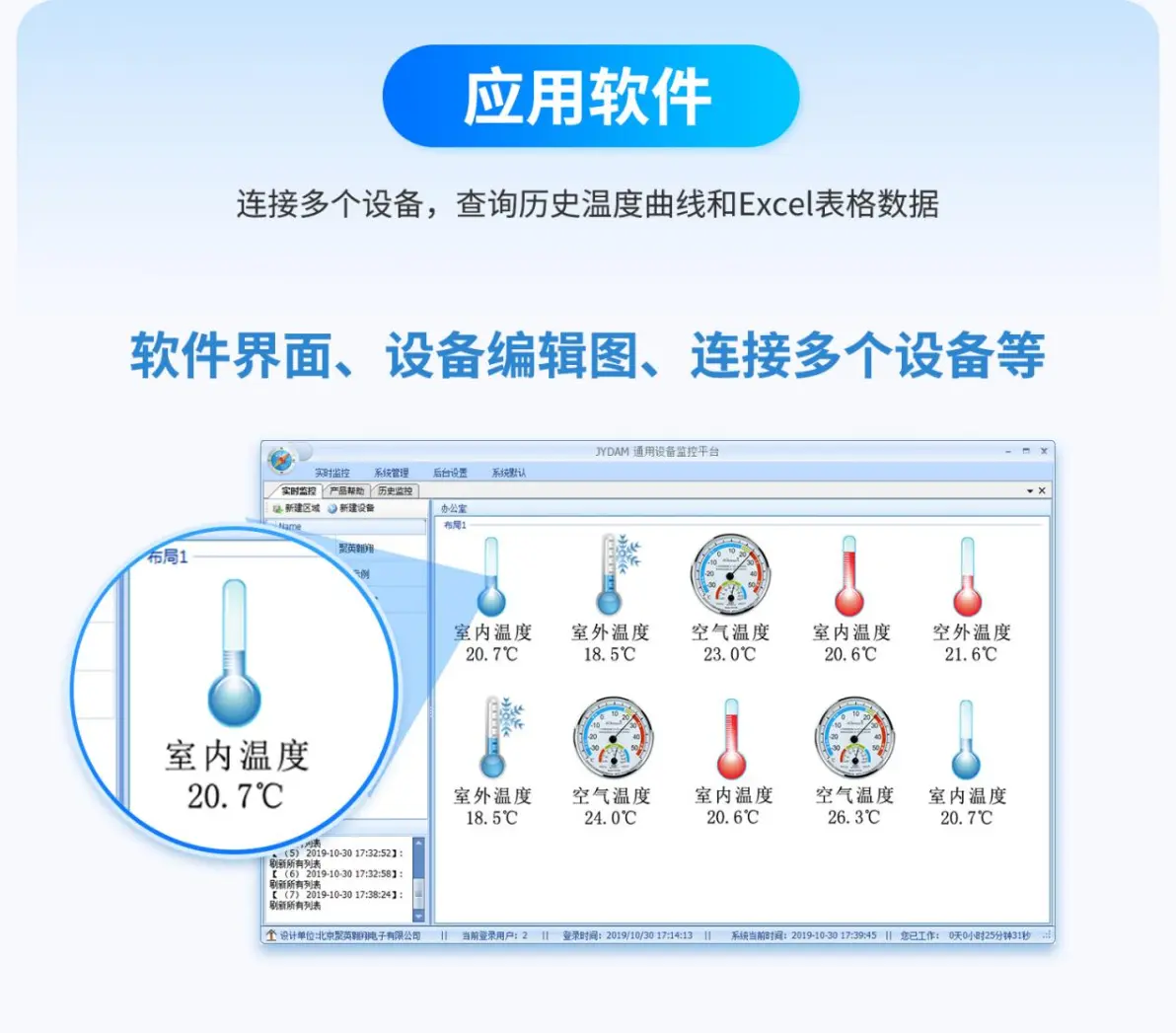

模块首先对微弱原始电压信号进行滤波放大，剔除工业现场的电磁干扰杂波;随后通过内置高精度算法完成热电偶非线性修正、冷端温度自动补偿，消除环境温度变化带来的测温误差;再通过24位高精度AD模数转换芯片，把模拟电压信号转化为标准数字信号;最后通过串口通讯接口，将实时温度数据打包传输给后端工控设备，最终实现温度的实时显示、记录与监控。



二、通讯接口说明

该模块搭载双串口通讯接口，可适配短距离点对点通讯、长距离工业组网两种不同使用需求，两种接口各司其职，适配不同现场布线工况：

1. RS232接口

接口配备TX数据发送端子、RX数据接收端子，接线简单，无需额外搭建差分通讯电路，适合设备近距离直连调试。该接口通讯传输距离有限，有效通讯距离<15米，多用于实验室调试、设备近距离直连电脑读取温度数据。

2. RS485接口

针对复杂强干扰的工业现场设计，接口采用光电隔离+DCDC电源双重隔离架构，硬件防护性能拉满;自带1500V防浪涌保护电路，能够有效抵御工业电机、变频器、高压设备产生的电磁干扰和瞬时电压冲击，通讯稳定性极强。同时支持一主多从总线组网，可实现多台模块并联测温，满足厂区大范围多点温度监测需求。



三、功能特点

1. 24位高精度AD转换，测温精准稳定

模块搭载24位高精度AD模数转换芯片，测温解析能力拉满。出厂默认采样频率为10Hz，也就是全部测温通道每一秒可完成10次温度数据采集，数据刷新及时;测温分辨率可达0.1℃，整机常规测温误差控制在±1℃以内，最优工况下绝对精度低至0.15℃，能够捕捉微小的温度变化，满足精密测温场景的精度要求。

2. 宽温域工作，耐受严苛高低温环境

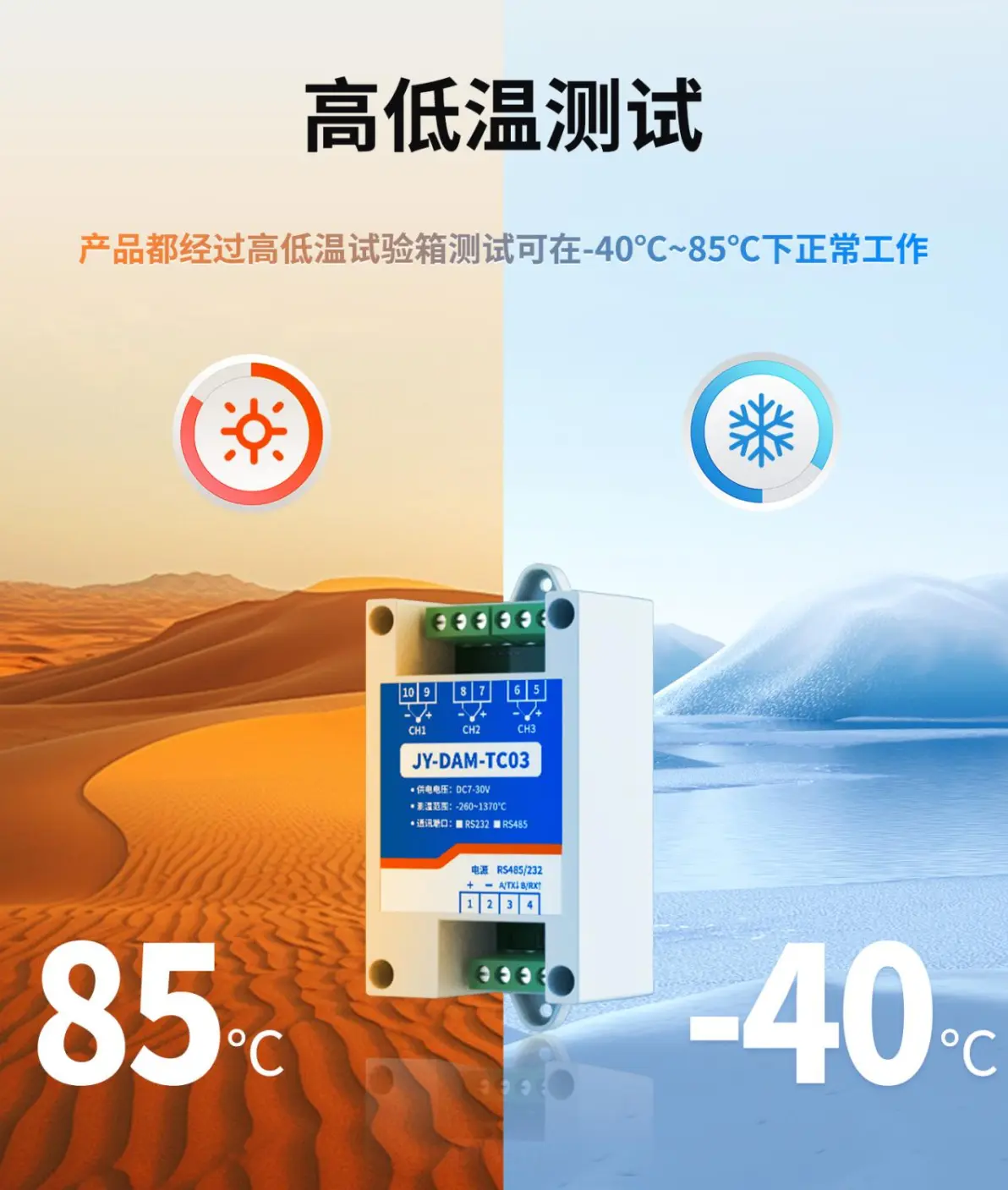

所有TC03模块出厂前均经过专业高低温试验箱整机老化测试，元器件经过严苛温度筛选，整机工作温度区间覆盖-40℃~85℃。无论是北方户外低温工况，还是车间高温机柜内部环境，模块都可以不间断稳定运行，不会因环境温度异常出现测温漂移、设备死机等故障。



3. 独立硬件看门狗，全年不间断运行

模块搭载独立设计的外部硬件看门狗电路，区别于普通软件看门狗，不受程序卡死、电磁干扰影响。即便工业现场出现瞬时干扰导致程序异常，看门狗电路可自动复位重启设备，保障模块7×24小时全天候不间断稳定运行，无需人工现场维护重启，适配无人值守的工业测温站点。

4. 宽电压供电+多重电气防护，适配工业复杂供电

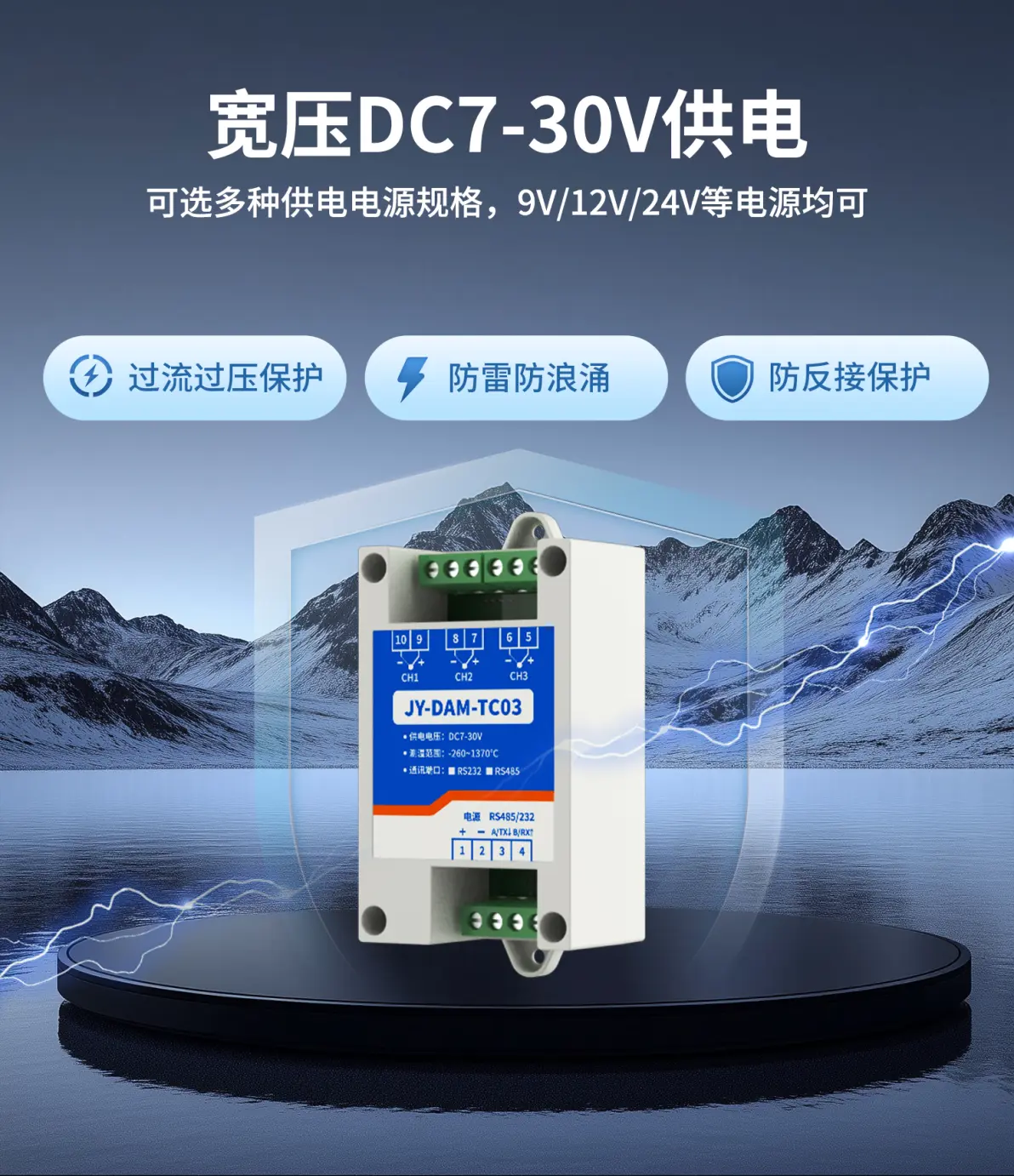

支持DC7V-30V超宽电压直流供电，市面上常见的9V、12V、24V工业直流电源均可直接适配，无需额外搭配稳压电源，电源选型灵活度高。同时集成全方位电气保护功能，自带过流保护、过压保护、防雷防浪涌、电源反接保护，即便现场接线失误、供电电压波动，也不会烧毁模块，大幅降低现场使用和接线风险。



四、应用场景

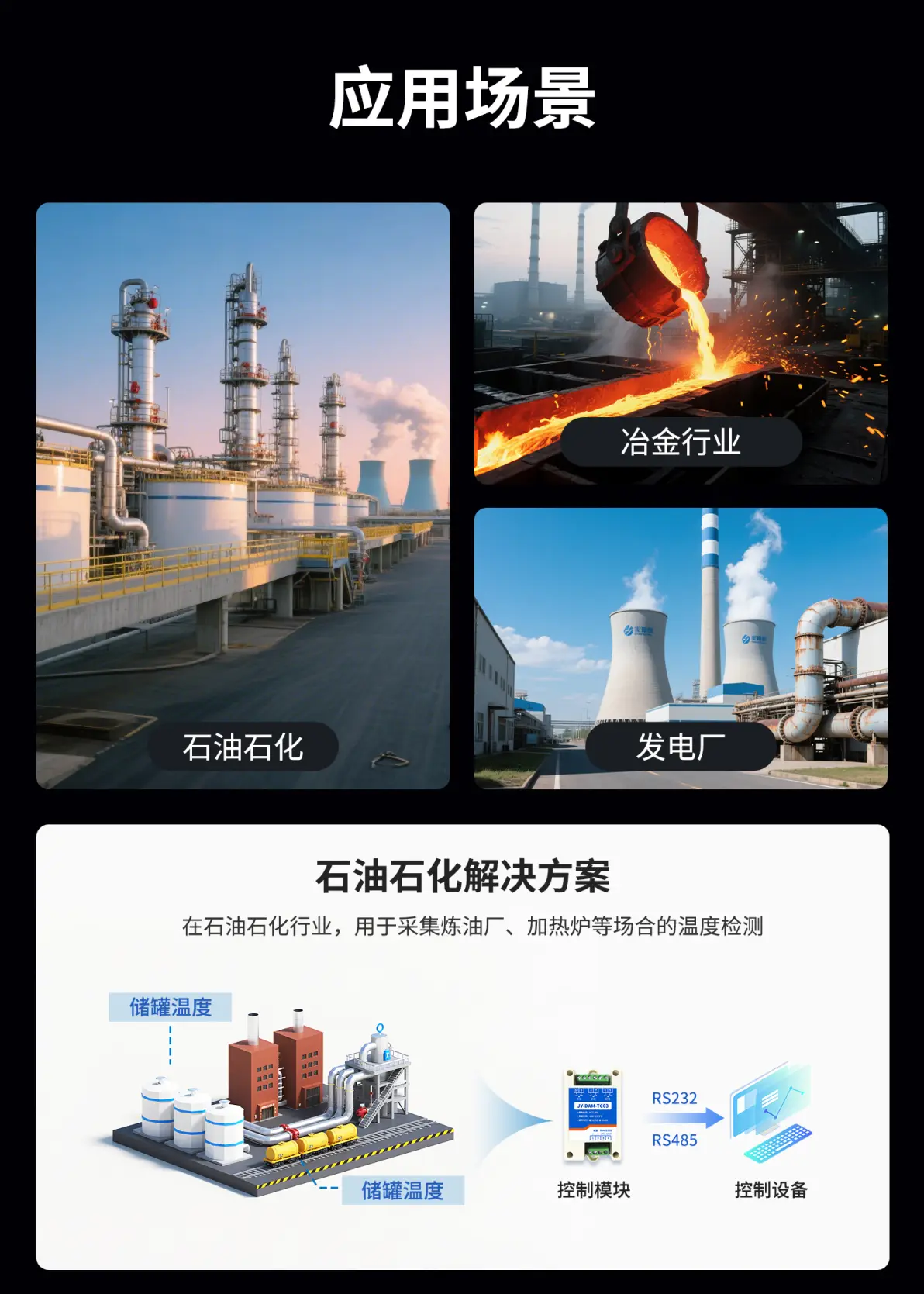

依托高精度、强抗干扰、宽温工作、运行稳定的优势，TC03热电偶温度采集模块广泛应用于各类需要高温、恶劣工况测温的工业领域：

1. 石油化工行业：监测反应釜、输送管道、加热炉、储油罐体内部介质温度，实时把控化工反应温度参数，规避超温引发的生产安全隐患;

2. 冶金行业：用于炼钢炉、炼铁高炉、热处理生产线、轧钢设备的炉温和工件温度检测，把控金属冶炼、加工工艺温度，保障产品加工质量;

3. 火力发电厂：监测锅炉炉膛、蒸汽管道、汽轮机、发电机组关键部位温度，实时监控设备运行工况，提前预判设备过热故障，保障发电机组安全稳定运转。



总而言之，TC03热电偶温度采集模块是一款专为工业恶劣工况打造的高精度、高稳定性、强防护型热电偶测温采集设备，兼顾调试便捷性与现场耐用性，完美解决工业现场热电偶信号难传输、易干扰、测温不准、设备易死机等痛点，是工业自动化温度监测系统中性价比极高的采集配件。
