一、引言
在机器视觉质检、高精度工业检测及生物显微成像领域，对焦速度决定了生产线的
throughput（单位时间检测量），而对焦的稳定性则直接决定了良品率。传统的机械对焦依赖马达物理移动镜片，存在响应慢、易磨损、体积大、怕震动等先天短板，已难以满足现代自动化产线对"毫秒级对焦"与"零维护"的严苛需求。作为全球液态镜头技术的领导者（Optotune官网），瑞士
Optotune 深耕电控变焦光学十余年，通过独家聚合物膜形变技术，摒弃了笨重的机械结构，仅通过电流控制液体曲率即可实现光速对焦。其中，全新发布的 EL-7-20-TC 高速液态透镜，凭借仅 7mm
的极小体积、>10亿次循环的工业级寿命以及毫秒级对焦能力，完美解决了高速产线上的对焦瓶颈。
要理解液态透镜为什么能替代机械对焦，首先要搞清楚它"不靠移动镜片、而是靠改变镜片本身的形状"来变焦的基本逻辑。

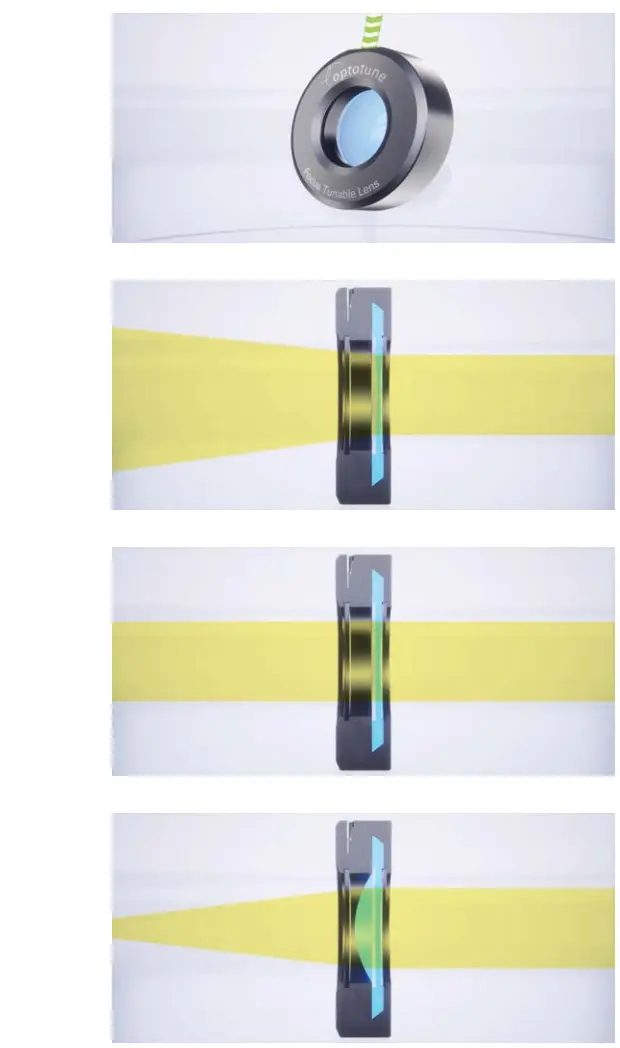

目前工业领域真正量产落地的液态透镜，本质上都是做同一件事——让一个透明光学元件的有效曲率半径受电控连续变化，从而在固定物理位置完成从发散到平面再到汇聚的无级调焦。区别在于"用什么力去改变那个曲面"：

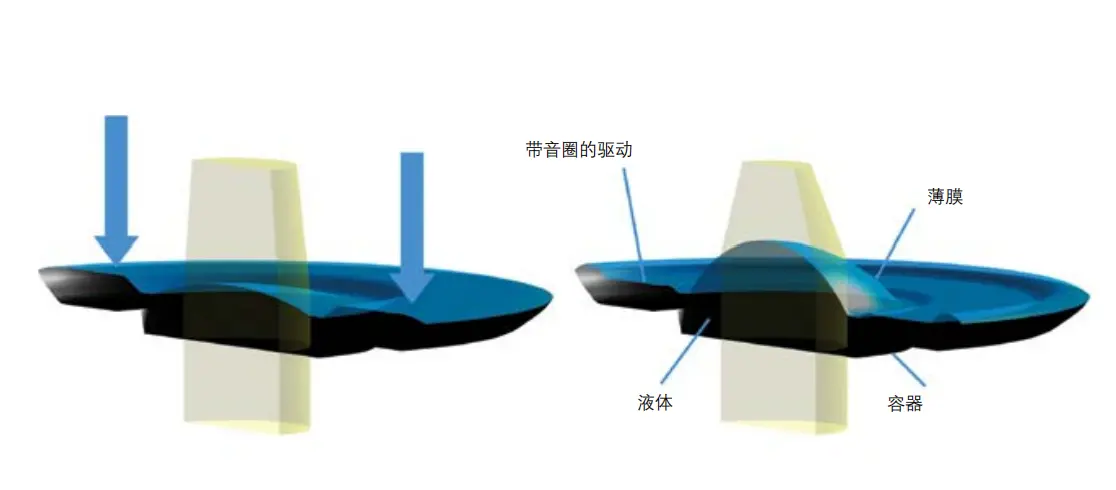

**Optotune 代表的形变聚合物膜路线（液体填充式/shape-changing polymer
lens）**：将一个密封腔体注满高透光学液体，顶面用弹性聚合物薄膜封住，腔体底部由音圈马达（电磁执行器）推压液体——电流越大，内部液压越高，薄膜就越鼓（凸）或越绷（凹），曲率连续变化即对应光焦度连续扫描。整个过程是纯电流驱动、低压直流（约
±100 mA 量级），没有任何齿轮、丝杆或平移滑轨参与。这也是为什么它从根本上消灭了机械磨损链——"动"的不是整组镜片在筒里来回跑，而是一个薄膜在微观尺度上微微形变。
电润湿路线：腔体内封住两种不相溶液体——一种是导电水溶液、一种是非导电光学油——二者折射率不同，界面天然形成曲面透镜。通过在液-固壁之间的绝缘涂层上施加高压交流电压（30–70 V
范围），利用电润湿效应改变液体与壁的接触角，迫使液-液界面的曲率随电压平滑变化，从而实现变焦。由于是靠静电压力操控界面，它也不需要传统意义上的"移动部件"，但在驱动架构上属于高压容性负载，驱动器复杂度与静态功耗特征跟低压直流方案有明显差别。
压电玻璃膜路线：利用压电陶瓷的逆压电效应驱动玻璃薄膜形变。压电材料在电场作用下产生微米级位移，推动玻璃膜弯曲实现变焦。该方案优点是全固态结构，但压电陶瓷的迟滞效应和温漂控制是工程难点。
一句话概括：Optotune
改的是"一片膜的鼓包高度"（机械液压式形变），电润湿改的是"两种液体交界面的弯月面曲率"（电场表面张力式形变），压电路线改的是"玻璃膜的受迫弯曲"（逆压电效应）——殊途同归的目标都是毫秒级电控调焦，但底层物理决定了它们在孔径、色差、温度敏感性、驱动集成难度上的巨大分化。
根据 Optotune 各大网络可查数据，四条品牌3个主流技术方案在9项关键指标上的表现如下：
指标
Optotune（聚合物膜）
Corning（电润湿）
Kuju（压电玻璃膜）
Polight（电润湿）
有效通光孔径
⭐ 3–16 mm
2.5–3.9 mm
4.0–6.3 mm
1.55 mm
响应速度（稳定时间）
⭐ 1–7 ms
59–410 ms
49–92 ms
–
迟滞效应
⭐ <0.03 dpt
0.04–0.09 dpt
0.05–0.2 dpt
0.3 dpt（差20倍）
色差（阿贝数）
⭐ 101.8（消色差）
58.1
–
–
波前误差（RMS λ）
⭐ 0.08–0.1λ
0.03–0.08λ
0.02λ
0.03λ
重力彗差
⭐ 可忽略
30–50℃ 外显著增大
设计上可忽略
–
透光率（400-700nm）
⭐ 94.5–94.9%
94.7%
89–93.8%
91.7%
温度漂移
⭐ 内置补偿（TC）
较大（无补偿）
中等
大
驱动电压
⭐ 低压直流（±100 mA）
高压AC 30–70V
高压AC 30–70V
高压DC 0–35V
Optotune 在9项指标中领先7项，尤其在响应速度（快10-20倍）、色差（低6倍）、迟滞和驱动简易性上具备代差优势。

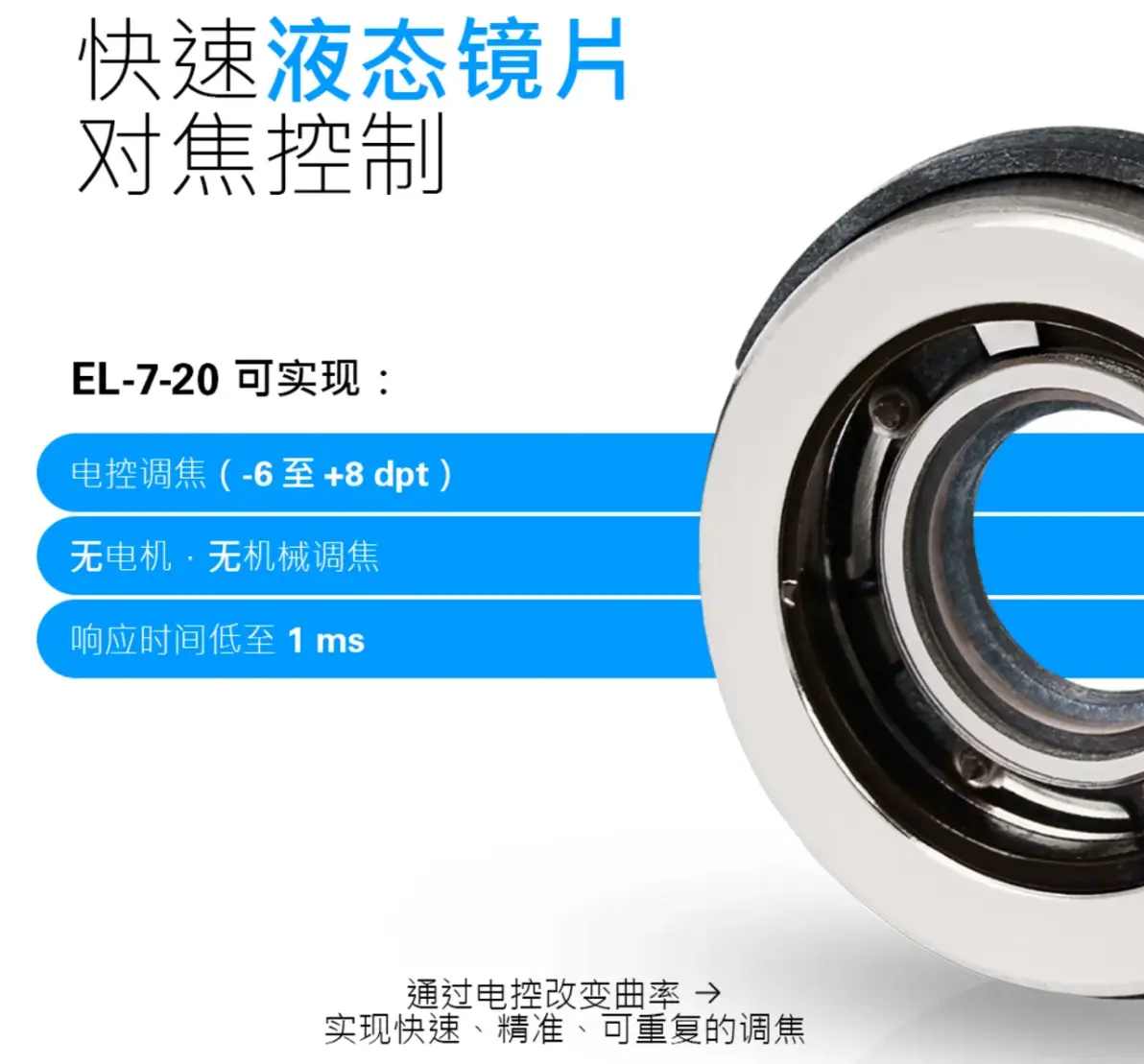

在第二章我们明确了技术路线的分化，本章将聚焦于 Optotune 全新发布的 EL-7-20-TC 这一具体型号。它不仅仅是一个光学元件，更是一个集成了感知与控制的智能光机电子系统。
参数项
规格值
有效通光孔径（Clear Aperture）
7 mm
光焦度范围
-6 ~ +8 dpt
上升时间（Rise Time）
1 ms
稳定时间（Settling Time）
7 ms（Smart Step 模式）
迟滞效应
<0.03 dpt
波前误差 RMS @ 532nm
0.07–0.1λ（OQC 最大 0.1λ）
阿贝数
~55（近冕牌玻璃）
透光波段
420-950 nm
工作温度
-20°C 至 +65°C
存储温度
-40°C 至 +85°C
温度补偿
内置 I²C 温度传感器 + EEPROM
驱动方式
低压直流电流驱动（Typical ±100 mA）
重量
~3.15 g
循环寿命
>10亿次
接口
FPC（Molex 503480-0600）
尺寸
外壳直径20mm
优势1：极速响应与无振动对焦
根据 Optotune 官网规格书，EL-7-20-TC 的标称上升时间（Rise Time）仅为 1 ms，稳定时间（Settling Time）控制在 7 ms（借助 Smart Step 信号调节功能）。这意味着在 1
秒钟内，它可以完成近 140 次完整的对焦扫描（从最近到最远）。
对比数据（同条件下测试）：Corning A-39N 的上升/稳定时间为 21 ms / 80 ms，A-58N 更是高达 410 ms / 410 ms。Optotune 比电润湿方案快 10-20 倍。
更重要的是，由于没有机械部件的惯性冲击，"无振动"特性使得它在显微场景下不会像机械对焦那样引发样本台的微颤，从而保证了图像的锐度。
优势2：大孔径与消色差设计
该型号的有效通光孔径达到 7 mm，在液态透镜品类中属于大孔径段，使其能够无缝接入标准的 C-Mount 或 CS-Mount 工业镜头链路，无需为了迁就透镜而牺牲进光量或缩小传感器靶面。
在色差方面，Optotune 透镜的阿贝数（Abbe Number）高达 101.8（全透镜系统等效），而电润湿透镜因双流体原理和阿贝数仅 58.1 的限制，天然存在更高的色差。Optotune
本质上是消色差透镜，有效规避了电润湿方案常见的"彩色镶边"（Chromatic Fringe）问题，特别适用于白光 LED 照明的精密检测。
优势3：工业级环境适应性
EL-7-20-TC 具备 -20°C 至 +65°C 的宽工作温度范围，以及 -40°C 至 +85°C 的存储温度范围。配合内置的 I²C 温度传感器（MAX31875），系统可以实时读取透镜当前的温度，并通过内置的
EEPROM（CAT24C64）调用出厂标定的补偿曲线，实现"测温-补偿-锁定"的闭环控制。
温漂对比（实测数据）：未补偿状态下 EL-7-20 温漂约 0.01–0.08 dpt/°C；经 TC 补偿后可控制在 0.1 dpt 以内。而电润湿透镜在 30℃ 以下或 50℃ 以上时，重力彗差显著增大，温度依赖性明显。
优势4：低压安全驱动，集成极为简单
EL-7-20-TC 采用低压直流电流驱动（±100 mA），像驱动一个普通 LED 一样简单，MCU 的 DAC 口加一个运放就能搞定。而电润湿需要 30–70 V 高压交流驱动，必须预留高压驱动电路，增加了 BOM 成本、PCB
面积和安规风险。
以内，在绝大多数工业场景中可忽略。
电气与机械接口：采用 FPC 侧出线（兼容 Molex 503480-0600 连接器），节省主板纵向空间。紧凑尺寸（直径 10 mm 级）、轻量化设计（约 3.15 g），非常适合嵌入式设备。
驱动方式：低压直流电流驱动（Typical ±100 mA），可由 MCU 的 DAC 或简单运放电路直接驱动，无需高压隔离，显著降低 BOM 成本与 PCB 面积。
软件生态：Optotune 提供开源的 Python、C# 示例代码。对于需要快速验证算法的客户，官方还提供即插即用的 USB 控制器（ECC-1C），只需发送简单的串口指令即可控制焦距。
场景1：高速机器视觉（AOI）
场景2：生物显微 Z-stack 成像
场景3：无人机/机器人视觉
场景4：手持医疗诊断
图
型号
有效孔径
光焦度范围
特色功能
适用场景
EL-3-10
3.0 mm
-13 ~ +13 dpt
紧凑型，FPC/OEM 可选，响应 2ms/4ms
工业集成、机器视觉
EL-3.1-10.8
3.1 mm
-8 ~ +8 dpt
Smart Step 3ms 稳定，波前误差 0.08λ
精密检测、显微
EL-7-20-TC ⭐
7.0 mm
-6 ~ +8 dpt
重复精度：约 ±0.02 dpt • 稳定时间：约 7 ms • 低温漂敏感性 + 温度补偿 • 纤薄设计（+4 mm 光程） • 低功耗：约 50 mW
条码扫描 • 医疗成像系统 • 机器视觉与自动化 • 显微及实验室自动化 • 工业检测与质量控制
EL-12-30-TC-16D
12.0 mm
-8 ~ +8 dpt
大孔径，内置温控，响应快
激光加工、大视野检测
EL-16-40-TC-20D
16.0 mm
-10 ~ +10 dpt
超大孔径，全功能温控
高功率激光、高性能成像系统
注：所有 EL 系列透镜透光波段各有不同，覆盖范围约为 400–2500 nm，可见光到近红外全波段。
Q1：液态可调焦透镜和传统机械对焦有什么区别？
A:两者核心差异在于变焦物理机制。传统机械对焦依靠电机驱动镜片组做毫米级位移，响应速度通常在百毫秒级以上，且频繁往复运动带来磨损。Optotune
液态透镜基于形变聚合物膜技术，没有宏观移动部件，通过音圈马达控制液压，使弹性膜发生微米级曲率变化实现变焦，响应速度达毫秒级（1 ms 上升/7 ms 稳定），寿命验证超过 10 亿次循环，重量仅 3.15 g，天然耐冲击振动。
Q2：EL-7-20-TC 的"温漂"到底有多严重？内置温度传感器真的有用吗？
A:A:所有液态光学元件都存在热膨胀效应。未补偿时温漂约 0.01–0.08 dpt/°C（10°C 温升约漂移 0.1–0.8 dpt）。TC 版本内置 MAX31875 温度传感器和 CAT24C64
EEPROM，利用出厂标定的补偿曲线动态调整驱动电流，补偿后全温区内焦点漂移可控制在 0.1 dpt 以内，足以满足绝大多数精密工业检测的需求。
Q3：和电润湿透镜（Corning Varioptic）比怎么样？
两者物理机制完全不同。驱动方面，电润湿需 30–70 V 高压交流电，Optotune 仅需低压直流 ±100 mA；响应方面，电润湿稳定时间 59–410 ms，Optotune 仅 1–7 ms（快 10-20
倍）；色差方面，电润湿阿贝数仅 58.1，Optotune 达 101.8（低 6 倍）；孔径方面，电润湿最大 3.9 mm，Optotune EL-7-20-TC 达 7 mm。综合来看，Optotune 在物理原理层面已建立代差优势。
Q4：>10 亿次循环的寿命是如何验证的？
Optotune 在实验室环境下进行了加速老化测试，模拟最严苛的满幅变焦循环（从 -6 dpt 到 +8 dpt）。测试结果显示，10 亿次循环后光学性能仍在规格书允许范围内。假设设备每秒对焦 10 次、24 小时运行，10 亿次相当于 27
年以上每天调焦10000次左右，对大多数工业设备意味着终身免维护。
Q5：波前像差（WFE/RMS）0.07λ 是什么概念？
0.07λ RMS @ 532nm 意味着波前偏差小于 37 纳米（人头发丝直径约 7 万纳米）。这是"衍射极限级"或"接近完美"的水平，对大多数机器视觉应用完全可以忽略不计，不会成为系统分辨率的瓶颈。
Q6：7 mm 大孔径需要注意什么？
需要注意的是，液态透镜是变焦元件非变光阑，需要确保整个光路（镜头/光圈/传感器）都能支持 7 mm 通光能力。
Q7：液体透镜有推荐的固定方式吗？
EL-7-20-TC 本质是通光孔径 7 mm 的光学元件，一般嵌进镜筒/镜座里，靠内径定位+端面定位+受控的轴向限位固定。核心目标：把透镜光轴与系统光轴刚性同心且可重复地锁死，不让机械应力传到薄膜面。
Q8：旋转会对液体透镜精度产生影响吗？
常规场景（<5g
加速度，如工业机器人、车载、手持）完全可靠。高速旋转（>10g）时离心力可能导致微小的焦点漂移，可通过建立"转速-光焦度偏移"查找表进行软件补偿。对比之下，电润湿方案因依赖两种密度不同的液体界面，旋转可能加剧液体混合或分层风险，干扰更复杂。
应用需求
✅ 推荐型号
❌ 不推荐场景
高速产线 AOI（需 1ms 响应）
EL-7-20-TC / EL-3.1-10.8
电润湿方案（>59ms 无法满足）
大孔径成像（≥7mm 通光）
EL-7-20-TC / EL-16-40-TC
电润湿（<4mm 孔径受限）
户外/宽温环境（-20~65°C）
EL-7-20-TC（带 TC）
无补偿的液态透镜（温漂不可控）
医疗/便携设备（低压安全）
EL-7-20-TC
高压 AC 驱动方案（安规风险）
显微 Z-stack 高速扫描
EL-3.1-10.8 / EL-7-20-TC
机械对焦（振动干扰样本）
激光加工（大光斑）
EL-12-30-TC / EL-16-40-TC
小孔径方案（通光不够）
Optotune 的聚合物膜液态透镜技术在各项光学液体透镜关键性能指标中（共9项）领先7项，响应速度比电润湿方案快 10-20 倍（1 ms vs 59-410 ms），色散低 6 倍（阿贝数 101.8 vs 58.1），且仅需低压直流驱动，集成门槛远低于其他产品。EL-7-20-TC 作为 7 mm 大孔径带温度补偿的最新型号，填补了"小体积大透光量"与"毫秒级响应"之间的市场空白，是目前公开市场上综合性能最为均衡的工业级液态变焦方案。
瑞士 Optotune —— 中国区由上海昊量光电官方代理，提供从产品选型、技术咨询、系统集成到售后支持的全方位服务。可联系获取评估套件。
声明：本文基于 Optotune 官方公开资料、各项官方测试报告及数据手册分析编写，仅供参考，不构成购买建议。产品规格可能因版本更新而变化，请以最新数据手册为准。
