化工与粉尘环境Ex tc IIIC圆形防爆连接器4针5孔6芯格兰头接头石化装置区管廊的配电接线、加油站油罐区外围的仪表电缆、铝粉车间厂房外侧的控制柜、面粉仓库外围的电气插座——这些场景共同的特点是可能存在氢气、乙炖、二硫化碳等易燃易爆气体，也可能存在铝粉、镁粉、石墨、面粉等可燃粉尘。在这些区域，一个普通连接器插拔时产生的微小电火花，就有可能成为爆炸事故的点火源。
选择一款同时覆盖气体防爆和粉尘防爆的圆形防爆连接器，是解决这个问题的根本方案。而 Ex ec IIC T6 Gc / Ex tc IIIC T6 Dc 双重标志的圆形防爆连接器，正是为此而设计的。
圆形防爆连接器的防爆设计有多种技术路线。本文讨论的这款连接器采用的是“增安型 + 外壳保护型”双重防护架构，分别对应气体和粉尘两种爆炸风险。
增安型“e”的设计思路是“把安全措施做得更到位”。它不依赖繁复的隔爆外壳或质量安全电路，而是通过优化绝缘配合、增大电气间隙、提高接触可靠性、严格控制表面温度这些实打实的措施，让连接器在正常运行时不会产生足够点燃爆炸性气体的电弧和火花。

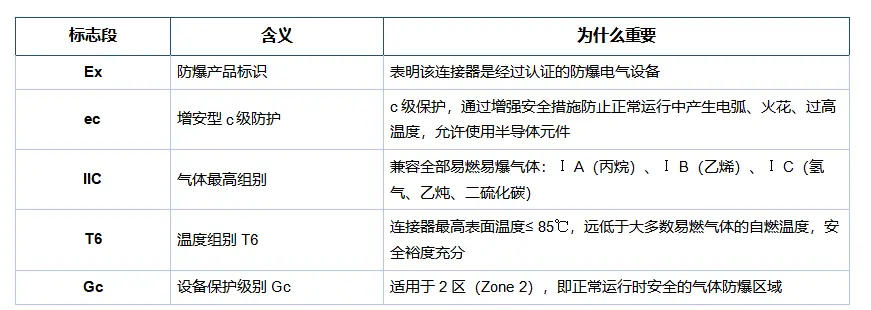

拆解 Ex ec IIC T6 Gc 这个标志：
简单来说，IIC是气体防爆的最高组别。选择了IIC组别的连接器，就不用担心现场是丙烷、乙烯还是氢气环境了——一个型号全覆盖。这对于石化、化工、加油站、精细化工等多种场景来说，意味着库存管理更简单、备件更统一。

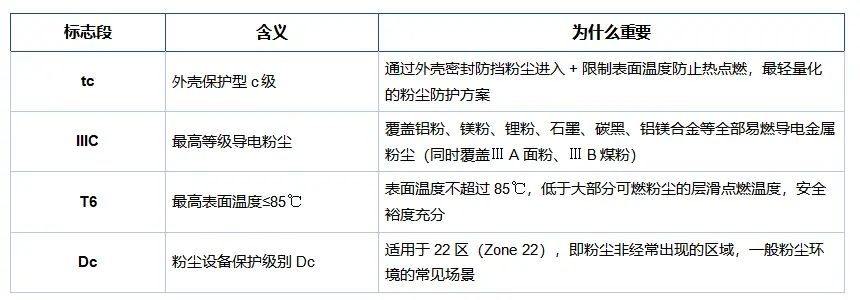

粉尘爆炸的防护原理与气体不同。防粉尘点燃外壳“t”型的核心思路是“挡住粉尘 + 控制温度”。外壳达到 IP5X 以上的防护等级，有效阻挡粉尘进入连接器内部；同时将表面温度严格限制在粉尘最低点燃温度之下，避免热表面成为点燃源。
重点理解 IIIC 的意义：导电性粉尘不仅会被热表面点燃，还可能被电火花直接引爆。所以 IIIC 类别对连接器的外壳密封、电气间隙、接地设计都有更严格的要求。能标到 IIIC，说明这款圆形防爆连接器的防护能力是经过充分验证的。
很多工业场景是气体和粉尘风险并存的。一个连接器同时具备 Ex ec IIC T6 Gc 和 Ex tc IIIC T6 Dc 两个标志，意味着它无论在气体爆炸风险还是粉尘点燃风险下都能提供安全保障。这样就不用在现场去判断“这个区域到底是气体防爆区还是粉尘防爆区”，一个型号统统处理，省去了反复确认的麻烦。
下面是 Ex ec IIC T6 Gc / Ex tc IIIC T6 Dc 圆形防爆连接器对应的典型应用场景：
ec IIC T6 Gc 适用：装置区外围配电间、露天管廊、远离工艺释放源的仪表接线点。这些位置在正常运行时不会持续存在爆炸性气体浓度，属于典型的2区（Zone 2）环境，与 Gc 保护等级完全匹配。管廊上的仪表电缆、闷头局的信号线连接、或者远离反应塔、储罐区的配电接线，都是 ec 级连接器的适用对象。
ec IIC T6 Gc 适用：加油站非加油机区的配电接线、油罐区外围配电室的仪表电缆、燃气场站室外仪表箱的通信和电源接入。这些区域属于2区，IIC组别能兼容氢气、乙炖、丙烷、二硫化碳等常见易燃气体，不用另外确认现场气体类型，一个型号统统处理。
ec IIC T6 Gc 适用：溶剂仓库外围配电接线、废气处理室外电控柜的仪表电缆。精细化工和医药行业的溶剂库区域可能存在多种有机溶剂的蒸气，IIC组别能全面覆盖。
ec IIC T6 Gc 适用：锂电池车间室外附属电气接线、加氢站室外仪表电缆。加氢站环境存在氢气风险，IIC 组别能充分兼容；T6 温度组别确保表面温度不超过85℃，对氢气环境提供双重安全保障。
tc IIIC T6 Dc 适用：铝粉/镁粉车间厂房外围的配电控制柜、室外仪表箱的仪表接线点。远离粉碎/筛分机的区域属于22区，与 Dc 保护等级匹配。IIIC 类别能兼容铝粉、镁粉、锂粉、铝镁合金等全部易燃导电金属粉尘。
tc IIIC T6 Dc 适用：石墨车间、碳黑车间、锂电负极粉料车间厂房外墙外侧的配电接线、除尘风机外围电控柜的仪表接线。这些区域的关键是 IIIC 类别对导电性粉尘的防护。
tc IIIC T6 Dc 适用：面粉厂、塑料粉末加工厂区仓库外围、远离投料口的走廊配电箱、粉料筒仓仓体外围、远离卸料口的室外仪表。这些区域主要是非导电性粉尘（Ⅲ A/Ⅲ B），IIIC 类别能完全覆盖。
tc IIIC T6 Dc 适用：金属抛光打磨车间非产尘区域的配电接线、车间门外附属电气接口。远离产尘点的位置属于22区，与 Dc 保护等级匹配。
基于 GB/T 3836.1-2021、GB/T 3836.3-2021、GB/T 3836.31-2021 三大国家标准，这款圆形防爆连接器在多个方面做了针对性设计：
电气间隙与爬电距离：根据 GB/T 3836.3-2021，增安型连接器内部的电气间隙和爬电距离均按标准规定的值执行，确保在潮湿、污染的工业环境下不会发生沿面放电或电弧击穿。
外壳防护等级：根据 GB/T 3836.31-2021，粉尘防护外壳达到 IP5X 以上的防护等级，能够有效防止有害粉尘进入连接器内部，防止粉尘在内部积累引发热点燃或短路故障。
温度控制：T6 温度组别确保连接器表面最高温度不超过85℃，远低于大多数易燃气体和可燃粉尘的自燃温度。无论是化工车间还是粉尘仓库，85℃ 的温度上限都能提供充足的安全裕度。
接线端子密封性能：连接器的接线端子采用专用设计，电气接触可靠、抧紧稳固，在振动环境中不易松动。密封结构根据 GB/T 3836.1-2021 的电缆引入装置密封试验要求进行验证，防止爆炸性气体或粉尘沿电缆进入设备内部。
螺纹接合面设计：根据 GB/T 3836.31-2021，螺纹接合面采用平行螺纹≥ 5 扣的设计，符合 GB/T 197 中等精度要求，确保接合面的密封性能和抧紧力。
选择圆形防爆连接器，关键是搞清楚三个问题：
▶ 第一，现场是什么区域？气体防爆选 ec IIC T6 Gc，粉尘防爆选 tc IIIC T6 Dc，两种都有就选双重标志。
▶ 第二，是哪种粉尘？如果现场有铝粉、镁粉、锂粉等导电金属粉尘，必须选 IIIC 类别；如果只有面粉、塑料粉等非导电粉尘，IIIC 同样能覆盖，无需降级。
▶ 第三，连接器有没有有效的防爆合格证？证书上的标志是否与产品铭牌完全匹配，是判断产品合格的最直接依据。
强调一点：2025年1月1日起，防爆标志必须按 GB/T 3836-2021 新版标准标注，包含 EPL 代码（Gc/Dc）。旧版标识的产品已不得市场准入。选购时请核实产品铭牌是否为新版标识格式。
防爆连接器的安全性不仅取决于产品本身质量，还与安装和维护密切相关：
• 安装前确认电缆型号、规格与连接器密封胶圈匹配
• 禁止带电插拔，避免产生电火花
• 定期检查密封圈和接合面密封状态，发现老化及时更换
• 粉尘环境下应定期清理连接器外壳表面积尘，确保 IP 防护等级始终有效
• 定期检测接触电阻，发现异常及时排查
在化工、石化、加油站、粉尘加工等场景，防爆连接器是电气系统的关键节点。选对产品、装对位置、维护到位，每一个环节都不能打折扣。
