SOLIDWORKS2026新增功能零件和特征详解

该章节包括以下主题更新：

• 按XYZ值创建参考点

• 使用Escape键退出零件流程

• 选择多实体零件的实体和特征

• 使用坐标系定义边界框

按XYZ值创建参考点

您可以通过为X、Y和Z坐标指定绝对数值来创建参考点。

好处：您已改进了对定位参考点的控制。

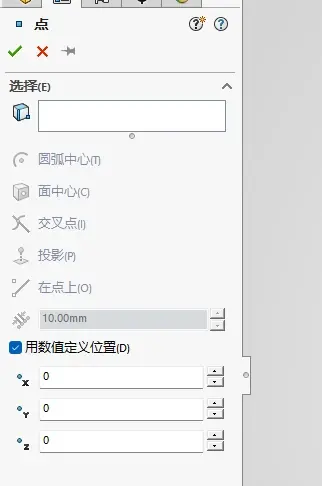

要通过指定XYZ值来创建参考点：

1. 在零件或装配体文件中，单击插入>参考几何体>点。

2. 在PropertyManager 中，选择用数值定义位置。

3. 指定X坐标、Y坐标和Z坐标值，以定义相对于原点的参考点位置(0,0,0)。

使用Escape键退出零件流程

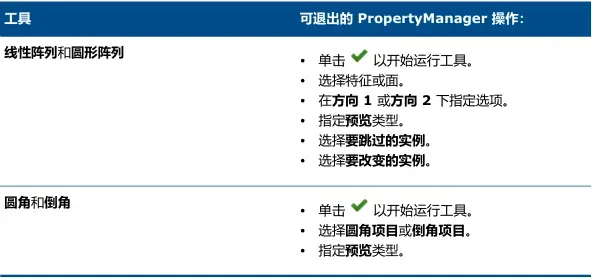

要立即退出冗长的零件流程，请按Esc键取消正在进行的工具，然后将模型恢复到其先前状态。这适用于：线性阵列、圆形阵列、圆角和倒角工具。

好处：您可以退出可能需要很长时间才能完成的流程，或者错误开始的流程。

 预览或主操作期间的状态栏消息会提醒您可使用此功能：按 键取消预览或按 键取消 <线性阵列/圆形阵列/圆角/倒角> 命令。

在使用这些工具期间按Esc键可退出所述流程。

选择多实体零件的实体和特征

当您在SOLIDWORKS® 中打开多实体零件时，您可以使用多个选择工具来查看模型的离散实体和特征。以前，没有可用的选择方法。

好处：您可以隐藏、添加、删除或压缩非必要实体和特征，以提高模型性能并帮助您更快地完成任务。

您可以使用这些工具来选择多实体零件的离散实体和特征：

• 按大小选择实体

• 按体积选择实体

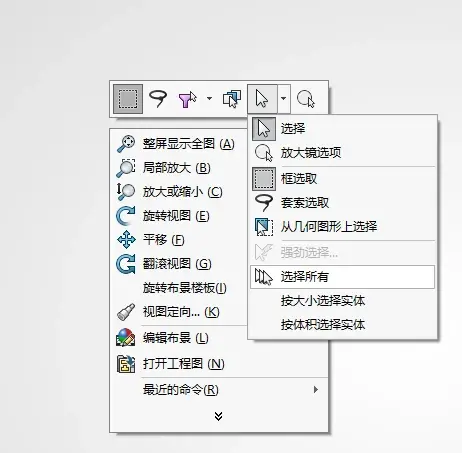

要访问这些工具，请打开多实体零件并单击工具>选择，或右键单击选择工具弹出菜单并选择工具。

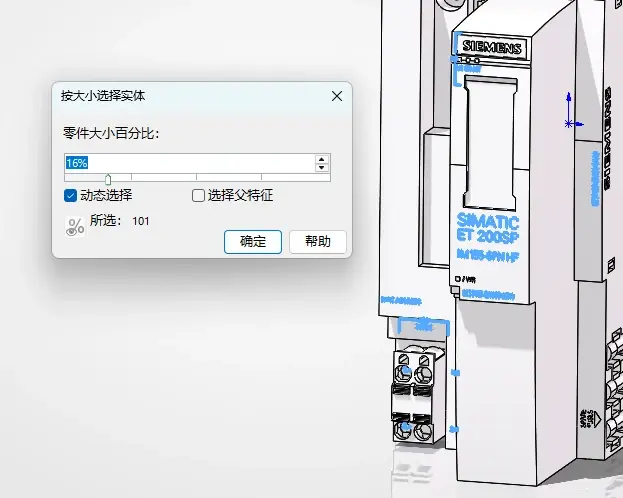

按大小选择实体

指定要选择的零件大小的百分比。指定这些选项：

• 动态选择。当您更改零件大小百分比的值时，将会显示选择的动态预览。

• 选择父特征。在FeatureManager®设计树中，选择父特征。这将选择构成实体的离散特征。清除此选项后，软件将只选择实体本身。根据您的选择，您可以继续执行所需的操作，如删除、隐藏或压缩实体。

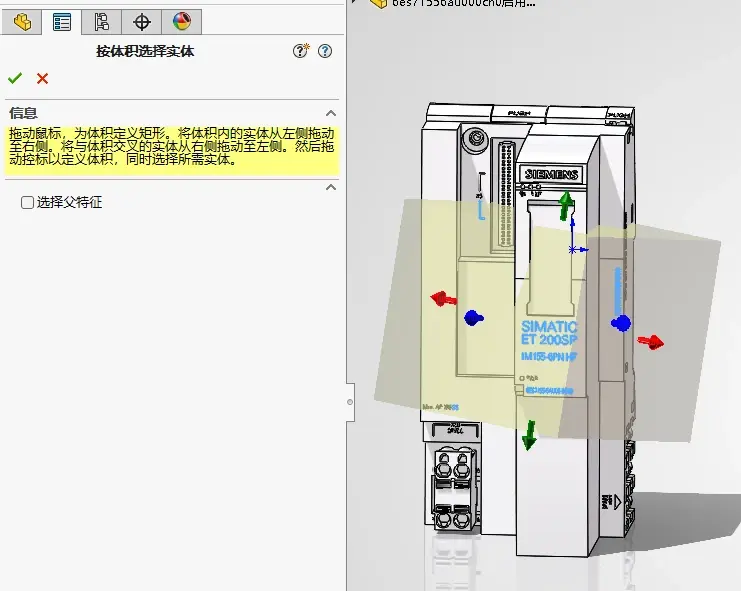

按体积选择实体

根据您定义的临时体积选择实体。拖动以根据体积定义矩形。

• 从左向右拖动以选择规定体积内的实体。

• 从右向左拖动，以选择与体积交叉的的实体。 然后拖动控标，以定义选择所需实体的体积。

使用坐标系定义边界框

您可以使用坐标系定义边界框。 对于矩形边界框，您可以为长度、宽度和厚度指定X、Y和Z轴。对于圆柱形边界框，您可以为圆柱体的轴指定X、Y和Z轴之一。

要使用坐标系定义矩形边界框，请执行以下操作：

1. 打开一个模型，单击插入>参考几何体>边界框。

2. 在PropertyManager 中的边界框类型下，选择矩形。

3. 在参考面/基准面下，选择坐标系并选择其中一个。 此时已创建一个矩形边界框。边线与坐标系的X、Y和Z轴平行。

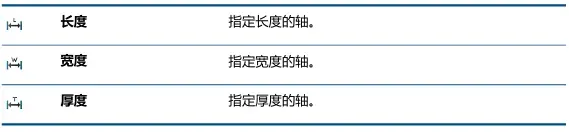

4. 要更改方向的轴，请选择固定方向，然后为方向选择一个轴：

要使用坐标系定义圆柱形边界框，请执行以下操作：

1. 在PropertyManager 中的边界框类型下，选择圆柱形。

2. 在参考面/基准面下，选择坐标系并选择其中一个。 此时已创建一个圆柱形边界框。轴平行于坐标系的X、Y或Z轴之一，Z轴作为默认轴。

3. 要更改轴方向，请选择固定方向，然后选择一个轴。
