SW2026新增功能钣金结构系统和焊件详解

该章节包括以下主题更新：

• 基体法兰开始条件

• 从文件属性访问切割清单属性

• 增强的边角处理

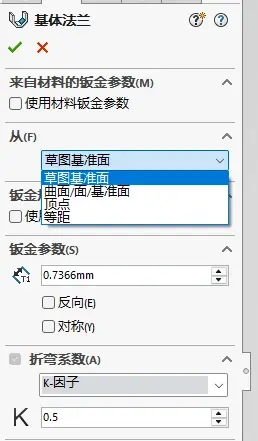

基体法兰开始条件

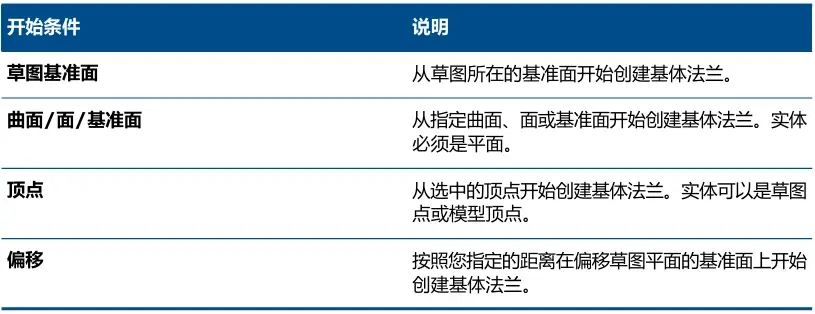

创建基体法兰时，您可以指定草图平面、曲面和偏移等开始条件。 在基体法兰PropertyManager 的自下，指定一个开始条件：

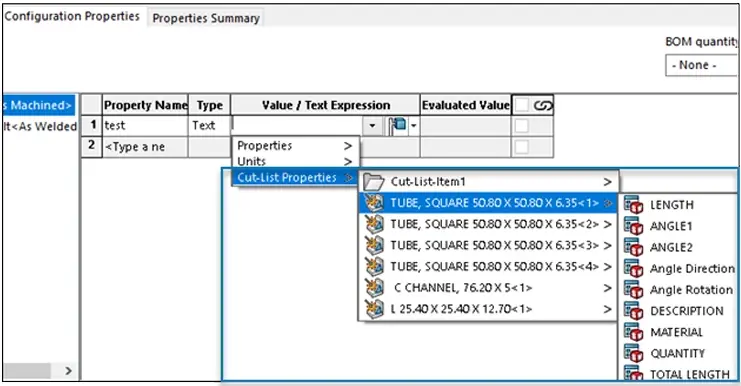

从文件属性访问切割清单属性

您可以从属性对话框的配置属性选项卡访问切割清单属性。

要从文件属性访问切割清单属性：

1. 单击文件属性（标准工具栏）。

2. 在对话框中的配置属性选项卡下选择配置名称。

3. 在属性名称中，输入属性名称。

4. 对于值/文本表达式，选择切割清单属性。

5. 从切割清单属性弹出菜单中，选择一个切割清单实体及其特定的切割清单属性。

值/文本表达式显示公式：$PRPWLD:“*切割清单项目名称*：*切割清单属性名称*”。 SOLIDWORKS® 将所选切割清单属性链接到公式。

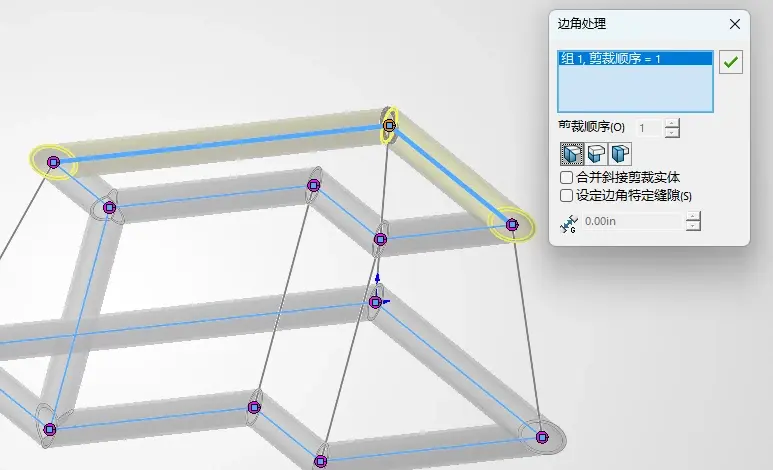

增强的边角处理

您可以从图形区域为复杂边角选择适当的剪裁类型和剪裁顺序组合。

要根据剪裁类型和剪裁顺序选择边角的输出，请执行以下操作：

1. 打开结构系统零件。

2. 在FeatureManager 设计树中，右键单击边角管理，然后单击编辑特征。

3. 在图形区域中，选择一个复杂的边角。

4. 在复杂边角剪裁组合对话框中，选择选项以根据剪裁类型和剪裁顺序表示边角的输出。

5. 单击左右箭头以选择其他组合。

6. 单击确定。

注：当三个或更多构件在某个点相交时，输出选项将出现在图形区域中。 当构件在某个点相交时，黄色边框显示剪裁曲面。
