SW中最容易被忽视的加速键智能扣件到底有多能打

在机械装配设计中，紧固件的安装往往是最耗时的工作之一。一个法兰盘上一圈八个螺栓，一个机箱上几十颗螺钉，如果全靠手动拖入、逐个配合，不仅效率低下，还容易遗漏或选错规格。很多人知道Toolbox有标准件库，却不知道SOLIDWORKS还藏着一个真正的“装配加速器”——智能扣件（Smart Fasteners） 。

什么是智能扣件？

智能扣件是SOLIDWORKS Professional和Premium版本中附带的Toolbox高级功能。它的核心逻辑是： “识别孔特征 → 自动匹配紧固件规格 → 一键批量装配” 。如果装配体中包含有特定规格的孔、孔系列或孔阵列，利用智能扣件可以自动添加螺栓、螺钉等扣件，并且自动完成同轴心和重合配合，无需手动操作。



⚠️ 重要提示： SOLIDWORKS Standard版本不包括Toolbox功能，因此无法使用智能扣件。

前提条件：孔必须用“异形孔向导”创建

使用智能扣件有一个关键前提：装配体中的孔特征必须使用“异形孔向导”或“孔系列”创建。如果你用“拉伸-切除”手动挖的孔，智能扣件无法识别特征，也就无从发挥作用。这个限制看似是束缚，实则是规范化的推动——强迫你在设计阶段就采用标准化的孔规格。



实战操作：三步完成批量装配

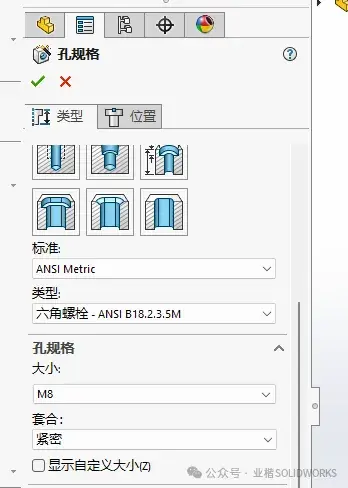

第1步：创建符合标准的孔特征

在装配体环境下，使用“异形孔向导”在需要安装紧固件的零件上打孔。选择合适的孔标准（如GB或ANSI）、孔类型（如柱形沉头孔或螺纹孔），系统会自动记录孔的规格信息。如果你需要在多个零件上打通孔，可以使用“孔系列”功能，让孔贯穿所有相关零件。

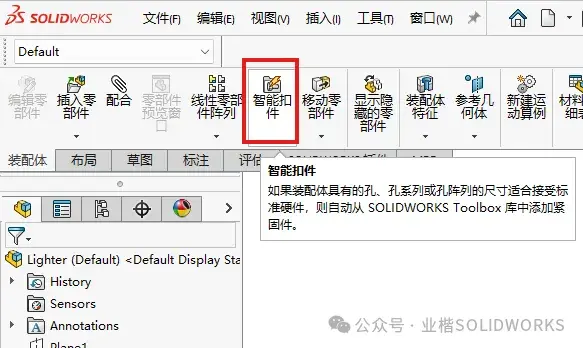

第2步：启动智能扣件

菜单栏点击“装配体” → “智能扣件”。在弹出的对话框中，选择你刚才创建了孔特征的零件面。智能扣件会自动扫描该面上的所有孔特征，并列出可添加的扣件类型。

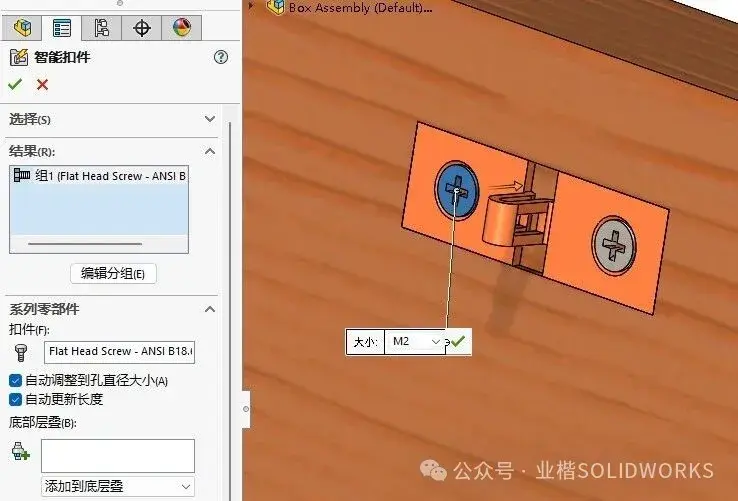

第3步：配置并确认

系统会显示推荐的紧固件类型。你可以根据需求更改标准件类型（如从GB/T5781切换到GB/T5783），还可以添加顶部层叠（垫圈）和底部层叠（螺母+垫圈）。点击确认，所有螺栓瞬间装配到位，配合关系自动建立，连螺栓长度都会根据孔深自动计算到合适值。

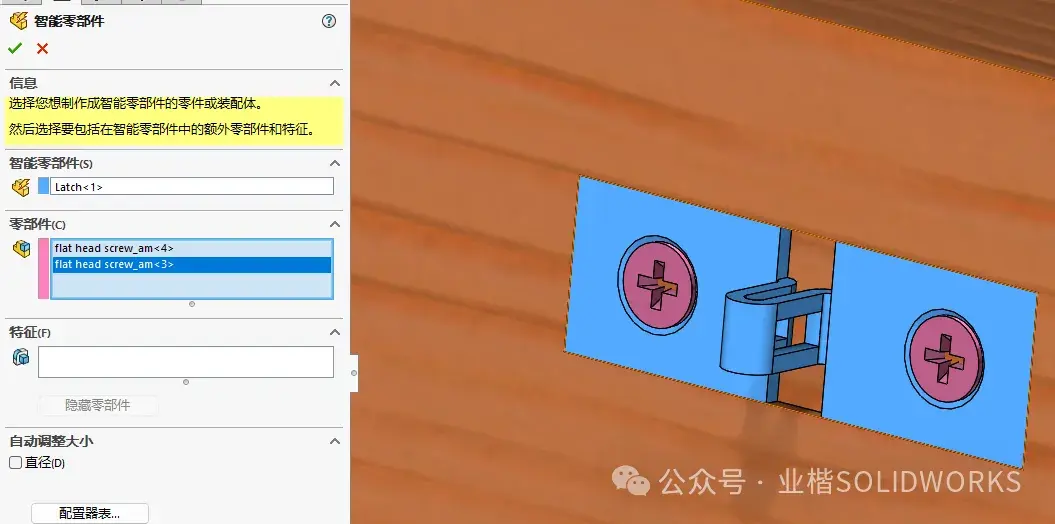

进阶玩法：制作“智能零部件”实现复制装配

如果你有多个相同规格的接口需要装配（比如一条管线上有多个DN100法兰），可以进一步使用“智能零部件”功能：

1. 先完成一个法兰的完整装配（包括法兰本体+智能扣件+垫片螺母）
2. 菜单栏“工具” → “制作智能零部件”，选择法兰作为主零部件，将所有附件打包
3. 对剩余的同规格法兰，右键点击 → “插入智能特征”，所有附件一键添加
8.
11.


注意事项与局限性

• 孔类型限制： 锥孔不支持添加顶部层叠，螺纹孔不支持底部层叠
• Toolbox数据库管理： 多用户环境下需配置统一的Toolbox网络路径，避免版本混乱
• 自定义标准件： 可以向Toolbox数据库添加自定义的紧固件设计，并作为智能扣件使用

总结

智能扣件的价值不仅在于“快”，更在于“准”——它强制你在设计中采用标准化孔特征，从源头上减少随意性，让整个装配体更加规范可控。掌握了这个功能，面对再多的螺栓孔，也可以“一分钟搞定”。
