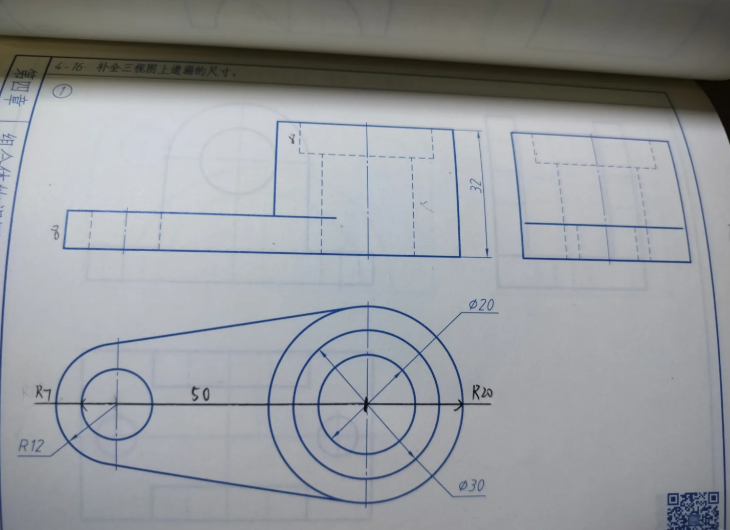

SW三种阵列线性圆周草图适用场景区别使用要点

一、线性阵列（最常用）

原理

沿着X、Y 两个直线方向，按固定距离、数量复制已有特征 / 实体 / 零部件。

适用场景

零件上等距排布的孔：法兰一排螺丝孔、底板安装孔、散热孔、模组固定孔

条状凸起 / 凹槽：散热筋、长条卡槽、阵列凸台、导轨槽

多组相同切除：板材一排腰型孔、多组沉头孔

装配体：多块相同垫板、多组固定支架并排安装

规则格栅、栅栏、网格板

补充用法

单向阵列：一排孔、单条筋

双向阵列：矩阵式孔阵（电路板安装矩阵孔）

可设置随形变化：零件曲面斜面上阵列，特征贴合零件外形

可跳过个别实例：部分孔不需要，直接勾选跳过

缺点

只适合笔直、规整的直线排布，斜线、不规则排布无法用。

二、圆周阵列（环形分布）

原理

以一根基准轴 / 圆柱面 / 临时轴为中心，绕圆心环形均分排布复制对象。

适用场景

法兰环形螺栓孔：管道法兰、端盖、泵体法兰一圈螺丝孔

叶轮、风扇叶片、扇叶、圆周加强筋

环形均布凸台、卡扣、定位柱

齿轮齿槽、环形均匀开槽

装配：法兰上一圈螺栓装配阵列

两种排布模式

等角度均分：总 360° 均分，最普遍（6 个孔一圈、8 个卡扣）

指定角度范围阵列：不用布满整圆，只一段圆弧上阵列

关键注意

中心必须有轴：圆柱面自动拾取、无圆柱就要手动建立基准轴。

三、草图驱动阵列（自由排布，不规则阵列首选）

原理

绘制一张草图，用草图里的点作为每个副本的放置位置，特征跟着草图点位生成。

适用场景

非标不规则孔位：设备底板孔位无规律、按照安装图纸点位开孔

斜向、折线、弧形散乱分布的孔 / 凸台

仿形排布：沿着一条曲线不均匀布置散热孔

图纸给定坐标点位开孔，直接 CAD 点位复制进草图即可阵列

局部疏密不一的孔阵列（线性、圆周做不到的布局）

优势 & 短板

✅ 自由度最高，任意点位都能布置

❌ 点位多的时候草图绘制麻烦；点位改动需要修改草图点，不如线性 / 圆周修改距离数值方便

四、通用使用小规则

阵列优先阵列特征，不要阵列整个实体，后期修改更稳定

阵列失败多半原因：特征依附边线变化、几何体干涉、基准参考丢失

装配阵列优先使用【零部件阵列】，不要一个个手动复制零件

能线性 / 圆周绝不使用草图阵列，草图阵列只当作兜底方案

五、快速选用口诀

一排一排走直线 → 线性阵列

一圈一圈围着圆 → 圆周阵列

点位杂乱无规律 → 草图阵列
