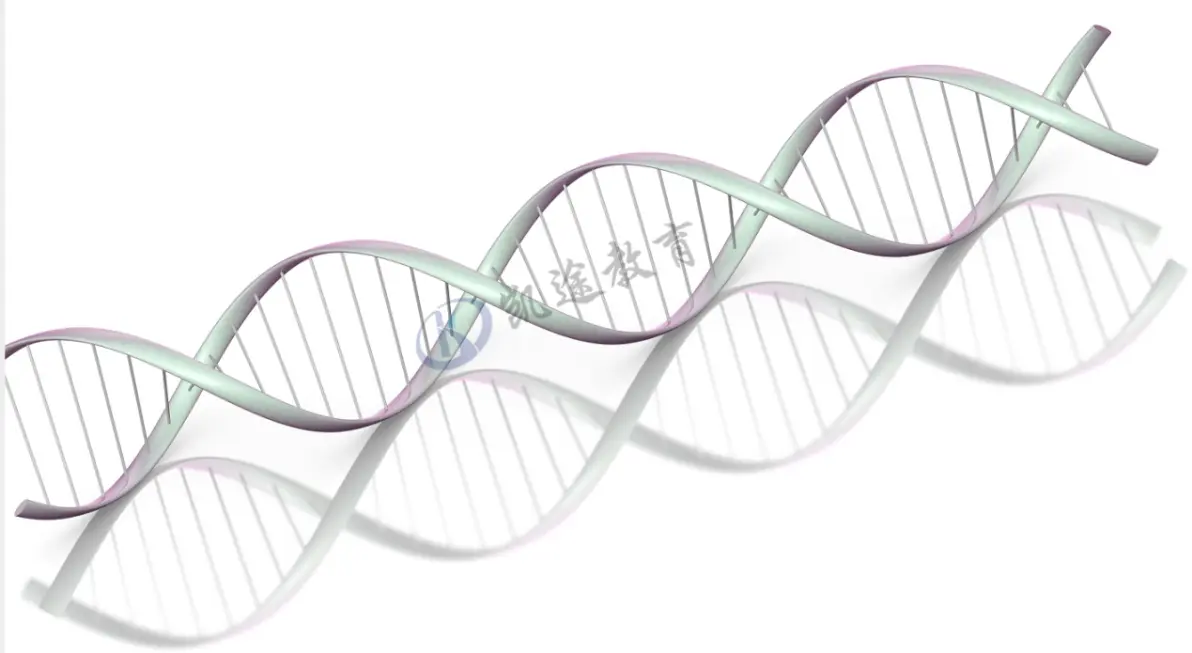

有趣的双螺旋DNA，本文讲解creo的建模及阵列教程。先看完成图：
1.设定工作目录新建零件，在top面草绘一条直线。

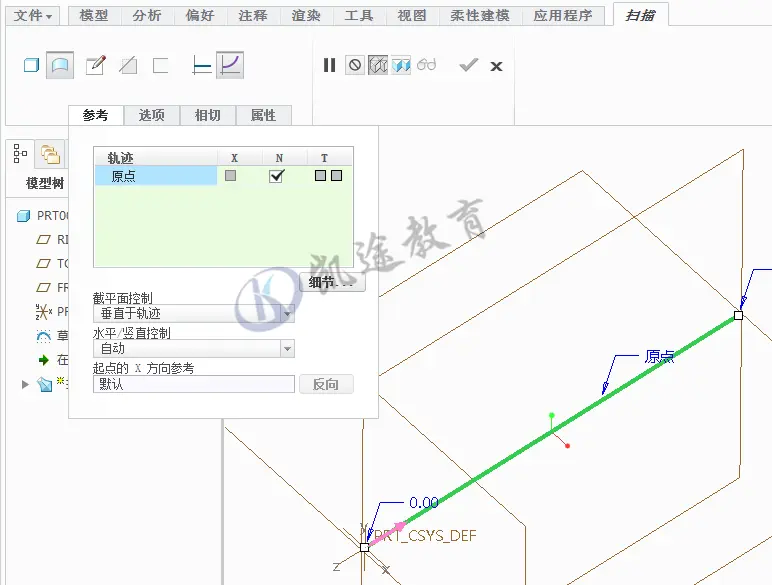

2.利用草绘轨迹进入可变截面扫描。这里我们扫描的是曲面。

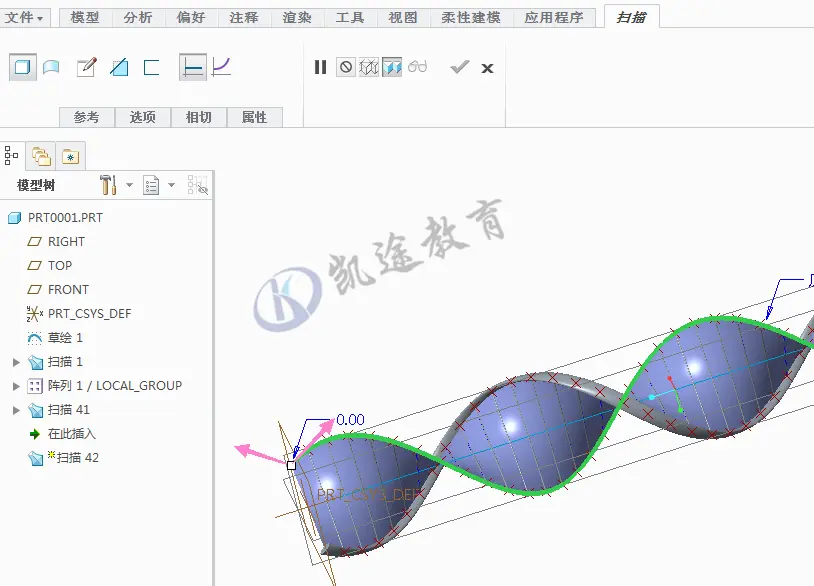

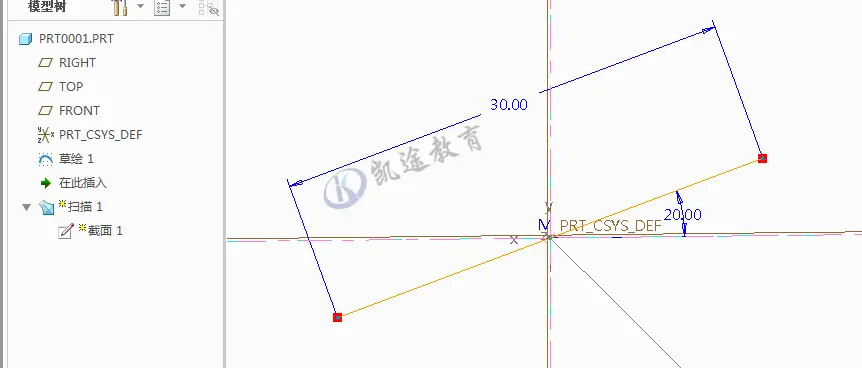

进入扫描截面，画直线中点重合轨迹，见图进行尺寸约束。

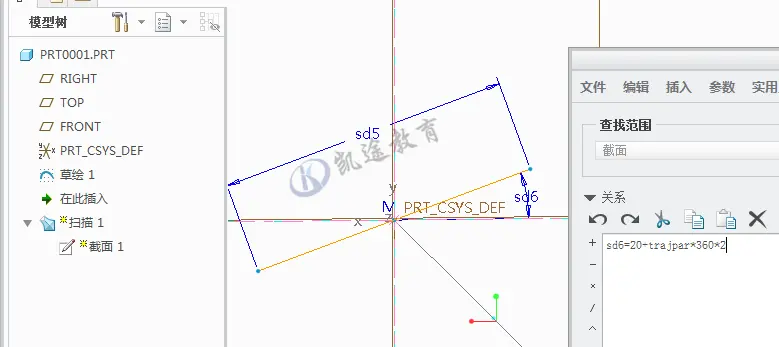

添加关系式：在草绘里切换到工具——关系 sd6=20+trajpar*360*2 这个关系式控制截面线的角度值变化。

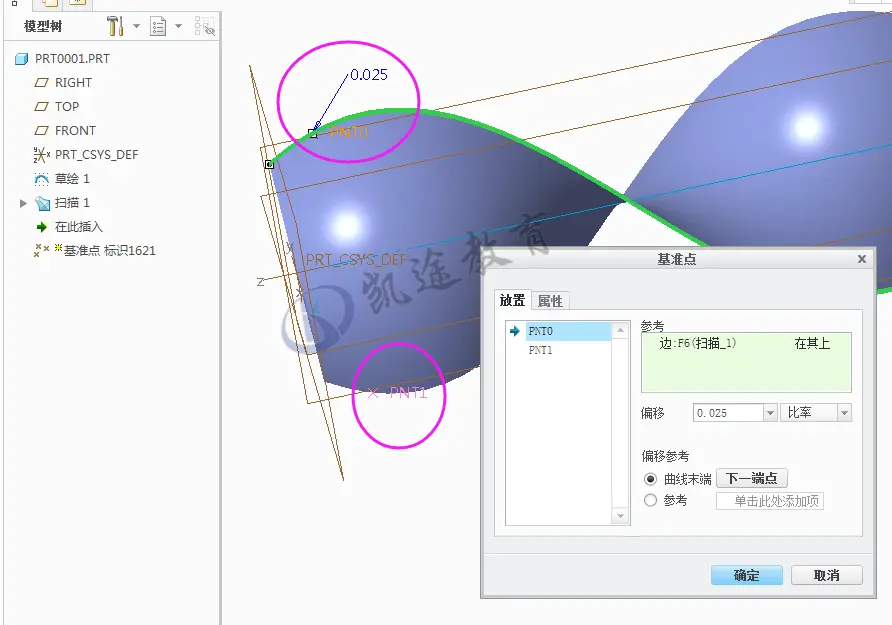

3.在扫描螺旋面的两条边线上添加基准点

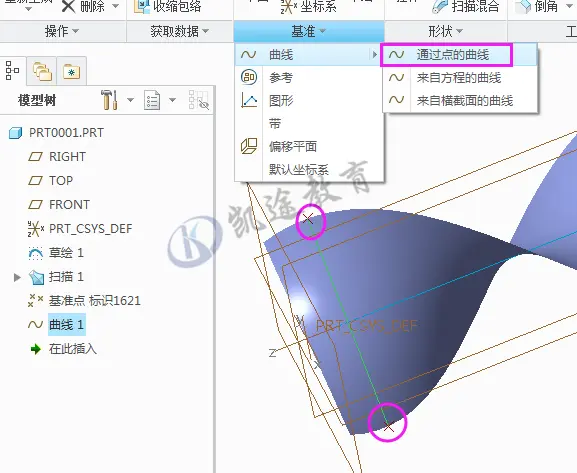

4.通过点做一条基准曲线

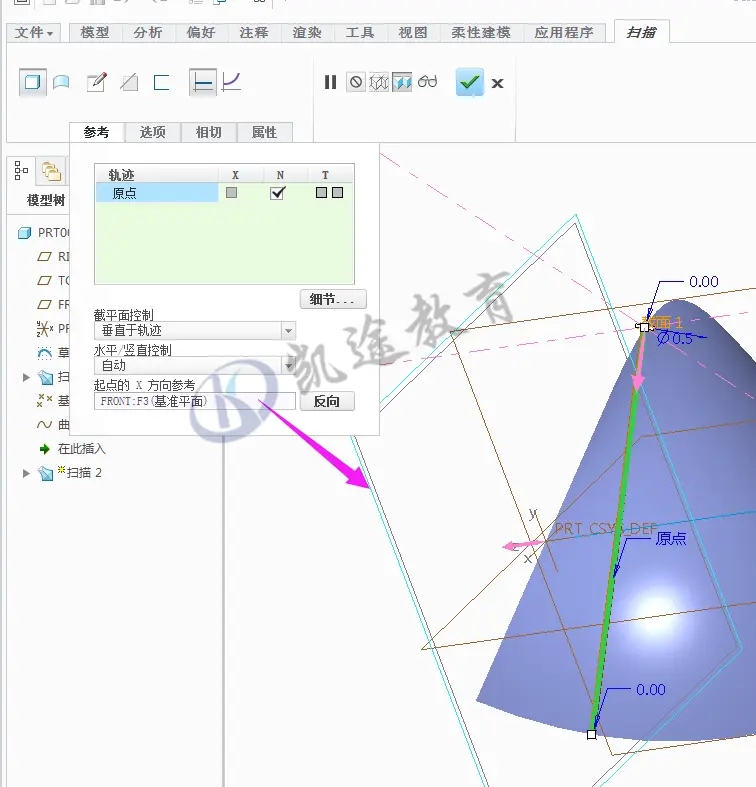

5.利用基准曲线扫描中间的圆柱，X方向选法向的基准平面，扫描截面用0.5MM的圆

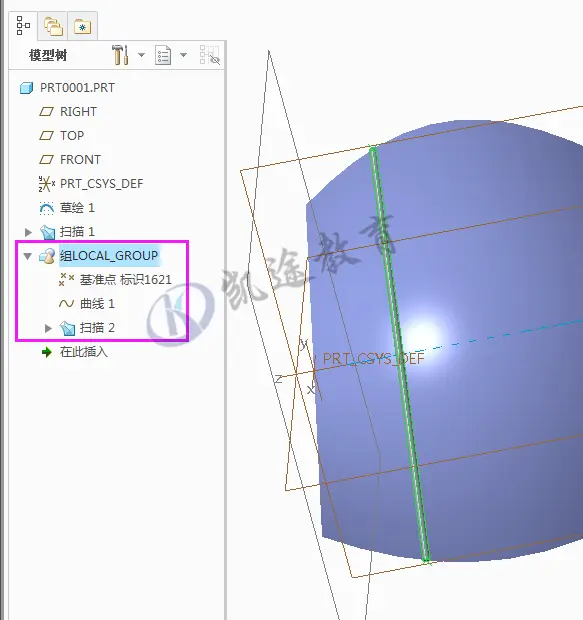

6.将这3个特征组合到一起

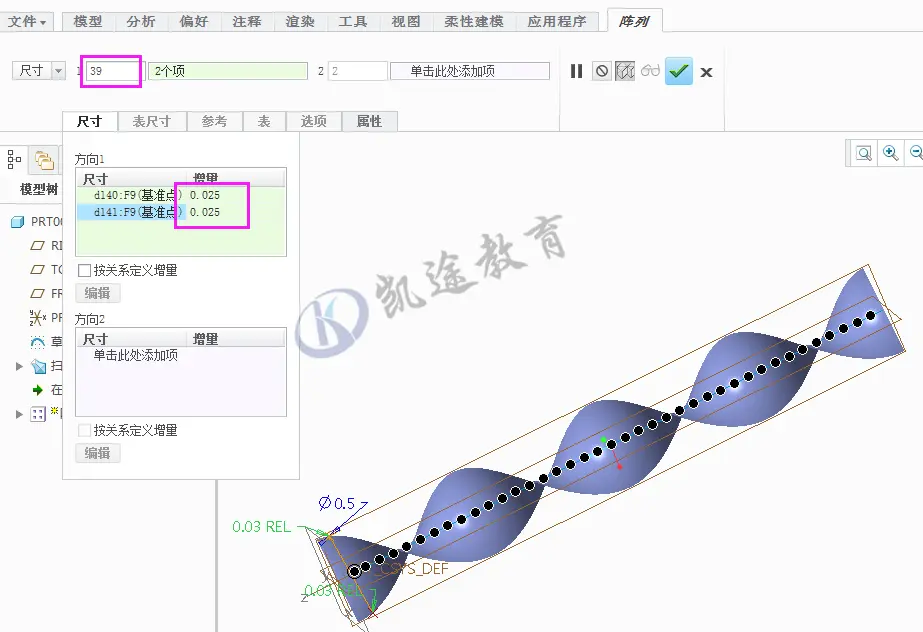

7.对组进行尺寸阵列，阵列尺寸选基准点，增量为0.025 数量为39

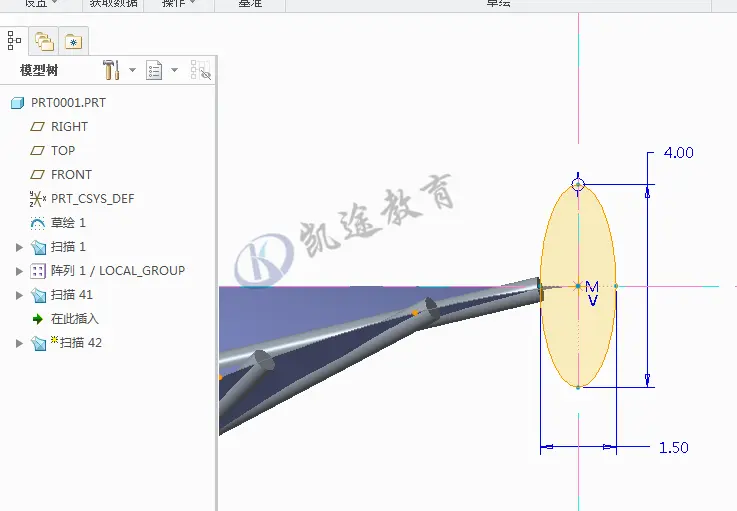

8.利用曲面变形扫描两侧支架，截面为椭圆形4*1.5

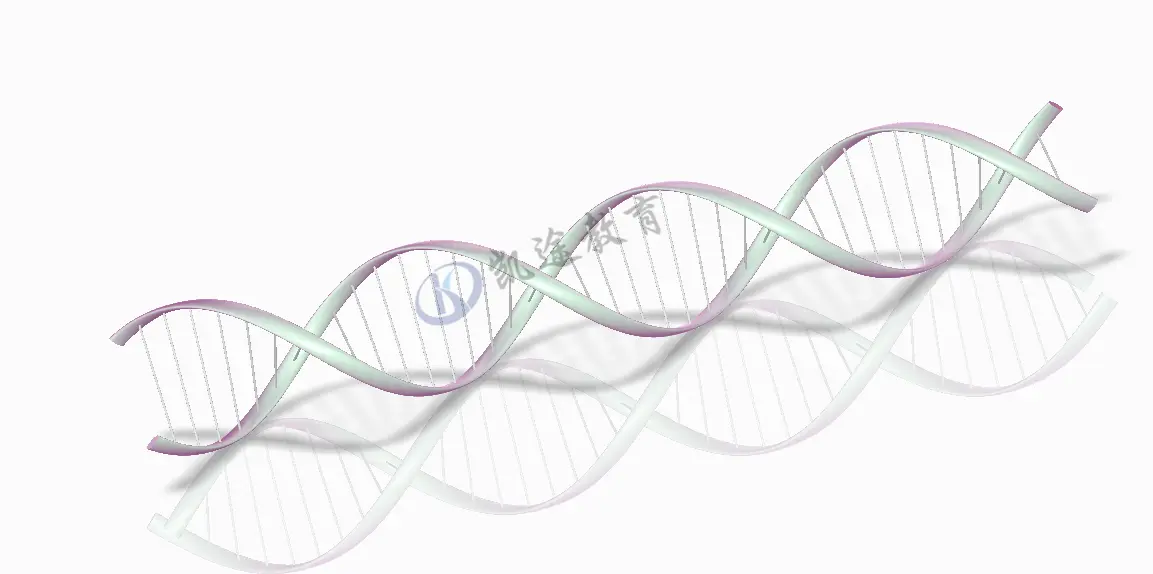

9.完成建模后再对零件上色渲染。下图是creo3.0金属漆效果。
