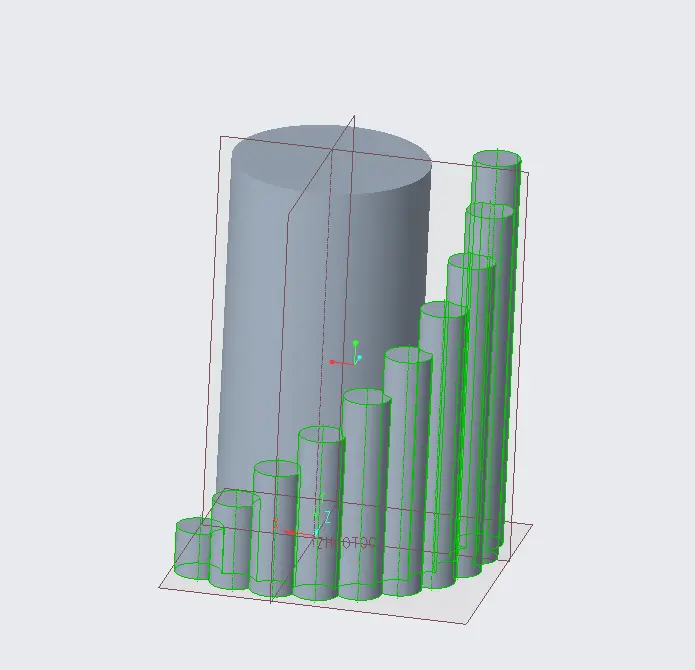

creo学习记录之阶梯阵列功能，不等间距排布特征用这个命令最高效

一个非常经典的模型。大二上下学期都考了都不怎么会。

这次补考重新认真看了一下这类题

重点需要理解的是

1.选择对象，进行阵列，会显示出的可选信息只有该对象下相关的信息

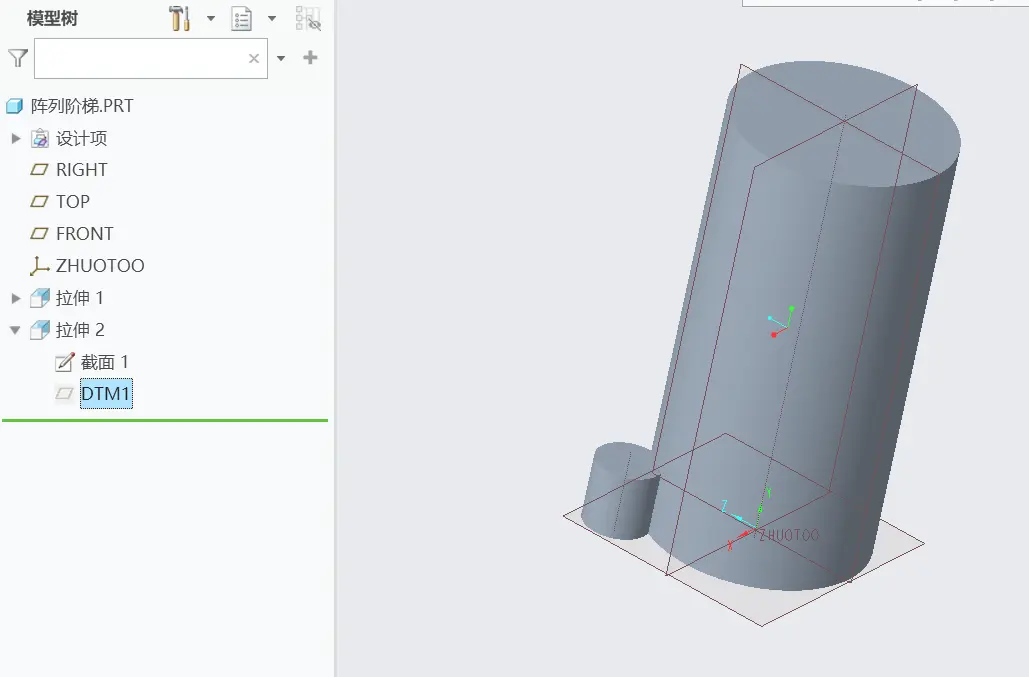

图1

   例如图1拉伸2可以点开看到包含一个截面，对拉伸2阵列的时候就会显示拉伸2本身和其下的这个截面1的所有信息如图2

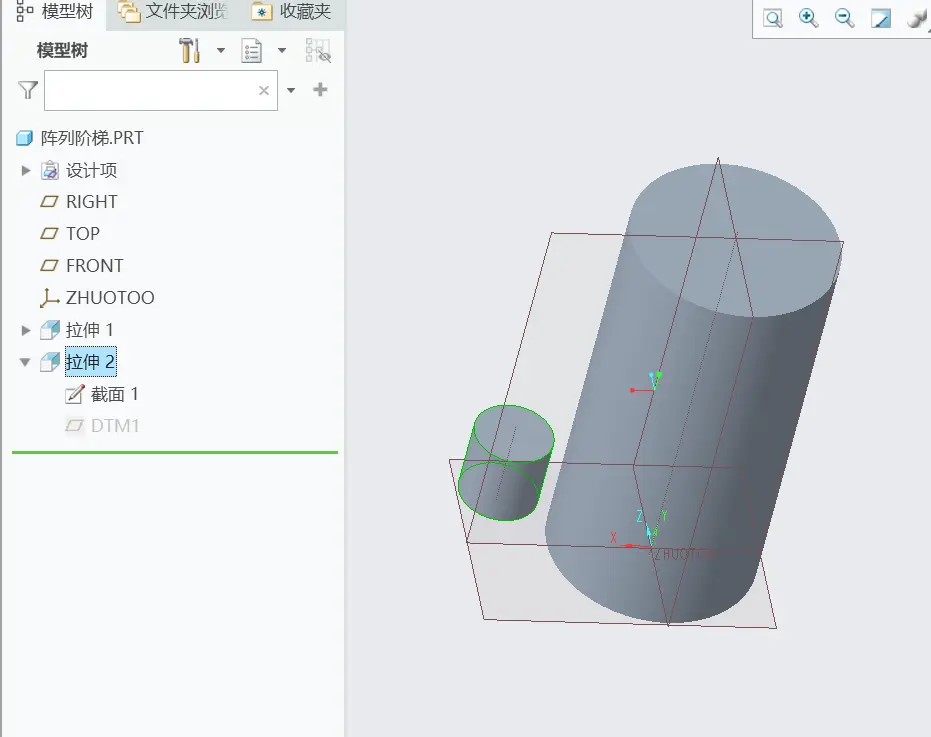

图2

2.阵列要区分位置尺寸和形状尺寸

位置尺寸阵列只会改变阵列对象的位置而对其形状无影响。位置尺寸是和阵列对象本体无关的尺寸，要用到的只是他的方向。

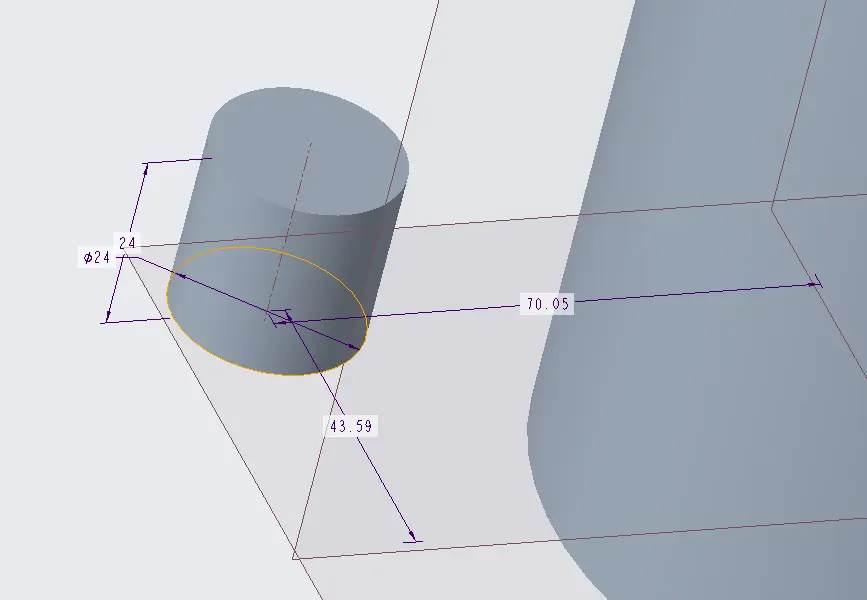

形状尺寸阵列会改变阵列对象的形状。形状尺寸是阵列对象本体相关的尺寸，比如控制图二小圆柱的高，它距离xy轴的长度，它的底面周长。

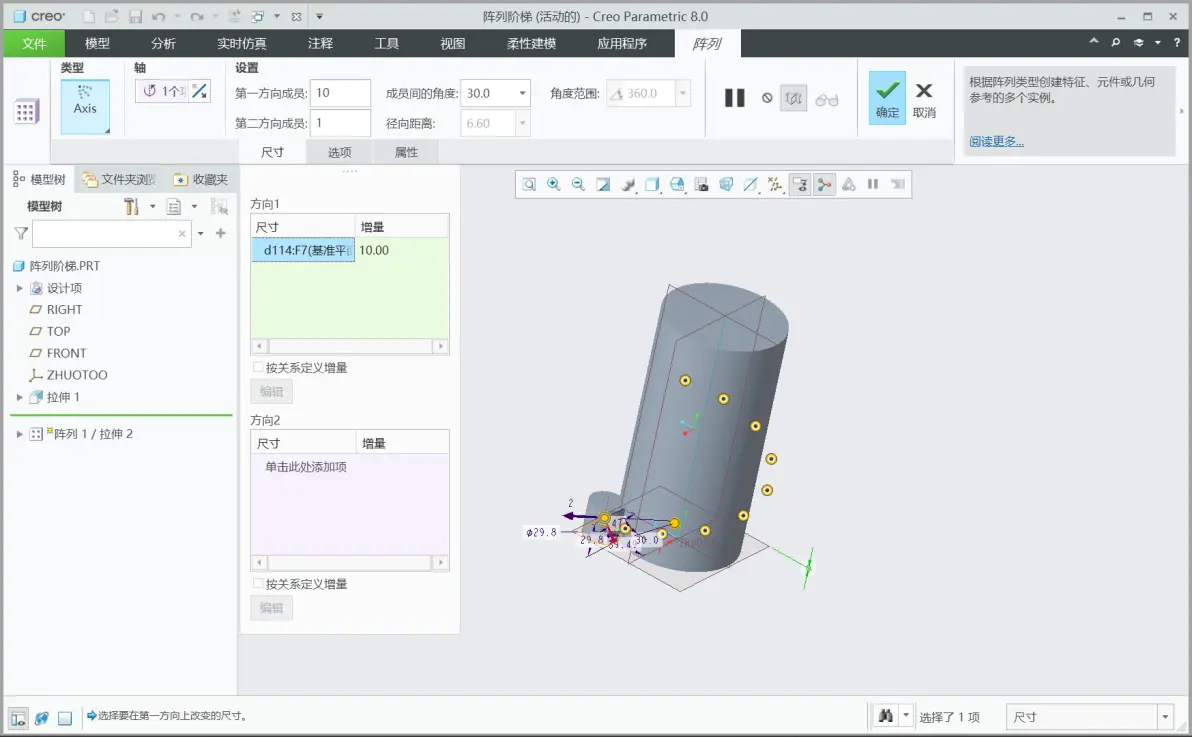

比如图2小圆柱的高24就是它的形状尺寸，选择它为方向1的尺寸得到下面图三的结果（以轴阵列为例）

图三

我们的目标是让阵列对象每次阵列只变化位置而形状不变，需要一个位置尺寸。

而在正常创建对象的时候产生的尺寸一定是和对象本体有关的尺寸，不会有位置尺寸。

所以想要创建这种模型需要刻意制造一个位置尺寸，它和对象本身无关，但是包含在对象的模型树下。

方法1

单独创建平面和对象，然后把平面在模型树中拉到对象的模型树下。

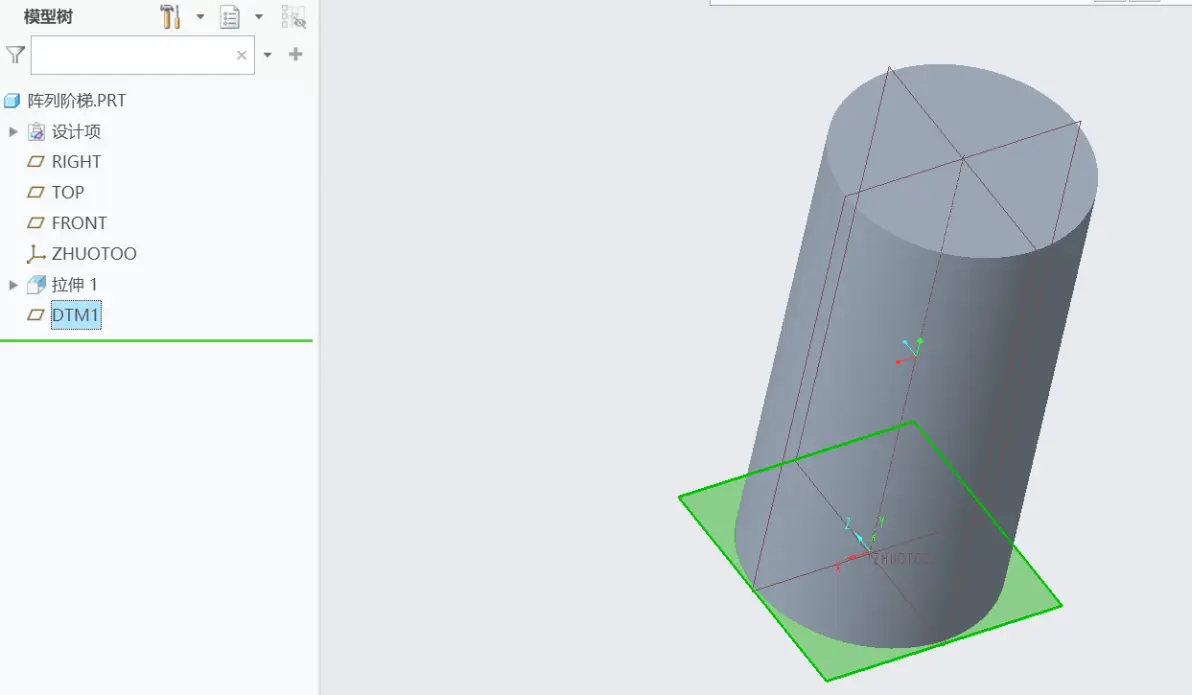

方法1图1（平面1是与top平面距离为0的平面）

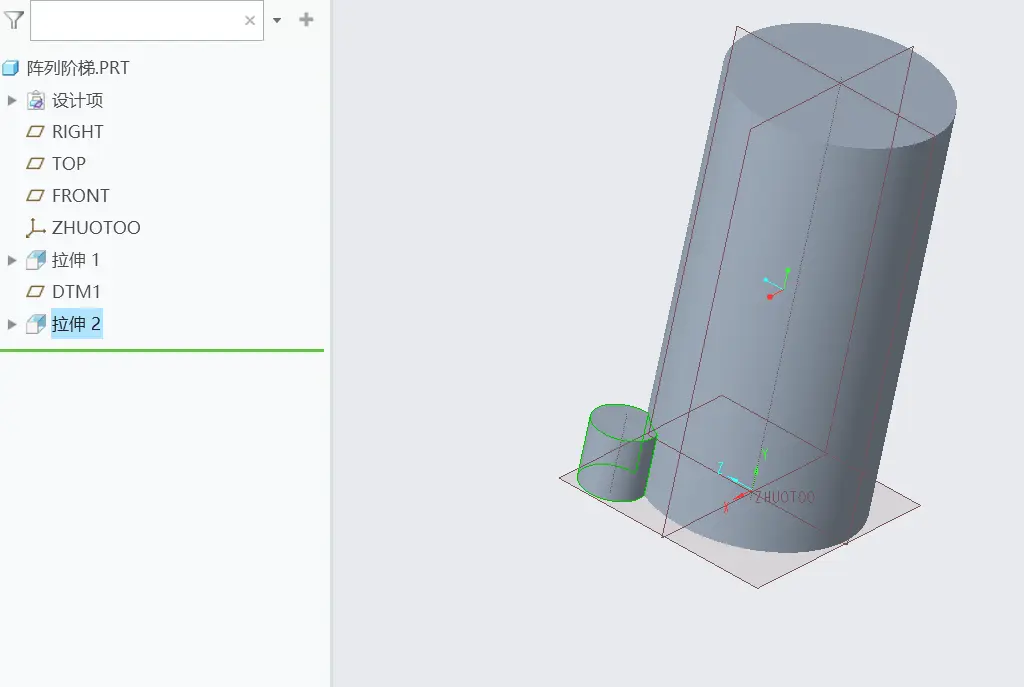

方法1图2（先做了平面1，然后在平面1上草绘拉伸出拉伸2）

方法1图3（图2与图3之间的操作只是在左侧模型树中把平面1拖进拉伸2中）

注意：只有对象和平面有关系的时候才能将该平面拖进对象模型树中（如对象依靠该平面草绘拉伸而出）

选择小圆柱对象进行阵列（图4），可以看到有个尺寸为0在右下角，这是我们创建的平面1和其参考平面top面间的尺寸，就是我们需要的位置尺寸了。

方法1图4

方法1图五

方向1处选择尺寸0

方法1图六

方法2

在不选择对象的情况下

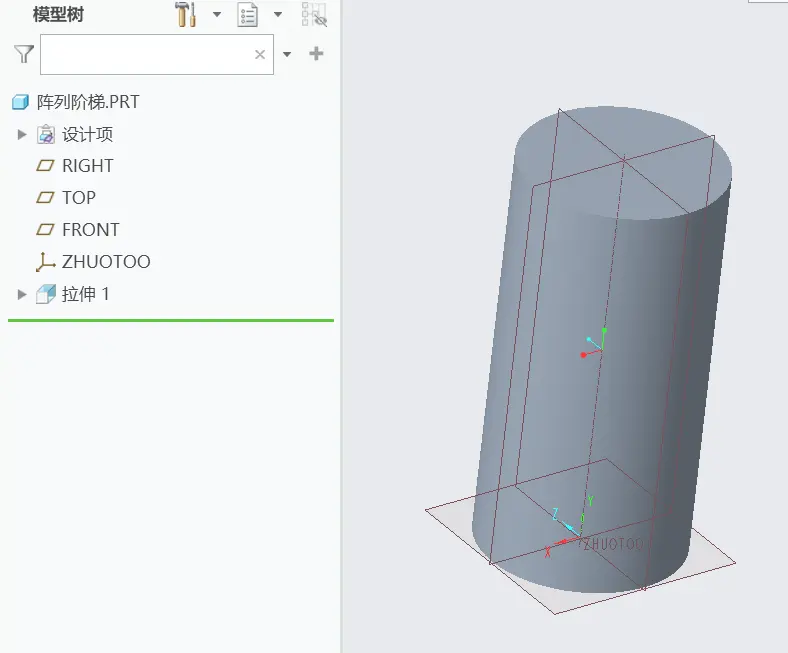

方法2图1（不选中对象，鼠标在模型空白区域点一下）

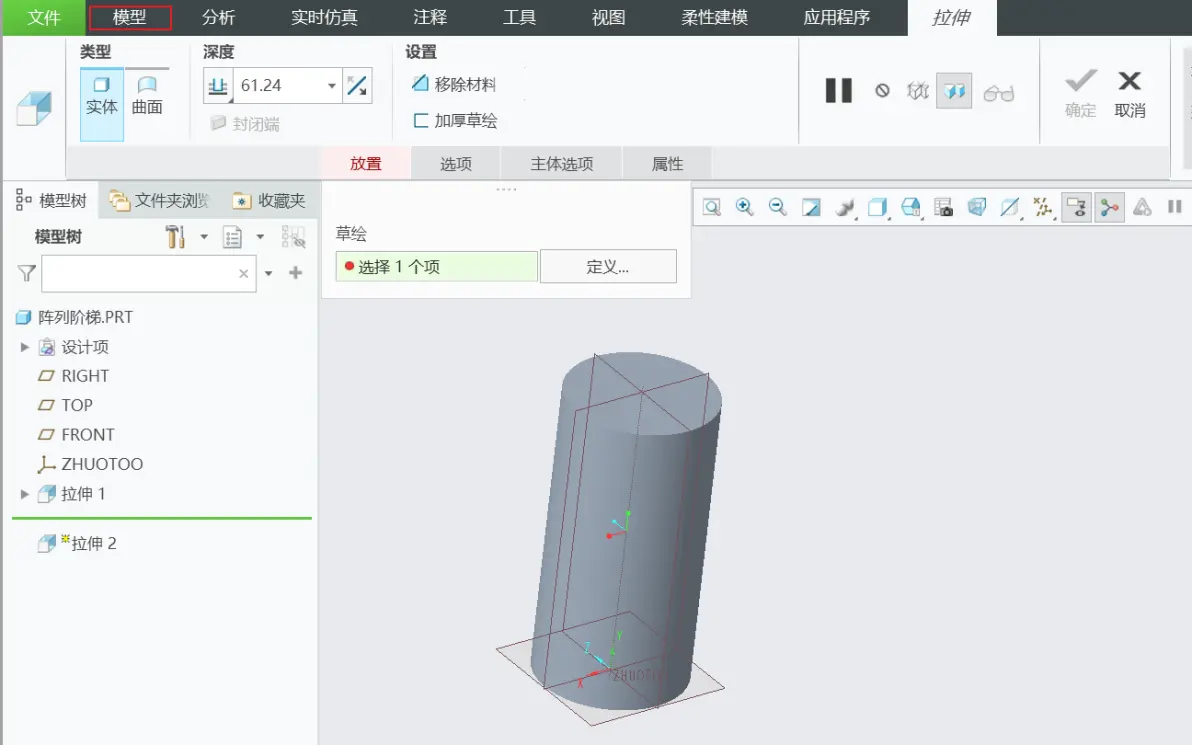

点击创建对象类选项（如拉伸，旋转等），进入对应页面后点击上方模型进入模型界面

方法2图2

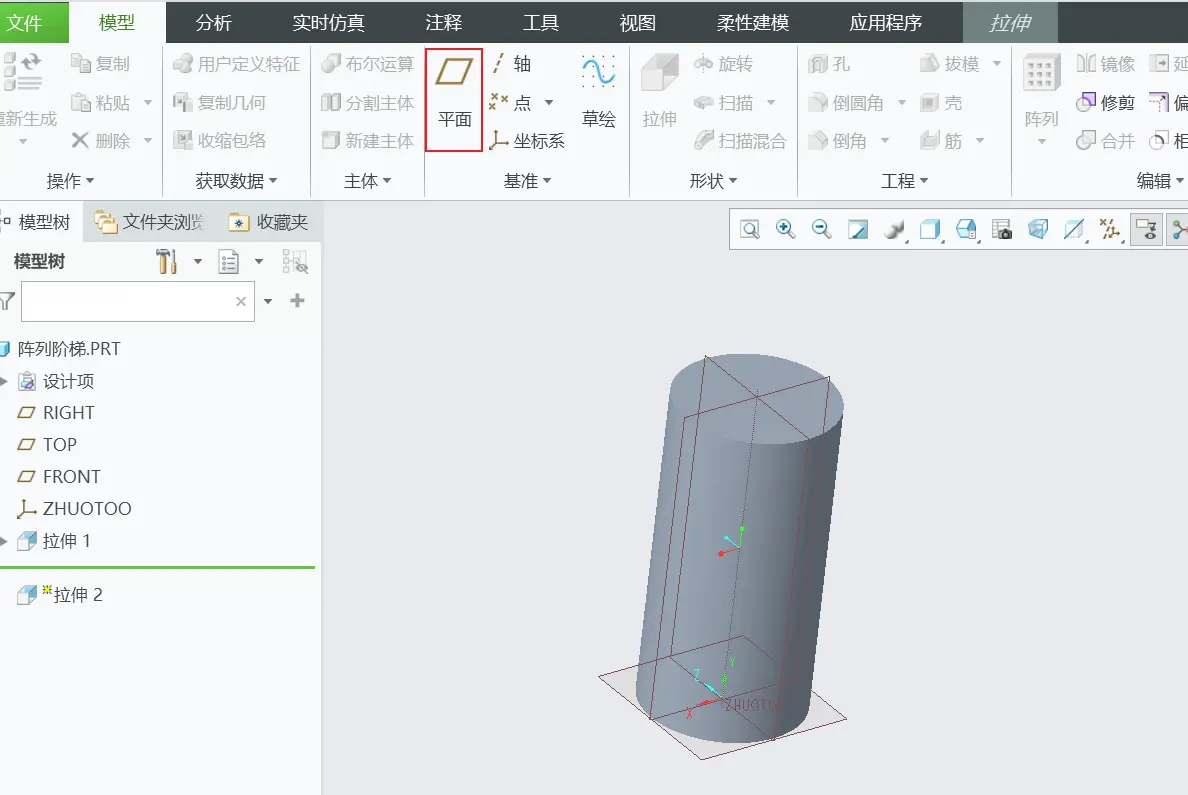

然后创建一个所需平面，再进入拉伸界面继续创建对象

方法2图3

其实这里默认选择了刚刚你创建的平面进行草绘和拉伸，和方法1是一样的，只不过这样拉伸结束后创建的平面直接就在拉伸模型树下了

方法2图4

再选择对象进行阵列

方法2图5

对自己的学习过程进行一个记录

有疑惑的朋友也可以评论区留言
