Creo增量阵列特征怎么用？间距控制和方向参考设置要点

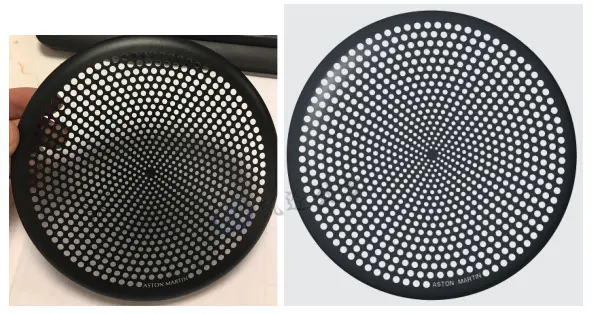

下图是一个同学发到群里提问的案例，该产品上的孔该如何阵列？

首先，我们看图分析孔的变化规则：由中心往外渐变，孔径、每圈距离、每圈数量都在增加。

那么我们可以想到当然就用增量阵列了。有了初步思路，下面我们来实践一下如何用creo进行阵列。

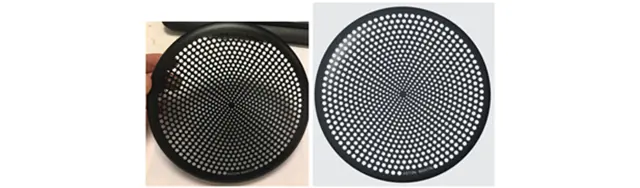

实物/ 3D对比图：

Front平面旋转一个壁厚为2mm的圆盘。（向里加厚）

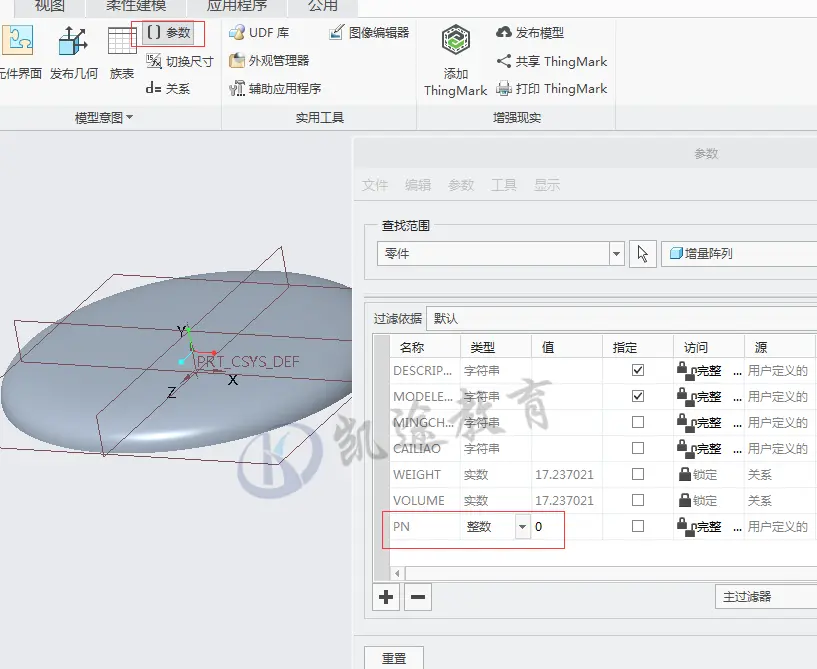

2. 添加零件参数，这里命名为pn 将类型改为整数。

3.新建草绘，这个草绘用来约束PN的参数值。

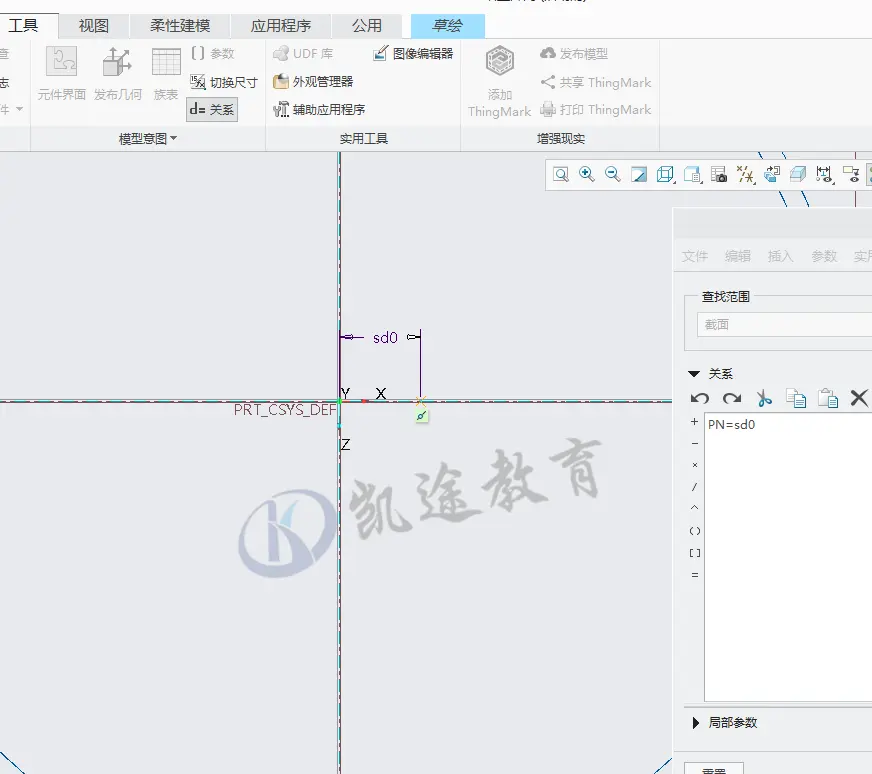

放置几何点并标注距离为8 ，然后点工具-关系 约束pn=sd0

4.拉伸切除出孔，这里为更加直观，放置参考圆用来定位孔到圆心距离（后面阵列第一圈就是在这个圆上）

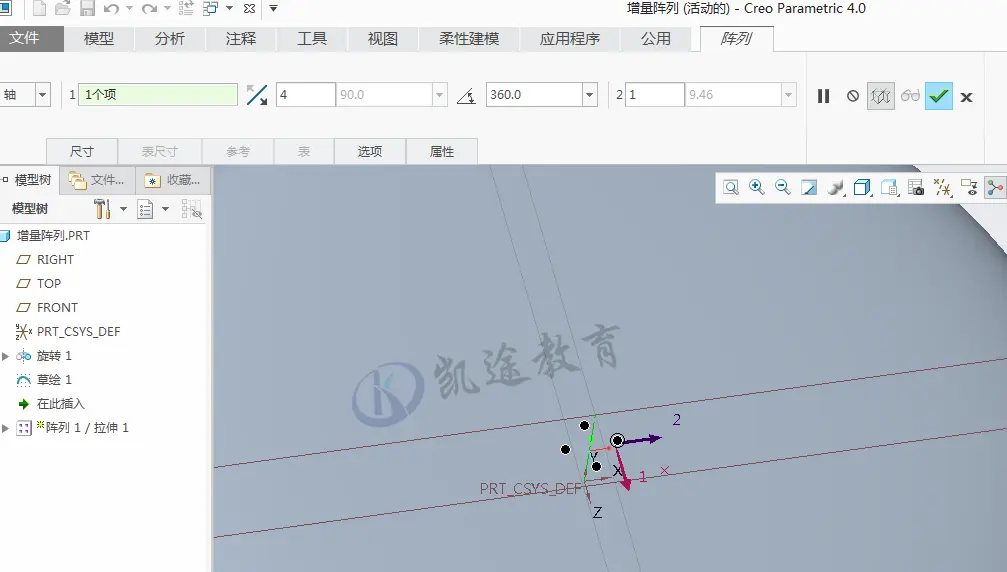

5.选中上一步拉伸特征进行轴阵列，数目暂且不用管。 注意：这里当然就是选360度阵列了。

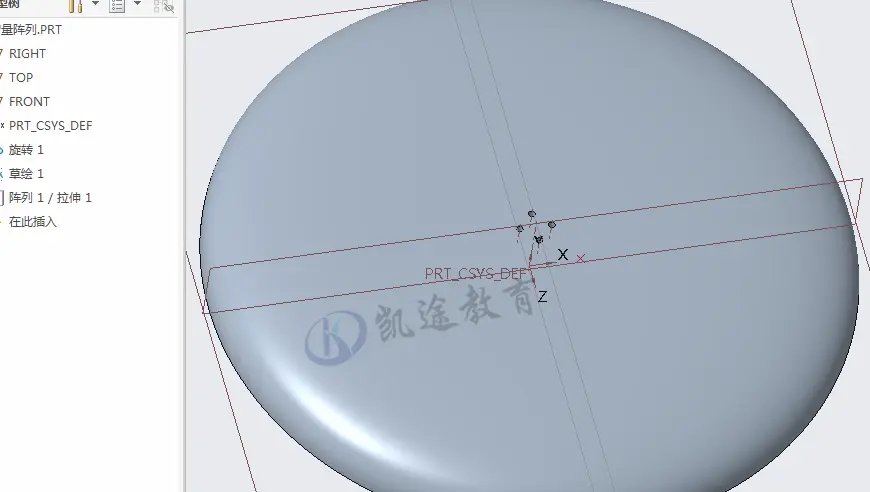

先看看第一圈阵列结果。

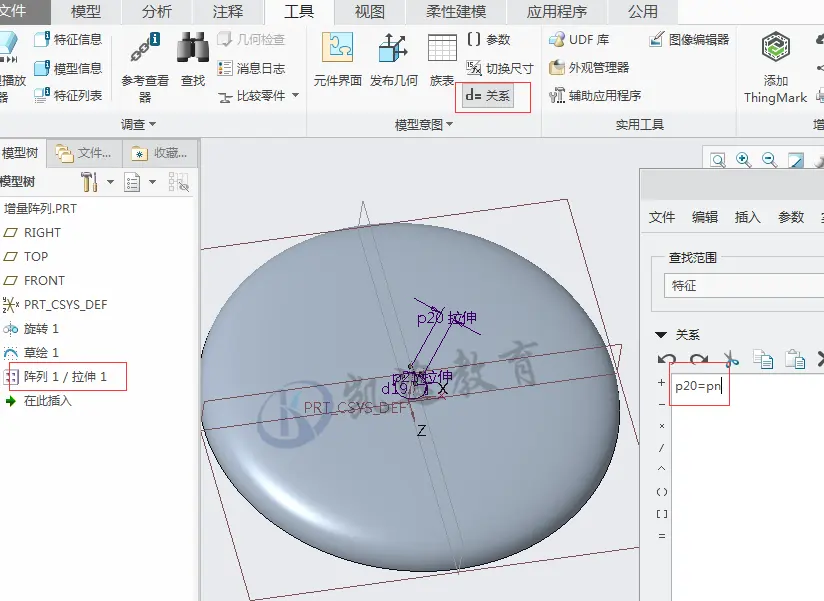

6.将阵列添加特征关系。（零件关系、特征关系、截面关系大家要分清楚，详细就不在这里讲解了）选中阵列特征，将阵列数目P20=pn

再生得到结果：

7.草绘和阵列组合一起。

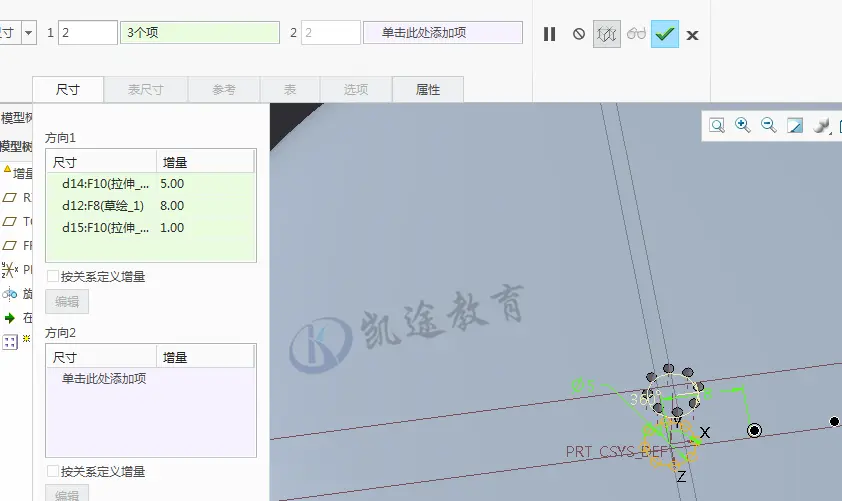

8.将组进行阵列，选中三个增量尺寸。

9. 为达到黄金比例效果

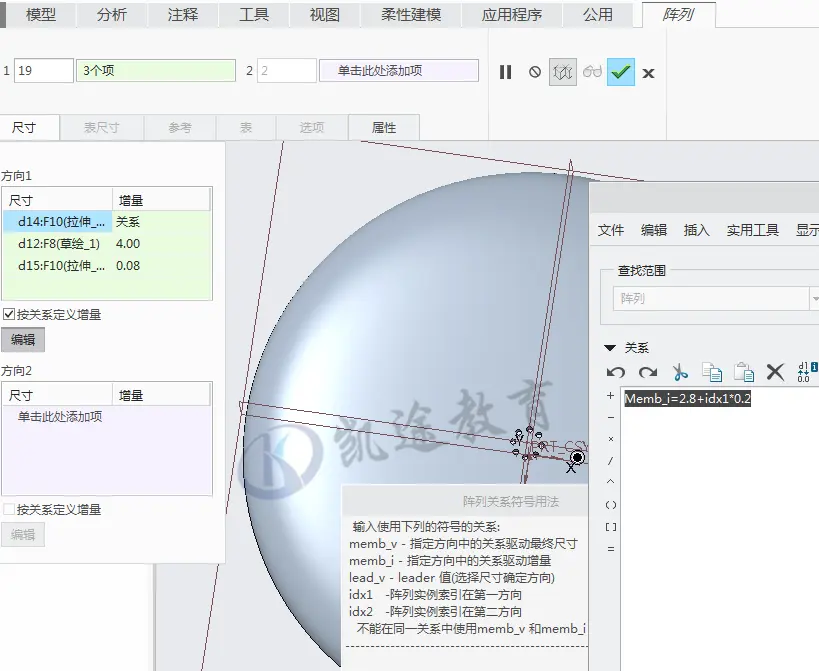

将孔径增量为0.08；每圈阵列数目增量为4；每圈距离增量使用关系控制见下图所示：Memb_i=2.8+idx1*0.2

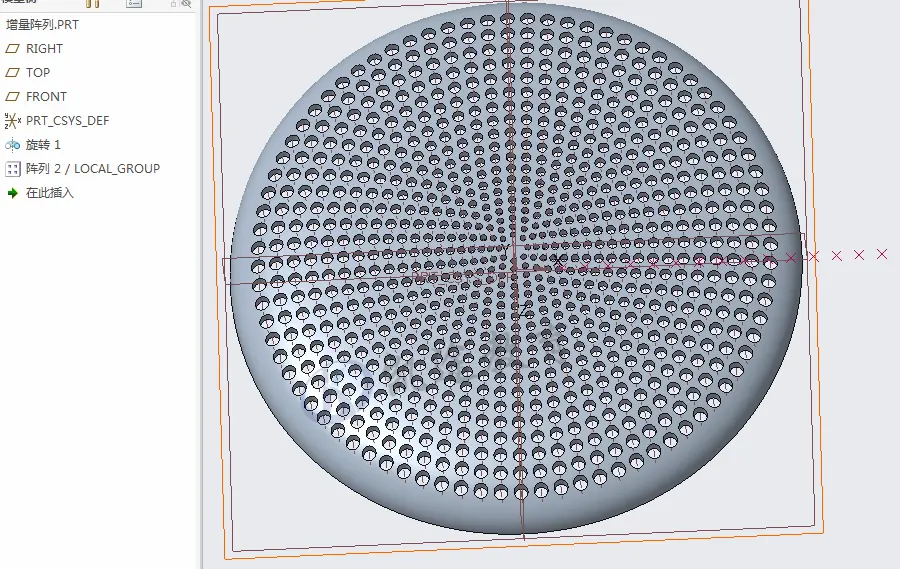

得到阵列结果。

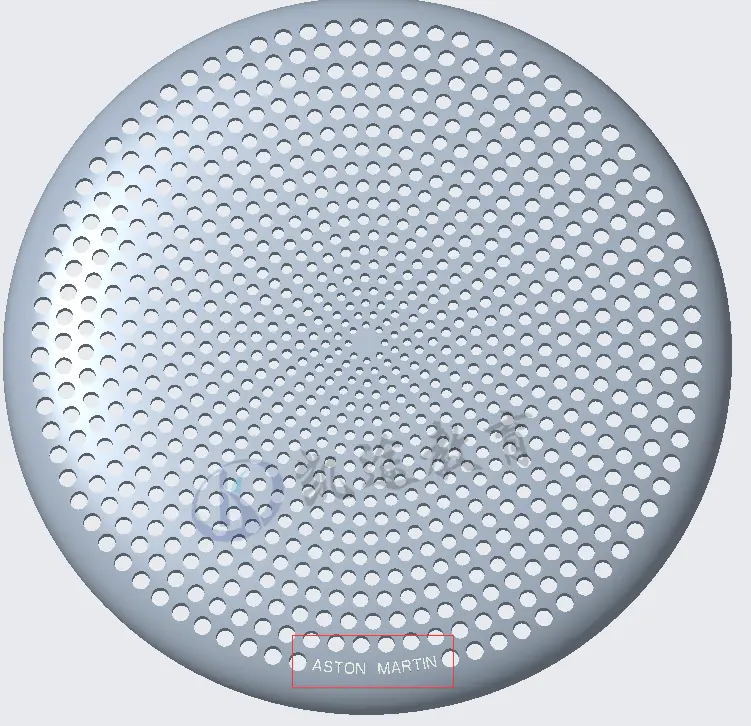

10.最后在二等分线处偏移添加LOGO
