Creo多彩水晶灯罩建模过程，折射效果和分模线位置处理

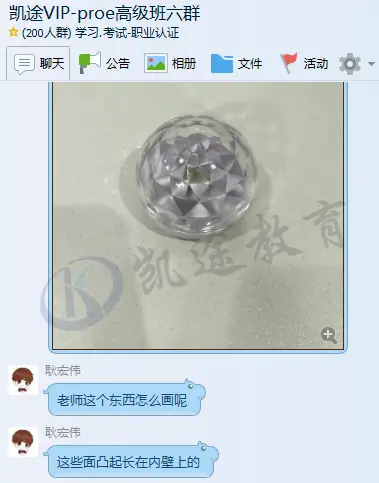

这是我们VIP学员问的一个问题：

看下面参考图片：我们仔细分析这些三角面每一层都是一个等边三角形接一个等腰三角形。大家可以先思考一下用Creo如何建模？

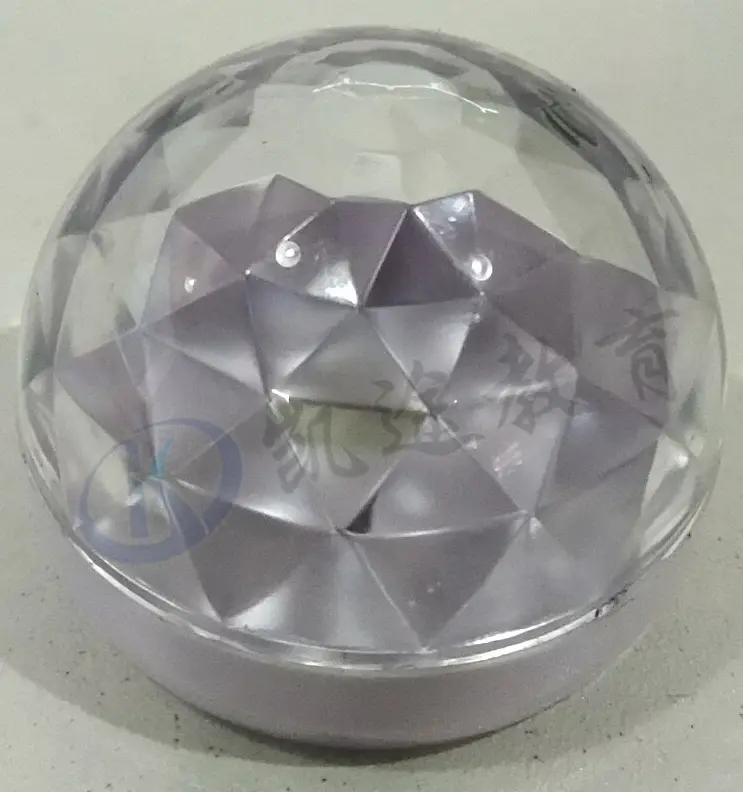

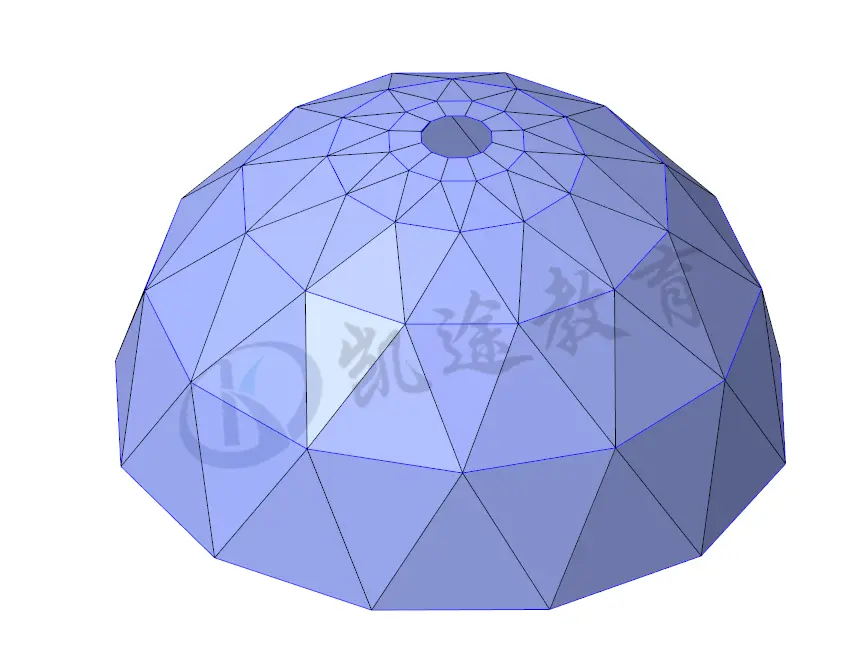

对比完成图：

本文讲解一下全部用几何约束来完成建模。

下面开始建模：

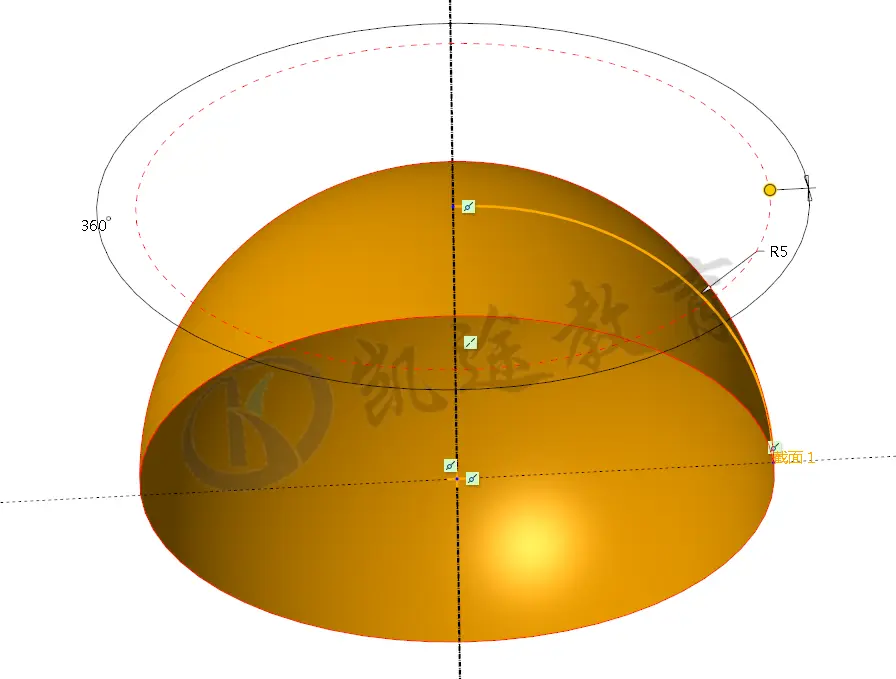

1.旋转一个R5的半圆面。

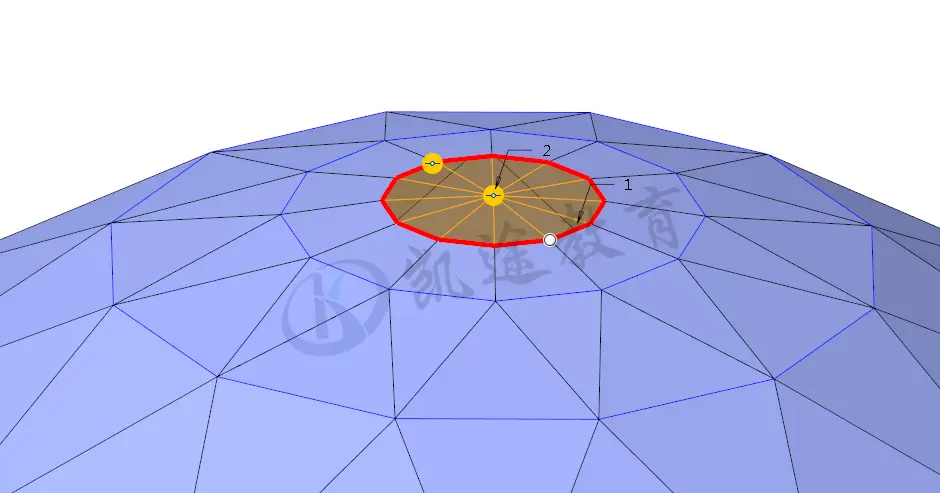

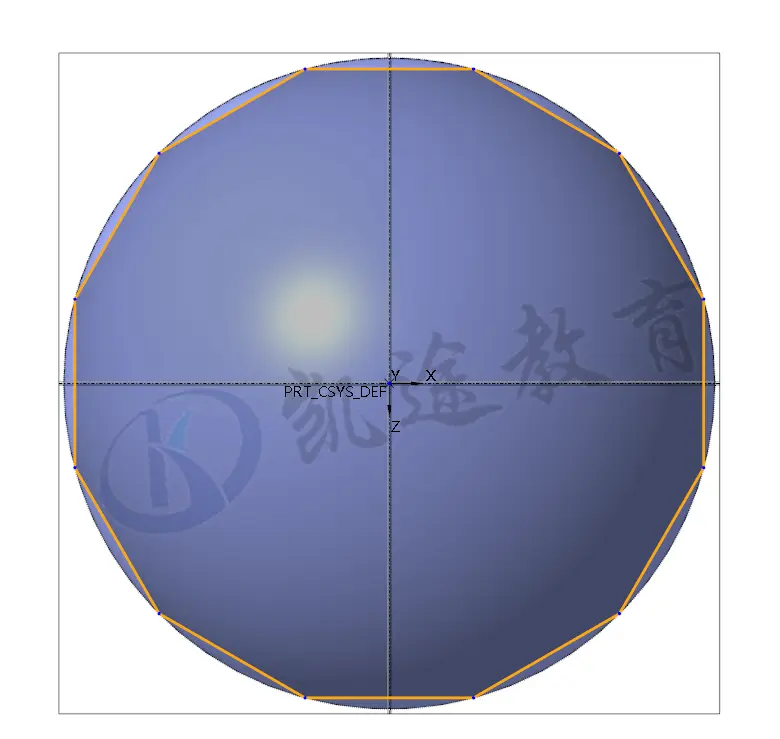

2.底面草绘一个12边形与旋转的圆内相切。

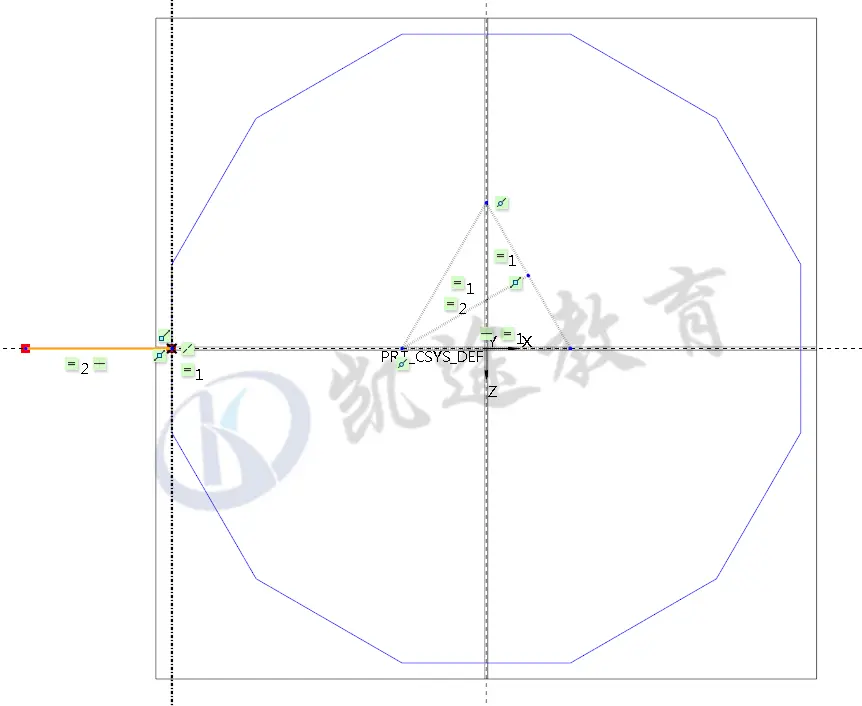

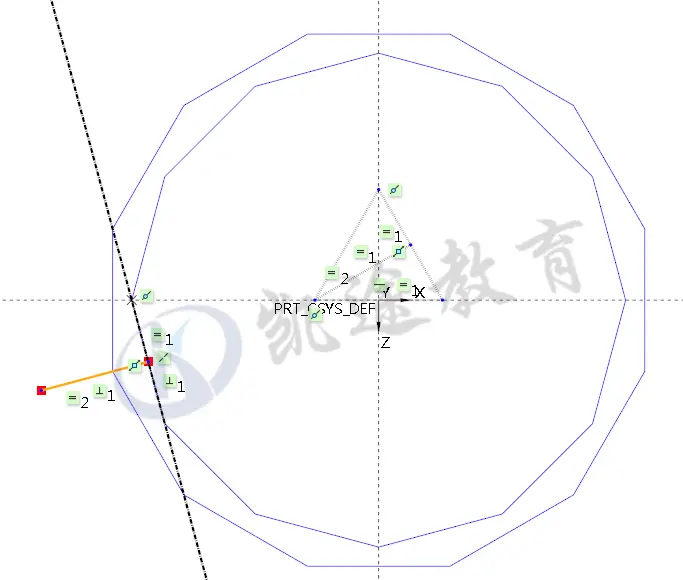

3.继续使用上一个草绘面，旋转曲面片，旋转轴参照12边形的一条边。并草绘构造的等边三角形，每条边的长度等于12边形的一条边。求出垂足线的长度，约束旋转的半径等于垂足。这里可能很多同学看不明白，不要紧，接着往后看。

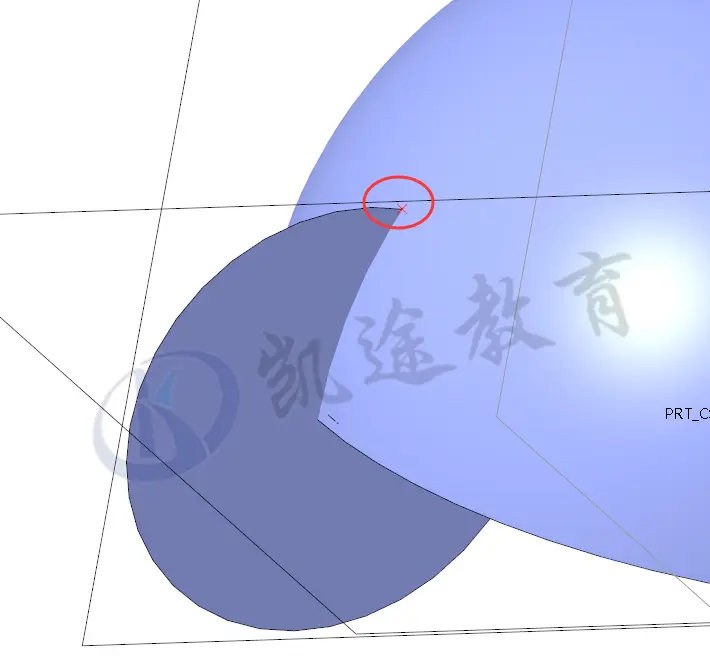

4.在旋转的曲面边和圆球面相交位置放置基准点。

这几步所做就是为了求出第一个倾斜的等边三角形，如下：（当然，现在暂时不作这步。）继续往后看。

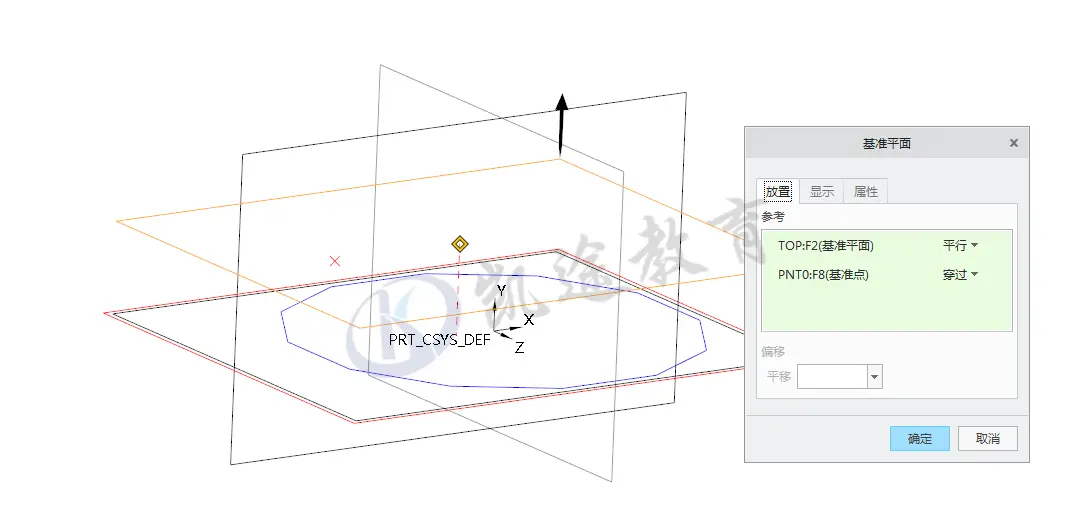

5.偏移基准面DTM1重合到基准点。

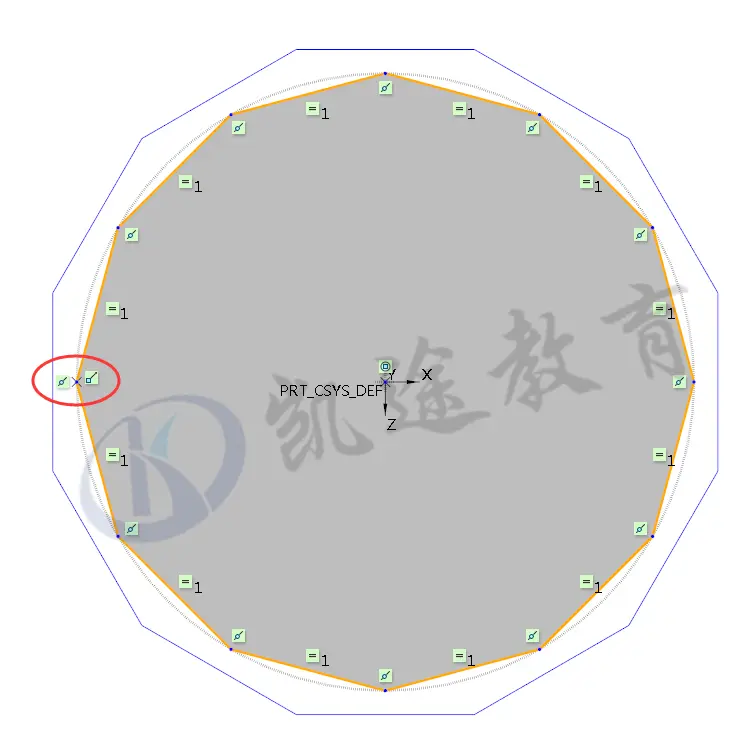

6.在DTM1基准面上继续草绘12边形。尖角重合到基准点。

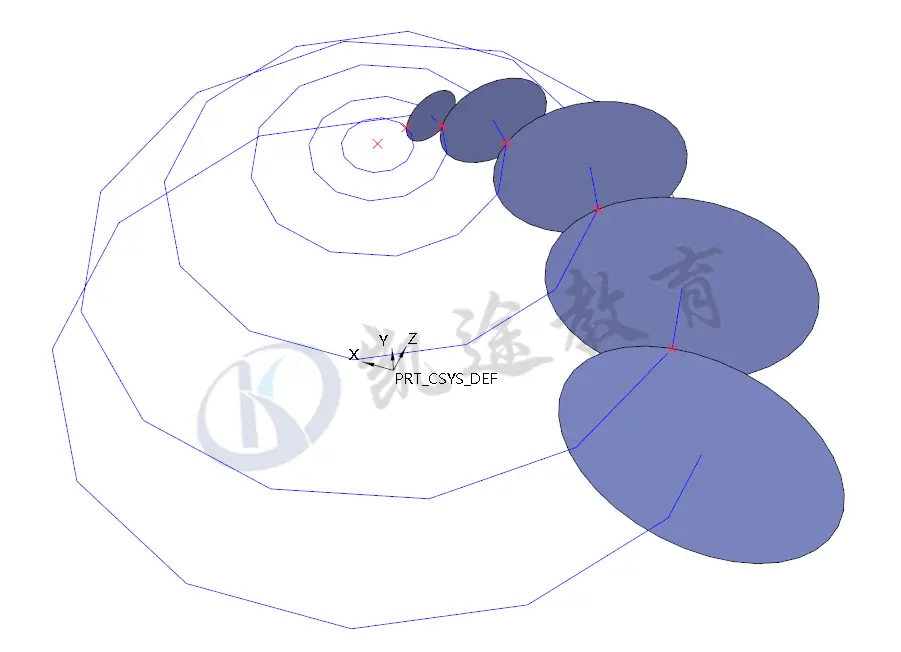

7.在DTM1平面上旋转曲面片，方法参考第3、4、5步重复一层层往上做

8.最后我们做好了总数6层。

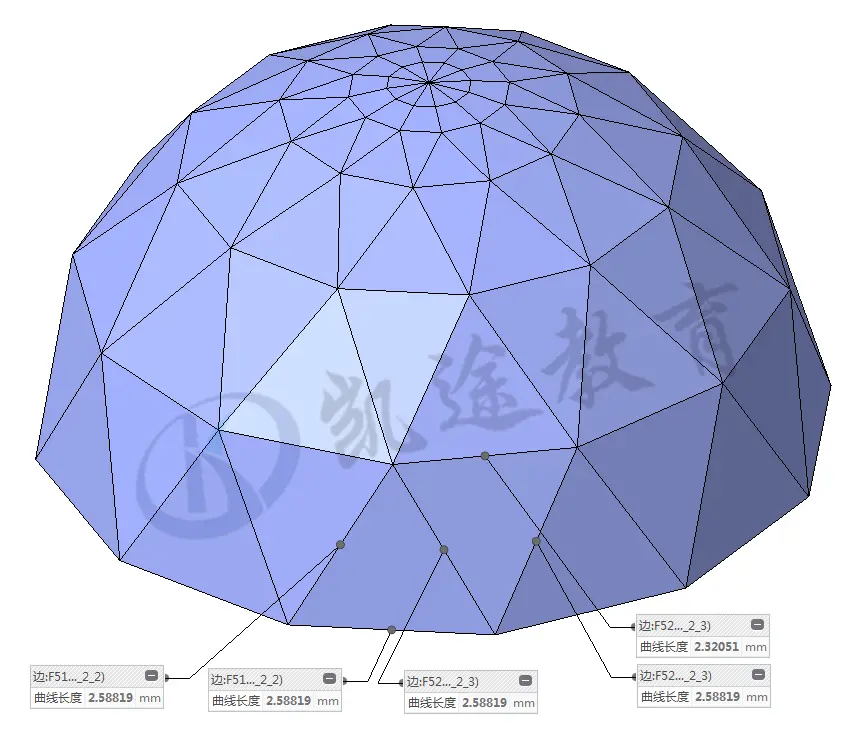

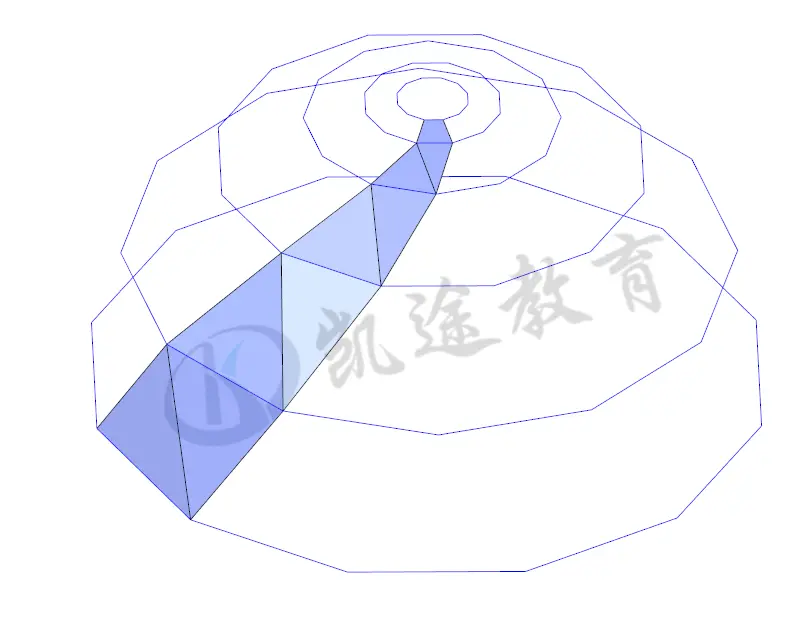

9.边界混合创建三角面，注意最顶一圈是梯形面。

10.轴阵列12组。

11.与圆球顶点边界混合封顶。

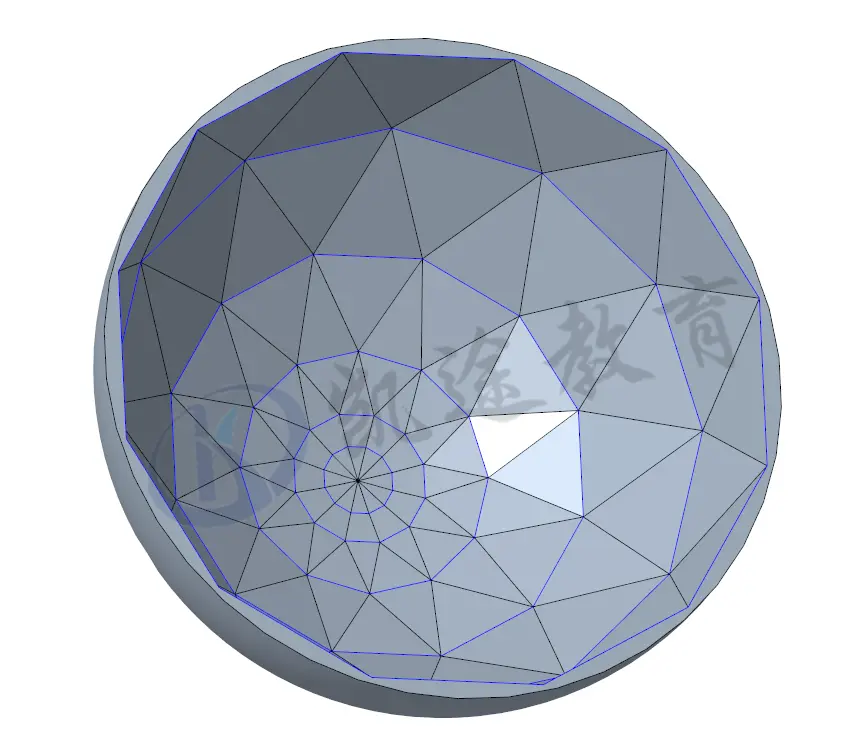

12.旋转并切除出实体，完成灯罩建模。
