本教程介绍在Proe/Creo中使用“包络”（Envelope）功能高效构建双螺旋日光灯管模型的方法，适用于节能灯、UV灯等同类产品的参数化设计。

一、建模思路  双螺旋日光灯由两支对称螺旋管组成，传统扫掠方式难以精确控制螺距与半径的均匀变化。利用“包络”命令，可将平面上的曲线精确投影至圆柱曲面，再通过扫描生成实体，既保证螺旋精度，又便于后期修改螺距、圈数等参数。

二、核心步骤

1. 创建基准圆柱：旋转或拉伸一个与日光灯外径等高的圆柱曲面，作为包络的目标体。
2. 绘制平面曲线：在通过圆柱轴线的基准平面上，草绘一条斜线或公式曲线，其长度对应圆柱周长，斜率决定螺旋升角。对于双螺旋，需同时绘制两条相位差180°的曲线。
3. 执行包络：依次选择“插入”→“包络”，选取草绘曲线和目标圆柱曲面，软件自动将平面曲线包裹到圆柱面上，形成3D螺旋线。
4. 复制与旋转：将包络得到的单螺旋线绕轴线旋转180°，生成另一支螺旋线。
5. 扫描实体：以两条螺旋线为轨迹，扫描圆形截面，得到灯管主体，最后两端接合连接段并倒圆角。

三、注意事项

• 包络时圆柱直径需与草绘曲线的水平坐标长度严格匹配（长度＝π×直径）。
• 螺旋圈数由草绘斜线的垂直高度与螺距决定，推荐使用关系式驱动参数。
• 双螺旋之间应保持至少2mm间隙，避免干涉。

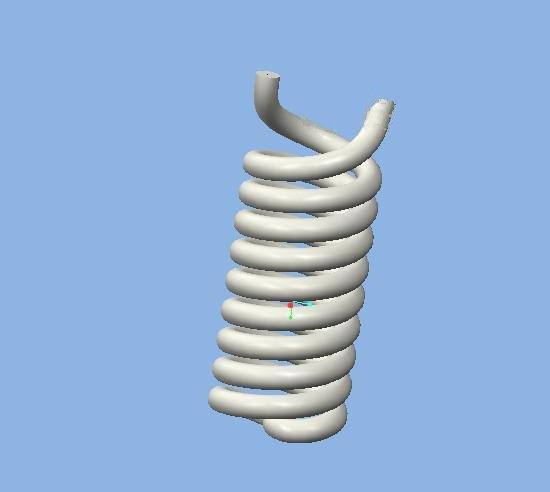

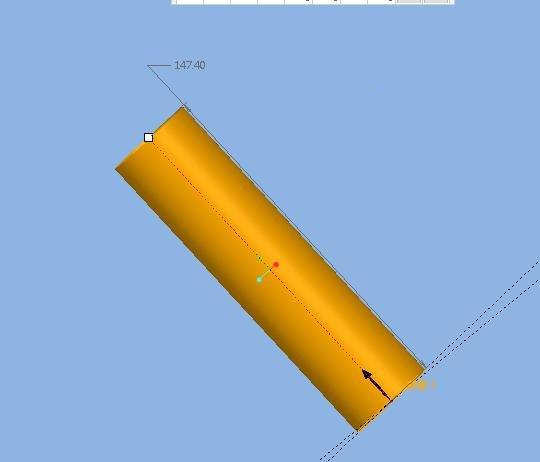

1，选TOP平面创建拉伸曲面，如下图

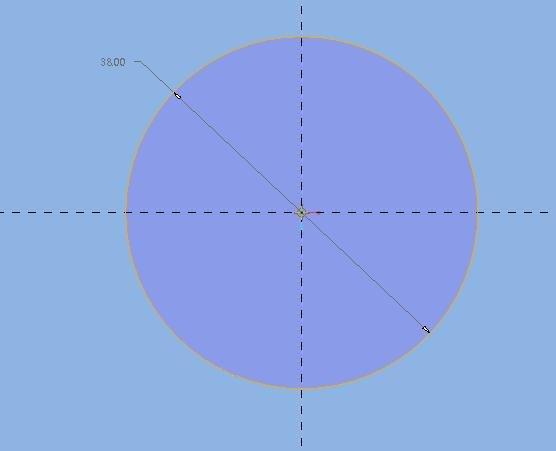

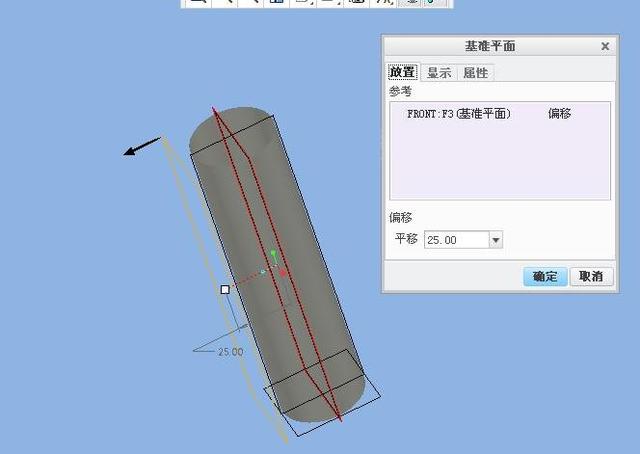

2，选FRONT平面创建基准平面，如下图

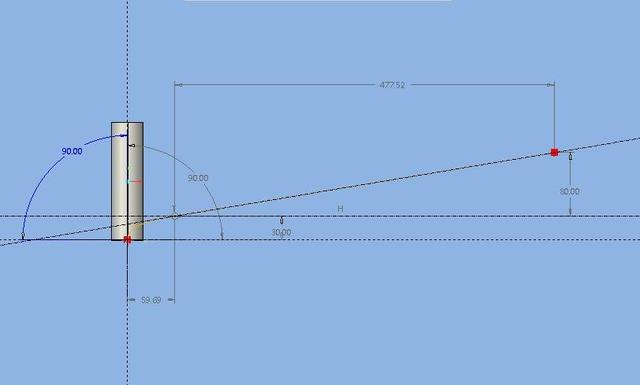

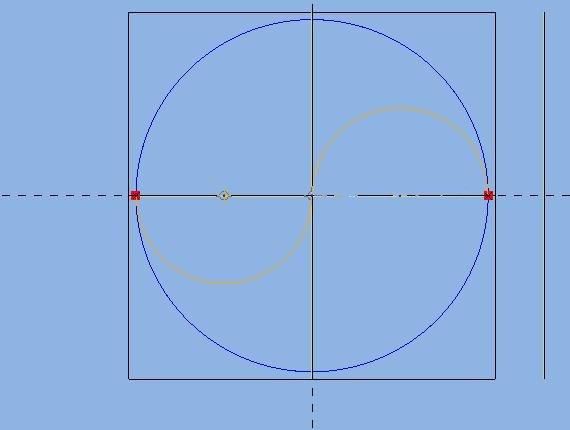

3，选编辑下的，包络，然后参考下的草绘，定义，选刚才创建的DTM1基准平面，进入草绘界面，绘制如下图所示截面

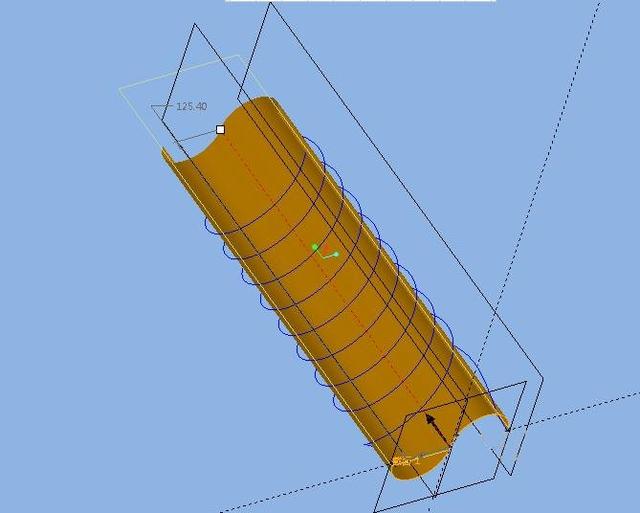

4，完成草图确认并退出草图，目标所第一步创建的拉伸曲面，完成包络的创建，如下图所示

5，将上一步创建的包络曲线旋转180度得另外一组曲线，如下图

6，选TOP平面创建拉伸曲面，如下图

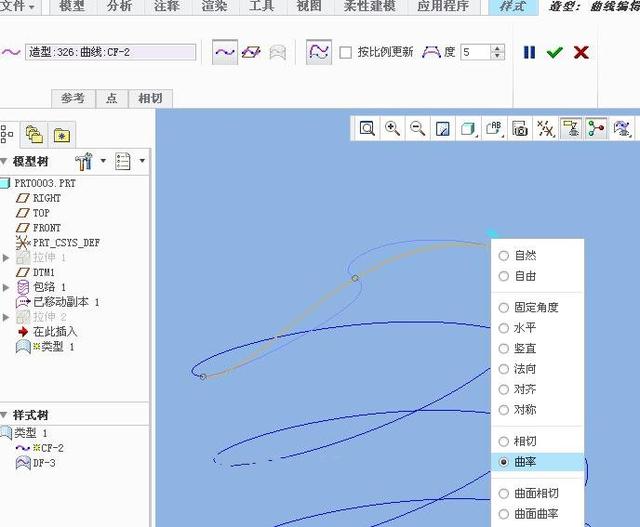

7，选类型图标，进入类型界面，创建曲线，注意端点的曲率相切，如下图

8，将上一步创建的曲线，创建成下落曲线，如下图所示

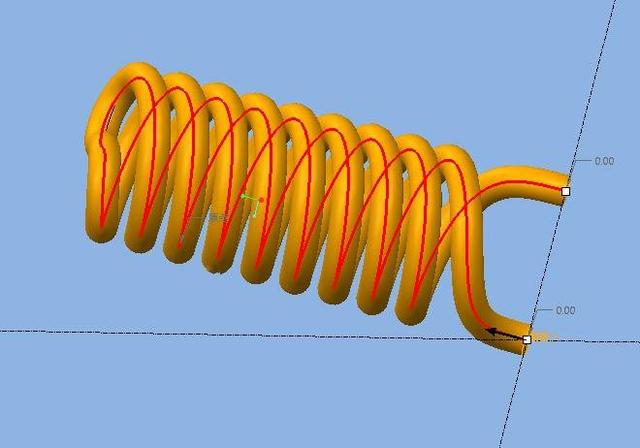

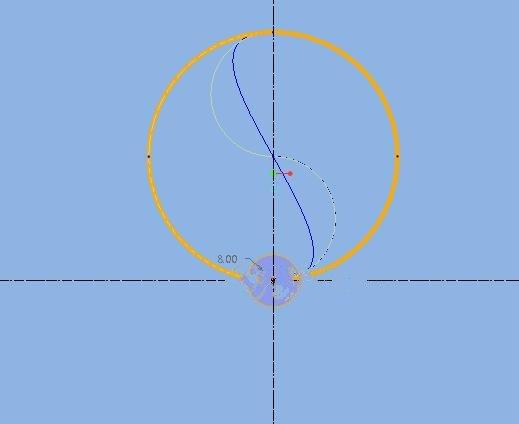

9，选可变截面扫描，并选取轨迹，注意曲线的成链性，要一整条曲线，不要分成多条的，然后选草绘图标进入草绘界面，并绘制如下图所示截面
