注： 该方式依赖 Cadence 提供的 MATLAB axlMatlab套件,请确认cadence已关联matlab（终端执行“which axlMatlab”，确认是否安装)，也可在result处右键“open Matlab”尝试是否启动matlab软件。  参考链接：help -> ADE Assembler User Guide。

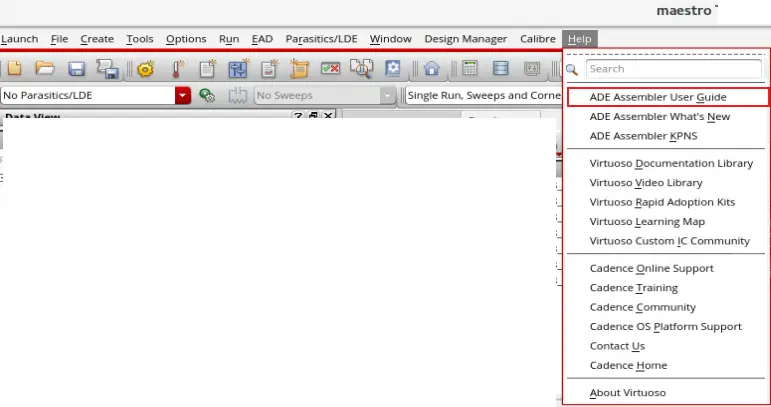

   mastro中打开help，选择ade assemble user guide

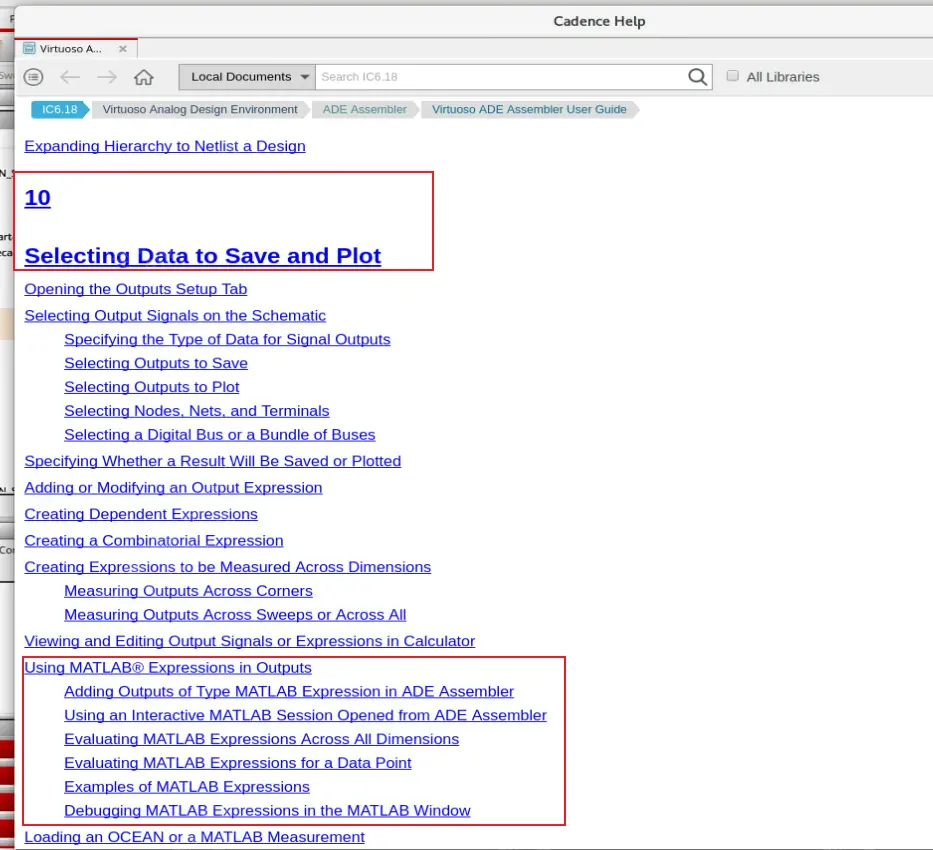

点击以下目录查看具体使用方法，见页码P332~P351。

   说明书的P332页为Using Maltab expressions in outputs

以下个人使用教程，供参考！ 1.matlab代码编写

脚本如下（供参考），需要放置在virtuoso启动路径下。

function results = my_calculation()
    % MY_CALCULATION 计算 Cadence ADE 中信号 /BG_lv 的平均值
    %   该函数用于在 Cadence Virtuoso ADE 环境中，通过 MATLAB 脚本进行后处理。
    %   它读取当前仿真结果中的指定电压波形，计算其均值，并返回结构体。
    %   返回值 results.mean_value 即为均值。
    %   使用前需确保已在 ADE 中运行仿真并加载结果。
    %   可通过菜单：Results -> Export -> MATLAB 或直接调用此脚本。

    % 清空工作区（保留 adeInfo 变量，用于与 Cadence 交互）
    clc
    clear vars -except adeInfo
    close all

    % 导入 Cadence MATLAB 接口所需的命名空间（用于波形操作，）
    import cadence.utils.cdsPlot;
    import cadence.srrdata.*;
    import cadence.Queryry.*;

    % 1. 读取目标信号波形数据
    try
        % 方式一（推荐）：通过函数参数传入波形对象（可复用性更强，要求高版本matlab）
        % 若使用此方式，函数头部应改为：function results = my_calculation(wave)
        % 并且下方应使用：wave_data = ade2wave(wave);
        %
        % 方式二（当前）：直接指定信号路径（硬编码，仅适用于固定设计）
        % 此处使用 VT() 函数获取节点电压（Cadence 接口函数）
        % 注意：'/BG_lv' 应为仿真中正确的节点名称（如带层次路径）
        wave_data = VT('/BG_lv').y;   % 获取cadence ade中的波形数据点的 y 轴数值向量；
          VAR_val=VAR('fre');% % 获取cadence ade中的参数数值；
    catch ME
        % 若读取失败，抛出错误并显示原因
        error('读取波形 /BG_lv 失败：%s', ME.message);
    end

    % 2. 计算均值，可更换自己需要的处理语句
    mean_value = mean(wave_data);   % 计算所有数据点的平均值

    % 3. 打印结果（可选）
    % 打印均值，保留4位小数（示例格式，可根据需要调整）
    fprintf('信号 /BG_lv 的平均值：%.4f\n', mean_value);

    % 4. 组织返回结果
    % 将均值存入结构体，以便在其他脚本或 ADE 中调用
    results = struct('mean_value', mean_valuem,'VAR_val',VAR_val);
end

      复制成功





2.ADE XL中添加表达式

• 在你的 my_calculation.m 中，必须返回一个结构体，例如：

results = struct('mean_value', mean_value);

      复制成功





• 在 ADE 中添加一个新输出，类型选择 matlabexpr，表达式填 my_calculation()，名称填写mat。此时 ADE 会将返回值存入 mat 变量。
• 如果不想用默认名，可以在表达式中赋值，如

myResult = my_calculation()

      复制成功





但需要后续引用 myResult.mean_value。

• 再添加另一个 matlabexpr 输出，表达式填 mat.mean_value（或你自定义的变量名）。

3.仿真查看结果

   运行仿真后，查看输出结果，表达式：mat.mean_value 将显示matlab脚本处理后的返回数据。

4.其他

1）如果matlab表达式仿真出现error，请沟通IT确认已安装matlab，且cadence可调用matlab，同时在results处执行open matlab后再次尝试；

2）错误将在CIW展示，请知悉~；

3）根据测试来看，ade中的波形或者变量等原始数据可用于matlab脚本，区别在于：maltab中的表达式需要为单引号''，不能为“”，但是仅限于存储的VT、IT、VF等数据；

4）上述代码支持matlab 2018b及后续版本，如果为2018以上版亦可参考以下链接（复制搜索可见）：

• ade2wave - Extract waveform data from Cadence simulation run - MATLAB
• MATLAB-Based Eye Analysis in Cadence ADE - MATLAB & Simulink
