在高速数字系统、无线通信和精密测量中，一个核心挑战是如何生成一个极其稳定、纯净且频率精确可控的时钟信号。

此时，锁相环（Phase-Locked Loop, PLL） 便从幕后走向台前，成为现代电子系统中不可或缺的“频率驯兽师”与“时序指挥官”。

本文将深入剖析PLL的技术内核，揭示其如何完成从“追逐”到“锁定”的精密舞蹈，并探讨其实际应用与设计陷阱。

https://edu.eeeknow.com/series/XL100774xxxxxx

一、 PLL核心：一个精妙的负反馈控制系统

简单来说，PLL是一个通过反馈控制，使输出信号的相位和频率与输入参考信号保持严格同步的电路系统。

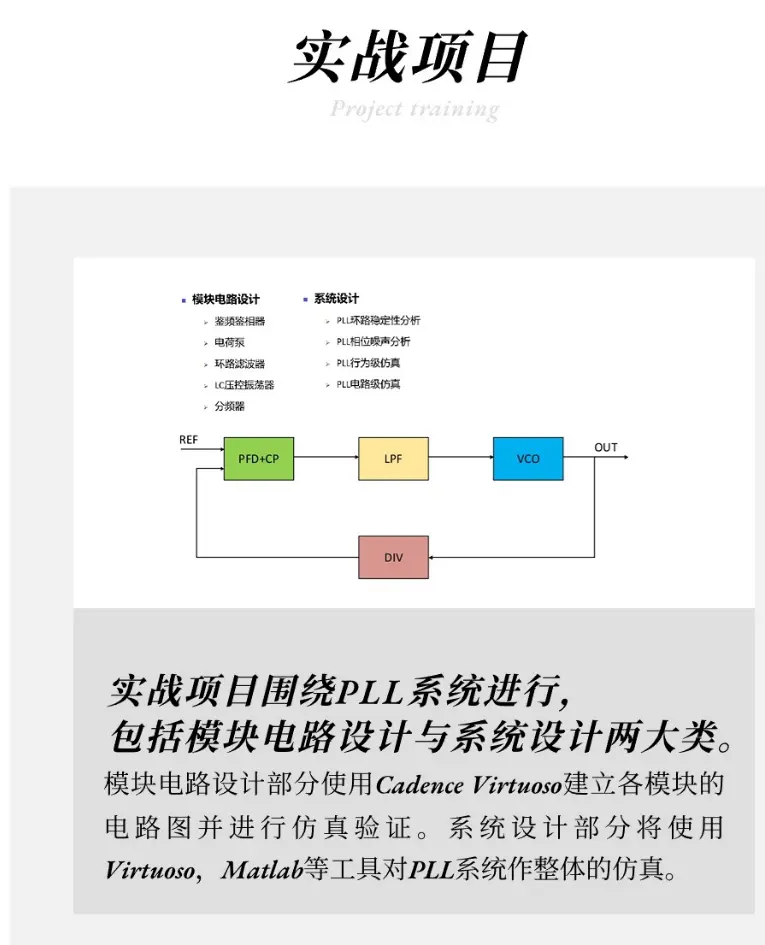

其经典架构包含五个关键部分，构成一个完整的反馈环路：

1. 相位/频率检测器： 这是环路的“裁判”。它持续比较参考时钟和反馈时钟的相位差，并输出一个与相位差成正比的误差信号。早期的PFD还存在“死区”问题，现代设计已能实现近乎线性的检测。
2. 电荷泵： 作为“执行机构”，它将PFD输出的数字误差脉冲，转换为电荷的注入或抽出，从而控制后续滤波器的电压。
3. 环路滤波器： 这是整个PLL的“大脑”与性能关键。通常为低通滤波器，它平滑电荷泵输出的电流脉冲，生成一个干净的控制电压，并决定了环路的动态特性——稳定性、锁定速度、带宽和噪声抑制能力。
4. 压控振荡器： 作为“频率生成器”，VCO根据滤波器输出的控制电压，线性地改变其输出频率。它是整个环路增益的主要来源，也是相位噪声的主要贡献者之一。
5. 分频器： 这是实现频率合成的“魔术师”。它将VCO的高输出频率进行N分频，再送回PFD与低频参考时钟比较。通过改变分频比N，我们就能以参考时钟的精度，产生 Fout = N * Fref的任意高频信号。

锁定的本质：

当环路锁定后，PFD检测到的平均相位差为零，控制电压稳定，VCO输出频率与参考频率成严格整数倍关系，且相位保持恒定。这是一种动态的平衡。

https://edu.eeeknow.com/series/XL100774xxxxxx

二、 模拟与数字的融合：PLL的技术演进

• 模拟PLL： 早期完全采用模拟乘法器作为鉴相器，适用于解调等应用，但频率捕捉范围窄，设计复杂。
• 数字PLL： 现代主流。其PFD、分频器乃至VCO（如DCO）均可数字化，具有抗干扰强、频率合成灵活、易集成的优点。全数字PLL 更是用时间数字转换器和数字滤波器替代了模拟部分，成为先进工艺节点下的宠儿。

三、 核心战场：PLL的四大关键应用

1. 时钟生成与分发： 这是PLL最广泛的应用。例如，在处理器中，一颗低频、稳定的晶振通过PLL倍频，产生内核、总线和外设所需的各种高频时钟，并确保各时钟域间的确定相位关系。
2. 频率合成： 在无线通信的收发器中，PLL是频率合成器的核心。它能够快速、精确地在不同信道间跳频，为混频器提供本振信号，其频谱纯度和切换速度直接决定了通信质量。
3. 时钟与数据恢复： 在高速串行链路中，数据流本身不附带时钟。CDR电路利用PLL从数据跳变沿中提取出时钟信号，并用此时钟来精准采样数据，是SerDes技术的基石。
4. 同步与解调： 在调频/调相信号的解调中，PLL能追踪输入信号的相位变化，其控制电压即直接反映了调制信号。同样，它也用于使分布式系统同步于一个主时钟。
9.

https://edu.eeeknow.com/series/XL100774xxxxxx

四、 工程师的挑战：PLL设计中的关键权衡

设计一个优秀的PLL，是在多个矛盾诉求间寻找最佳平衡点：

• 相位噪声 vs. 锁定时间： 环路滤波器带宽是关键。窄带宽能有效滤除VCO噪声和参考时钟抖动，得到更纯净的输出，但会减慢锁定速度。宽带宽能快速锁定并抑制VCO的低频相位噪声，但会让参考噪声和PFD噪声更容易通过。
• 杂散抑制： 电荷泵的周期性开关、电源耦合、 substrate噪声等都会在输出频谱上产生不希望的杂散。精心设计电荷泵匹配、布局布线和电源去耦至关重要。
• 死区与非线性： PFD的死区会导致锁定时的静态相位误差和抖动恶化。优化PFD设计以消除死区，是保证高性能的前提。
• 集成与封装： 在SoC中，PLL容易受到数字开关噪声的干扰。采用独立的电源域、深阱隔离和谨慎的版图规划是保护这个“模拟明珠”的必要手段。

结语

从简单的时钟倍频到复杂的毫米波通信，PLL技术始终是连接数字世界与模拟世界、时域与频域的桥梁。

理解其反馈控制的核心哲学，驾驭其在噪声、速度与精度间的微妙权衡，是每一位高速数字与射频工程师的必修课。

在追求更高性能、更低功耗、更小尺寸的未来，PLL的设计艺术，仍将继续演进。
