CADENCE之ORCAD原理图绘制：从入门到精通

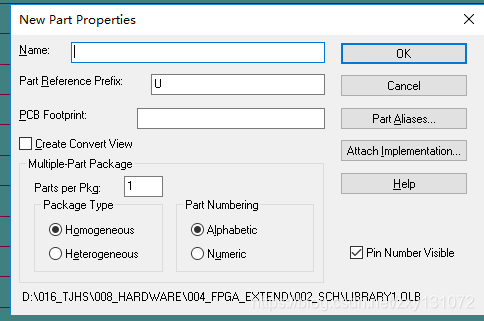

元件 类  型区分：

Homogeneous：同质的，比如 NE5532 里有两个一样的运放

Heterogeneous：异质的，一个 Package 里有不同的功能单元

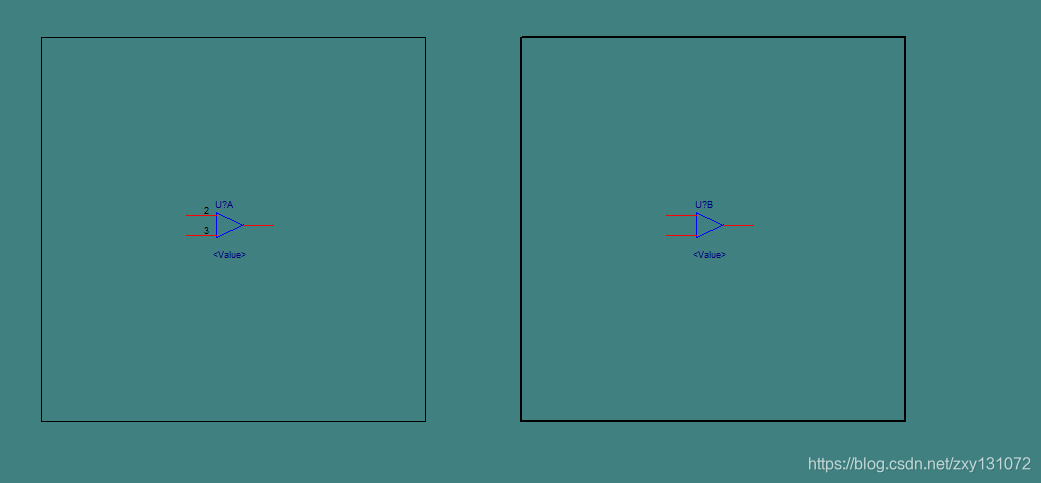

U?A 和U?B 两个Part，均有Pin4 和Pin8，在homogeneous 类型元件里是合法的

heterogeneous 类型的元件的管脚是不能有 重复的

View/Package,可以看一下Package

添加常用元件库（OrCAD Capture CIS 自带的元件库）：Discrete.olb

旋转元件：

选取元件，然后按 R 键，或者右键点击，选择Rotate

同一个页面内建立电气互连：

放置 wire  ，90 度转角，任意转角

OrCAD Capture CIS 的默认连线是按照90 度角连线；如果想可以任意角度连接，按住Shift 键，这时鼠标再连线就可以了

在连接点上，再放置一个连接点，就可以删除掉

放置 net alias 方法，连接网络只适用于同一页面，不同页面的连接不可以使用放置net alias 方法

不同页面的连接应该使用 Off-Page connector

没有任何 电气连接 的管脚应该标示为没有连接，否则，进行规则检查时，会报告出错

建立电气连接的注意事项

（1）不要用元件的管脚直接与另一个元件的管脚连接，一定要通过线进行连接，这样做，可以保证在任何情

况下，不会出错

（2）电源与元件的管脚，以及地与元件的管脚都不可以直接连接，一定要通过线进行连接

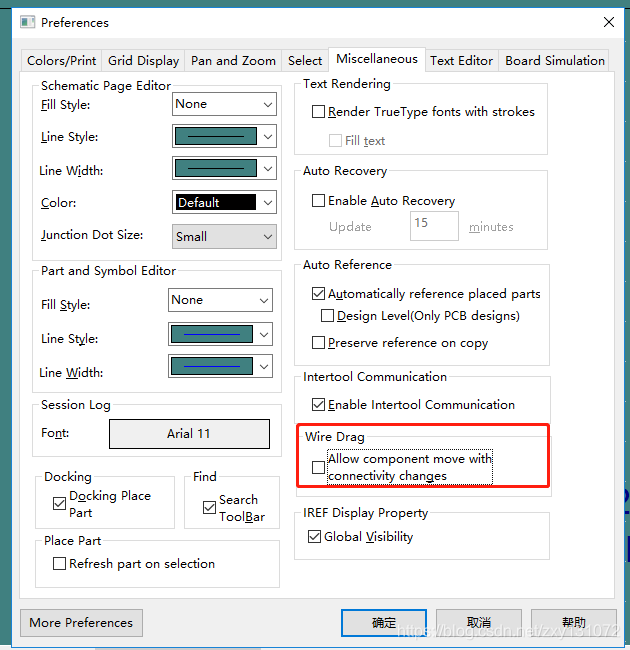

（3）可以通过软件设置，不允许这样连接；在Options/Preferences 下，Miscellaneous Tab，如下图，将方框内的选项去掉。

总线命名规则：

以 ED[0:31]为例说明如下：

ED 为Basename，Basename 不可以以数字结尾

[0:31]为总线数量标示，也可[0,,31]这个标示

Basename 与[0:31]之间不可以有空格

通过 Bus Entry 来连接各个信号线到总线，按 F4 键依次放置，放置时，最好从编号最小的开始

使用 Off-Page Connector 进行不同原理图页面之间建立电气连接
