从Altium到PADS：元件库入门难点解析

要说起PCB设计软件， 在国内Altium designer在用户使用量来说决定是NO1，虽然它越来越庞大，功能也不是最强大的，有时会崩溃，有时卡机等诸多问题，但这并不影响它的占有率，因为在学校里学的都是它，而且它集成度高，使用起来非常简单，最重要的是它的几个炫酷功能足以收获一大批粉丝，一个是线性放大缩小功能，一个是3D功能，这可以说在PCB领域没有对手。

虽然它在国内迷惑了一大批粉丝，但最核心的布线功能比起PADS、Cadence还是要略逊一筹，它适合做4层以下简单板子效率很高，但也可以做十几层的，只是很吃硬件配置，不是很流畅，功能也有些弱，所以很有必要学习下PADS或Cadence。

一、今天主要介绍下PADS如何入门，有好多用惯了AD的再学PADS，觉得很不习惯，觉得很难操作。作为一个也是刚从AD过渡到PADS的使用者觉得，其实PADS的菜单操作比AD要少很多，觉得入门难，最为关键的是元件库这一块，因为它不像AD集成库那样简单直观，PADS里将元件库分为了四个部分，“逻辑“、“元件”、”封装”和“线” 。

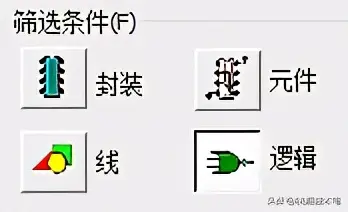

元件库包含的4个部分

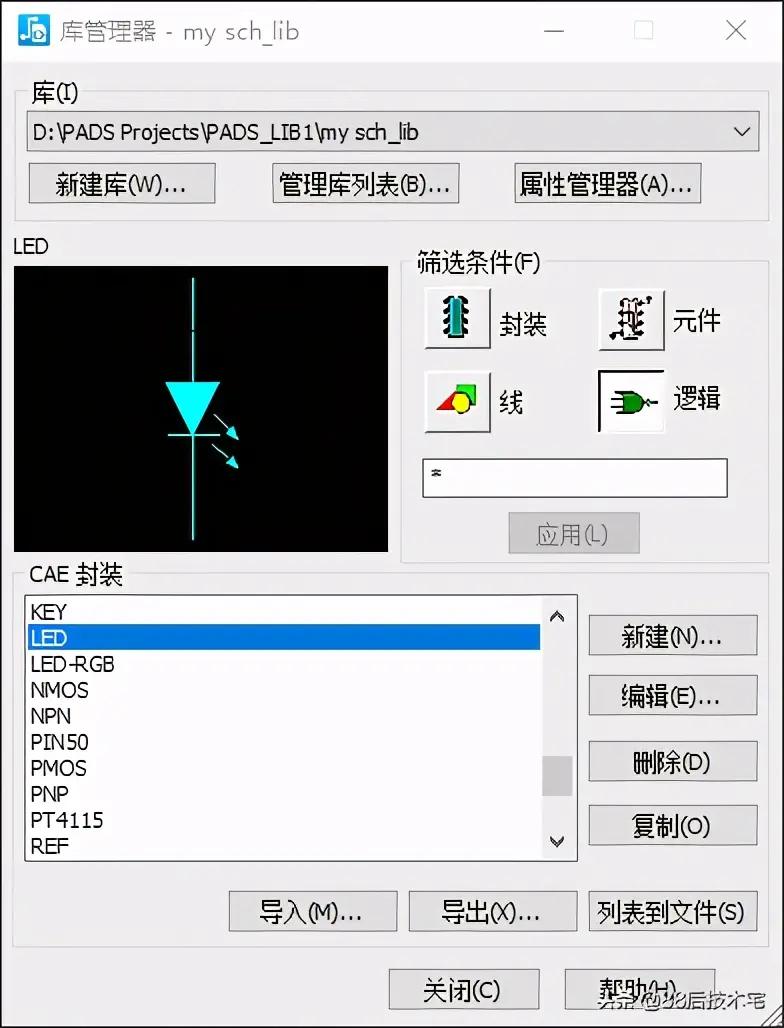

1、“逻辑”，这里面放的只是原理图封装的2D图形，它没有任何连接属性，在建“元件”时被调用。

逻辑库

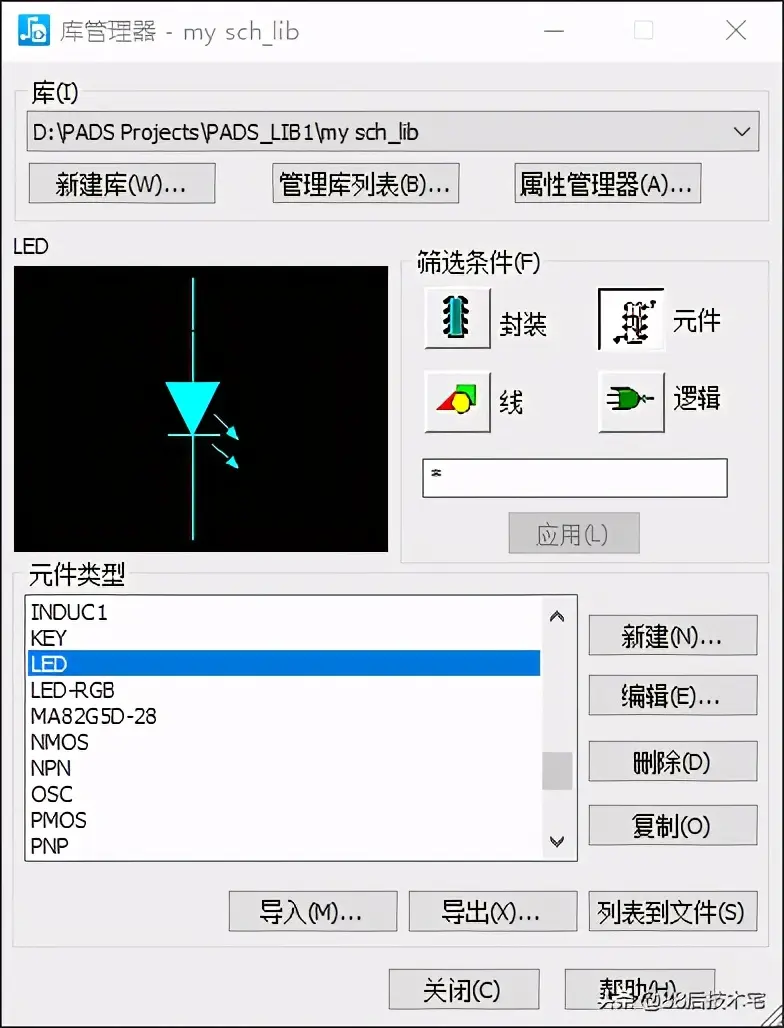

2、“元件”，这里面放的就是画原理图时实际调用的封装了，它是用“逻辑”库里的2D图形，再加上引脚编号属性、元件类别编号，再添加上PCB封装就可以使用了。

原理图元件库

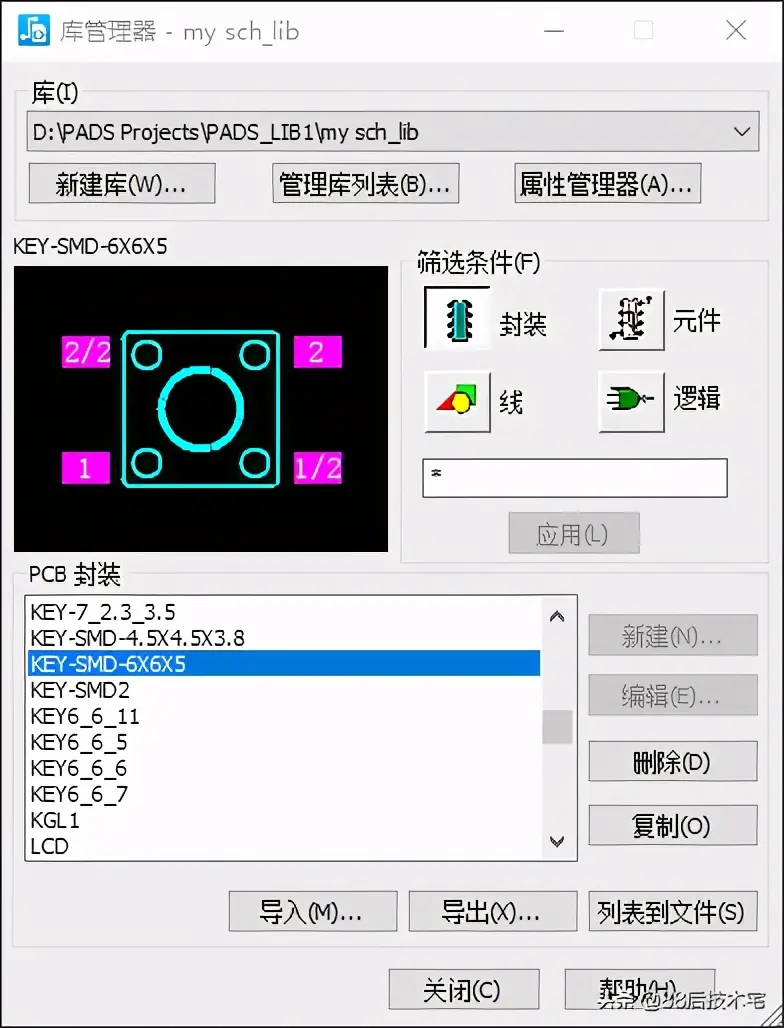

3、“封装”，这里就是指的就是画PCB时调用的封装了，包含了实际元件的焊盘和2D外形。

PCB封装库

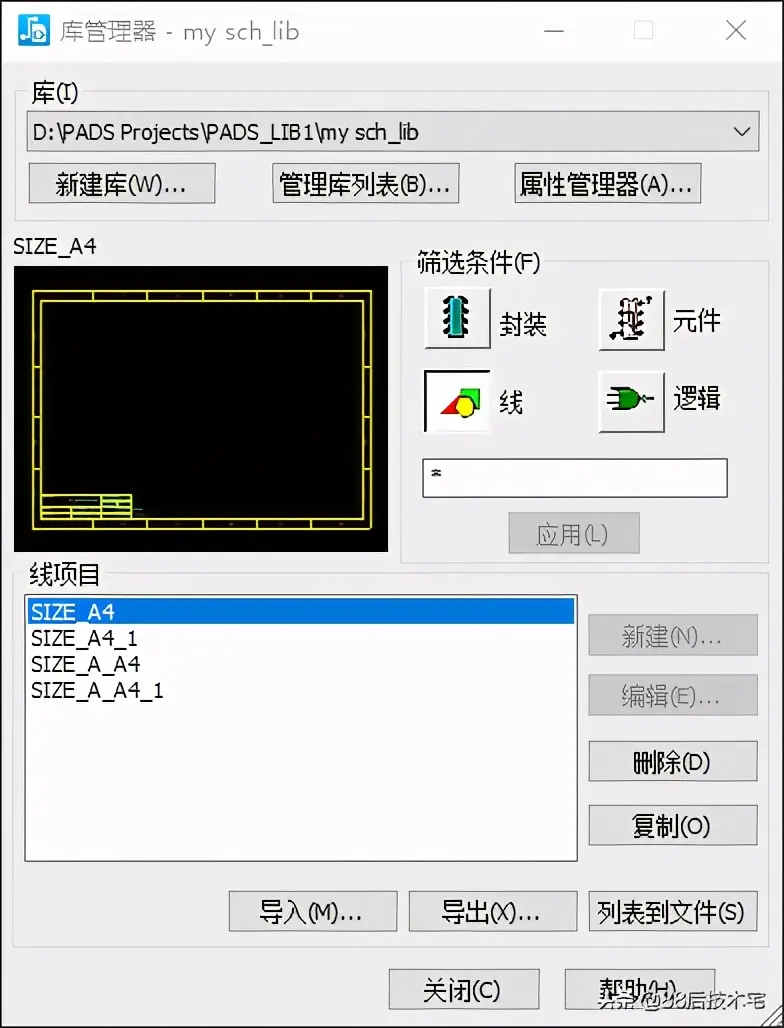

4、“线”，就是在原理图库里调用自己自定义的一些2D图框之类的，如原理图模板。

自定义2D图框

二、接下来通过新建一个元件实例来理解下这几个部分。

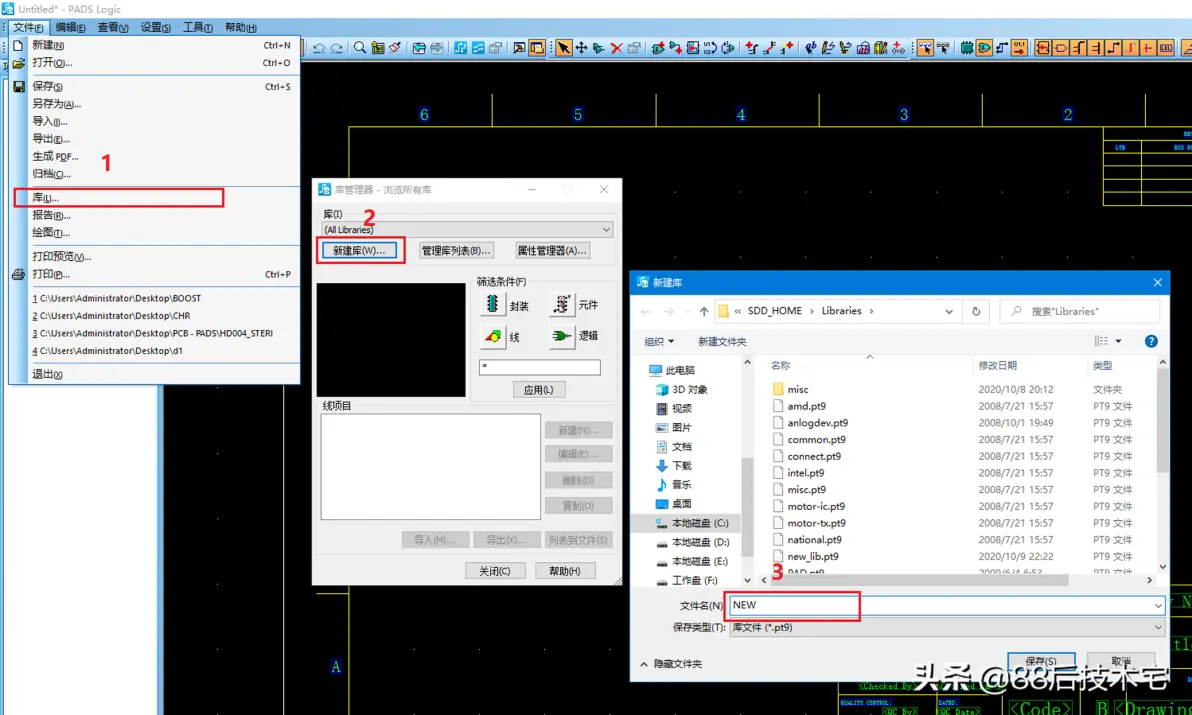

1、首先按下图操作新建一个库命名保存。

新建库并保存

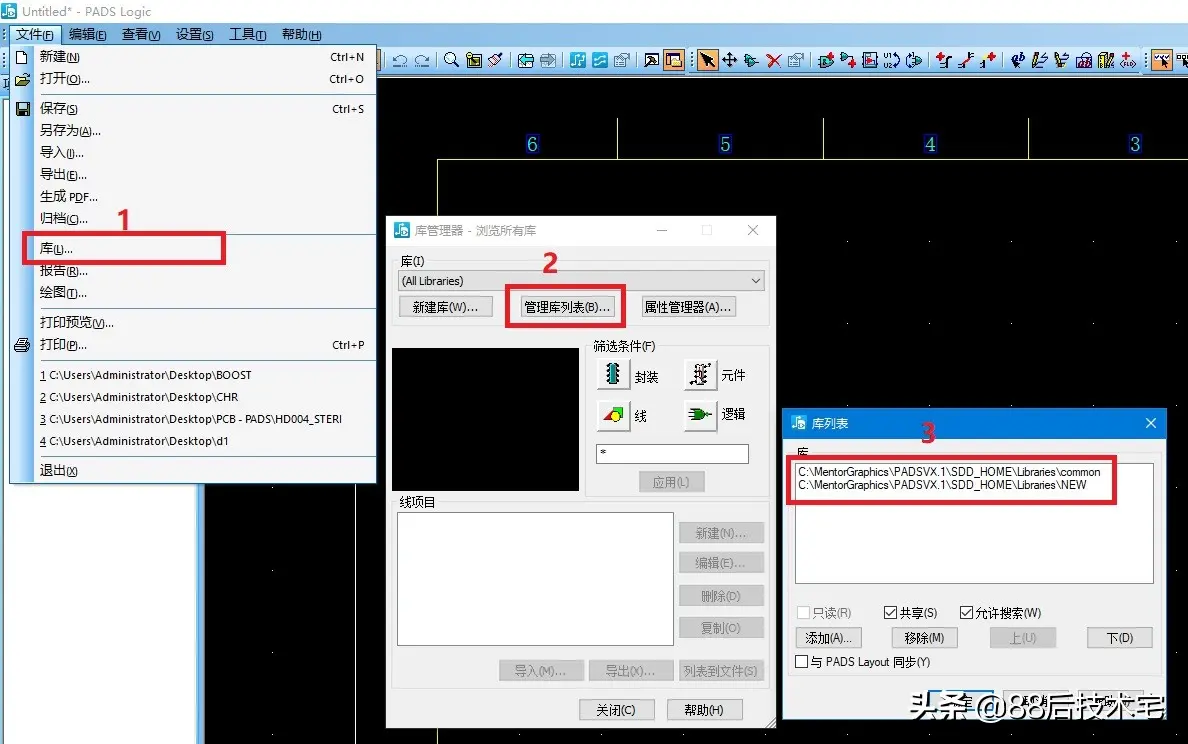

2、按下图操作将其他元件库移除，但要保留common库，里面含有元件引脚封装

3、选择新建的元件库，然后选中“逻辑”，接着点击“新建”，即可进入2D绘图。

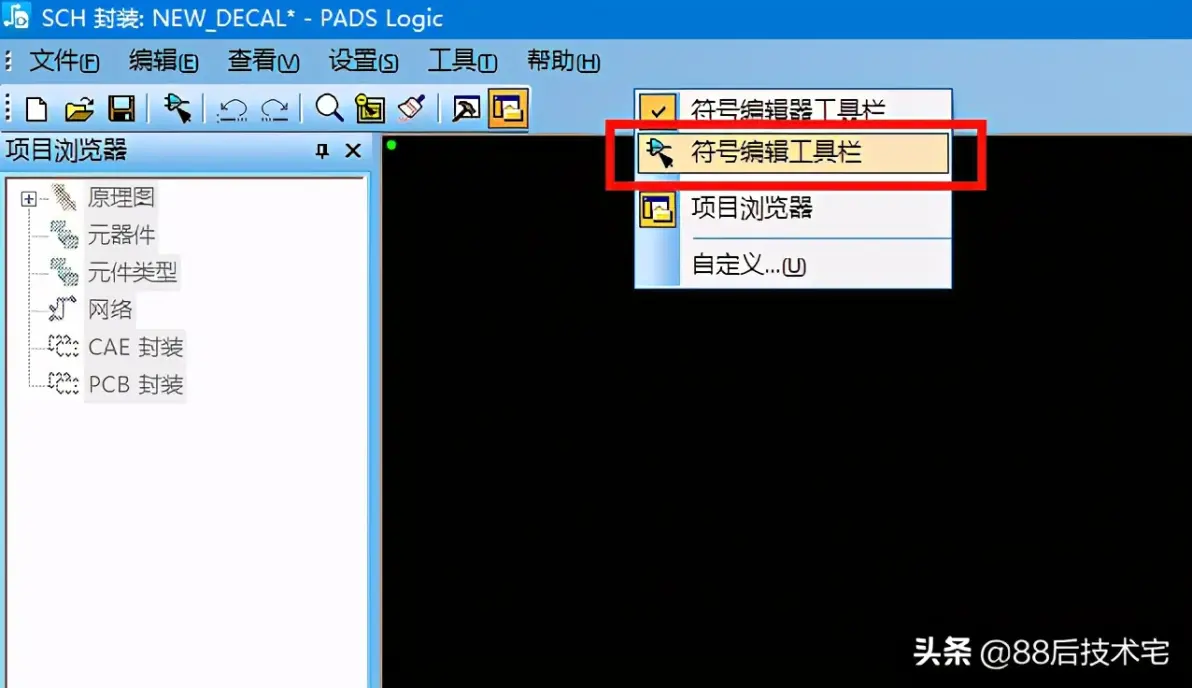

4、在菜单栏右键按下图选择，调出绘图工具栏

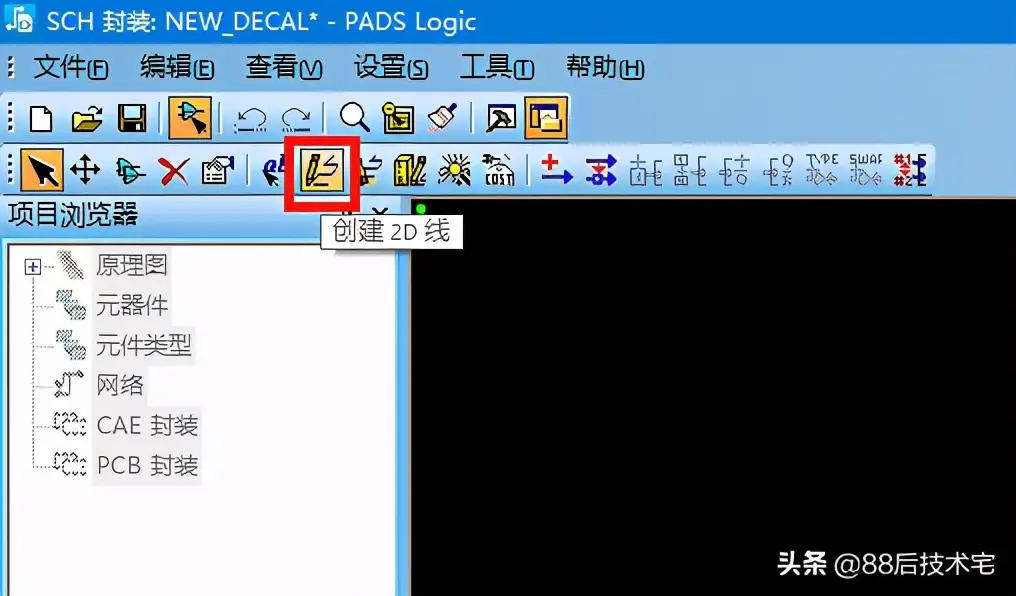

5、按下图选择“创建2D线”图标，开始绘原理图2D线

绘图2D线

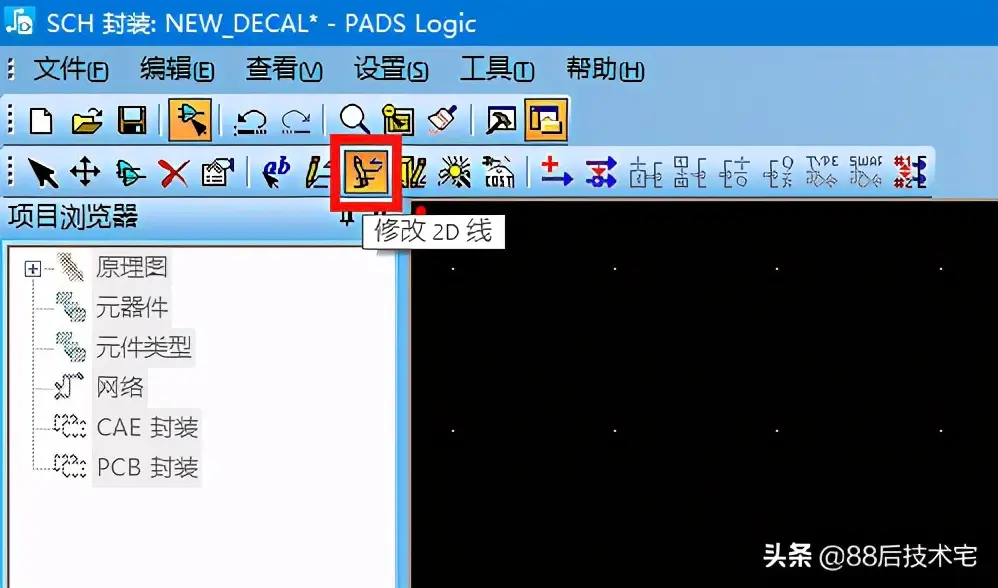

按下图选择“修改2D线”图标，可以修改原理图2D线

修改2D线

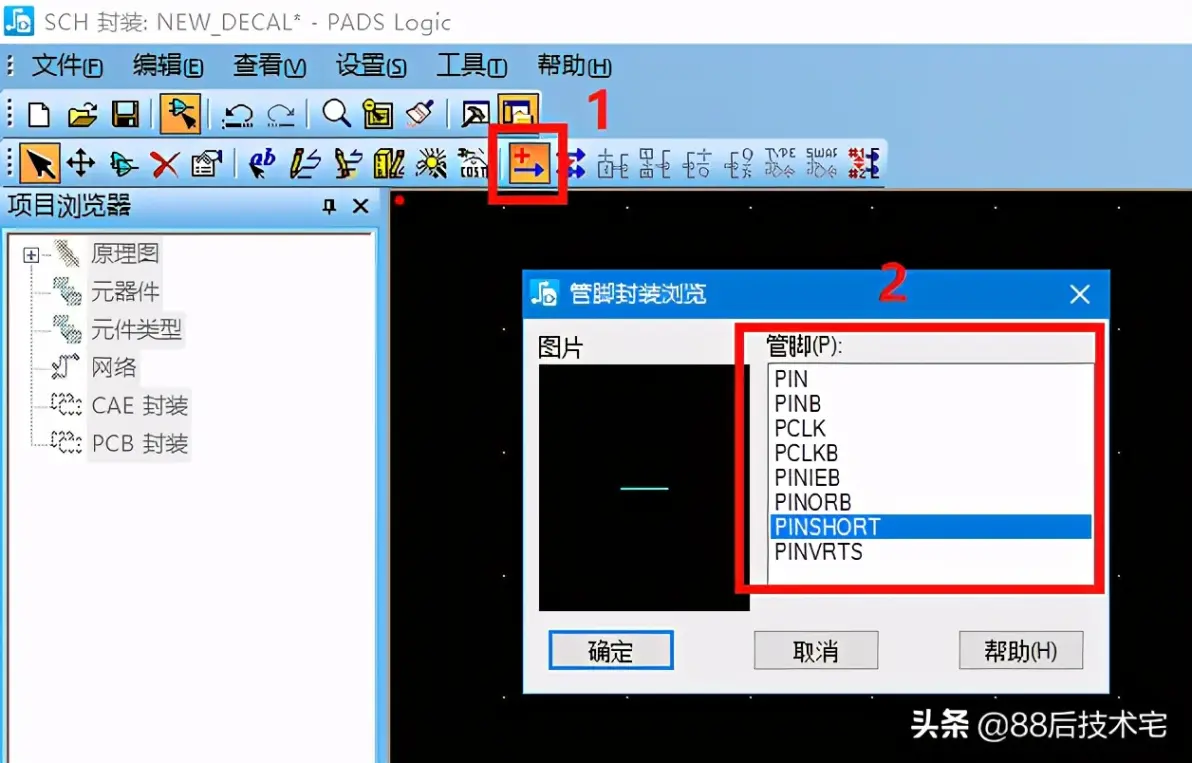

按下图操作放置引脚

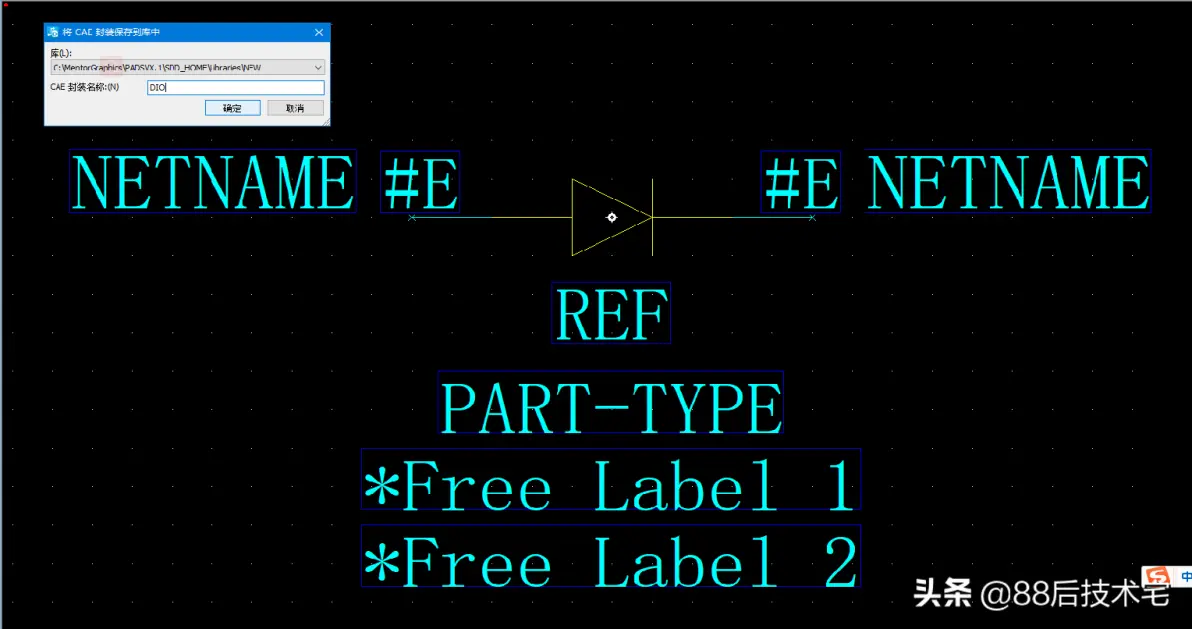

6、图绘制完成，按下图保存，命名后退出。

绘制完成保存退出

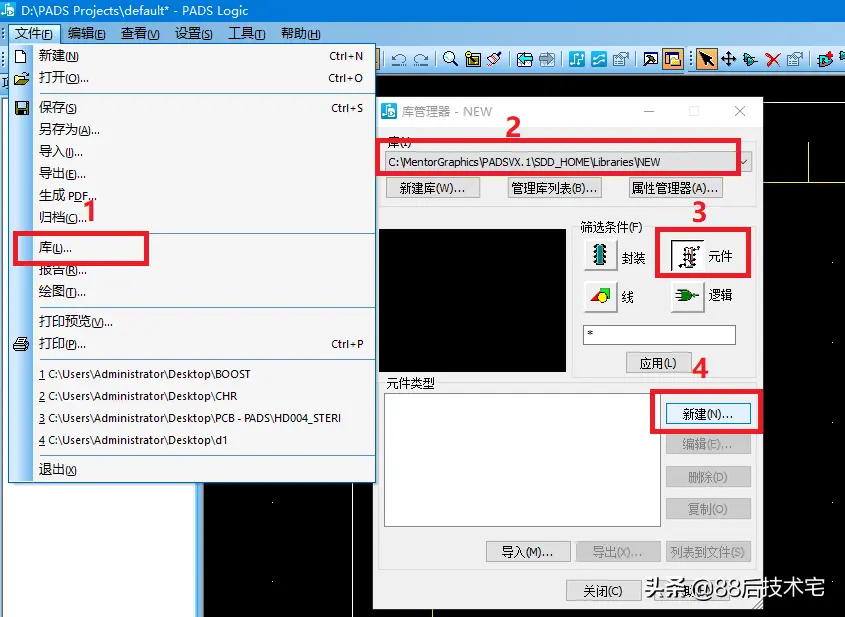

7、接下来进行原理图封装编辑，按下图操作

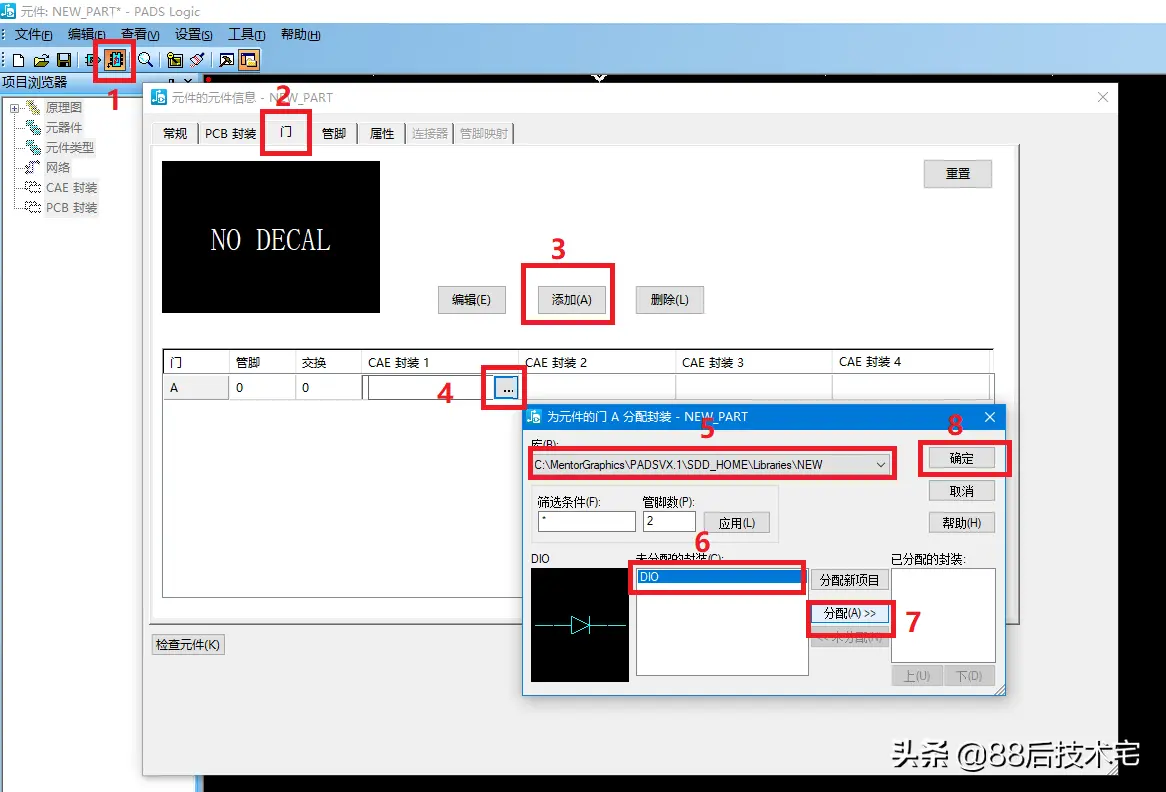

8、进入原理图封装编辑界面，按下图菜单操作，选择上面绘制的“逻辑”2D图

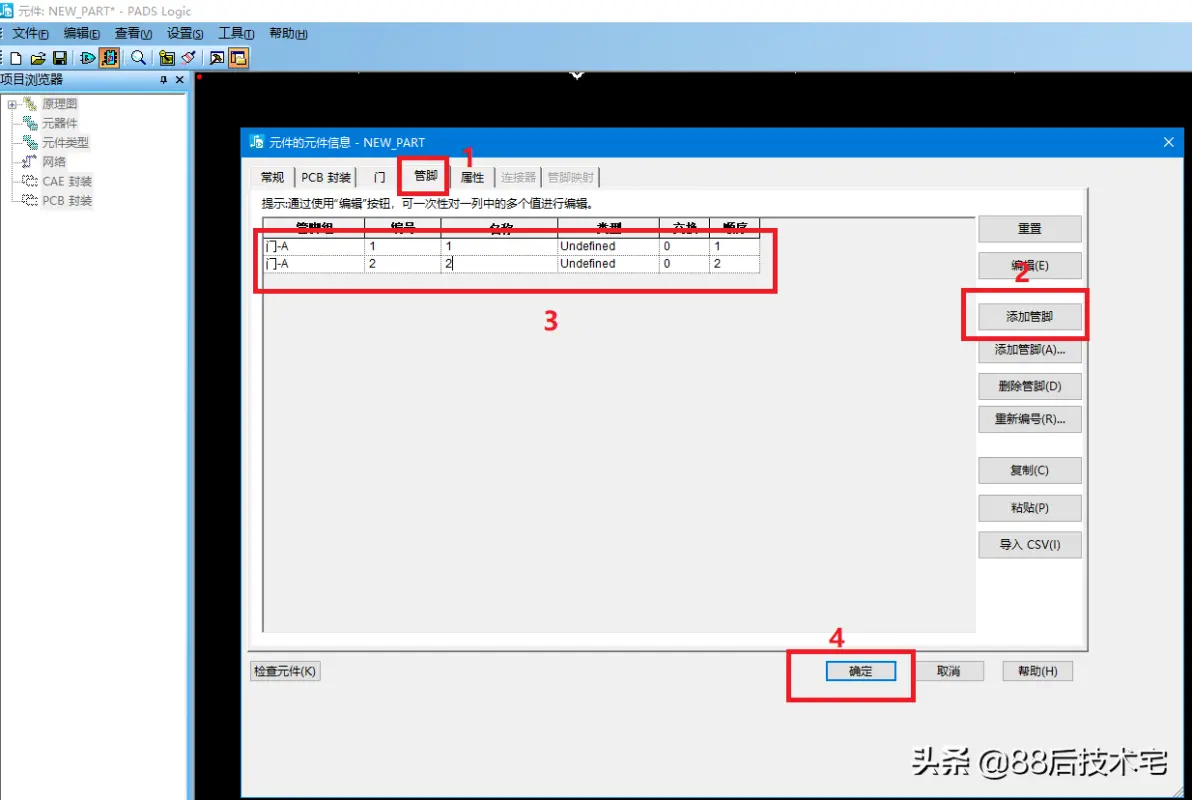

9、按下图操作，添加管脚编号名称。

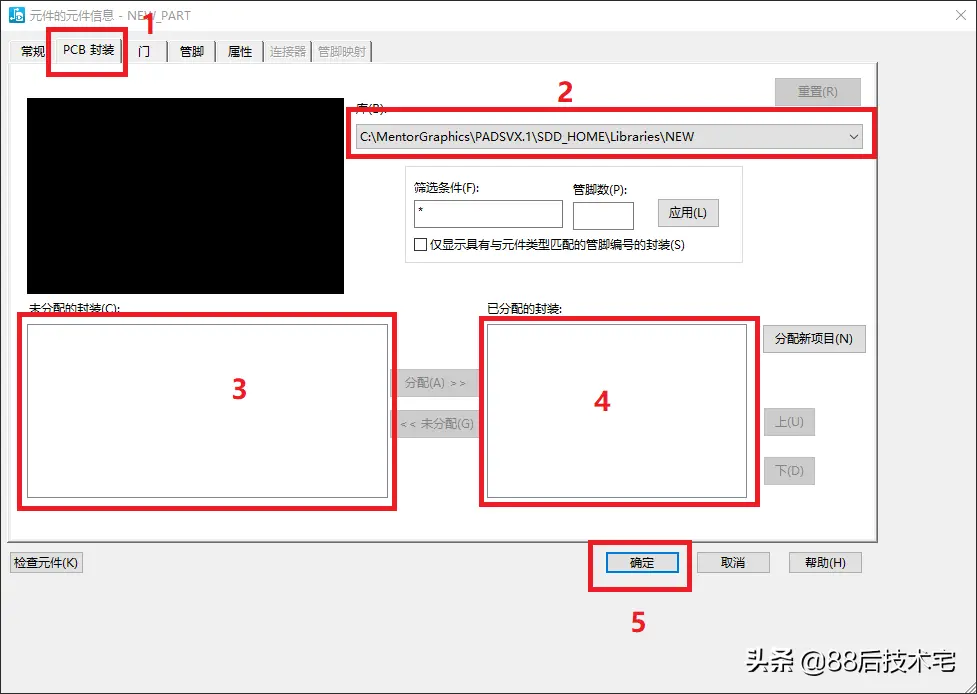

10、有PCB封装的可以按下面步骤操作，没有的可以以后在原理图里添加。

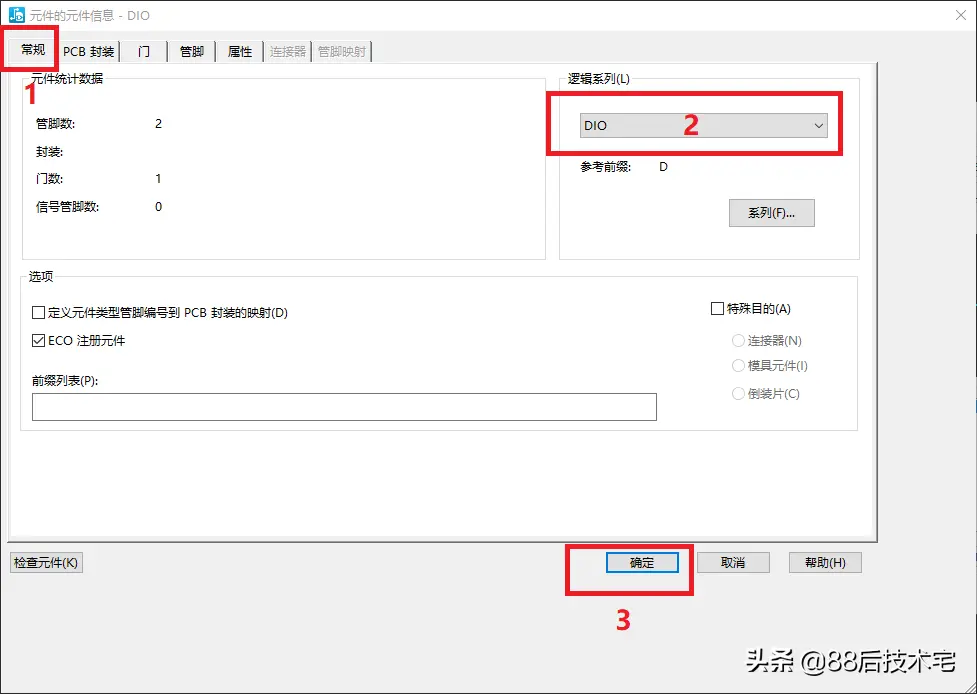

11、选择元件类型，就是元件编号前缀，没有的可以点“系列”自己添加编辑，然后再选择。

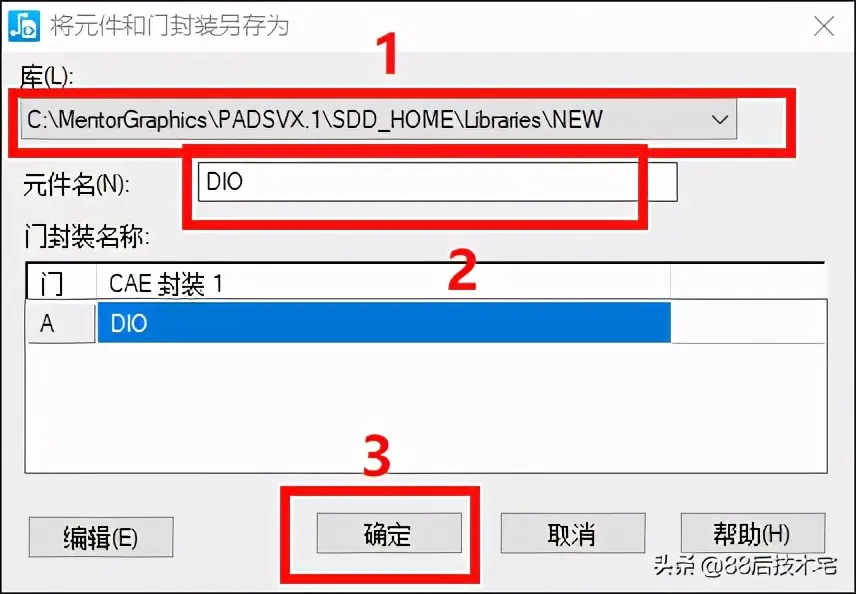

12、点击保存命名后退出，至此原理图元件制作完成。

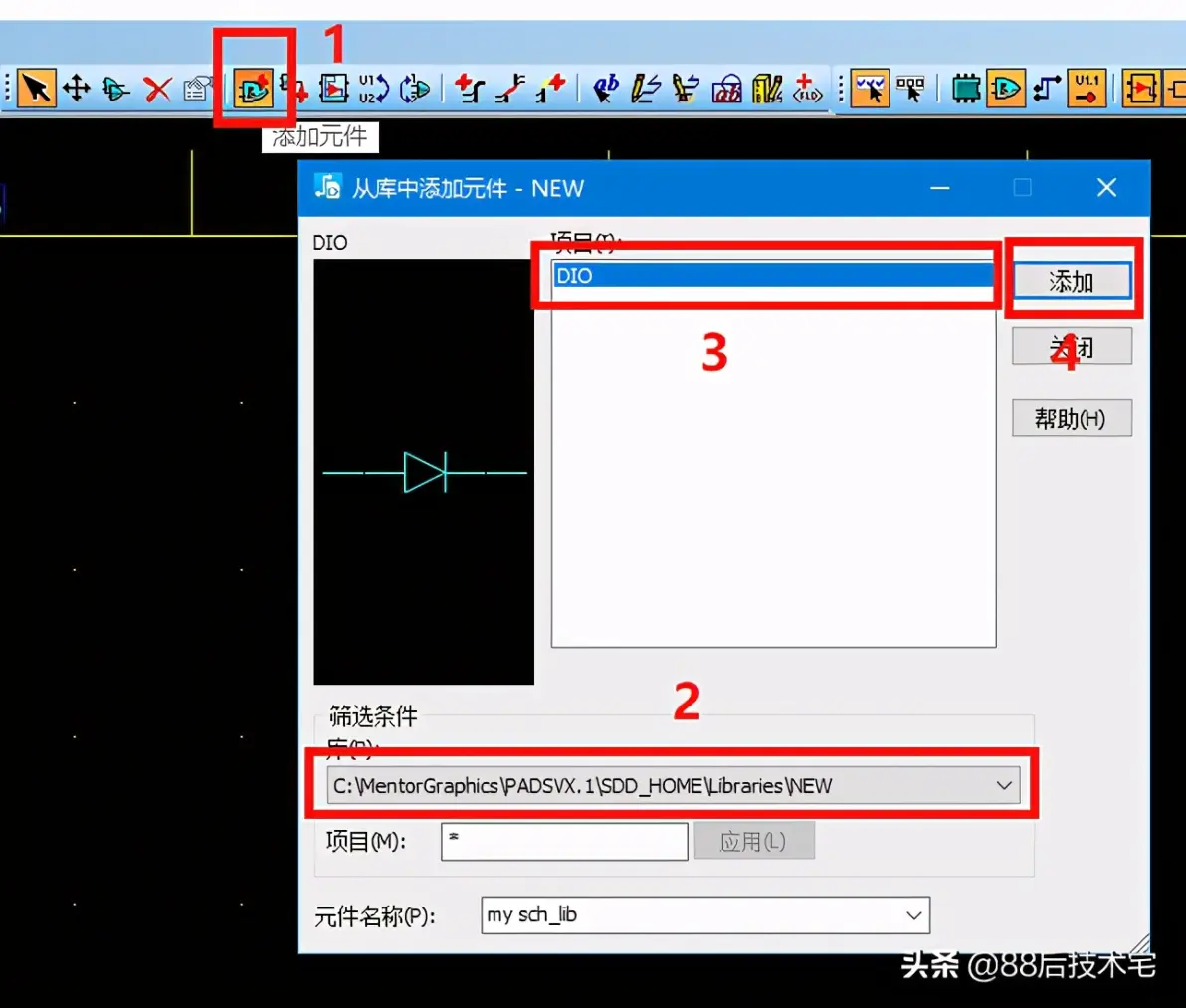

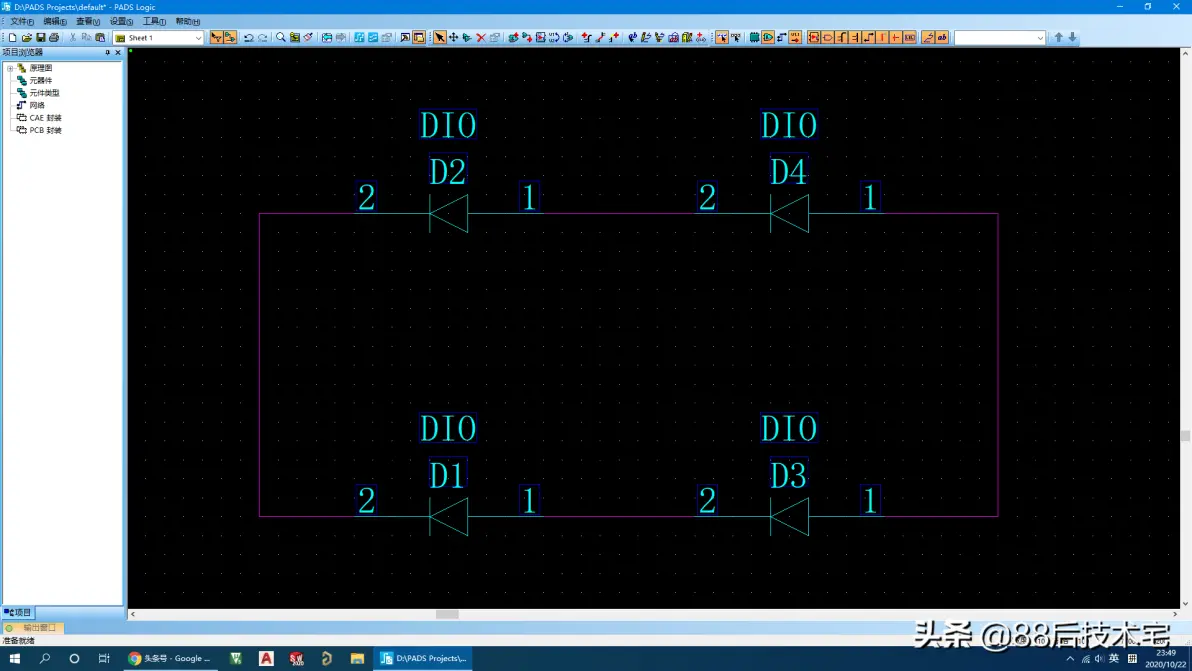

三、回到原理图验证刚才新建的原理图元件，按下图操作。

喜欢的话点赞评论转发吧，加关注可享更多干货内容！

还有其他问题的话可以关注微信公众号：凡亿PCB

一起来探讨吧！！

以上来源于：头条88后技术宅
