Ansa笔记第十期：自动抽中面、批量画网格、批量扩孔、自带脚本批量改名

抽中面自动与手动，点击Mid.Surface（用功能抽的中面pid内具有模型的真实厚度）

勾选该选项则自动抽中面。

不勾选batch process则手动选则两个面和厚度面。

批处理画网格。

点击屏幕上方工具(Batch mesh)

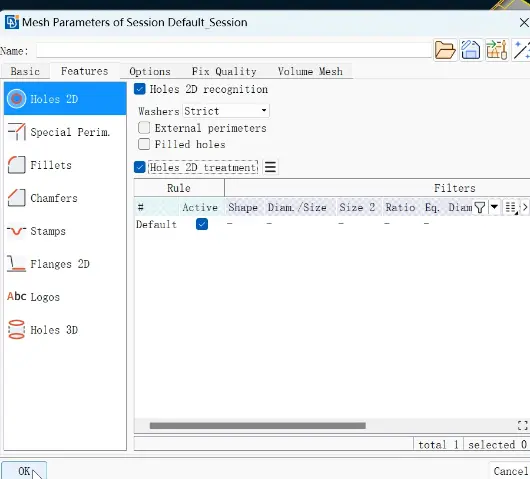

双击mesh parameters下的Untitled，弹出mesh parametrs界面，设置网格尺寸，设置特征等，进行washer扩孔等，也可导入特征文件。(双击右边Quality下面的Untitled可以设置网格质量参数，也可导入质量参数文件，如果外面已经设置就可以不用设置了)

回到批处理窗口，双击contents下的0。

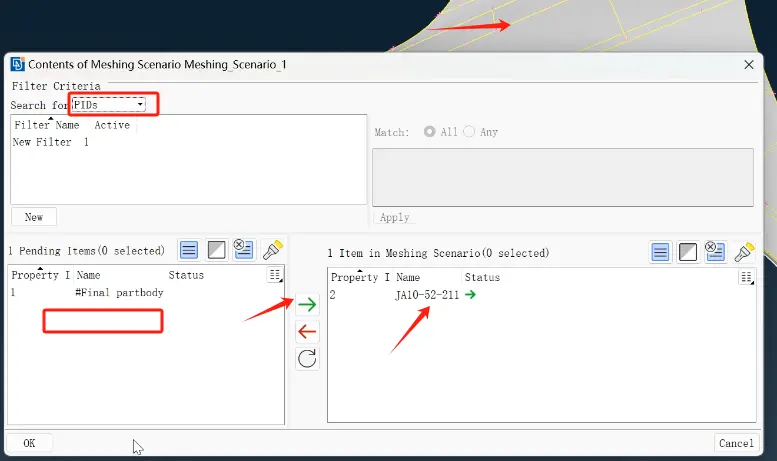

选择需要画网格的面pid

点击run

特征管理器

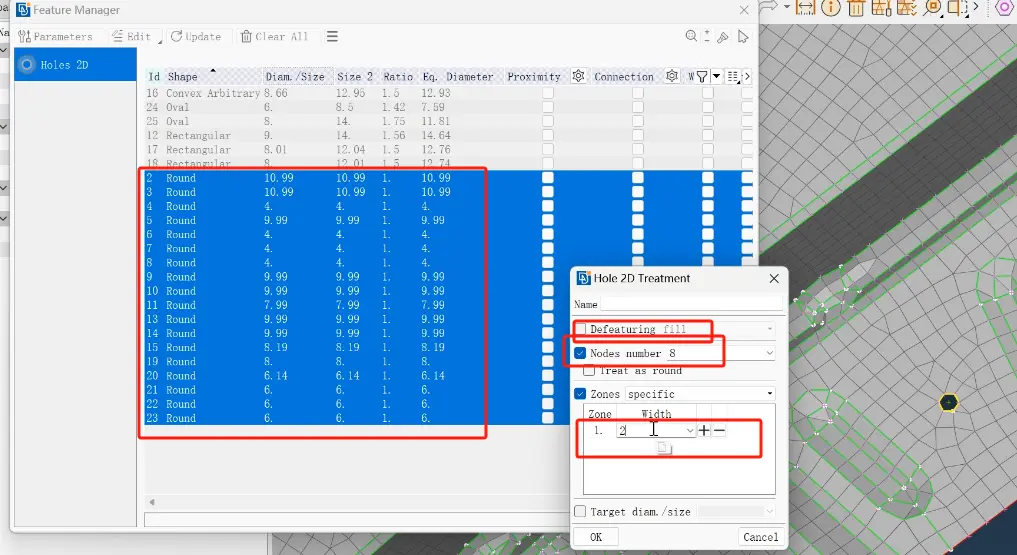

点击屏幕上方工具(Features)→点击Parameters→勾选一个或多个自己需要操作的特征(如勾选holes 2d)→recognize→特征管理器窗口会出现刚刚识别到的孔，然后选择需要操作的孔(可在图中选择)，右键→mesh treatment→new

扩孔：defeaturing对孔的处理，fill表示填充补孔；Nodes number表示孔节点数，zones的width表示向外偏移多少

自带插件改名

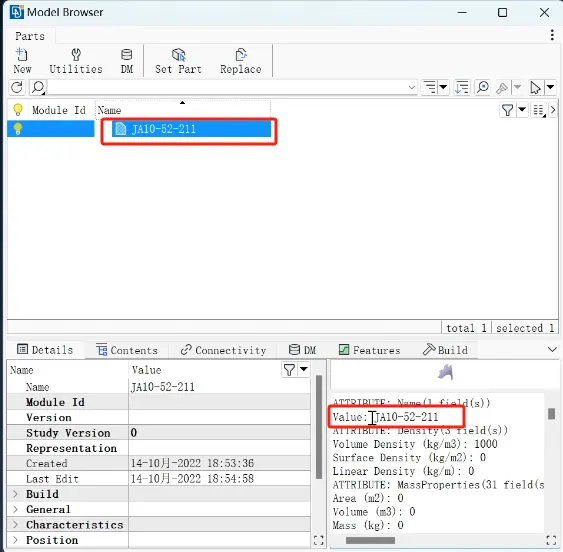

通过ansa自带插件把原模型内部件名字给换到pid内的名字。

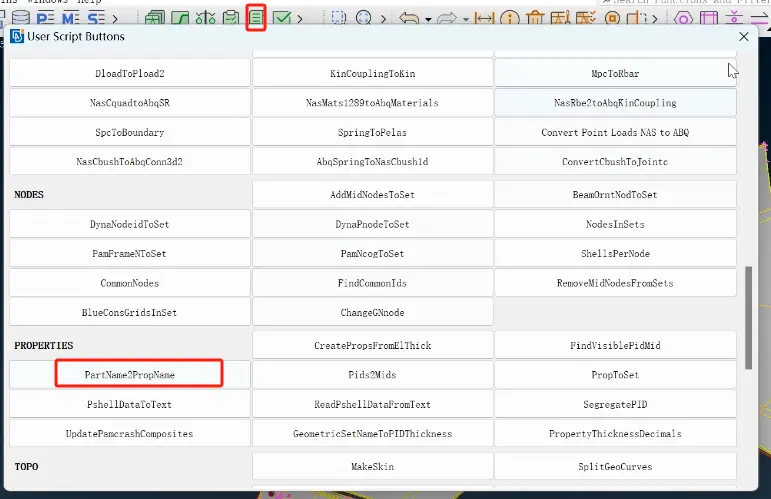

使用脚本(前几期已提到如何开启ansa自带脚本)

移动功能：

屏幕上放工具看找到移动工具

屏幕右下角，勾选两个yes，一个part只移动一部分，不会断开，连接处的单元会被拉长。
