ANSA Batch Mesh批处理网格划分的时候怎么保留曲线特征线

`Batch mesh` 跑完之后，模型上原本该有的倒角线、法兰边没了，网格直接跨过去，跨得干干净净。重新手动补线比一开始就不做批处理还费时间。

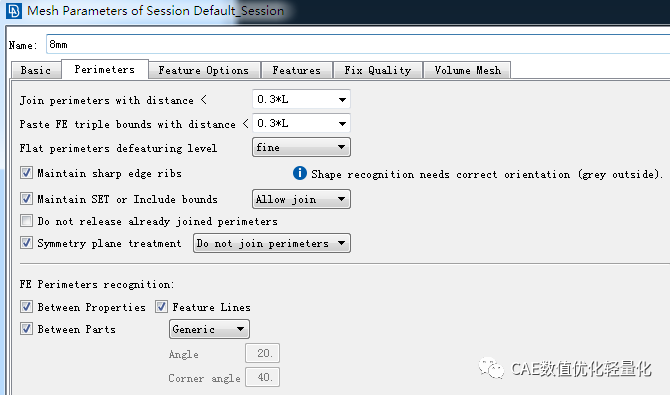

进入 Batch Mesh 的路径是 `Mesh > Batch Mesh`，或者在工具栏上找那个齿轮带网格的图标。双击特征参数设置下方的 `Untitled` 进入 Mesh Parameters 窗口，顶部选项卡一排，点 `Perimeters Handling`。

这个选项卡里是边缘的自动识别、处理和去特征设置，需要保留的重要特征就在这儿控制。勾选 `perimeter treatment`，前面那个复选框打上。不勾的话下面建的所有 treatment 都不生效。

然后建新的 treatment。Perimeters Handling 面板里有一个 treatment 列表，点 `New` 或者加号，新建一条。新条目建好之后右边有几个参数要设，`Join` 是其中一个，下拉选 `Forbid`。这个参数的意思是禁止 perimeter 在网格重构过程中被自动合并或者跨过，模型里原有的特征线必须保留，批处理算法不能为了追求网格质量把这些线抹掉。

`Forbid` 和 `Allow` 的区别在实际跑的时候能看出来。默认是 `Allow`，算法觉得某条 perimeter 太短或者太密，会把它跟相邻的合并，合并之后特征线就在网格上消失了。设成 `Forbid` 之后这些线被强制保留，网格质量可能会因此差一点，但特征线不会丢。

之前做一个塑料卡扣的批处理，卡扣根部有一段 R2 的圆角，面积不大。Batch Mesh 跑完打开一看，圆角区域变成了一整片平网格，R 角特征全没了。重新建 perimeter treatment，`Join` 设成 `Forbid`，跑完之后圆角还在，网格稍微密了一点，但特征线保住了。当时笔记本电池快没电了，插着充电器跑到桌角外面，线拖在地上，旁边的人走来走去踢了两次，最后蹲在地上把参数改完提交的。

treatment 建好之后记得在 Perimeters Handling 面板顶部把新建的这个 treatment 设为默认或者应用到需要的部件上，不然建了也不起作用。`Perimeters Handling` 里面除了 treatment 之外还有边缘的自动识别参数，搜索距离之类的，那些保持默认就行，主要改的就是 treatment 里面的 `Join` 这一项。

路径汇总：`Mesh > Batch Mesh` 进入批处理，双击 `Untitled` 进 Mesh Parameters，选 `Perimeters Handling` 选项卡，勾选 `perimeter treatment`，新建 treatment，`Join` 选 `Forbid`。跑之前确认 treatment 已经应用到了目标部件上。
