BETA_ANSA使用教程,来看一下

1.4 -几何清理与2D网格划分(Geometry Clean-up and Shell Meshing) - Part 4 P4 - 23:36 important-1

1.5 -几何清理与2D网格划分(Geometry Clean-up and Shell Meshing) - Part 5 P5 - 30:53

1.6 -几何清理与2D网格划分(Geometry Clean-up and Shell Meshing) - Part 6 P6 - 19:08 开始网格的划分

1.6 -几何清理与2D网格划分(Geometry Clean-up and Shell Meshing) - Part 6 P6 - 38:37

1.7 -几何清理与2D网格划分(Geometry Clean-up and Shell Meshing) - Part 7 P7 - 19:10

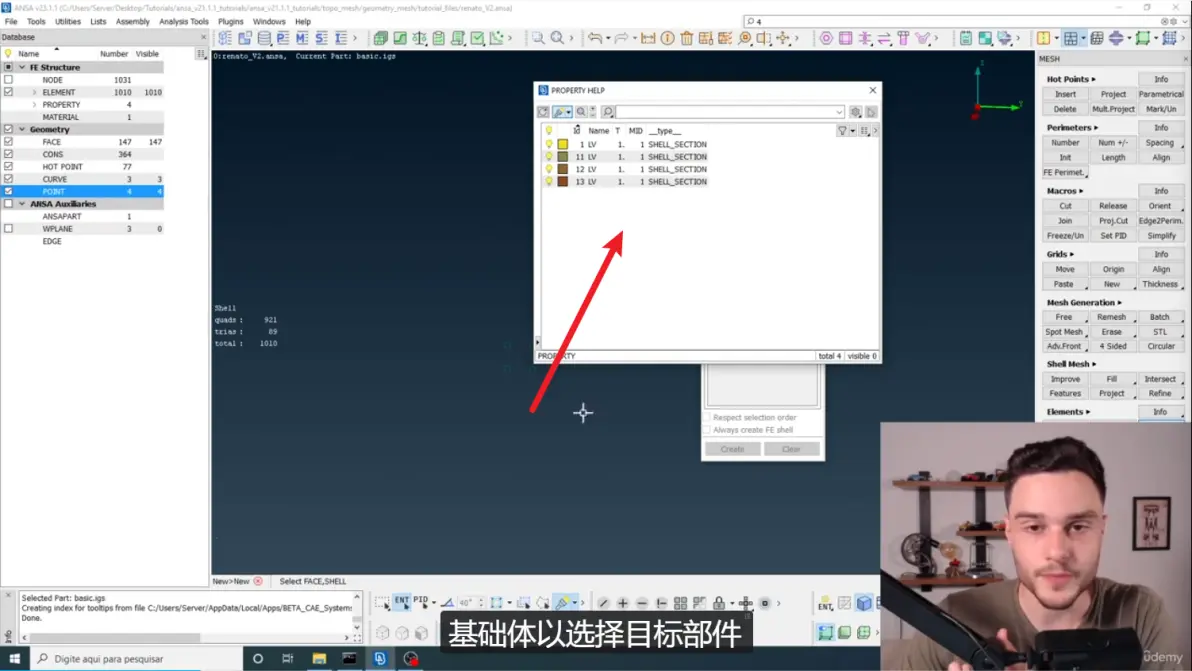

1.7 -几何清理与2D网格划分(Geometry Clean-up and Shell Meshing) - Part 7 P7 - 31:04 paste

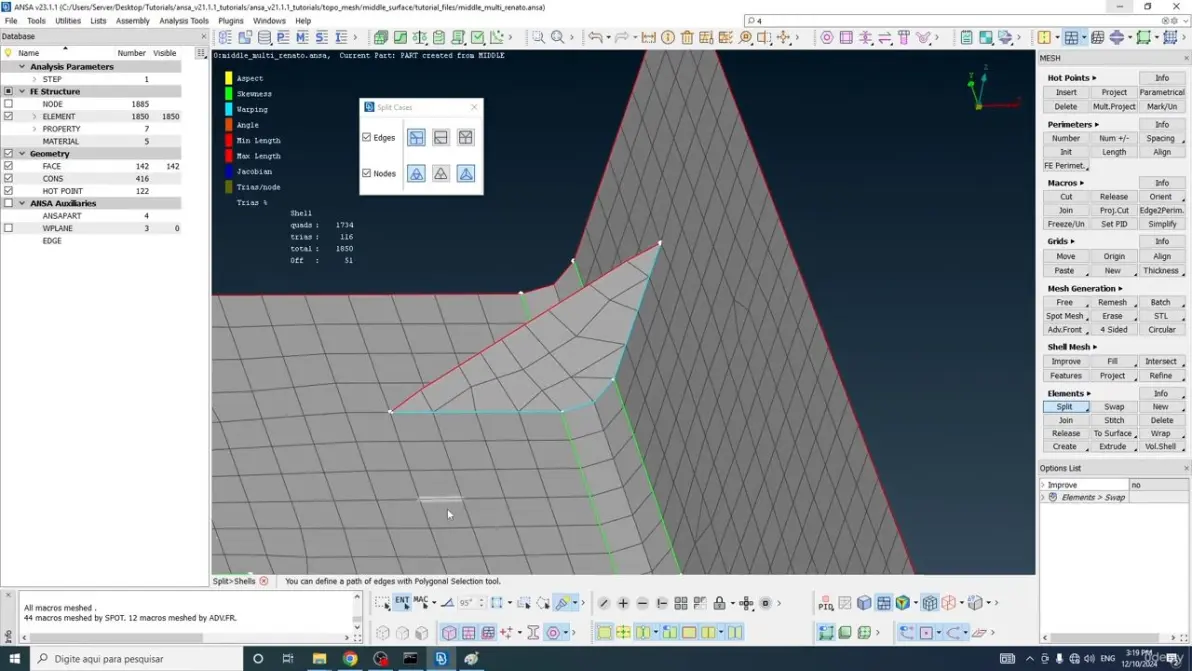

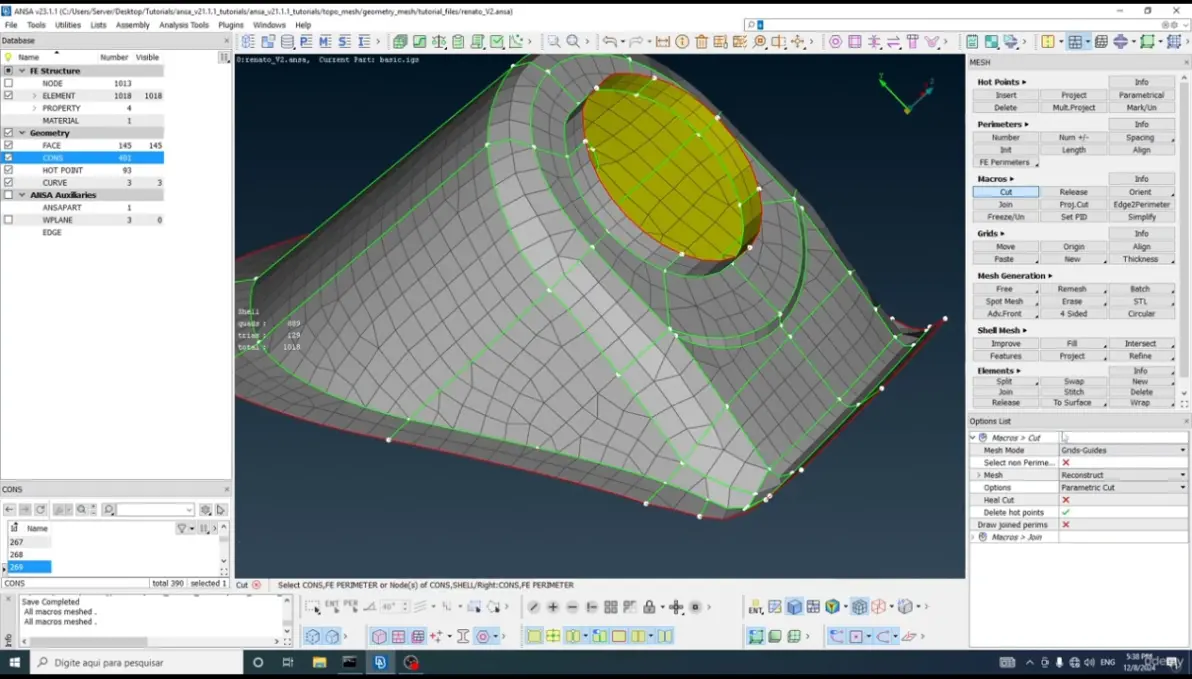

1.7 -几何清理与2D网格划分(Geometry Clean-up and Shell Meshing) - Part 7 P7 - 39:07 split

1.8 -几何清理与2D网格划分(Geometry Clean-up and Shell Meshing) - Part 8 P8 - 23:31 老师不知道的错误点

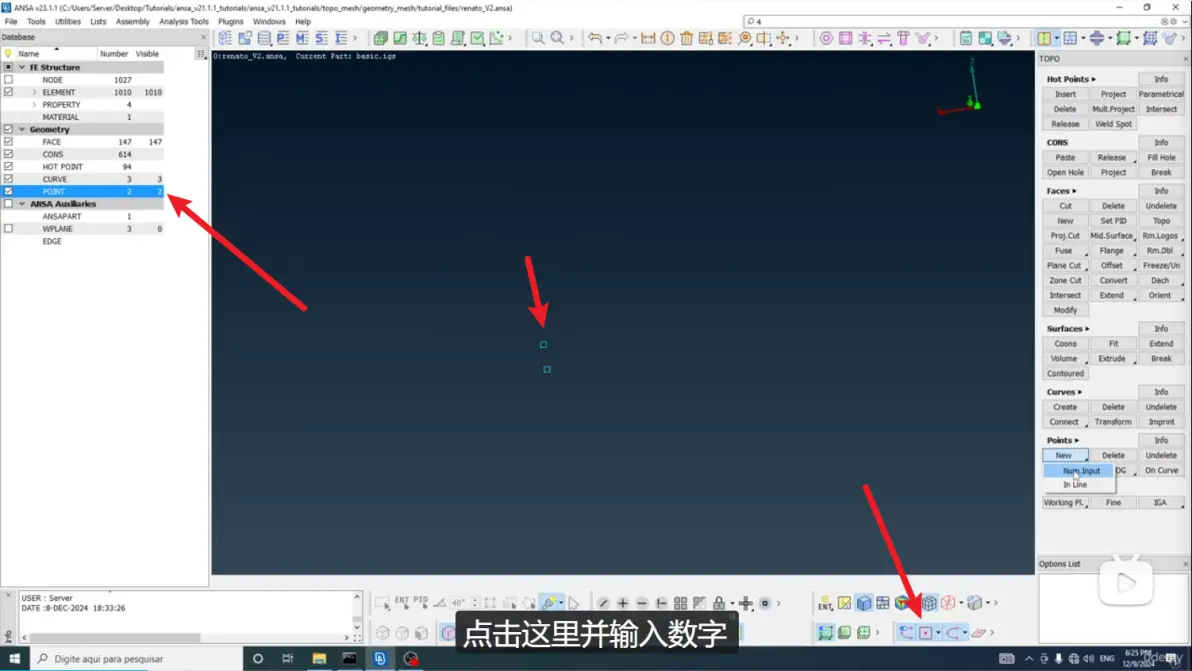

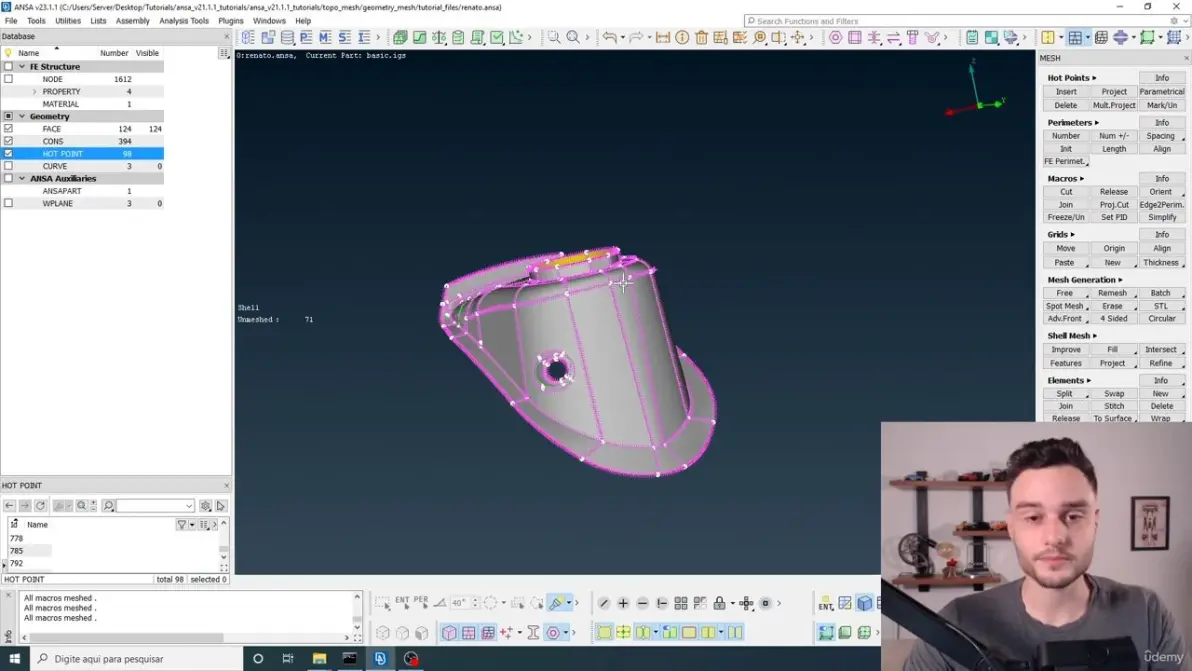

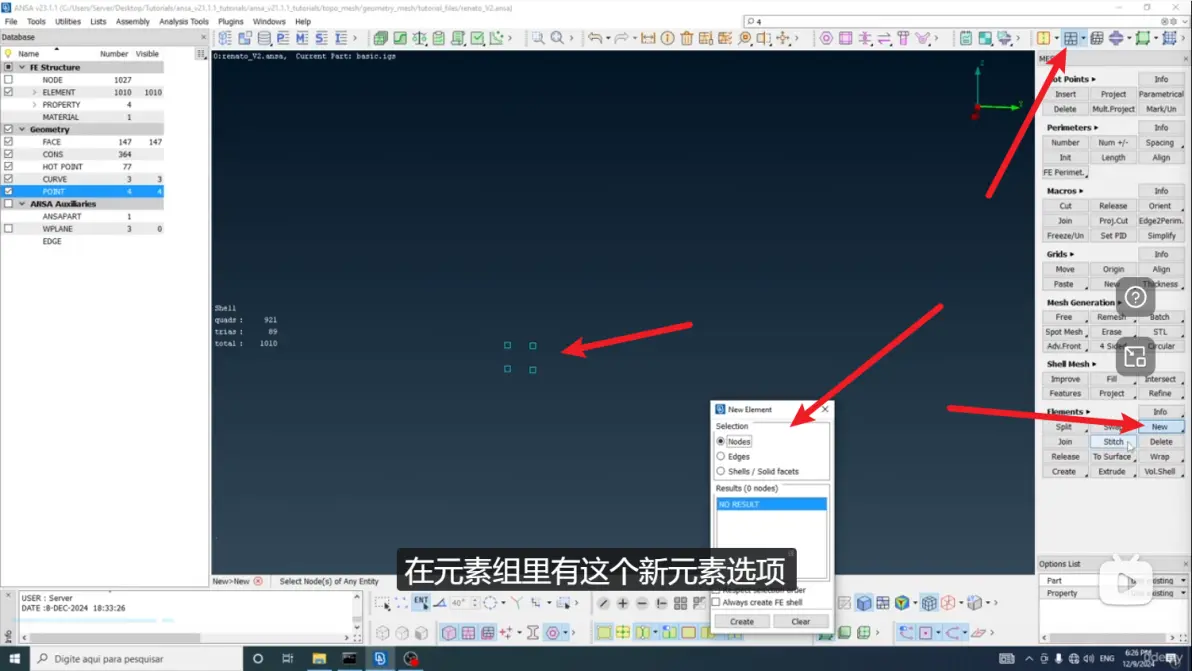

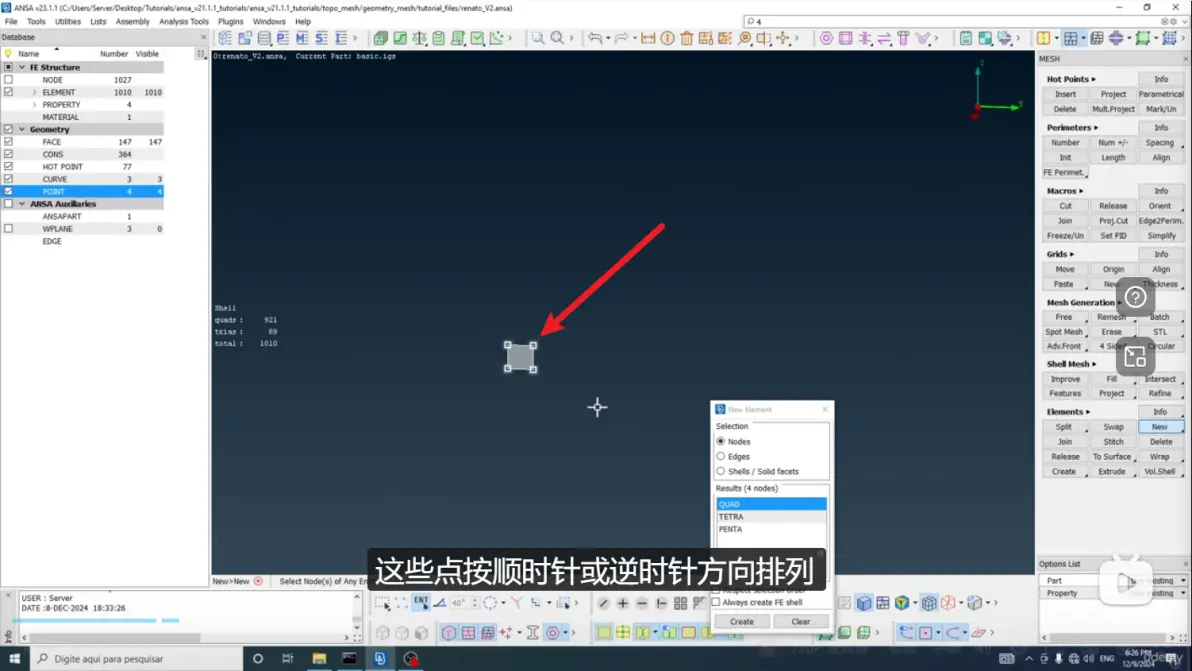

1.9 -2D单元网格质量检查 - Part 1 P9 - 05:18 在ANSA中创建点

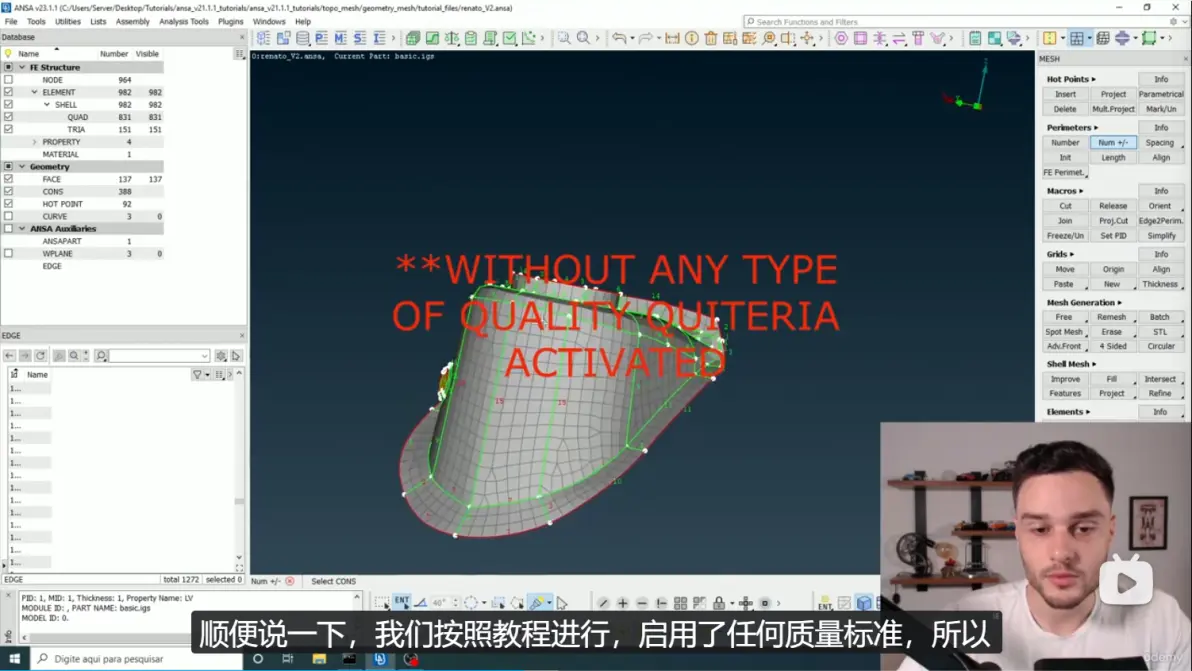

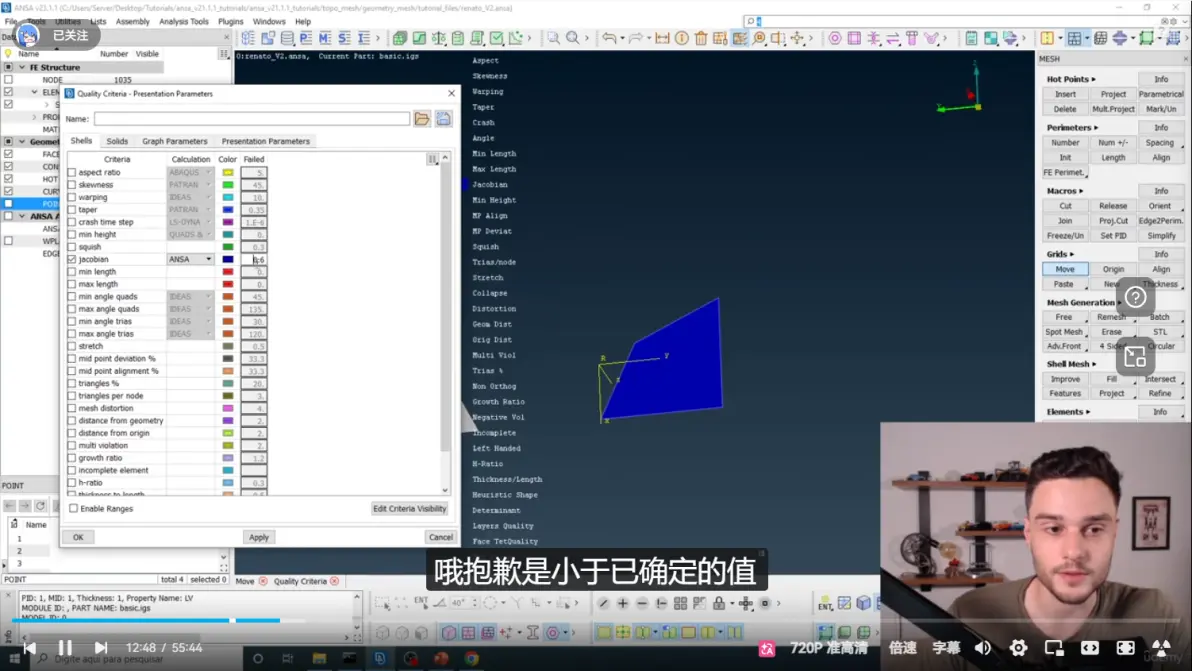

1.10 -2D单元网格质量检查 - Part 2 P10 - 10:24 雅可比！！！

1.10 -2D单元网格质量检查 - Part 2 P10 - 21:05 质量学习结束

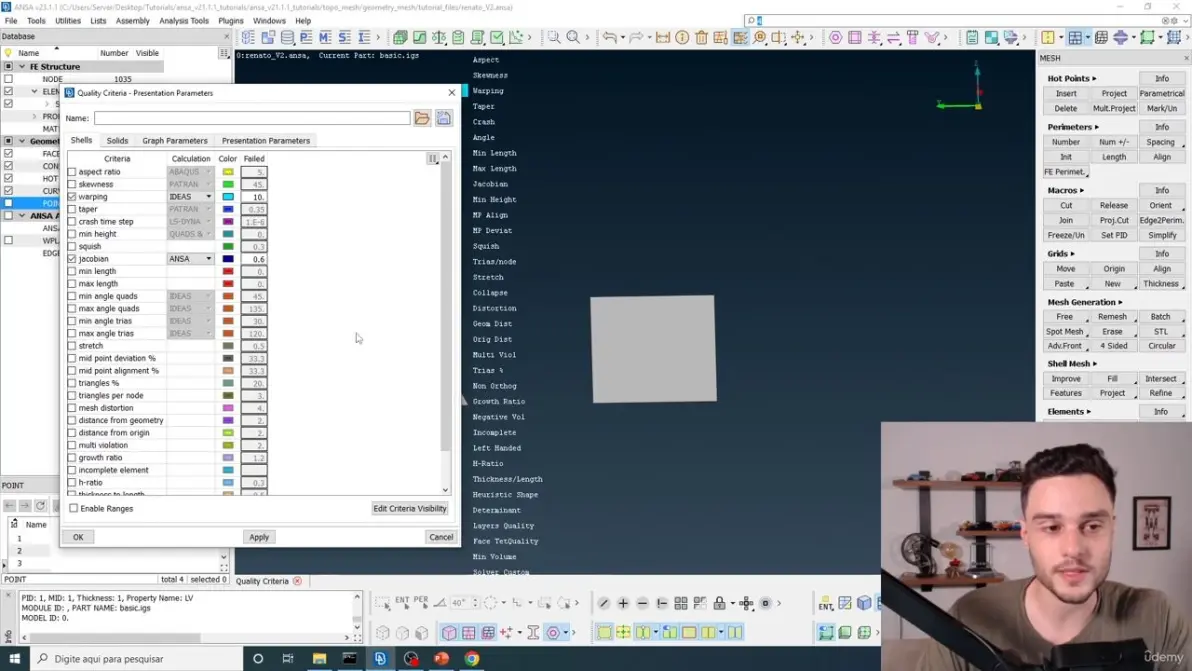

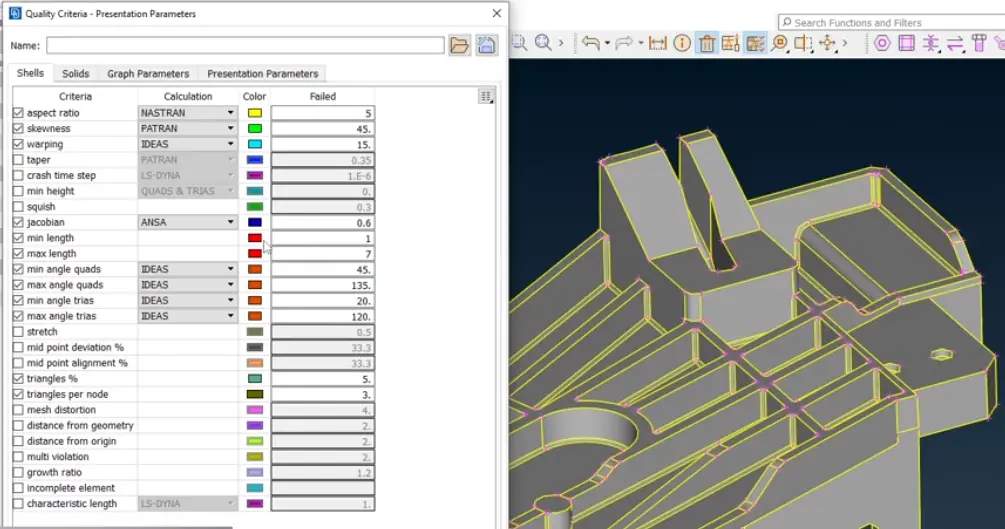

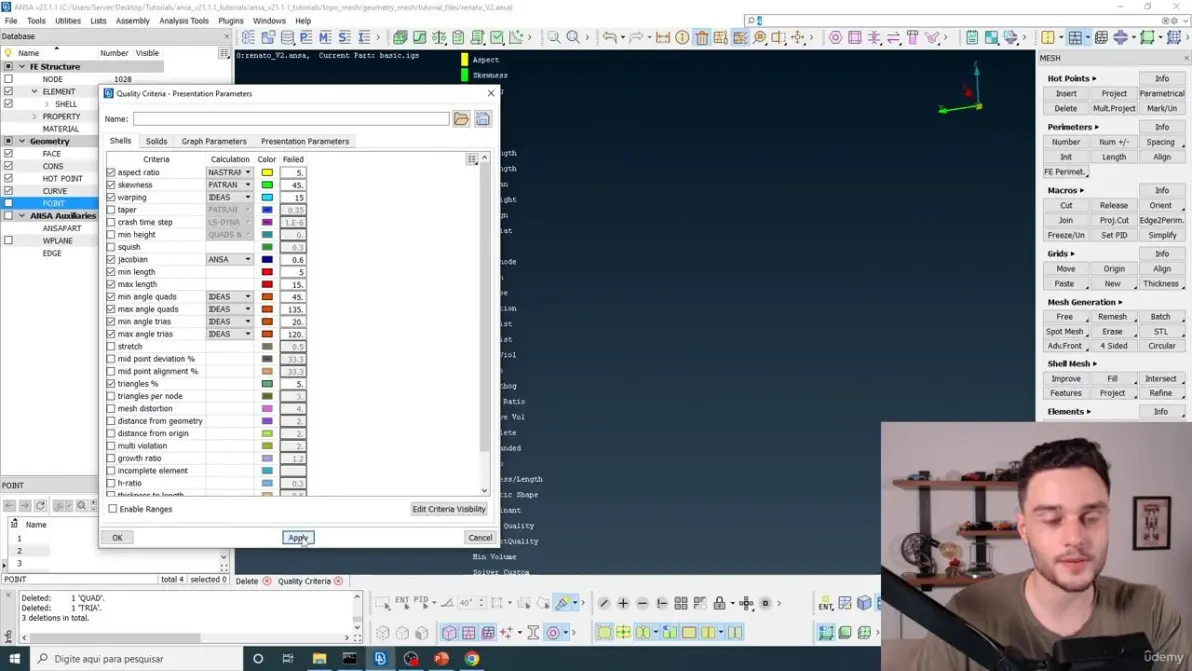

up案例的质量标准

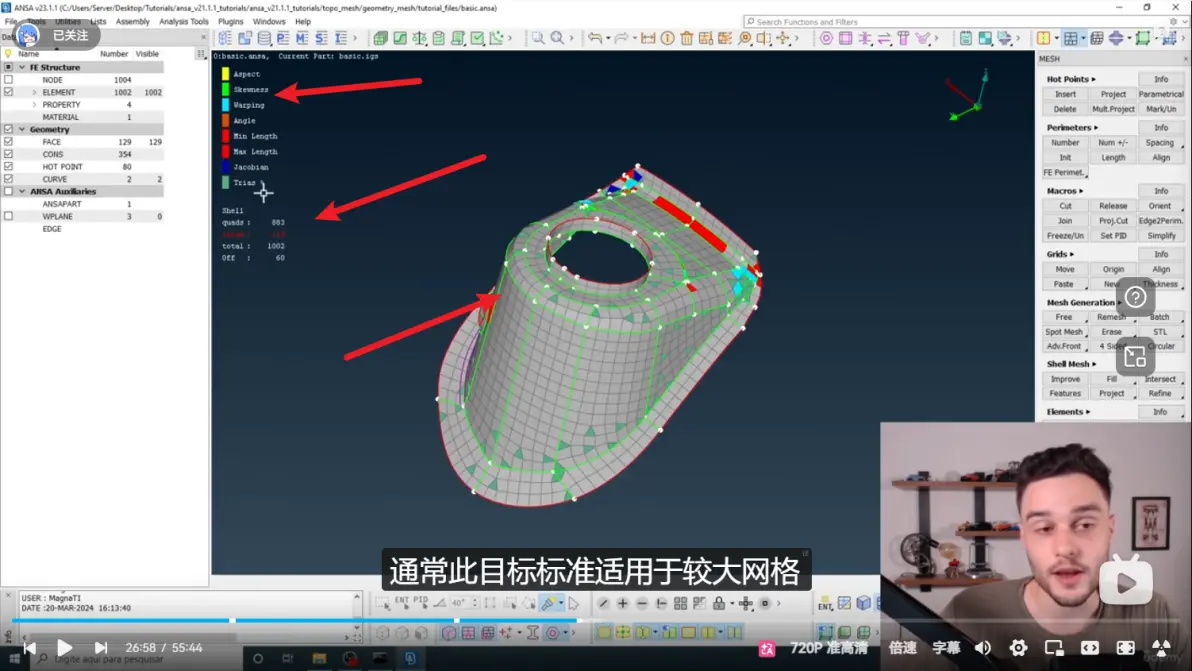

1.10 -2D单元网格质量检查 - Part 2 P10 - 26:57 质量标准的应用

1.10 -2D单元网格质量检查 - Part 2 P10 - 45:44 属性和材料

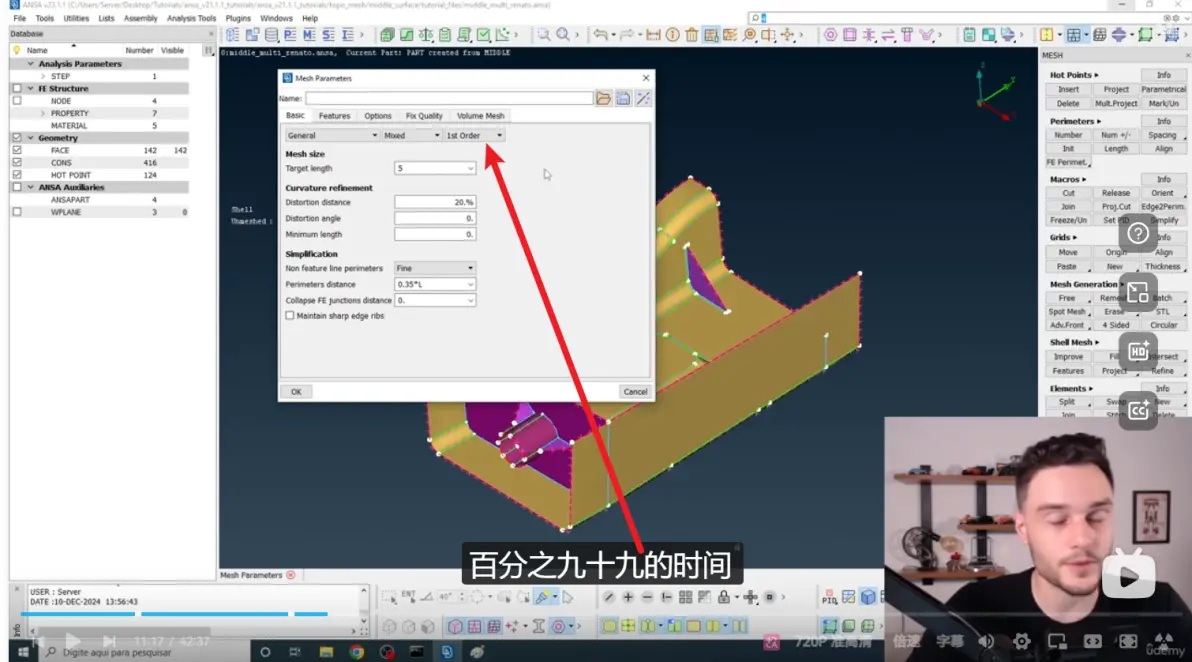

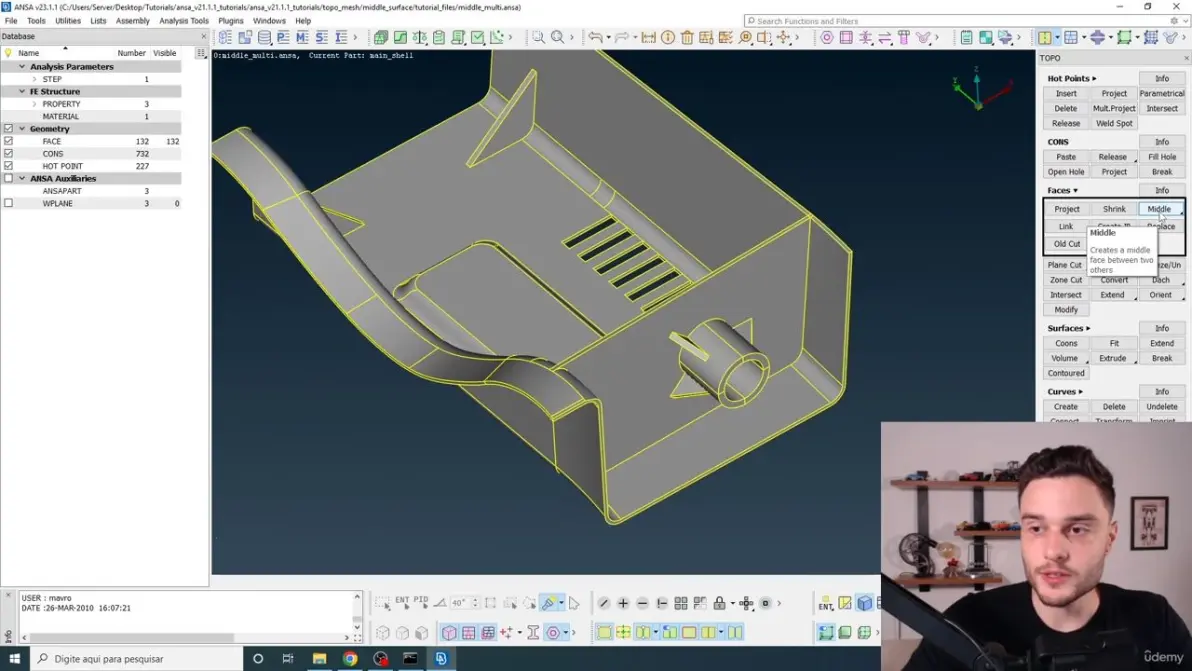

2.1 -实体抽中面并划网格（简单几何） - Part 1 P11 - 04:44 middle

2.2 -抽中面并划网格（简单几何） - Part 2 P12 - 04:14 质量标准-刚性件

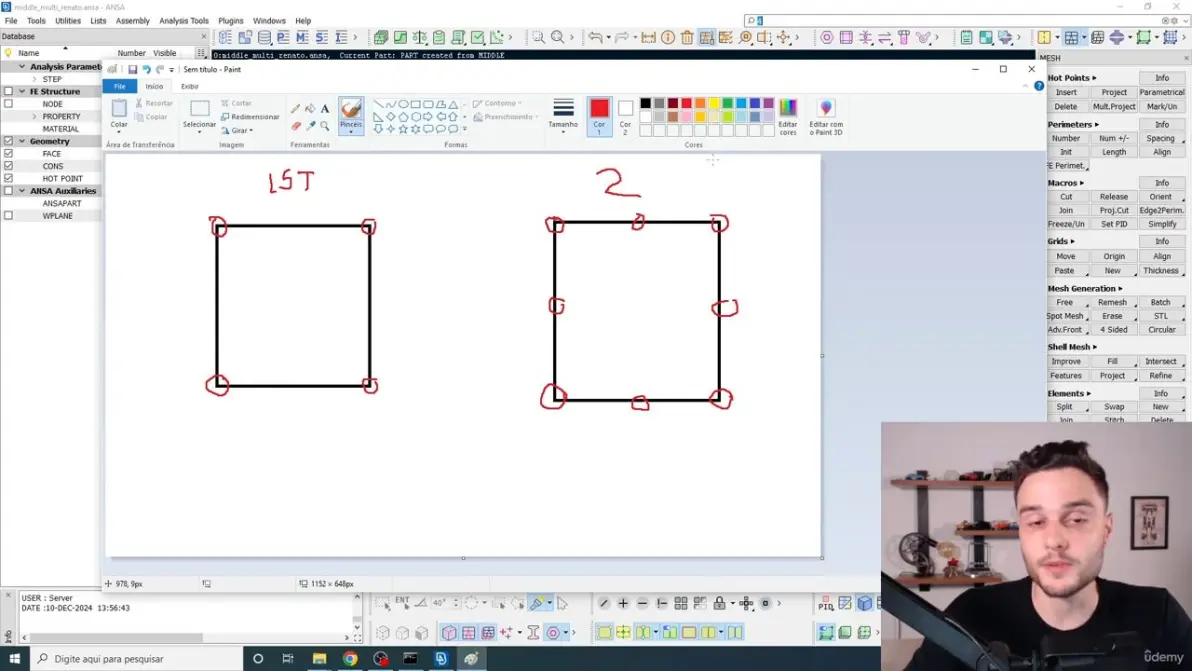

2.2 -抽中面并划网格（简单几何） - Part 2 P12 - 09:50 一阶二阶单元简介

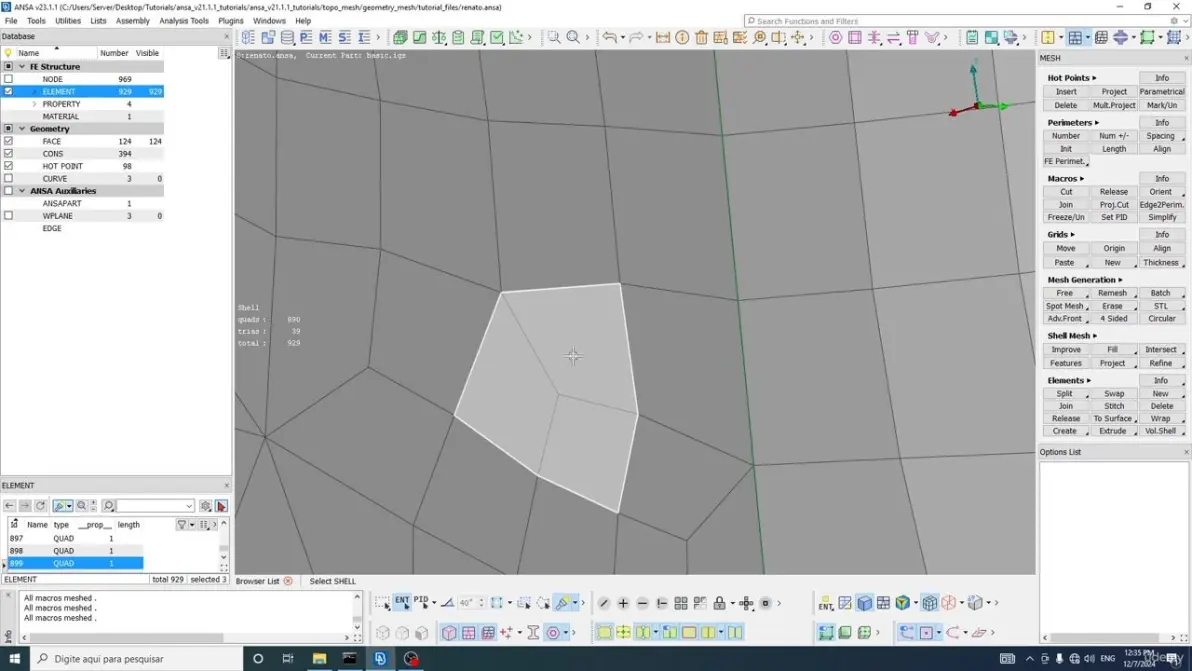

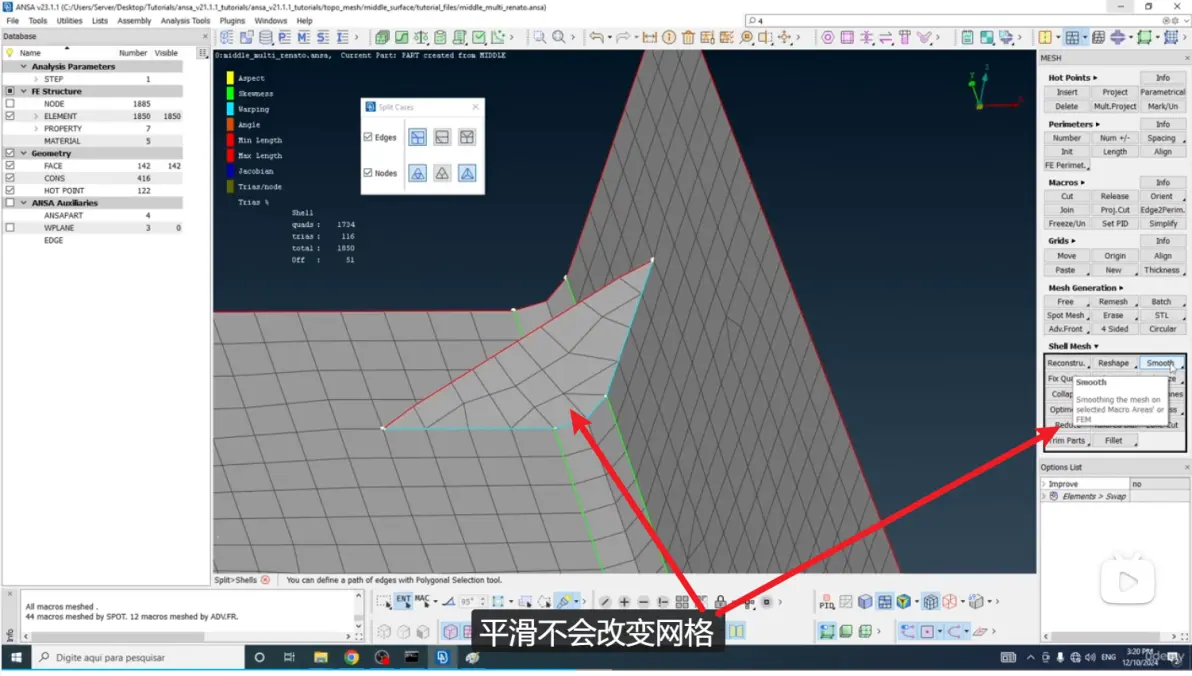

2.2 -抽中面并划网格（简单几何） - Part 2 P12 - 17:50 手动消除三个三角形共一个节点

3.1 -铸件抽中面+2D壳单元网格划分（复杂几何） P13 - 11:28

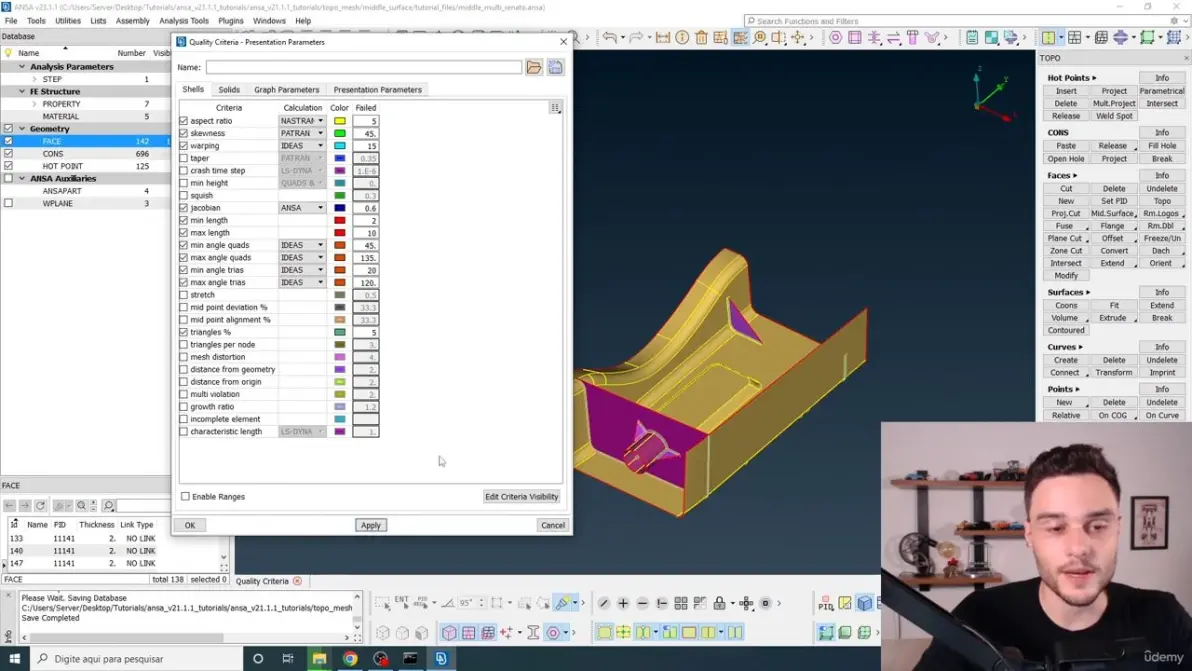

可重复使用的质量标准

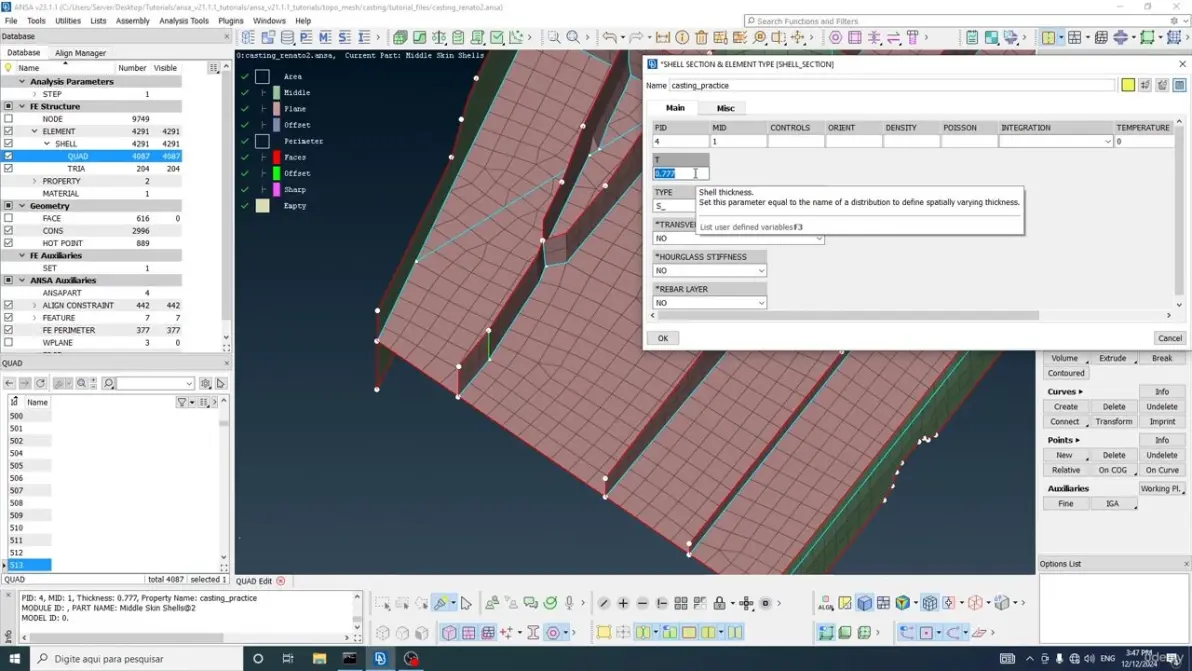

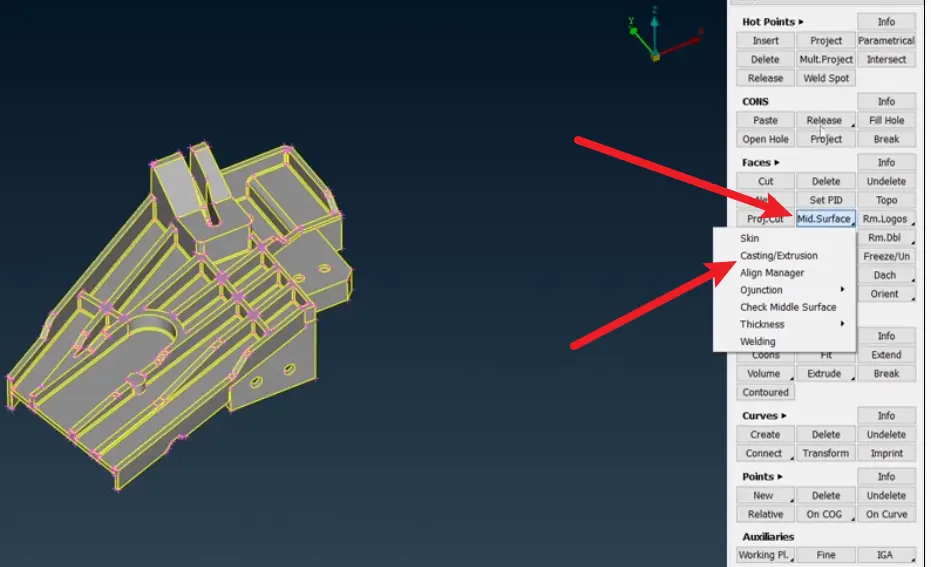

3.1 -铸件抽中面+2D壳单元网格划分（复杂几何） P13 - 12:07 casting！！！！

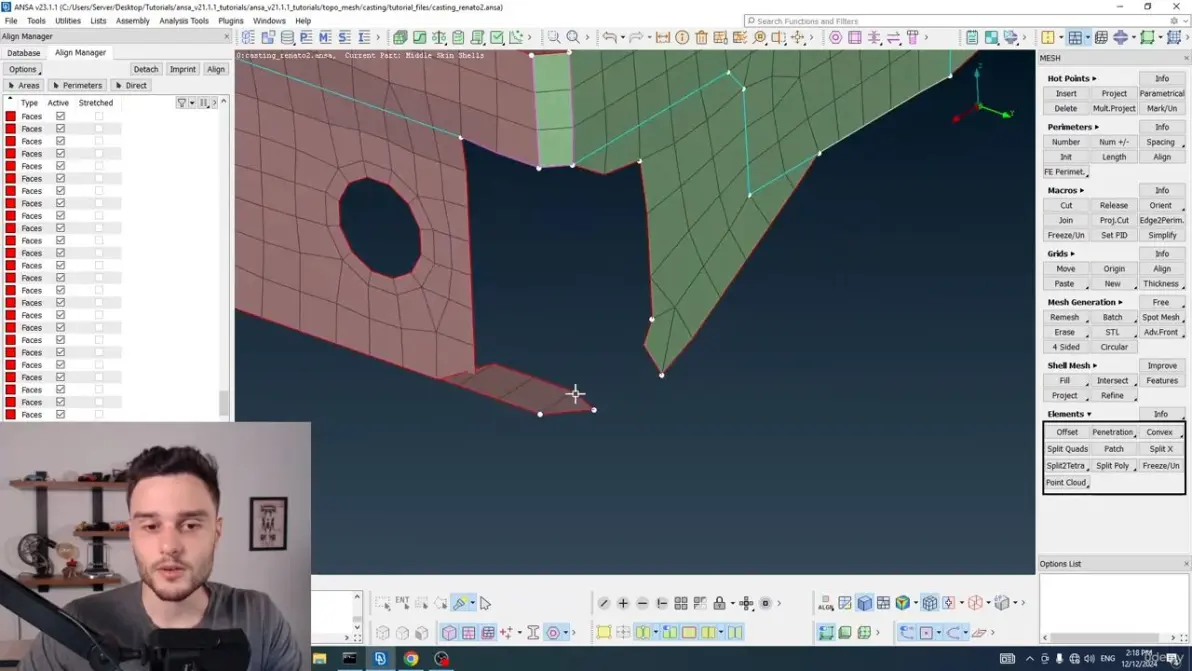

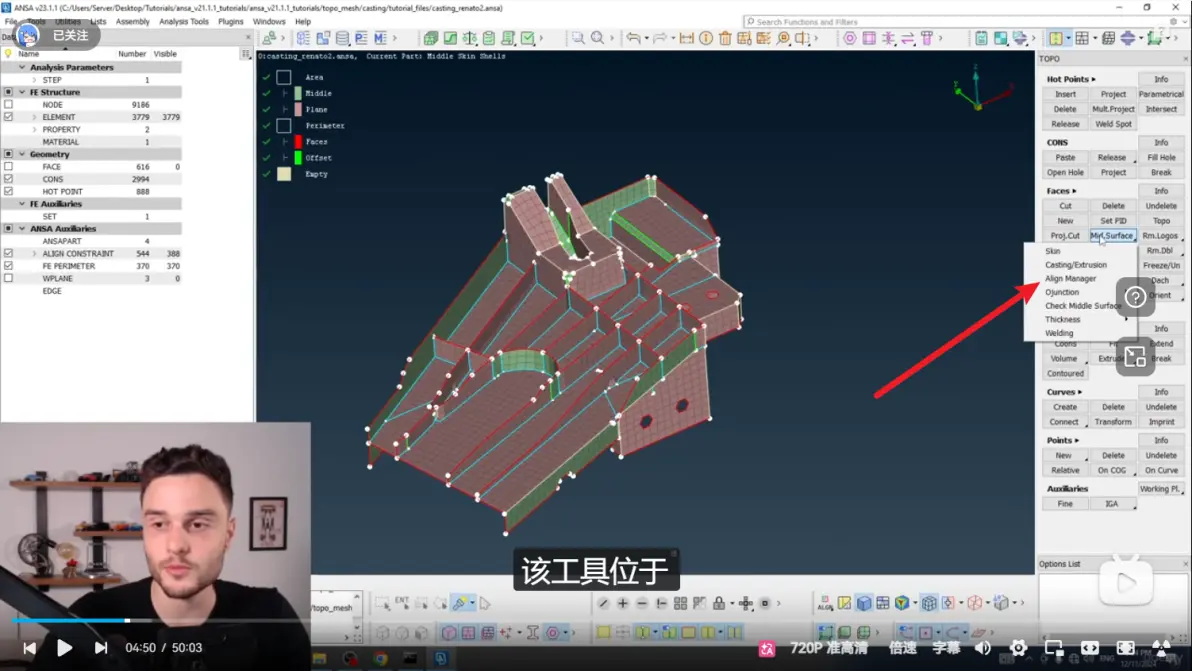

3.3 -铸件抽中面+2D壳单元网格划分（Align Manager - Part 1） P15 - 04:49 Align manager！

3.4 -铸件抽中面+2D壳单元网格划分（Align Manager - Part 2） P16 - 27:59 fill！！！

3.5 -铸件抽中面+2D壳单元网格划分（Align Manager - Part 3） P17 - 20:36 学习复杂区域

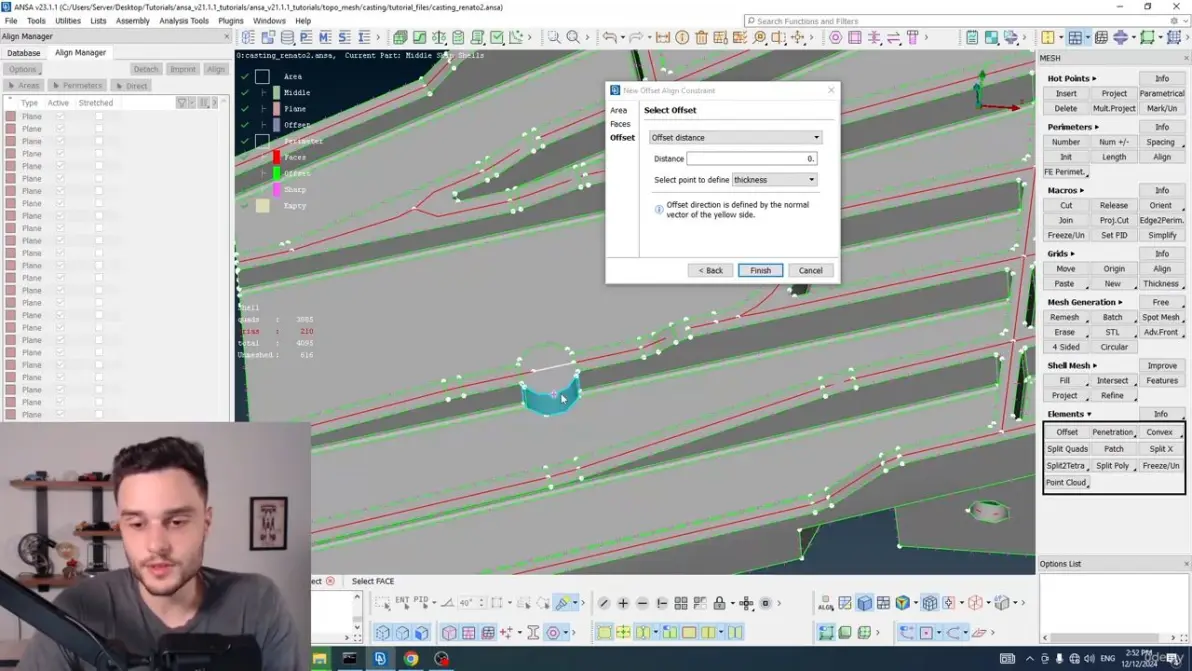

3.6 -铸件抽中面+2D壳单元网格划分（Align Manager - Part 4） P18 - 11:08 offset

3.7 -铸件抽中面+2D壳单元网格划分（Convert Thickness from Nodal to Property） P19 - 13:50 thickness-含义

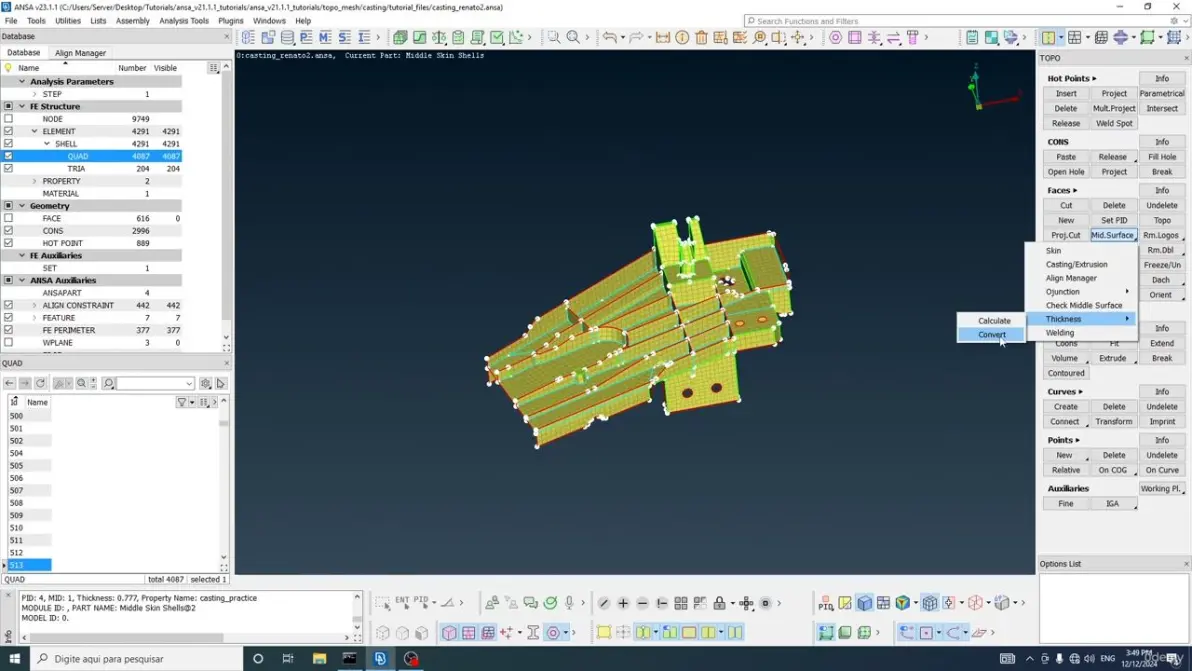

3.7 -铸件抽中面+2D壳单元网格划分（Convert Thickness from Nodal to Property） P19 - 16:03 将node厚度转为pid厚度

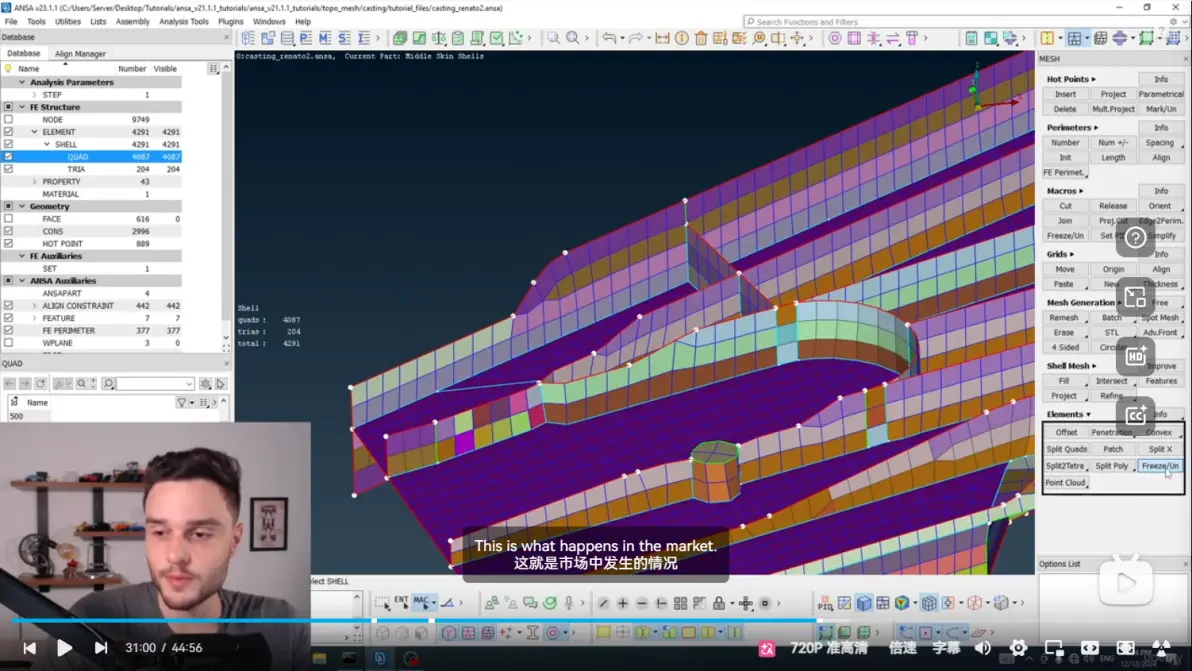

3.7 -铸件抽中面+2D壳单元网格划分（Convert Thickness from Nodal to Property） P19 - 30:59 市场情况

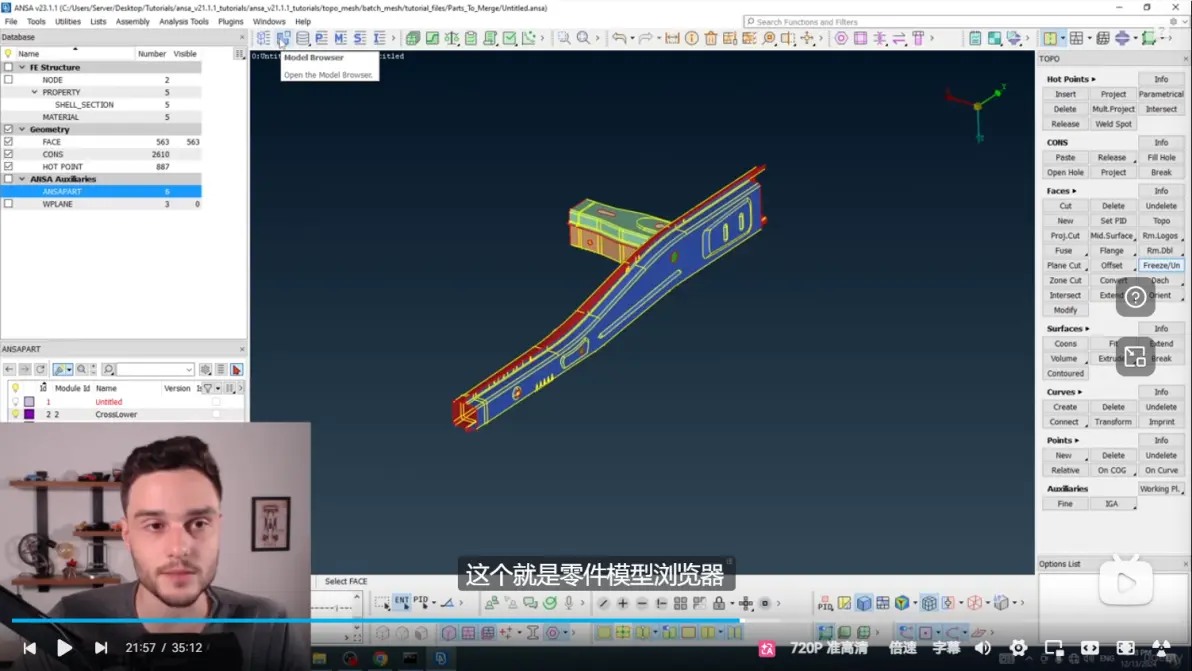

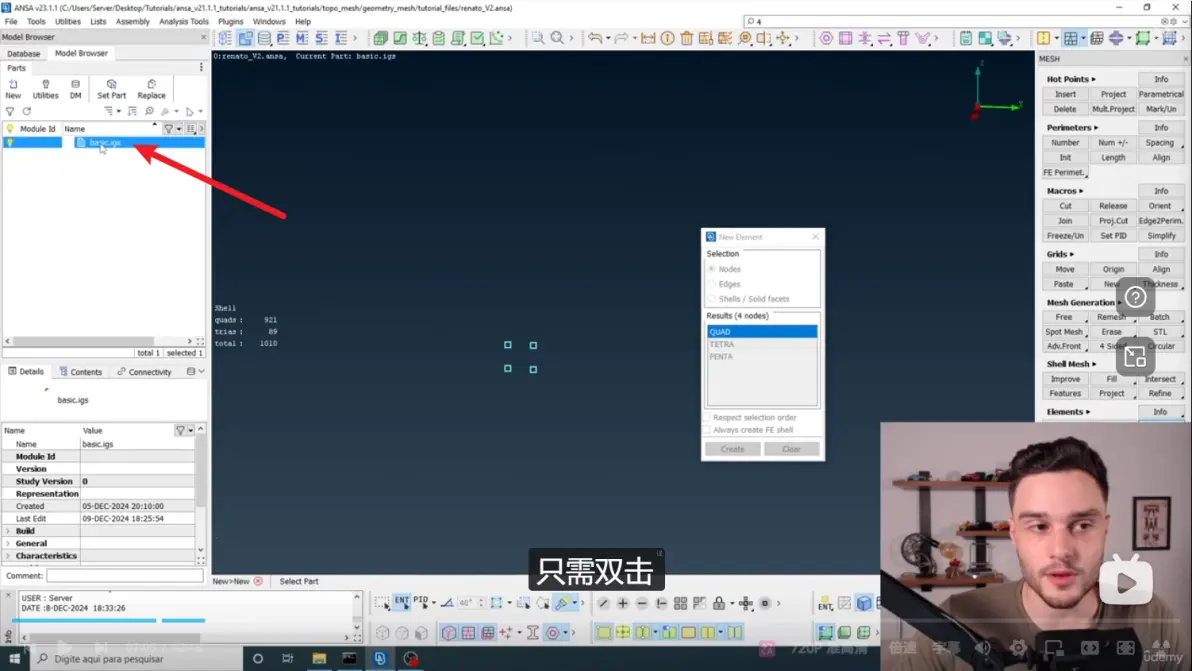

4.1 -批量划分2D网格（Batch Mesh for Shell Mesh） - Part 1 P20 - 21:56 零件模型浏览器

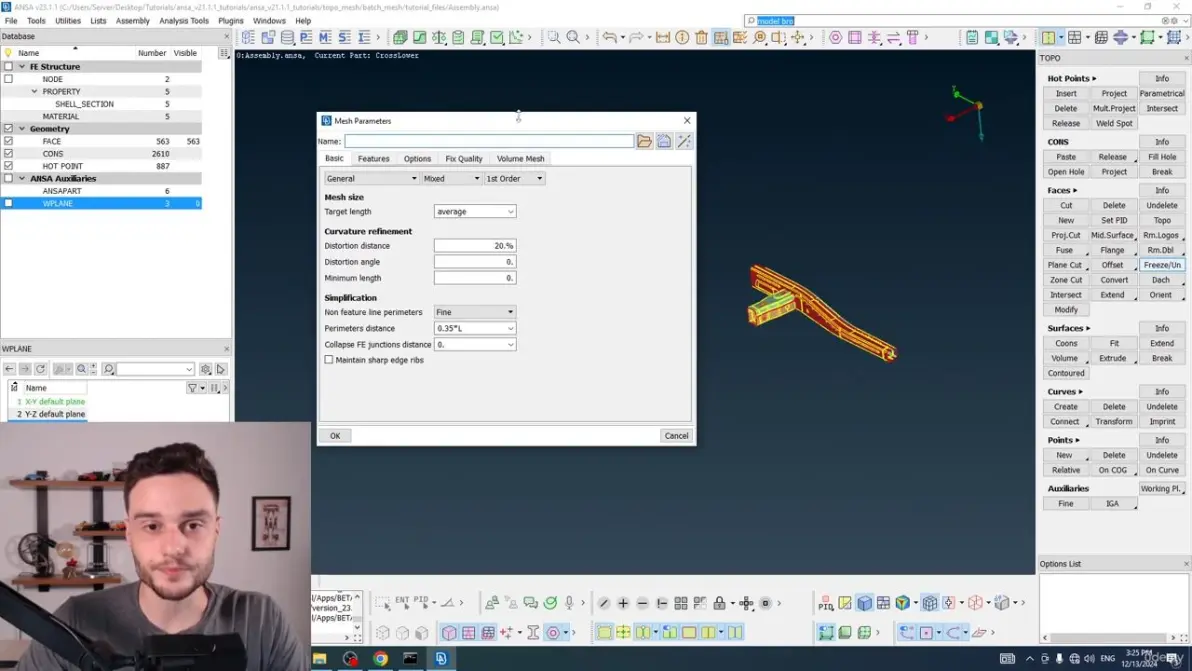

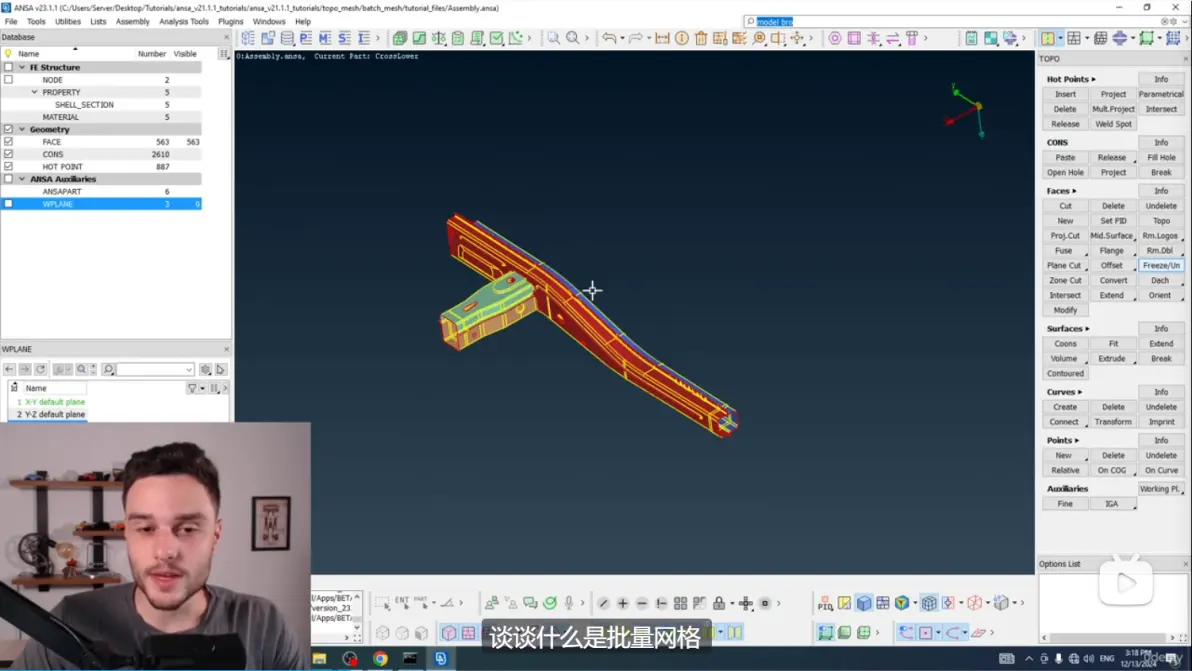

4.2-Batch Mesh for Shell Mesh - Part 2 P21 - 13:52 batch mesh

在ANSA中，Batch Mesh（批量网格划分） 是一个非常强大且核心的自动化工具。它的主要作用是根据用户预先设定好的规则和质量标准，自动对复杂的几何模型（或大型装配体）进行高质量的壳（Shell）或体（Solid）网格划分，从而极大地减少工程师手动清理几何和画网格的时间。

1. 核心功能与特点

• 自动特征识别与处理 (Feature Recognition & Treatment)： Batch Mesh 能够自动识别模型上的几何特征，如圆角 (Fillets)、孔洞 (Holes)、翻边 (Flanges)、特征线等。
• 自动几何清理 (Defeaturing)： 它可以根据用户设定的规则，自动忽略（缝合或抑制）那些对分析无用且会导致网格质量变差的微小特征（如极小的圆角、短边、狭长面等）。
• 定制化网格生成： 例如，遇到螺栓孔时，它可以自动在孔周围生成规则的“垫圈 (Washers)”网格；遇到圆柱面时，可以指定沿圆周分布的网格节点数量。
• 严格的质量控制： 它将几何处理与网格生成结合在一起。划分出来的网格会尽可能直接满足预设的网格质量标准（如长宽比 Aspect Ratio、雅可比 Jacobian、翘曲度 Warping 等），减少了后期的手动干预（Mesh improvement）。

2. 工作流程 (Workflow)

使用 Batch Mesh 通常需要通过 Batch Mesh Manager 进行配置，主要包含以下几个步骤：

1. 定义质量标准 (Quality Criteria)： 设定你希望最终网格达到的质量阈值（例如，最小边长不能小于 2mm，翘曲度不能大于 15° 等）。
2. 设定网格参数 (Mesh Parameters)： 规定网格的基本属性，包括目标网格尺寸、网格类型（纯四边形、纯三角形或混合网格）、特征识别的容差以及孔/圆角的具体处理方式。
3. 创建 Session (任务会话)： 将特定的质量标准和网格参数打包组合成一个规则集（Session）。
4. 分配零部件： 将模型中的具体零部件（通常通过 Property ID (PID) 或 Part 树状结构）分配给对应的 Session。例如：“所有厚度为 2mm 的钣金件使用 Session A 划分，所有铸件使用 Session B 划分”。
5. 执行 (Run)： 点击运行，ANSA 会在后台自动完成所选部件的几何简化和网格生成。

3. Batch Mesh 的主要优势

• 极高的效率： 对于包含数百个零部件的整车模型或大型航空航天装配体，手动划分网格可能需要数天，而配置好规则的 Batch Mesh 可以在几小时甚至几十分钟内自动跑完。
• 高度的一致性： 只要设定好规则并将其保存为模板文件，无论是谁操作，或者应用于不同项目的同类零部件，生成的网格风格和质量标准都能保持高度一致。
• 后台批处理： 它可以结合 ANSA 的命令行模式在没有图形界面的服务器上后台静默运行，非常适合集成到自动化仿真流程中。

4.2-Batch Mesh for Shell Mesh - Part 2 P21 - 20:37 网格参数！！

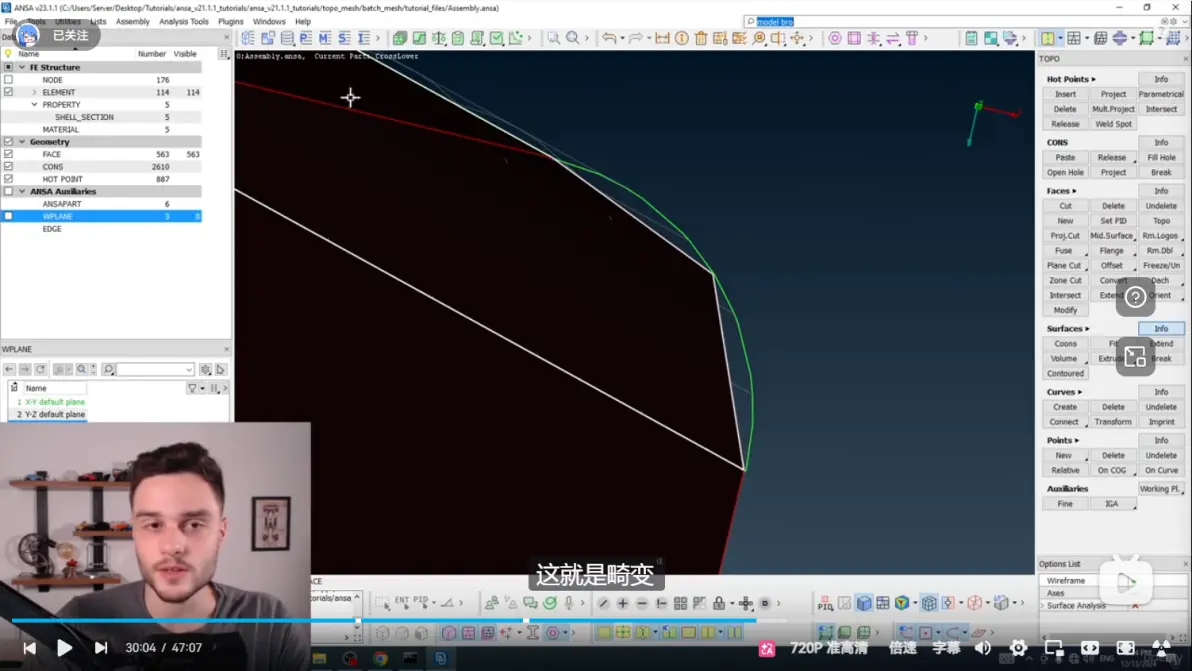

distortion
