Altium Designer同一项目中多个原理图与多个PCB对应关系设置方法

阅读数 4
点赞 0
article_banner


一、新建项目

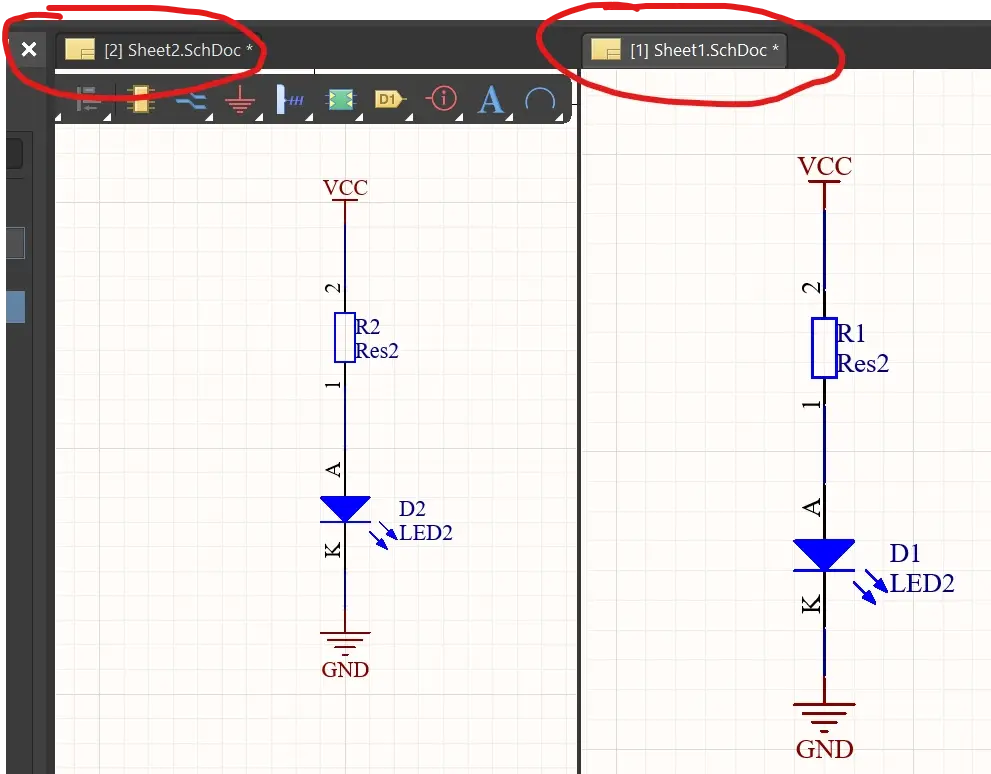

在同一个项目分别新建sheet1.SchDoc、sheet2.SchDoc和PCB1.PcbDoc、PCB2.PcbDoc四个文件。在sheet1、sheet2中分别创建原理图;

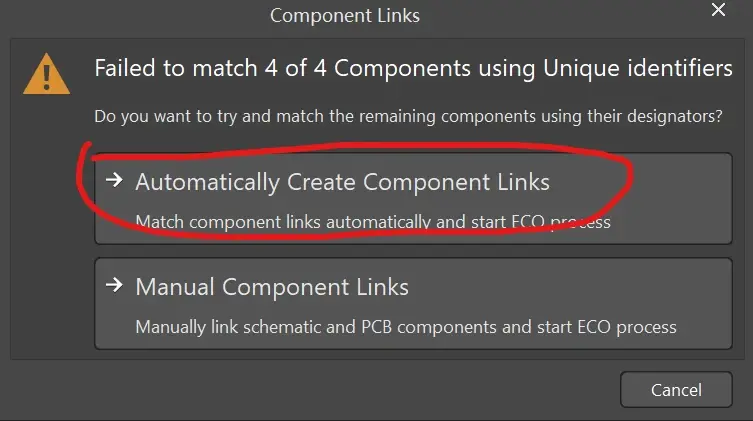

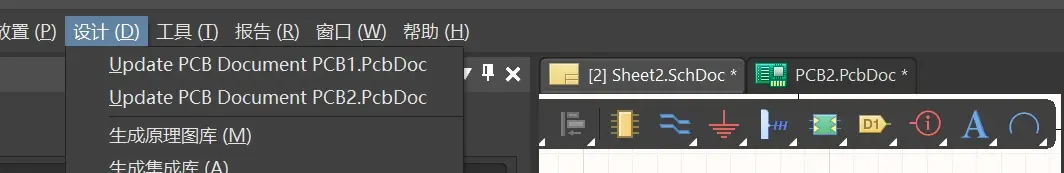

二、将原理图分别更新至PCB1和PCB2中

此时两个PCB文件中元件是相同的。

三、将Sheet1中的元件更新至PCB1中

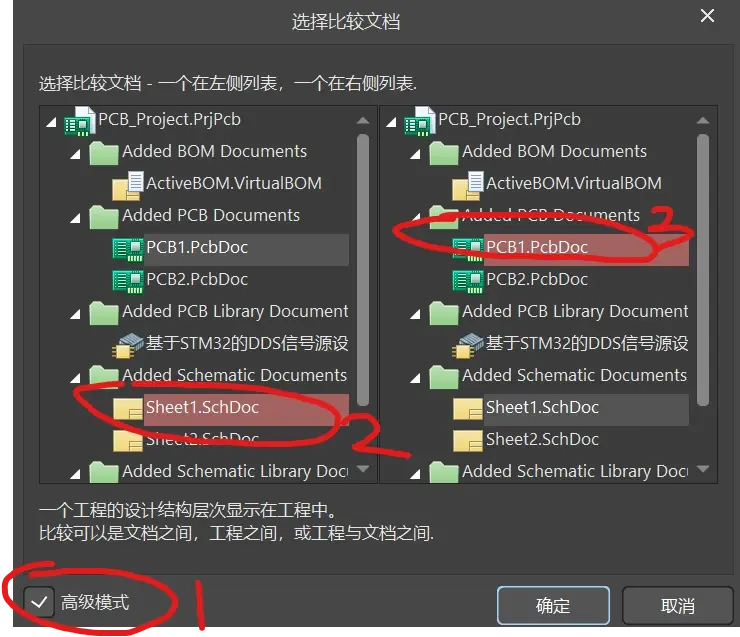

1、“项目”-->"显示差异"-->选中弹出对话框的左下角“高级模式”。在左侧列表中选中“Sheet1.SchDoc”,右侧列表中选中“PCB1.PcbDoc”。

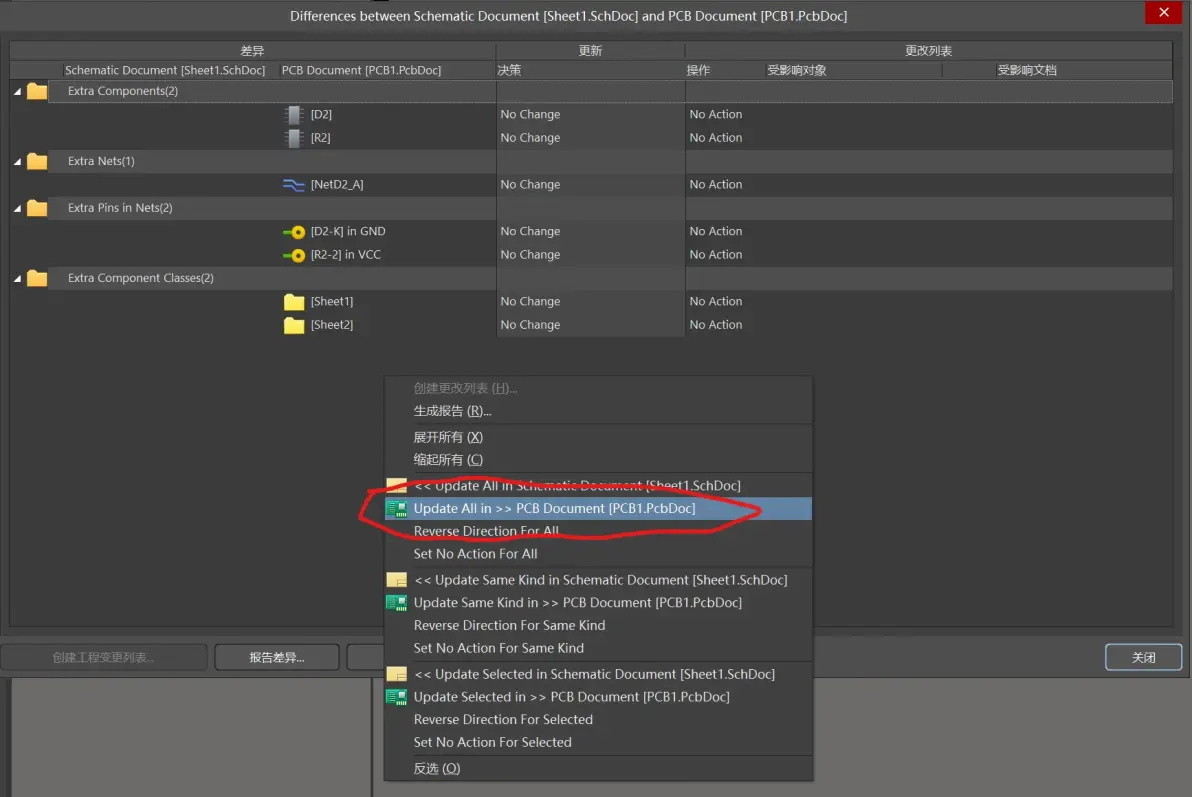

2、在随后弹出的对话框空白处右击,单击选中“Update All in >> PCB Document[PCB1.PcbDoc]”。

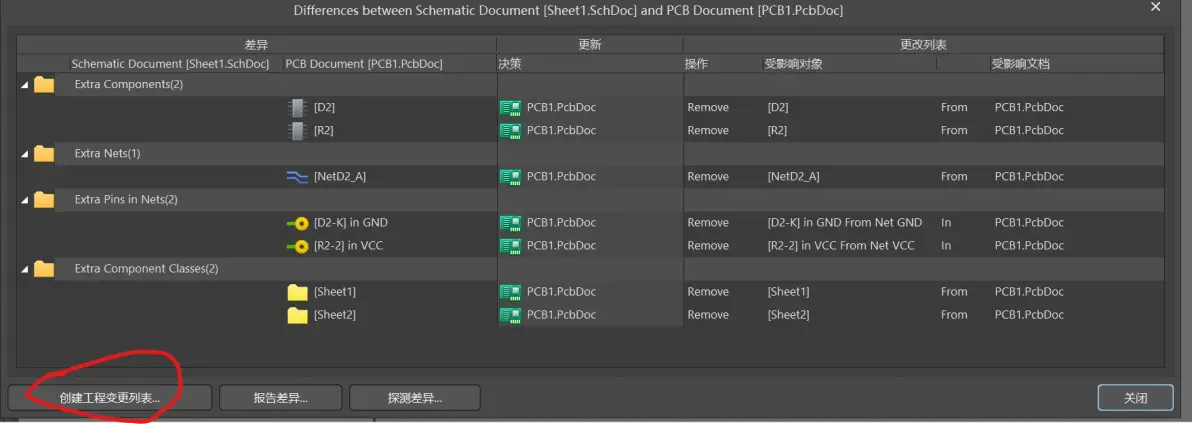

3、单击“创建工程变更列表”-->“执行变更”

四、依据第三项的步骤将Sheet2中的元件更新至PCB2中
