在Altium Designer中为PCB添加个性化图片或logo

1. 图片预处理，转为.BMP格式

首先我们要对图片或者Logo进行处理，否则Altium designer会提示装载的图片不是单色的。

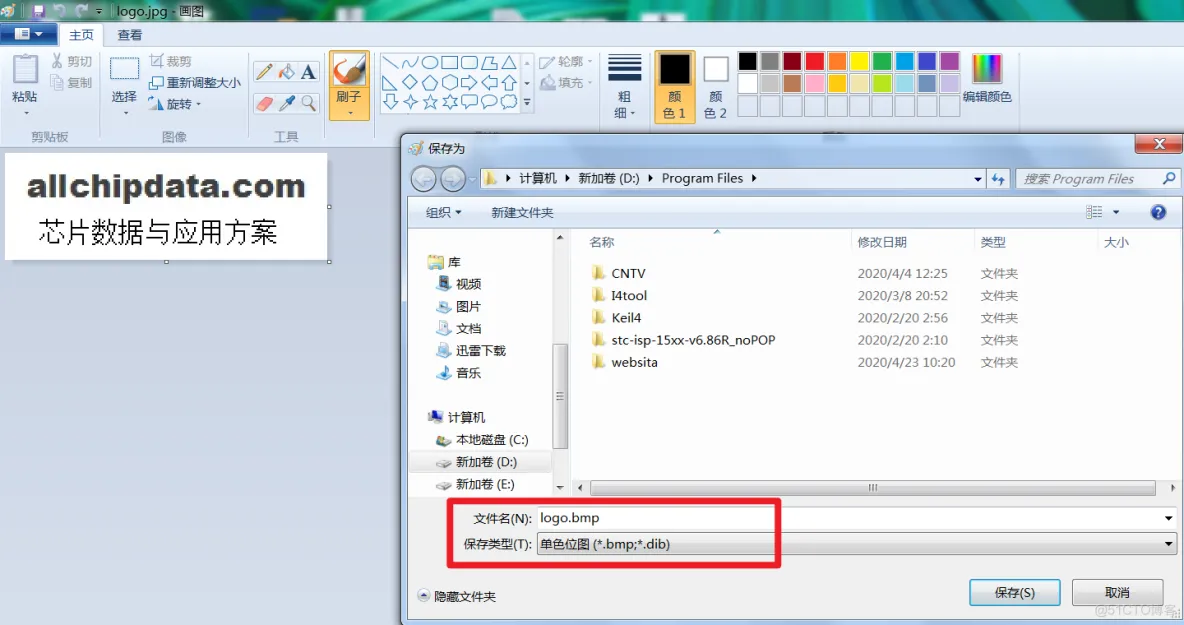

用windows系统自带的画图工具，位置在开始—>附件—>画图。然后打开需要转换的图片，点击另存为的时候，保存类型选择为单色位图就ok了，这样的图片就被转换为黑白类型的BMP格式文件了。

这样做的目的是防止非单色的图片直接导入后出现杂斑点。

2. 给Altium designer安装PCB LOGO Creator脚本插件

下载完PCB LOGO Creator脚本插件后，解压备用。

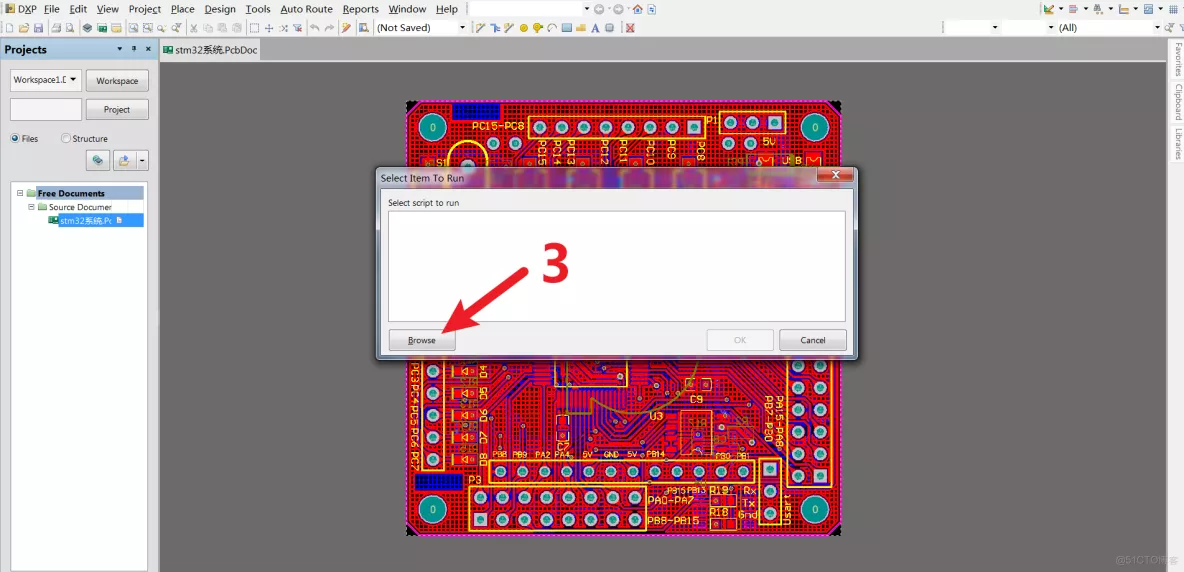

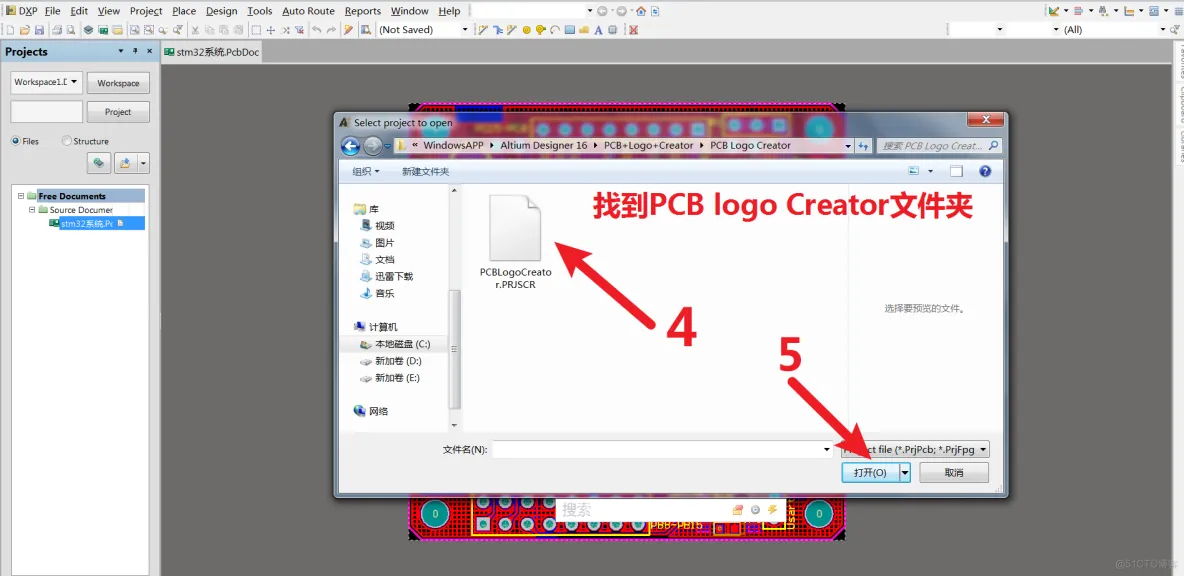

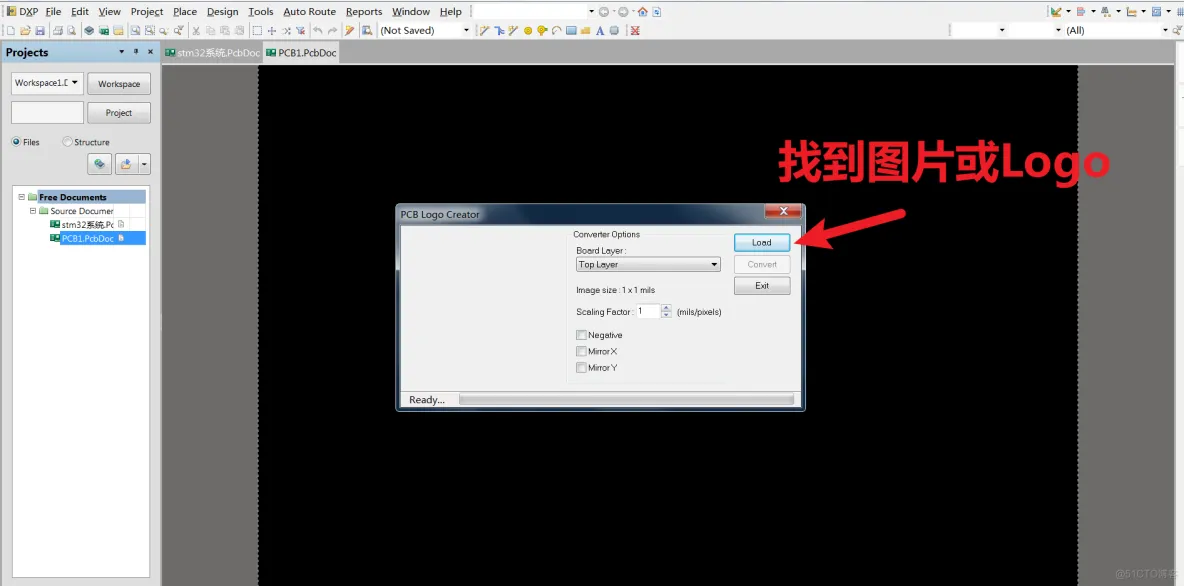

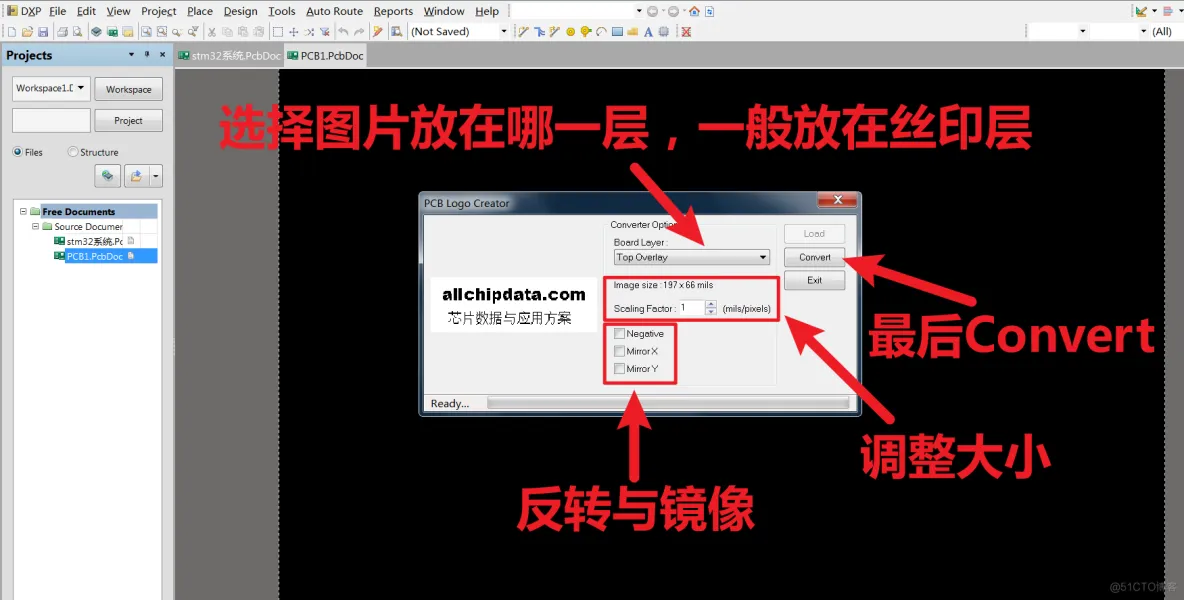

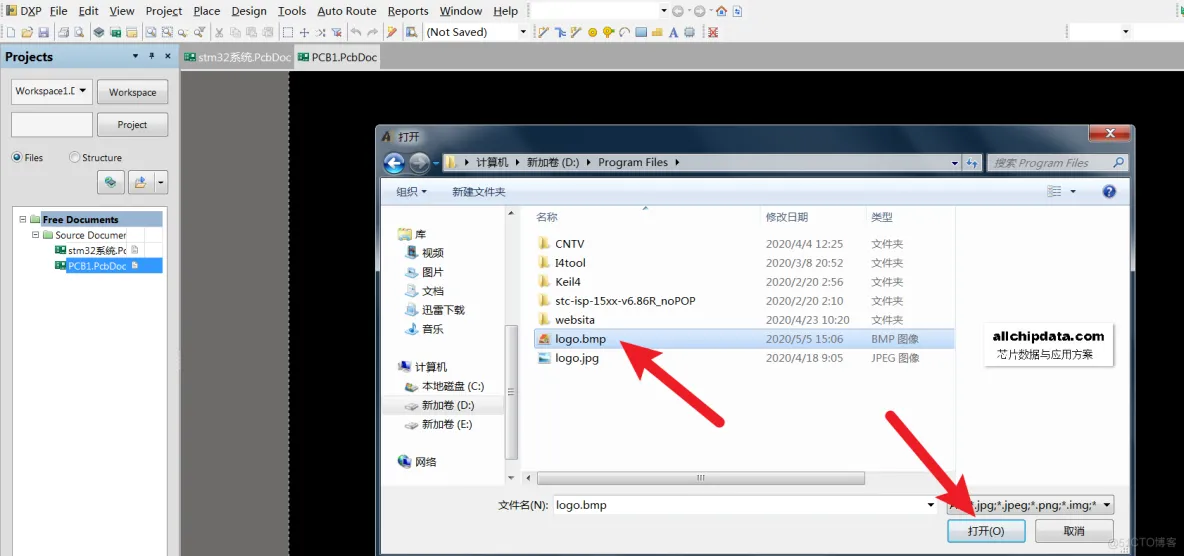

3. 给PCB添加图片或者Logo步骤：

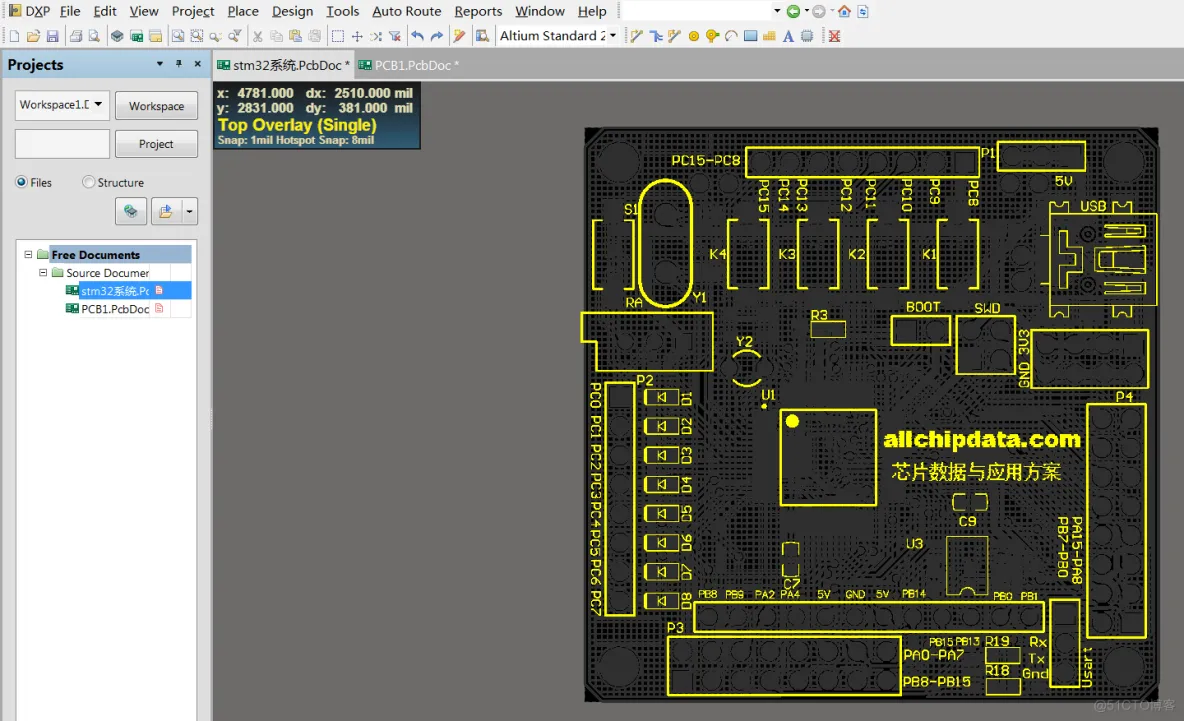

将图片从PCB1中复制到自己的PCB中去，大功告成！
