OrCAD中有时候绘制器件的symbol的时候，需要绘制填充图形，例如LED灯的Symbol如下图：
LED原理图符号
具体操作如下：
1、在库中创建元器件。
2、放置Polyline。命令为Place >>Polyline,放置好之后如图所示：
放置好Polyline
3、点击放置好的Polyline，鼠标左键单击选中该Polyline，选中之后如图所示
鼠标左键单击选中Polyline
4、拖动四个粉色圆形定点可改变形状，我们在这里修改为三角形
修改为三角形

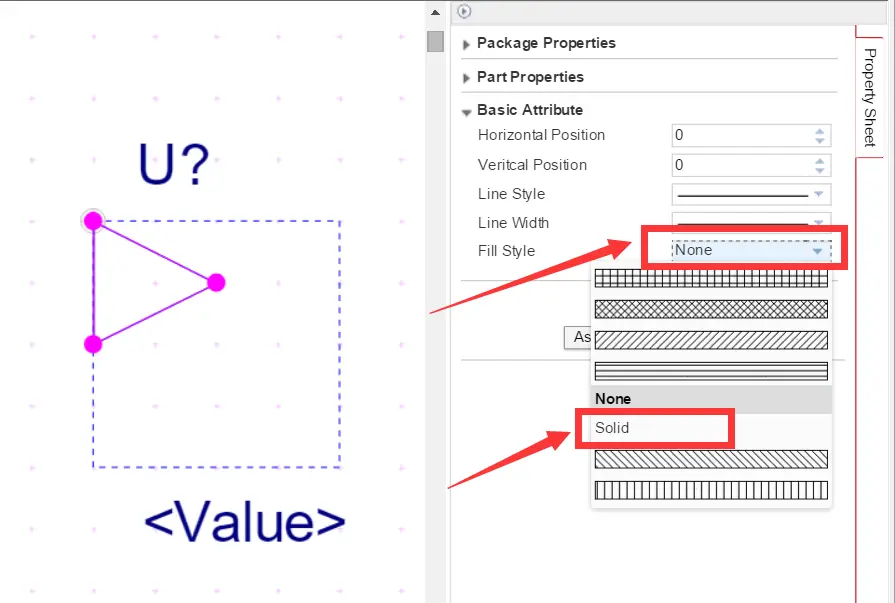

5、点击右边的快捷编辑栏中的Fill Style后面的下拉列表，选择Solid即可给三角形完成填充
给三角形填充实体
6、现在三角形就变成下图这样了
填充后的三角形
7、继续给该Symbol添加引脚和其他的内容即可完成该Symbol的绘制。

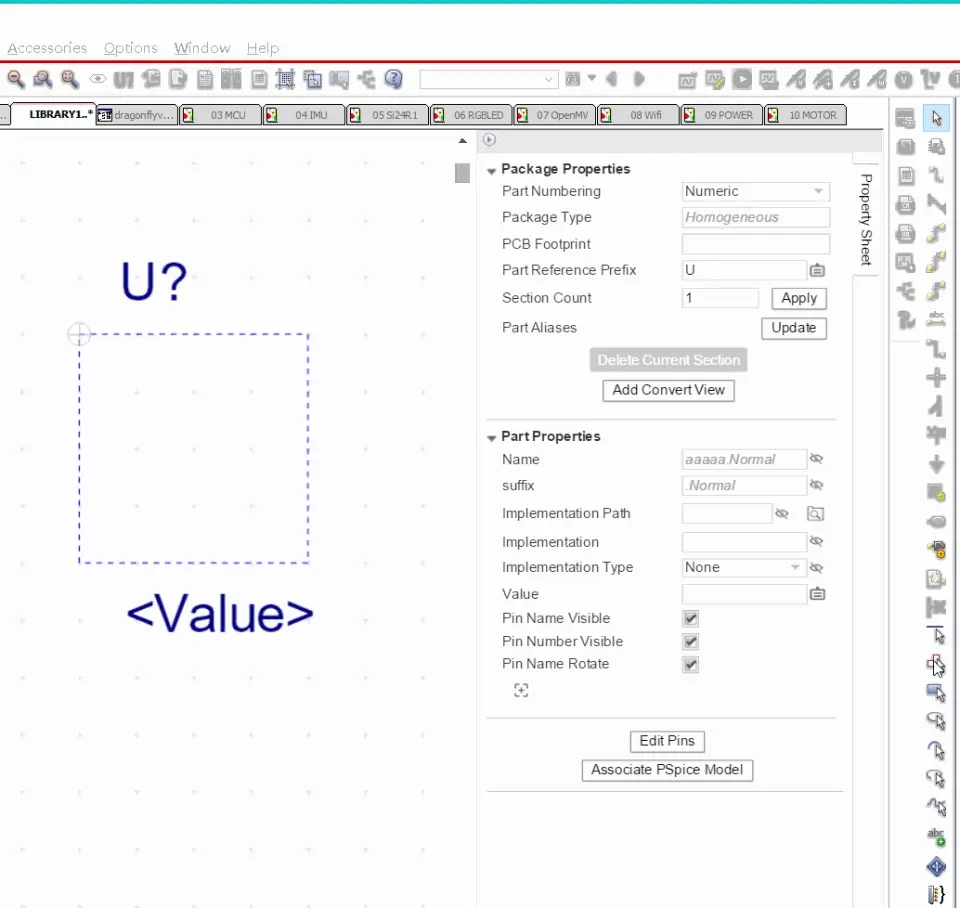

整个流程的动图如下：
用动图解释：在OrCAD中绘制元器件符号的时候，如何绘制填充图形
