导入叠层模板操作，Allegro工艺辅助演示

在PCB设计中，导入叠层模板能够确保设计的标准化和规范化，避免因手动设置叠层参数而可能出现的错误或不一致情况。通过使用预先定义好的叠层模板，设计人员可以快速地应用经过验证的叠层结构，从而节省大量的时间和精力，提高设计效率。同时，标准化的叠层结构也便于与制造商进行沟通，减少生产过程中的误解和返工风险，从而降低制造成本。

1、新建的pcb文件叠层结构默认是两层，没有设置层数及板子厚度。如图1所示执行菜单命令“Fanyskill-工艺-导入叠层模板”或者在command栏输入快捷调用命令“CreateCrossSection”随即弹出如图2所示对话框,单击“选择模板”命令，如图3所示在弹出的“Tech file”对话框中选择pcb板需要的层数，点击OK进行导入。

图1导入模板菜单命令

图2 叠层定义对话框               图3叠层模板选择

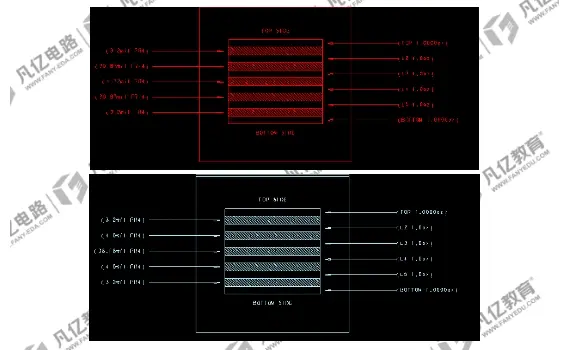

注:图3中06-A方案和07-B方案的区别是叠层芯板信息（走线线宽、线距、芯板厚度等）的不同，如图4所示。

图4模版A和B的区别

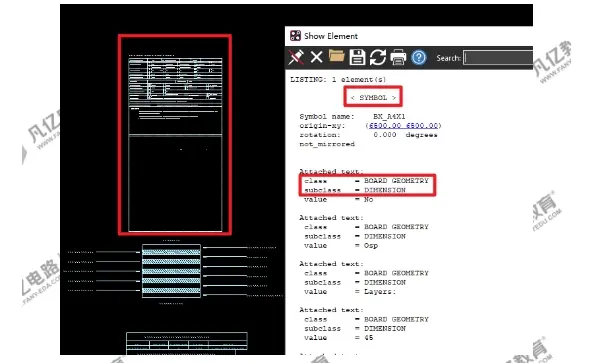

2、如图5所示，在“叠层定义”对话框上面会显示板厚、层数以及要控阻抗的线宽线距等；单击“确定”按钮，对应的叠层信息会自动放置到pcb板上，如图6所示，叠层信息默认是以元件的属性导入的，所在层为BOARD GEOMETRY-DIMENSION。

图5导入的叠层模板信息

图6 叠层详细信息

3、执行菜单命令“setup-cross-section”，如图7所示，我们导入的叠层信息会自动更新到叠层管理器里面。

图7 叠层设置完成
