别人几分钟画一张图的秘密：看完你也能做到

如果你学习的是CAD制图，最初的我们学起来都很困难，但是掌握了技巧之后，轻松绘制一张图纸对你来说就是小菜一碟。那么我们在制图时，应当注意哪些规范？下面就给大家分享8大技巧。

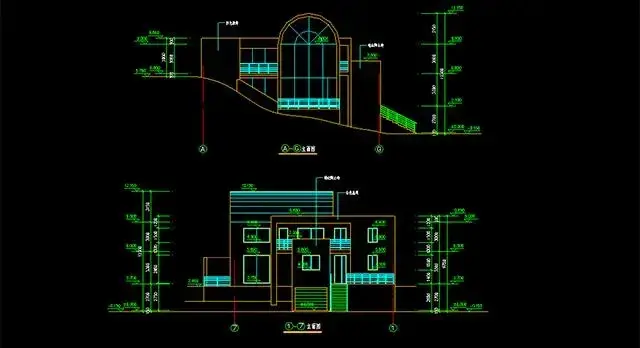

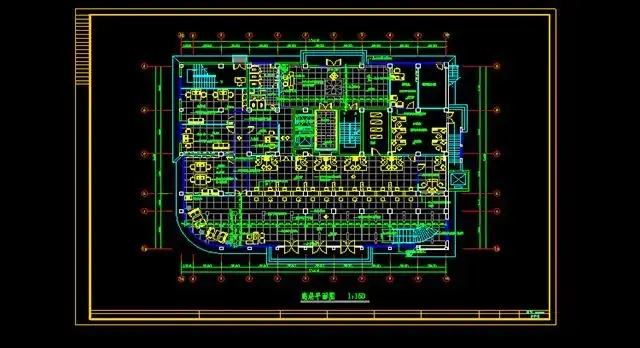

一、图层管理

一般制图分层为：墙体层(WALL)、家具层(FURNITURE)、填充层、窗层(WINDOW)、布置层、尺寸层(DIM)、文字层(TEXT)、轴线层(DOTE)、轴线标注层(AXIS)、分格层。我们在制图时要分清各层，便于调整图纸，提高工作效率。

二、线条分色

在绘制图纸的时候，出现的墙体、家具、填充线、分格线等线条，使用不同的颜色区分，便于在看图纸时，显示时一目了然。

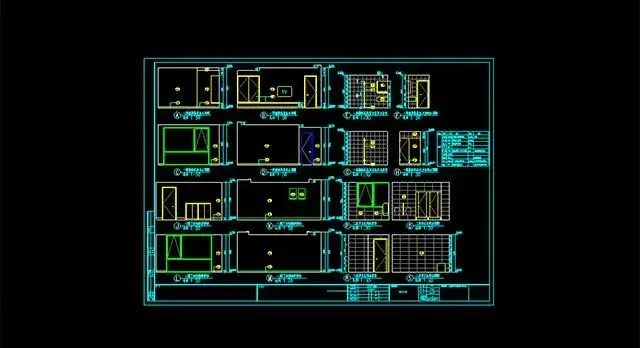

三、图框插入

按比例插入图框，首先制作出1:1的图框，随后将图框放大与图比较，将图款围着图，看一看是否适配，如不适配，再进行缩放配对。

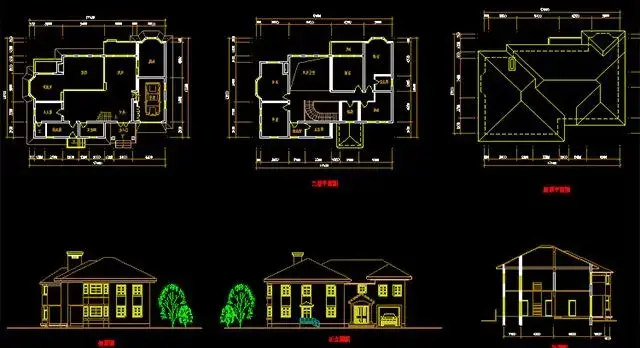

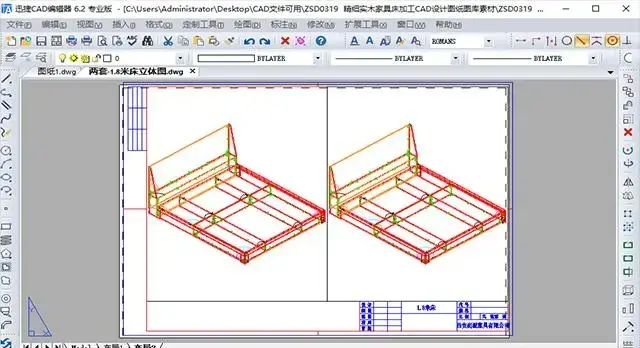

四、常用制图软件

迅捷CAD编辑器专业版，支持浏览、编辑图纸，绘图更加专业，更多更全面的功能，使用这款制图软件可以让你提高工作效率。

五、尺寸符号

1. 尺寸标注是尺寸为统一体，如需调整尺寸数字，可采用edit（ed）命令；

2. 尺寸界线距标注物体2-3 mm，第一道尺寸线距标注物体10-12 mm,相邻的尺寸线间距7-10 mm；

3. 半径、直径标注时箭头样式为实心闭合箭头；

4. 标注字高2.5 mm(在A 0、A 1、A 2图纸) ；字高2 mm(在A 3、A 4图纸) ；

5. 标注文字距尺寸线1-1.5 mm。

六、文字注释

1. 引出线为箭头或点，引出线为统一体，由标注命令引线制作。

2. 文字说明：字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸) 。

七、标高符号

1. 数字：字高2.5 mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸) 。

2. 符号为等腰直角三角形；

3. 数字以m计单位，小数点后留三位；

4. 零点标高写成±0.000，正数标高不注“ ”，负数标高应注“-”；

5. 同样位置不同标高标注。

八、轴线符号

1. n：?10 mm，字高4 mm (在A0、A1、A2图纸)；

2. n：?8 mm，字高3.5 mm (在A3、A4图纸)。
