一、使用方法：
1、加载插件：拖拽插件到cad中；
2、输入命令：GG；
3、框选要修改的图元；
二、程序原理：

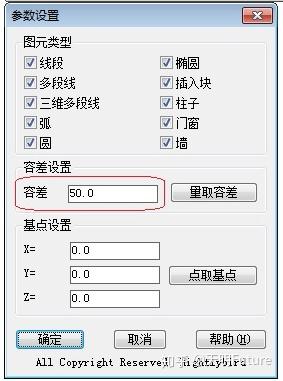

这个程序首先读取CAD图元的基点或者控制点的坐标值（如线段的端点、多段线的端点和转折点、圆的圆心，块的基点），然后将坐标值取整（相当于将这些点移动到了一个整数的坐标位置）。可以自定义容差，用来设置坐标值取整的位数和精度。同时适用于斯维尔对象、天正对象。1、容差设置：在程序中可以通过参数设置面板来设置“网格大小”；

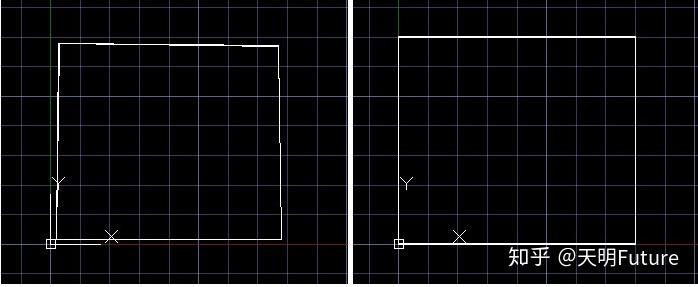

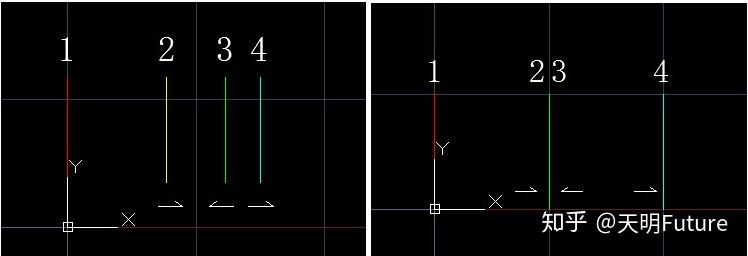

2、程序如何处理线段：如下图，线段位置和线段端点都被规整到网格上；
3、程序如何处理多段线：

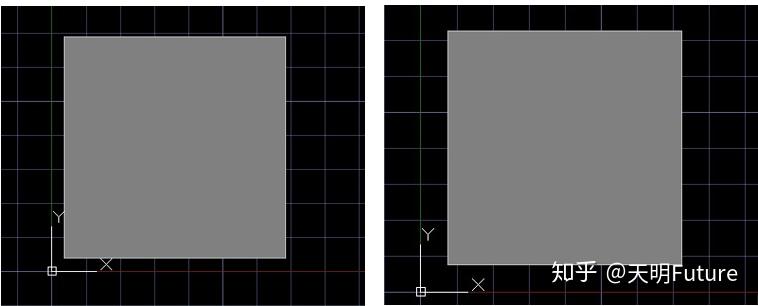

如下图，将多段线的端点都规整到网格上；
4、程序如何处理天正、斯维尔的墙体：

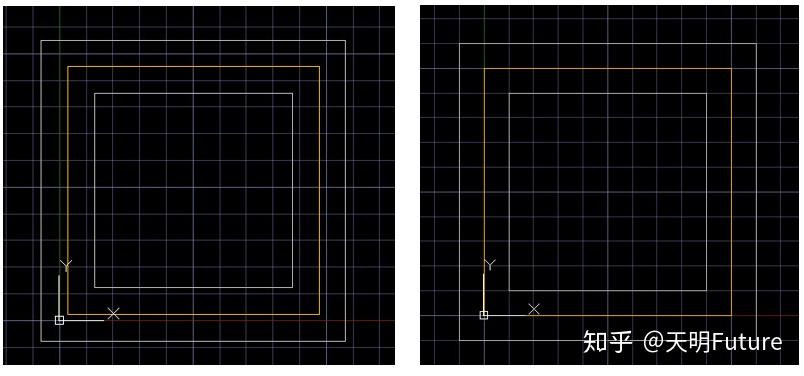

类似线段的处理原理；
5、程序如何处理天正、斯维尔的窗户：

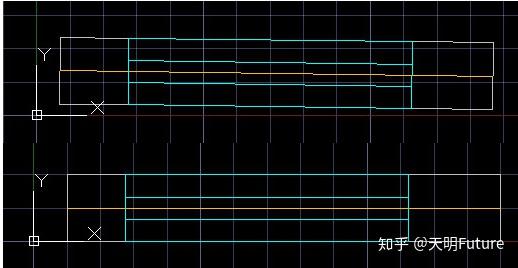

程序会将门窗的定位中点移到网格线的交点，但不会调整门窗的尺寸。
6、处理斯维尔（天正）的柱子：
程序会将柱的定位点移到网格线的交点，但不会调整柱的尺寸。
注意：程序在处理斯维尔的墙体对象时，有一定的几率会将墙体变成“卫生间隔墙”或者“虚墙”。
