AutoCAD不能画图？说说基本的画图软件AutoCAD（一）

   作为一个专业的MEP BIMer，除了revit之类的三维软件，会用CAD也是一个基本的要求。当然不需要像设计院的设计师那样，鸿业、天正用的贼6，用CAD画图恨不得像打星际一样apm直达300+，但是也不能仅仅停留在用啥功能都是鼠标流，需要用哪儿就点哪儿吧。掌握一些最基本的小技巧、记住一些常用的快捷键，一定可以让你的工作效率大大的提高。一、界面(工作空间)


AutoCAD从2015版开始就彻底取消了经典模式，采用了Ribbon功能区，有点类似于我们常用的Revit，大部分常用的功能在上方的功能区都能找到对应的按钮，上手比较容易。但是对应的缺点就是，让人容易对鼠标产生依赖。而用过经典模式的童鞋可能知道，它的快捷键实现的方式有两种，输入快捷命令的英文开头，或者利用“alt”键呼出菜单然后利用键盘快速选择。


DIML，线性标注

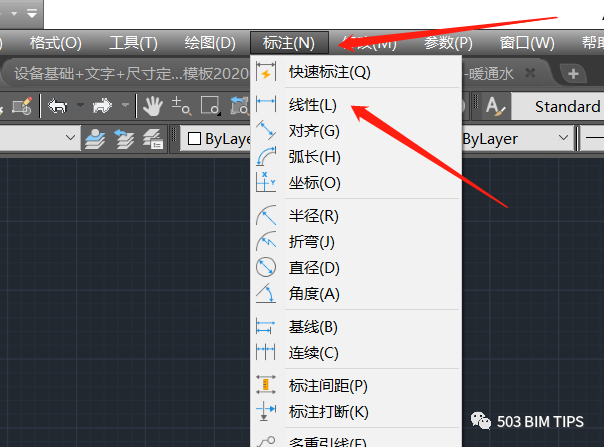

alt+n+l，线性标注不知道快捷键是啥，只需要alt+对应菜单字母代号+下拉菜单功能对应的字母即可


当然，用什么界面还是见仁见智的一件事。想要用经典模式的同学可以到网盘下载acad.cuix文件，然后打开以下路径(2019版本为例)进行替换C:\Users\cdhme(用户名)\AppData\Roaming\Autodesk\AutoCAD 2019\R23.0\chs\Support链接：https://pan.baidu.com/s/1peBz3TnBycAdpMdzIgMknQ

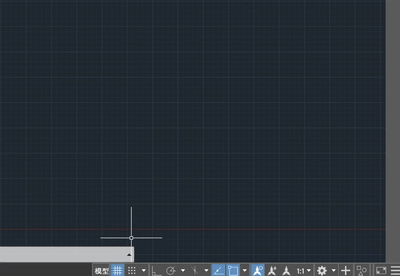

   提取码：9m5i替换完成后就可以在右下角设置里面修改工作空间了


二、几个我自己用的多的快捷键

1.经典模式下用的最多的就是alt+n+l(线性标注)和alt+n+g(对齐标注)，作为施工方向的BIMer，懂得如何出施工图很重要，而施工图里面定位信息是很重要的，也是我们在revit无法较好完成的工作，CAD对我们来说很重要的一个功能就是定位了。

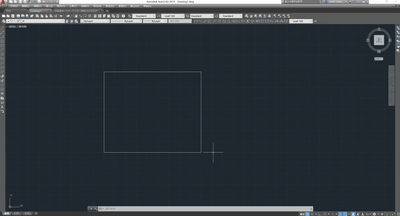

2.tr+空格+空格：修剪；tr+空格+空格，再按shift后单击图元：延伸。

3.layiso：图层隔离，将所选图元所在的图层单独隔离出来，其他图层都会处于锁定状态(抠图或者单处理某图层图元的时候特别好使)

4.layuniso:解除图层隔离，使用完layiso功能后，解除刚才的状态，解锁其他图层

5.laytrans：图层转换，可以把所选的图层都转换为一个指定图层，处理地图的时候特别好用，可以把五颜六色的建筑地图变成一个图层然后改成灰色

6.ma：格式刷，在临时绘制少量图元，可以不用设置属性，画完后刷一下即可(类似word里的刷子)不建议用于批量改属性

7.选择图元，右键+T  选择类似对象

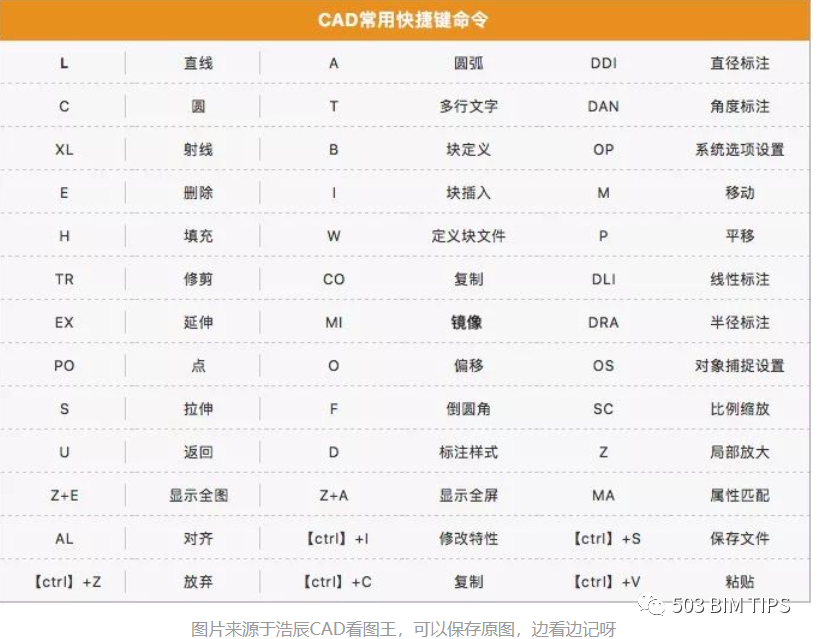

  其他快捷键不赘述了，贴张网上找的图

作为CAD的“半吊子”使用选手，这点水平不够设计院大牛看的，我自己觉得会这些小技巧已经能够相对从容的应付从底图处理到最后的出图的工作了。当然这只是抛砖引玉，在提升效率方面给大家些小建议。还有套图框、视口处理、打印设置、链接文件等等功能，还需要大家自己学习。
