AutoCAD填充图案纹路怎么对齐？角度与原点调整

在 CAD 设计领域，填充图案的精准衔接是衡量图纸质量的重要标尺。尤其是在绘制大面积地面铺装或复杂材料剖面时，图案间若无法实现严丝合缝的拼接，不仅会削弱设计图的专业性，更可能导致施工环节的误解与偏差。相邻填充图案出现边界错位，往往是由于图案填充原点的设置差异所致。

操作步骤：

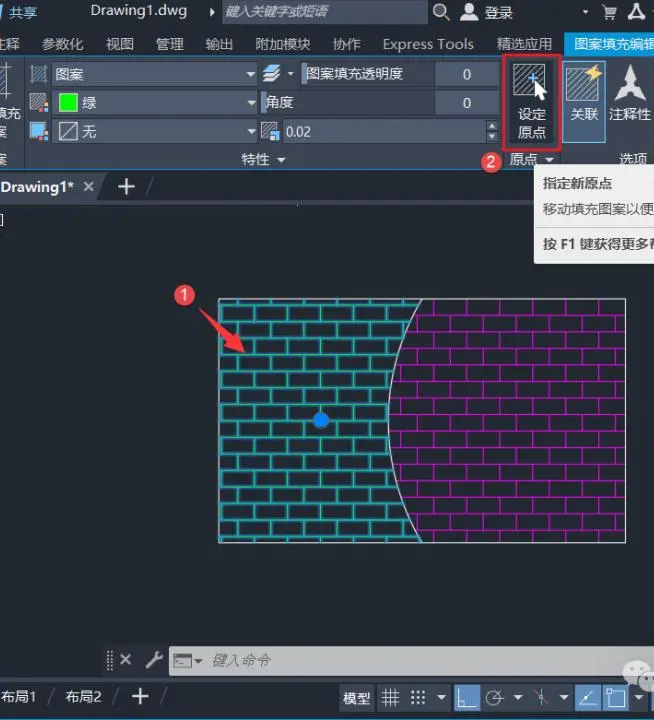

1、先打开AutoCAD2026软件，进入CAD绘图界面，然后先单击选中左侧填充图案（绿色），然后点击上方【设定原点】选项；这里的目的是逐个将两个填充图案的【原点】设置形同，达到填充纹路一致的效果；

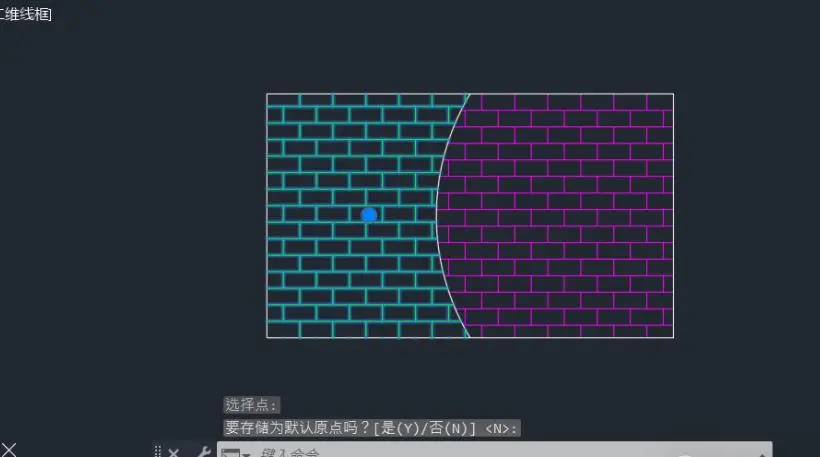

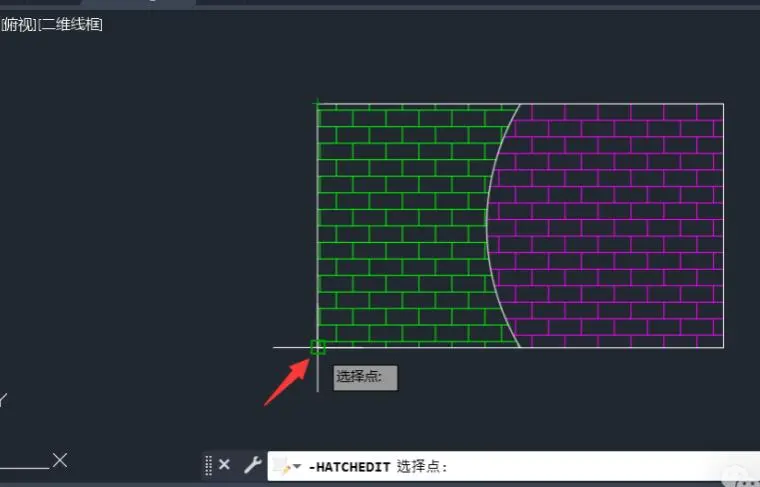

2、提示选择原点，这里选中左下角的端点；

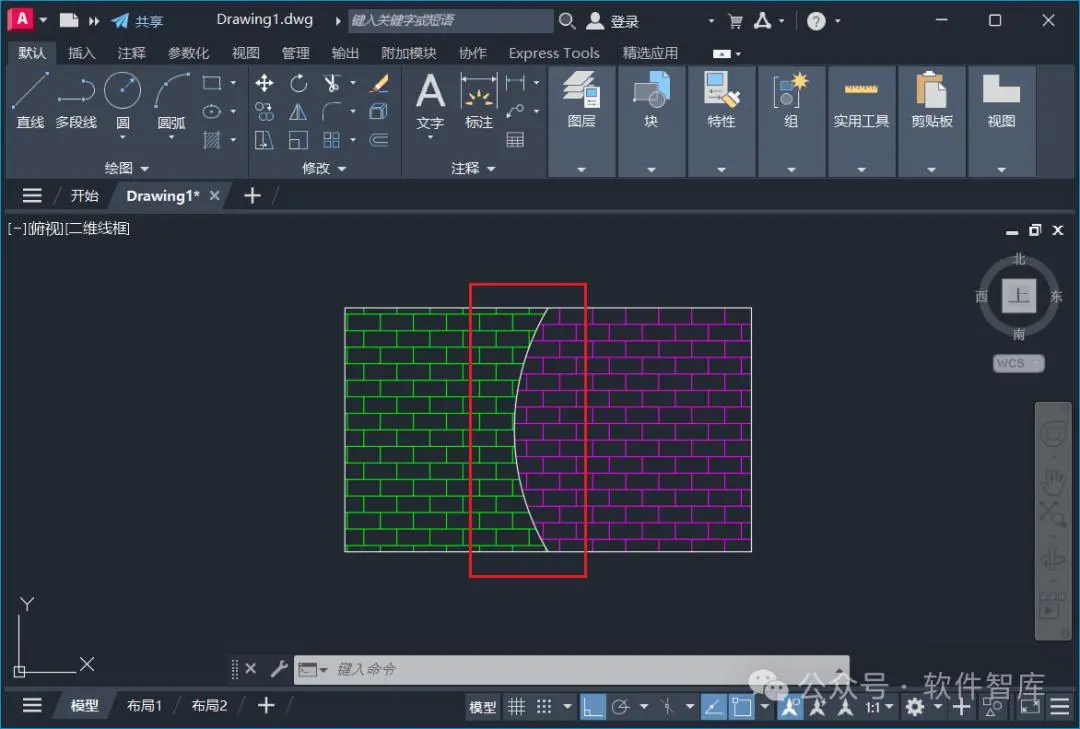

3、修改后的左侧图案的填充效果如下，但左右侧图案在拼接位置纹路仍不一致；

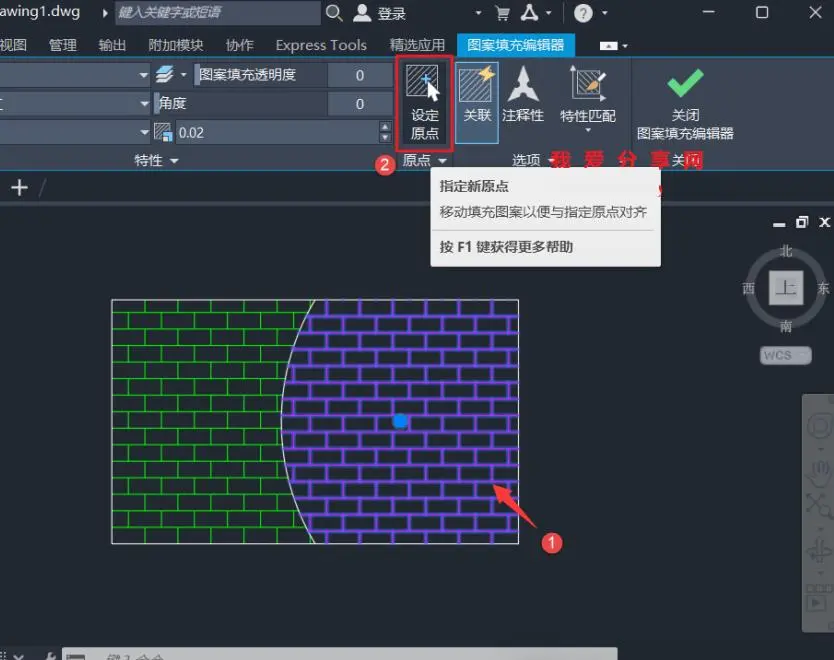

4、继续单击选中右侧填充图案（洋红色），然后点击上方【设定原点】选项；

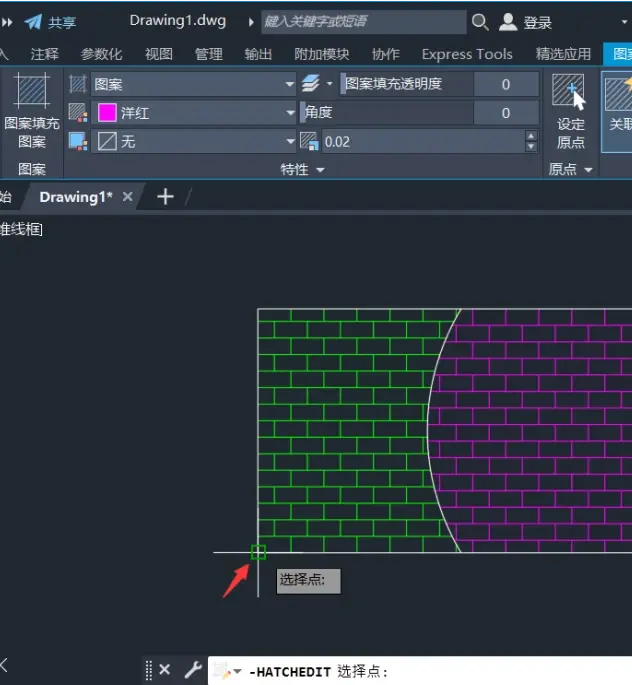

5、提示选择原点，这里同样选中左下角端点，使两个填充图案的原点设置相同；

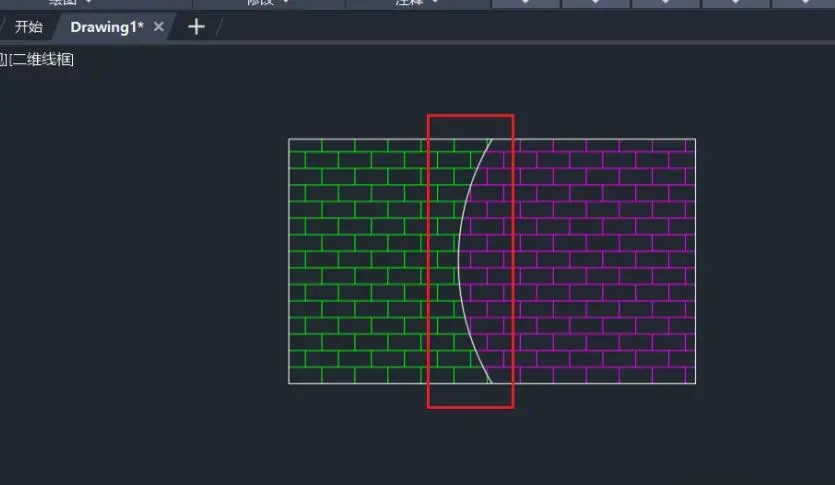

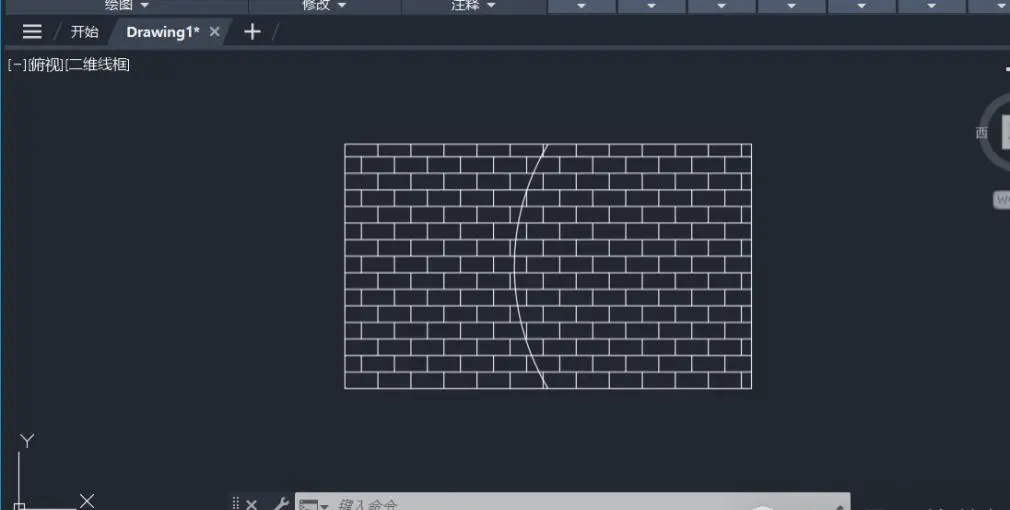

6、如下，左右侧填充图案的在拼接位置纹路已对齐。

通过以上步骤，成功将两个填充图案的原点统一设定为左下角端点，实现了图案在拼接位置纹路的精准对齐。这种细节处理不仅提升了图纸的视觉效果，更为后续的施工与生产提供了精准可靠的依据。
