在进行CAD绘图时，经常需要把已有的填充图案移植到新的边界上，但每次重新填充又影响绘图效率，那有没有更快捷的操作方法呢？
操作步骤：

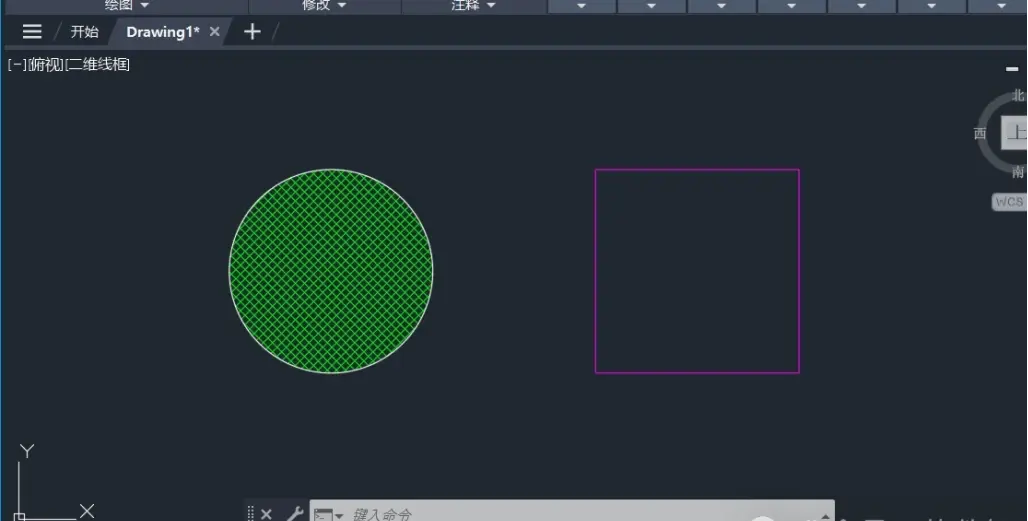

1、先打开AutoCAD2026软件，进入CAD绘图界面，然后绘制如下示例图形；
2、在下方命令行中输入：HATCHSETBOUNDARY，然后按Enter键继续；

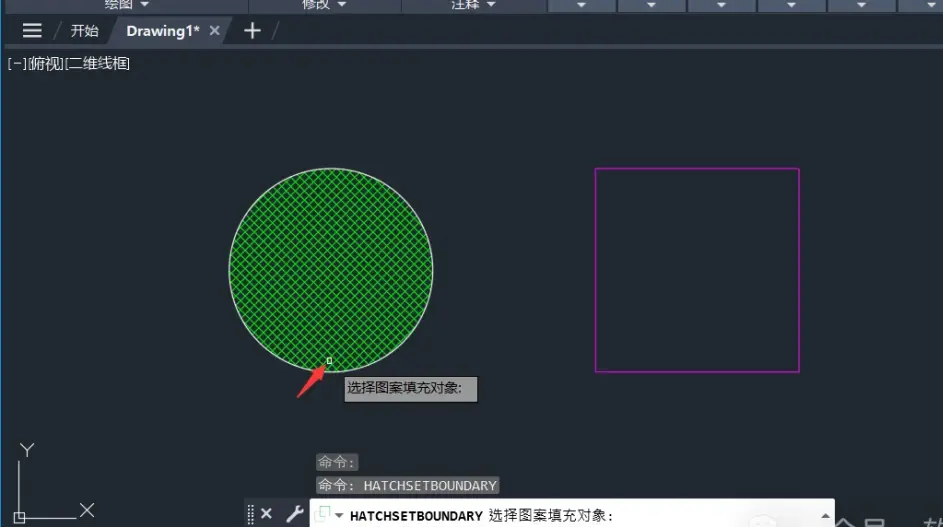

3、提示选择图案填充对象，这里选择要修改的原有填充区域，如下图中的左侧填充图案；

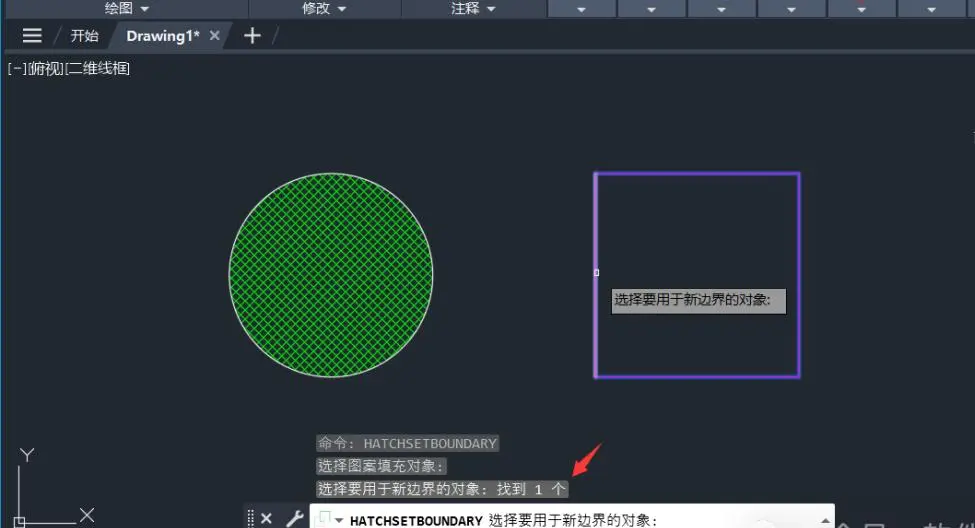

4、选择要用于新边界的对象，根据设计需求指定用于新边界的对象，这里选择右侧的矩形，可以同时选择多个对象；

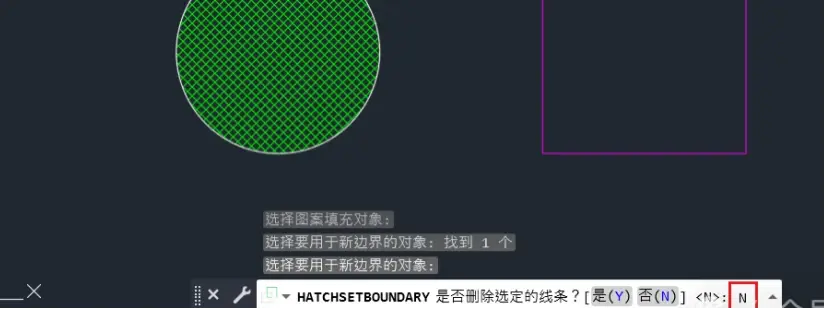

5、完成边界对象的选择后，系统可能会询问是否要删除外围的旧边界。若希望新边界完全替代旧边界，输入【Y】并按Enter键继续；若需保留旧边界以作参考或其他用途，则输入【N】并按Enter键继续；

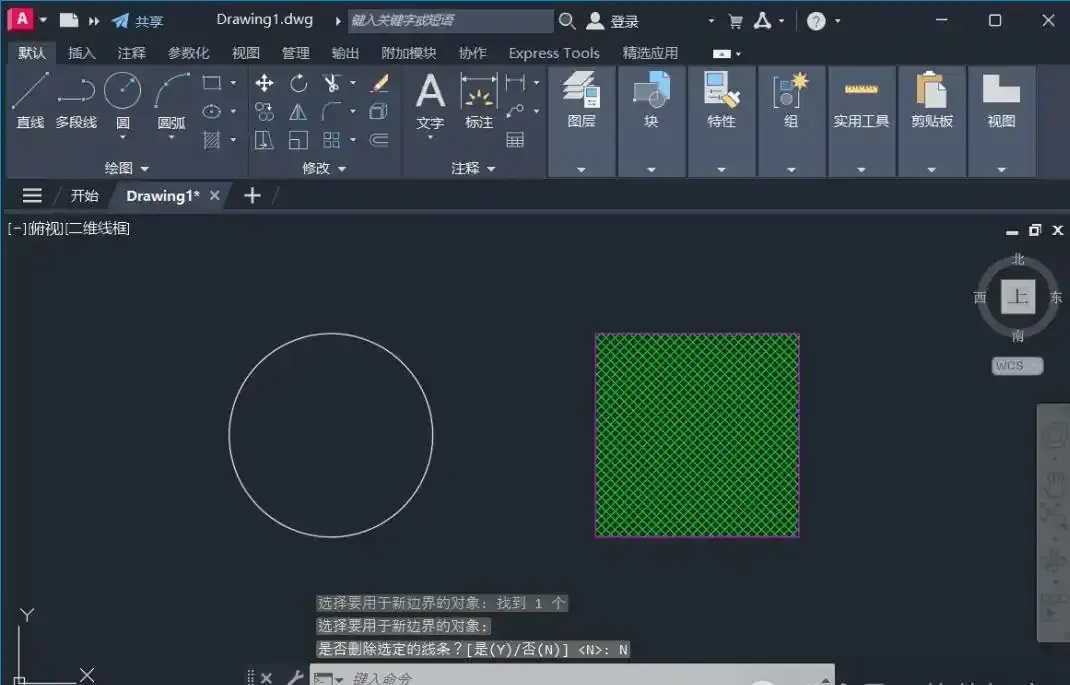

6、如下，已将原有的填充图案按照新的边界重新生成，完美贴合在新的边界上。
