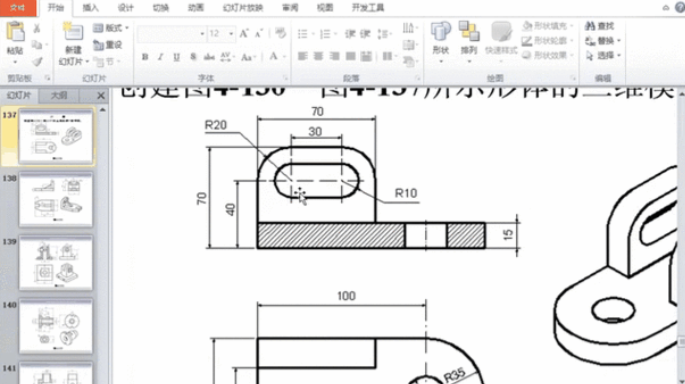

CATIA怎么显示参数值和公式？常见问题解答第一期

这是由于CATIA选项中没有勾选带值和带公式导致的，接下来一起设置一下吧。点击工具——选项——常规——参数与测量——知识工程，找到带值与带公式，勾选上就可以了。

如果还不行，去基础结构-零件基础结构-显示中勾选参数

设置步骤

1. 让“参数”和“关系”显示在树上：点击菜单 工具 → 选项。在左侧树状菜单中，展开 “基础结构”，选择 “零件基础结构”。在右侧切换到 “显示” 选项卡，勾选 “参数” 和 “关系” 这两个选项。
2. 让参数显示“值”和“公式”：保持“选项”窗口打开，在左侧树状菜单中选择 “常规” → “参数与测量”。在右侧切换到 “知识工程” 选项卡。在 “参数树型视图” 区域，勾选 “带值” 和 “带公式”。点击 “确定” 保存设置。

设置完成后，特征树里的参数就会像下图一样，同时显示出它的数值和背后的公式。

其他查看方式

• 公式编辑器：点击 “知识工程” 工具栏的 f(x) 图标，可以打开公式对话框集中查看和管理所有公式。
• 快捷操作：在特征树或对话框里，双击一个参数，或右键点击它的数值区域选择 “编辑公式”，可以快速查看或修改。
