解决CATIA布尔运算中几何体不显示的问题

问题

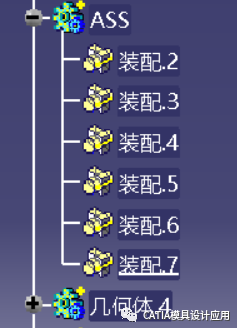

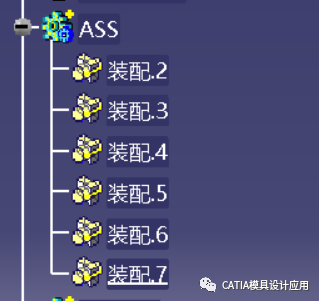

有小伙伴反馈，在零件设计模块，将若干几何体装配到ASS几何体后，在结构树上，就只显示“装配XX”，而不显示装配内部的几何体，如下图，为什么呢？

原因：很多这种很妖的问题，都与设置相关。

解决方案

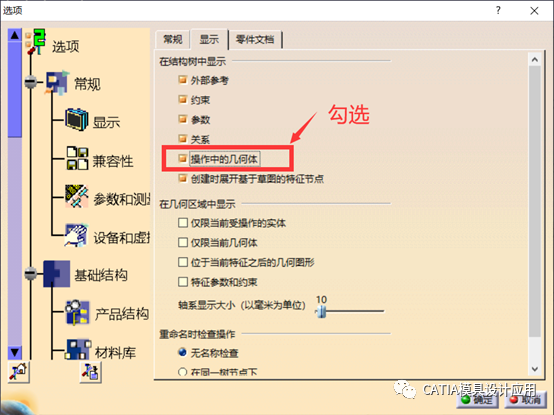

如下图，勾选”选项——基础结构——零件基础结构——显示——在结构树中显示——操作中的几何体”即可。

勾选后，结构树不会自动刷新。

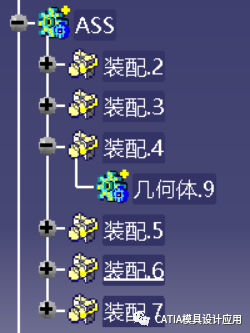

依次双击装配节点，则显示了装配内的几何体。

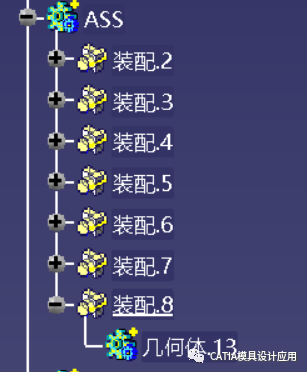

未来，再次装配，则默认显示装配内的几何体，如下图，又将几何体.13装配到ASS几何体内部，则新增的装配.8节点下则显示几何体.13。
