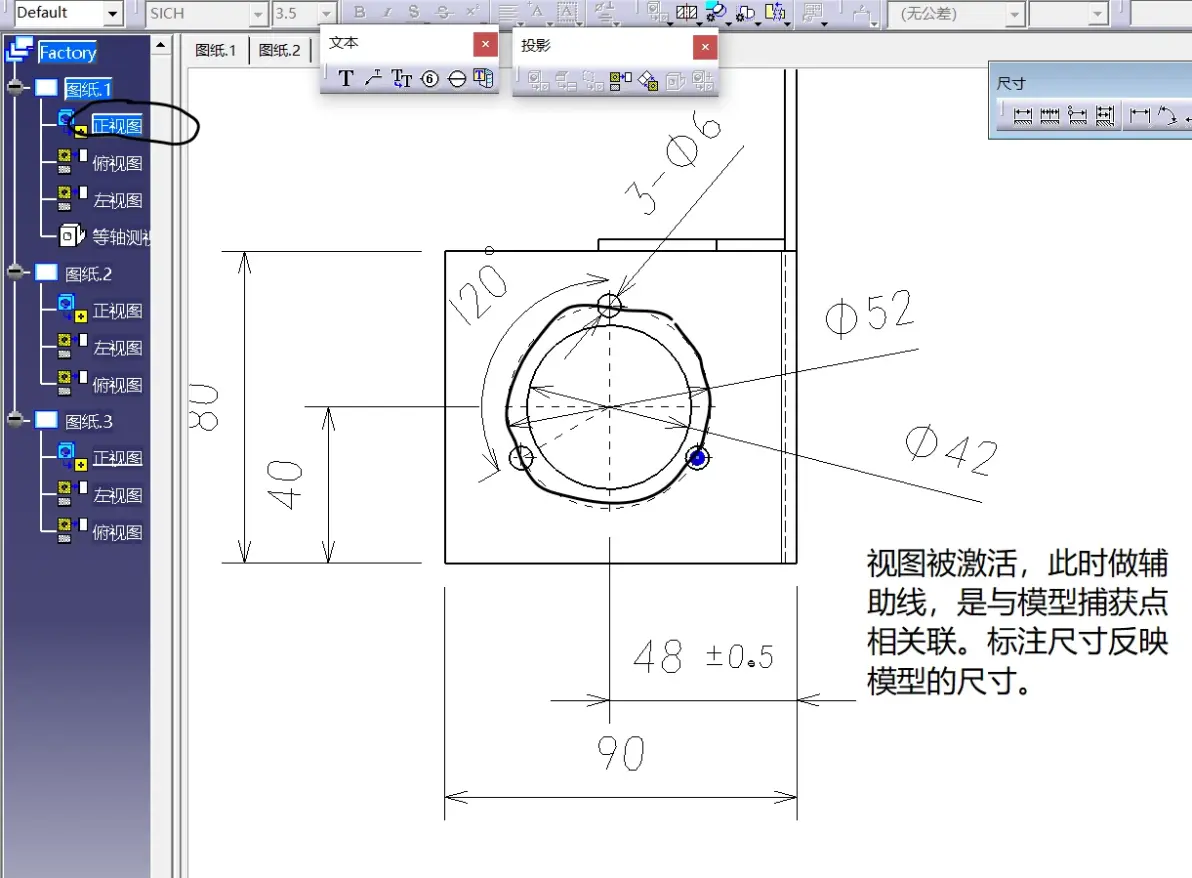

CATIA钣金孔阵列怎么做？工程图辅助线标注问题解答

方法一：一步到位法（用“孔”工具直接创建）

这个方法比较直接，适合在创建孔的同时就设定好阵列。

1. 在 “零件设计” (Part Design) 工作台，点击 “孔” (Hole) 命令。
2. 选择一个平面，然后设置好孔的类型、直径、深度等参数。
3. 在孔的定义对话框里，找到 “阵列” (Pattern) 选项卡。
4. 在这里，你就可以直接定义阵列的类型（比如矩形或圆形）、数量、间距等参数，点击确定就完成了。

方法二：先打孔，后阵列（用“阵列”工具）

这个方法更灵活，适合先确定一个基准孔，再用各种阵列命令去复制它。

1. 先用 “孔” (Hole) 命令在钣金上创建好第一个孔。
2. 在特征树上选中这个“孔”特征。
3. 点击 “矩形阵列” (Rectangular Pattern) 或 “圆形阵列” (Circular Pattern) 命令。
4. 在弹出的对话框中，根据你的需要设定阵列的方向（矩形阵列需要选两条边做参考）、数量、间距、角度（圆形阵列需要选旋转轴）等参数，然后确认。

方法三：知识工程阵列（适合高手和批量操作）

如果遇到像汽车门板喇叭孔这种有几百个重复特征的场景，手动阵列就太慢了。这时可以用 “知识工程阵列” (Knowledge Pattern)。

• 核心思路：把创建单个孔的所有步骤打包成一个 “用户特征” (UDF)，然后通过知识工程阵列，用参数来控制这个UDF的复制和位置。
• 最大优点：后期如果需要修改孔的尺寸或位置，只需改几个全局参数，所有孔就会自动更新，能节省2/3的建模时间。

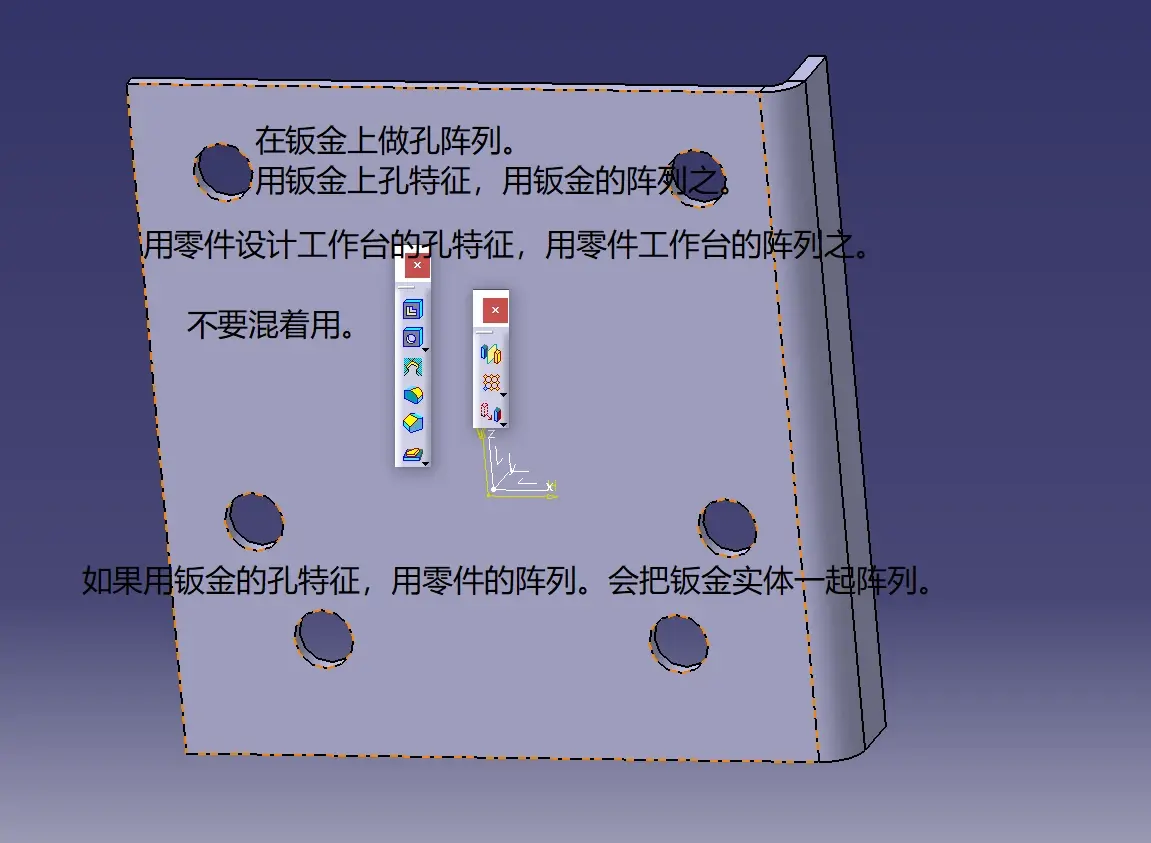

记录一些小技巧。不知道时真头疼
