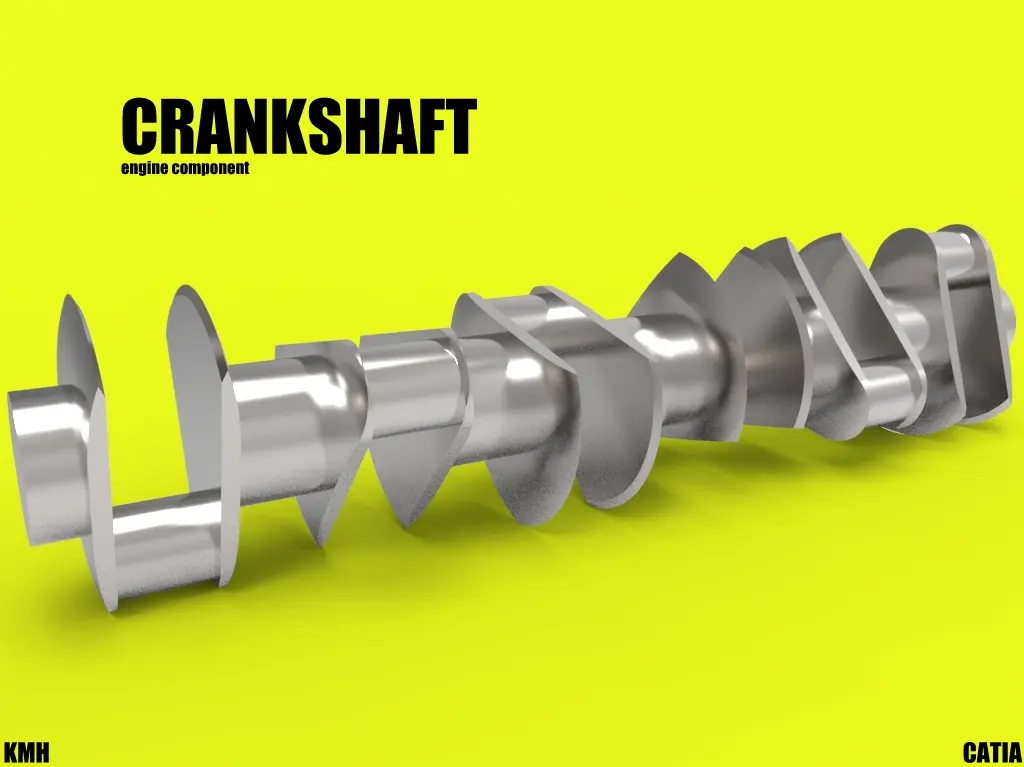

CATIA创建汽车发动机曲轴建模教程

用CATIA设计发动机曲轴，核心思路是 “化整为零，分段建模”。曲轴结构复杂但对称性强，通常是拆成主轴颈、曲柄臂、平衡块等几个部分分别创建，最后再组合。

核心建模步骤

1. 创建主轴颈：进入“零件设计”工作台，在草图里画一个圆，然后用 “凸台” (Pad) 拉伸成圆柱体，这是曲轴的旋转基准。
2. 创建单个曲拐：这是最核心的一步。在主轴颈的基础上，依次创建：曲柄臂：在主轴颈一侧的平面上画草图并拉伸，形成一个块状结构。连杆轴颈：在曲柄臂的对应位置，再画一个圆并拉伸，形成偏离中心的轴颈。
3. 阵列或镜像：利用CATIA的 “阵列” (Pattern) 或 “镜像” (Mirror) 功能，将单个曲拐复制成多个，形成完整的曲轴主体。
4. 添加平衡块：在曲柄臂的对面，用同样的“草图+拉伸”方法，创建用于平衡的配重块。
5. 细化前后端特征：在曲轴的最前端和最后端，创建安装正时齿轮、皮带轮等零件的键槽、螺纹等特征。
6. 修饰细节：最后，用 “倒圆角” (Fillet) 命令，对所有尖锐的边缘进行圆角处理，减少应力集中。

关键技巧

• 先主体后细节：先创建曲轴的主要轮廓，再逐步添加油孔、键槽等细节特征。
• 善用对称和阵列：曲轴的结构具有很强的重复性，用好这两个功能可以节省大量时间。
• 多看实例教程：可以搜索“CATIA 零件绘制练习—曲轴”这类视频，跟着操作一遍会更直观。
