在Catia中使用拉伸命令制作圆柱体的操作教程

三维造型软件CATIA中如何进行拉伸操作（基础版），参考本条经验，可初步掌握CATIA中凸台（拉伸）基本操作。

catia v5r20 破解安装版 v2013.04.25 32位

• 类型：3D制作类
• 大小：1.84GB
• 语言：简体中文
• 时间：2016-06-27

查看详情

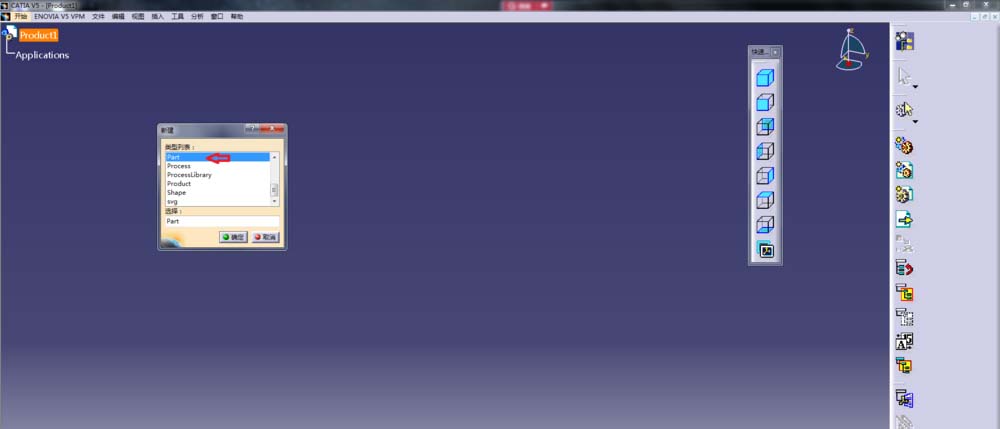

1、首先打开CATIA软件，选择菜单栏中的文件新建命令，选择part选项，如图中红色箭头所指选项。我们以做一个圆柱体为例。

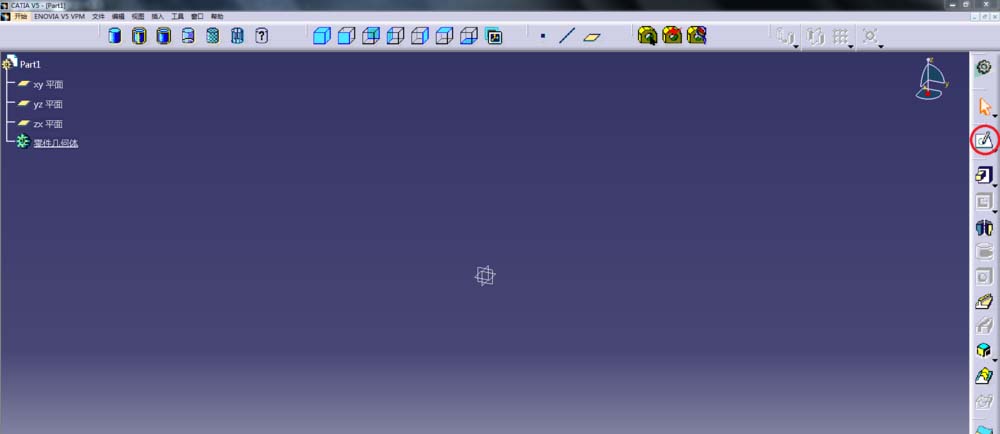

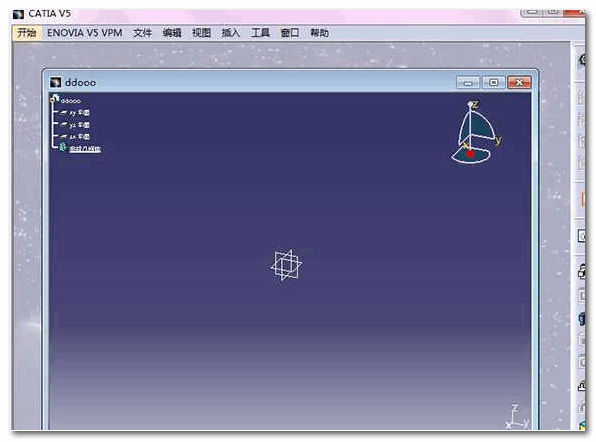

2、选择草图命令，如图中红色圆圈圈住选项。然后选择绘制草图的平面（在哪个面进行拉伸操作）。我们选择XY平面。

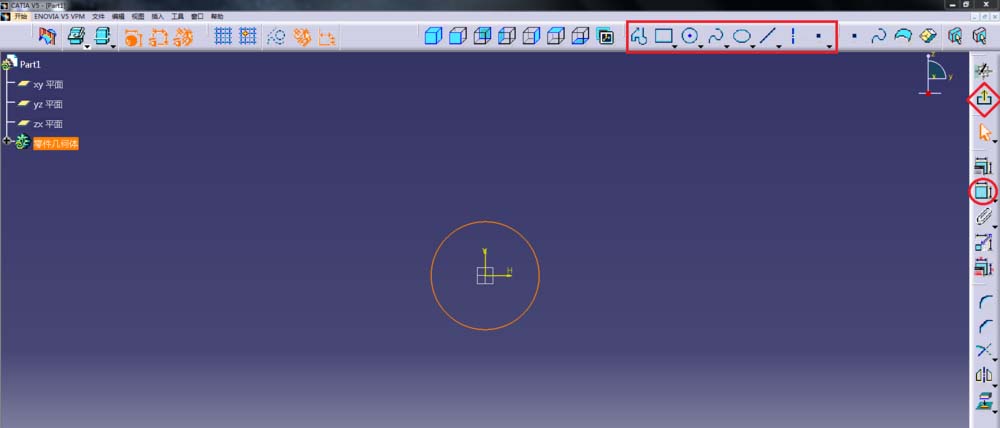

3、选择面后自动进入所选平面法线视角。应用红色方框中的草绘工具栏在此平面进行草图的绘制。注意草绘图形必须是全封闭的。红色圆圈圈中选项为标注选项，可以进行尺寸修改。完成草绘后点红色棱形方框中的离开草绘平台。

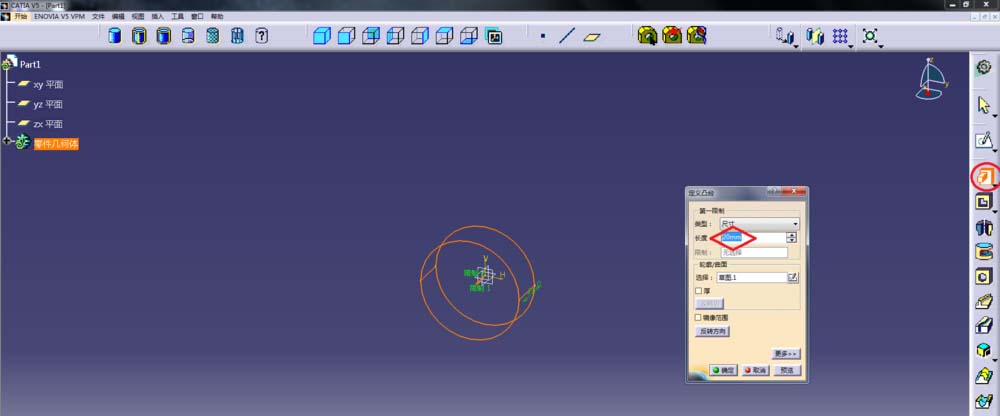

4、离开草绘平台后，选择红色圆圈选中的凸台选项，即进入凸台操作界面，在棱形方框中进行尺寸的修改，然后点确定。

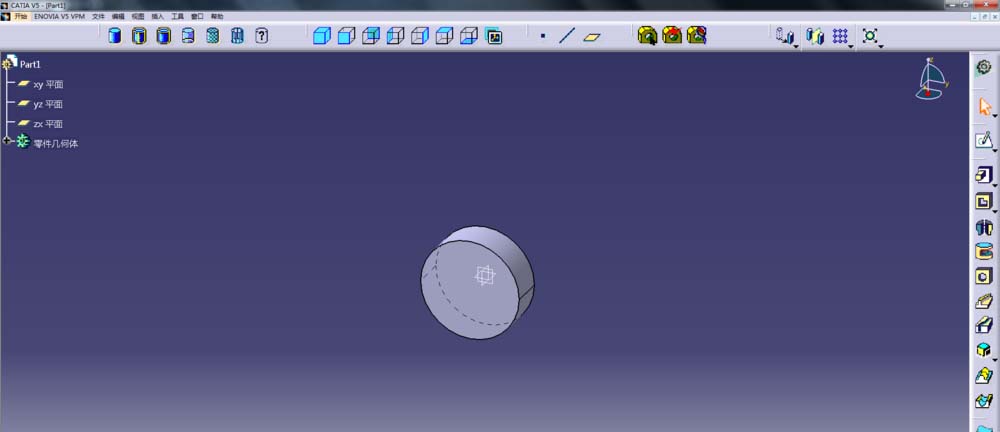

5、圆柱体完成效果如图所示。
