CATIA断面设计中固联怎么用？实战技巧解析

浅谈固联在断面设计中的地位及用法

命令名称：【草图编辑模块】-【固联】

固联在断面设计中地位：

大成可以这么说，这个命令都不用的话，那么判断你的画断面的能力一定不强，或者画断面的效率非常低

使用方式：

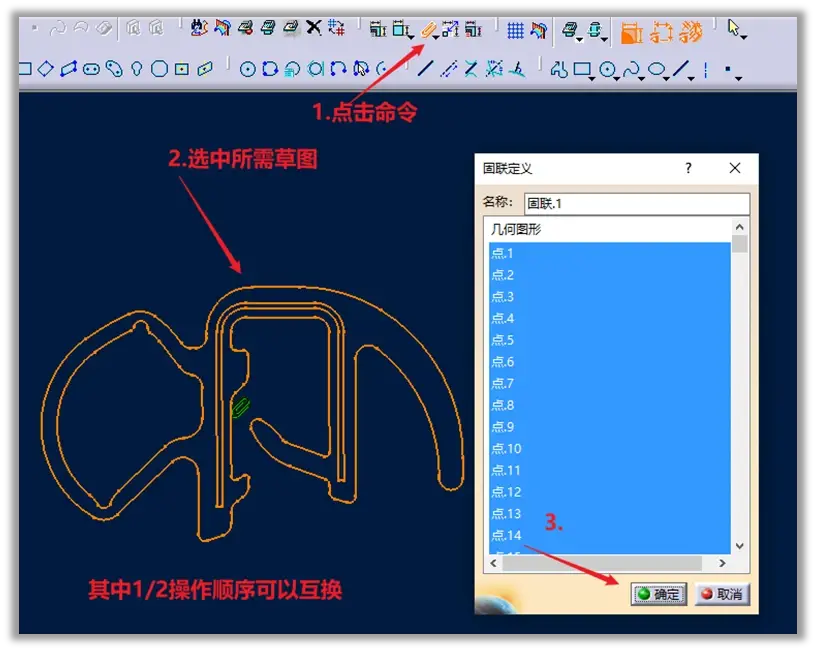

1）可以先选中草图中的几何图形，然后执行命令，也可以先点击命令再来选择结合图形

2）可以对草图中任意几何图形，执行固联，局部线或图形亦或者未封闭的图形，甚至是点都可以。

实战作用：1）主要是在断面设计中起到关联/绑定元素的作用，可以理解为它是个扎带，或者理解为CAD中的块命令，把你需要的任意元素进行捆绑，方便你对他们整体进行操作，如：移动，旋转，镜像等2）机械结构类设计或者结构特征中的草图设计就不是很常用实战案例案例一：将特定的元素进行捆绑，方便后续移动位置（尤其是那些结构固定但结构又非常复杂的标准结构）

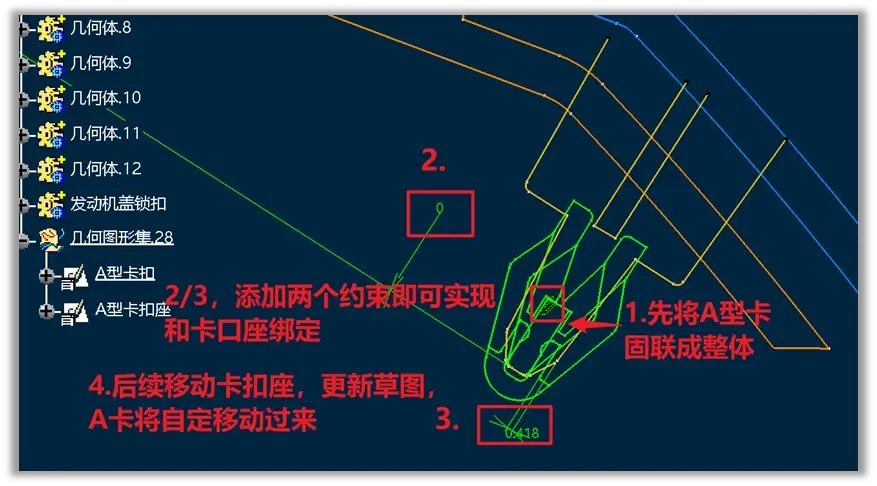

案例二：【固联】约束，实现2D草图结构快速绑定，便于在草图中调整位置

案例三：

于是你通过这样的方式

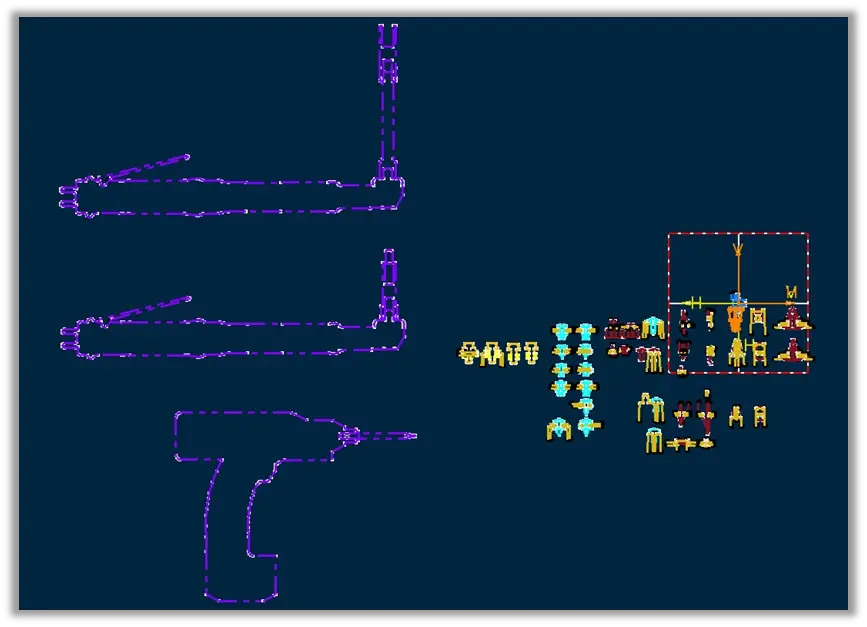

便可以得到这样的2D标件库

后续直接复制粘贴调用即可（如何快速调用呢？，见下期）最后，想告诉大家的是，上述提到的这些用法也只是断面设计过程中，关于【固联】应用最基础的用法，可以说是冰山一角吧。各位可以继续举一反三，你就会发现【固联】的强大远不止这些。由于篇幅和时间有限后续有机会继续和各位探讨它的其他实战用法
