干货分享：CATIA V5R20草图设计技巧与实用功能解析

阅读数 6
点赞 0
article_banner


干货 & CATIA V5R20草图设计的图1

点击上方“汽车零部件模具与注塑”，选择“置顶公众号”

第一时间接收汽车及模具行业最前沿技术及最新动态

打造汽车零部件及模具人都爱看的行业公众号品牌

干货 & CATIA V5R20草图设计的图2

汽车零部件模具与注塑
   专业  实用    前沿
干货 & CATIA V5R20草图设计的图3

  ☟    点击进入了解   ☟


干货 & CATIA V5R20草图设计的图4
干货 & CATIA V5R20草图设计的图5

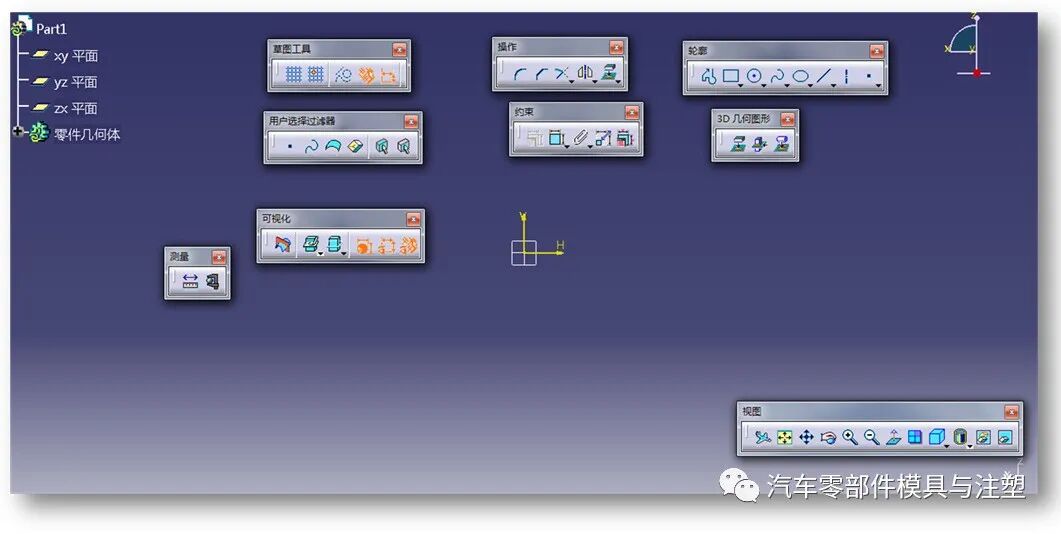

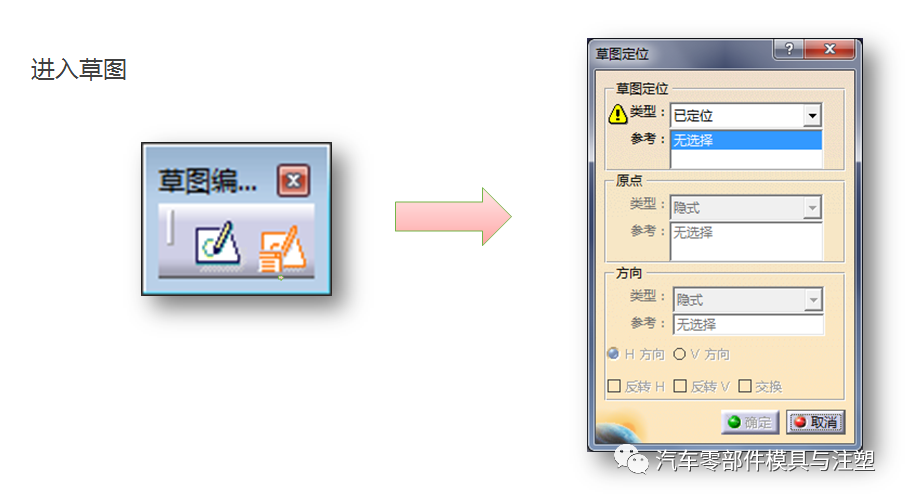

 1. 草绘编辑器
干货 & CATIA V5R20草图设计的图6

带有绝对轴定义的草图，用于访问草图绘制器工作台。用户须指定草绘基面和草绘基准坐标。这种方式在参数化建模时应用较为广泛，因为它在绘制草图时需要几何元素与草绘基准坐标发生关系。否则，定义草绘基准坐标的元素变化也会造成草图中元素的变化。

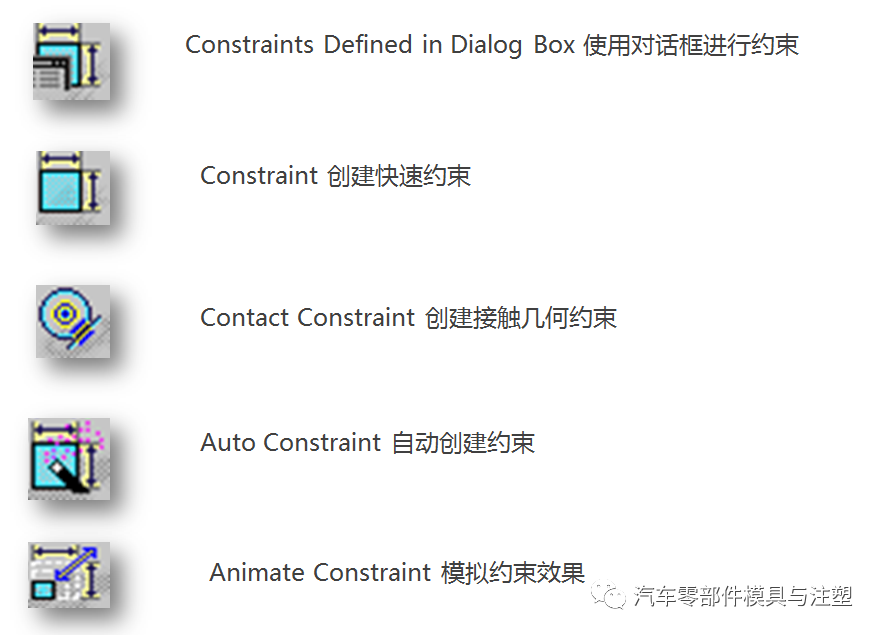

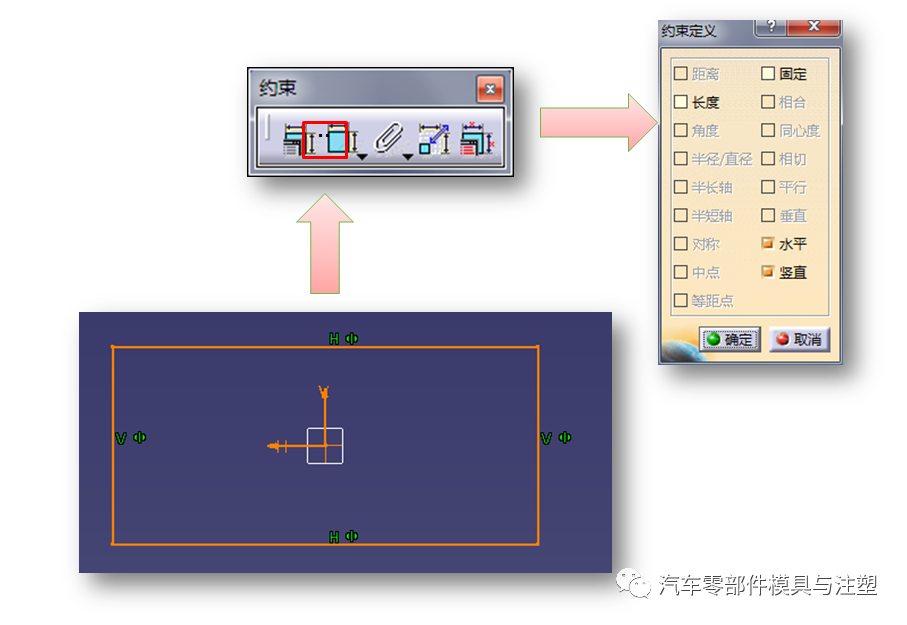

 2. 约束命令
干货 & CATIA V5R20草图设计的图7

3 . 轮廓命令

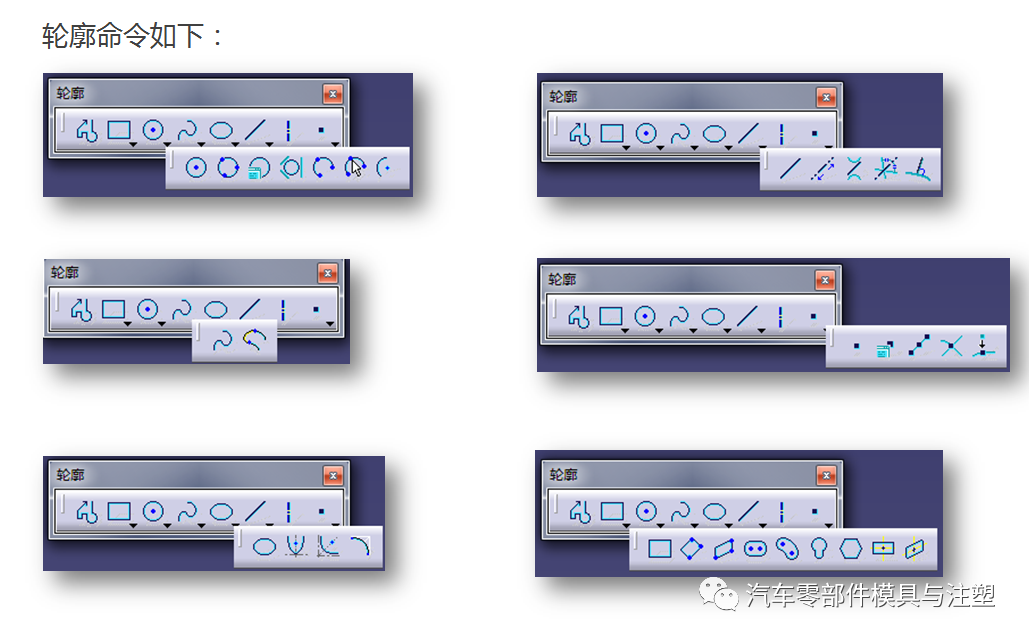

干货 & CATIA V5R20草图设计的图8

4.操作命令

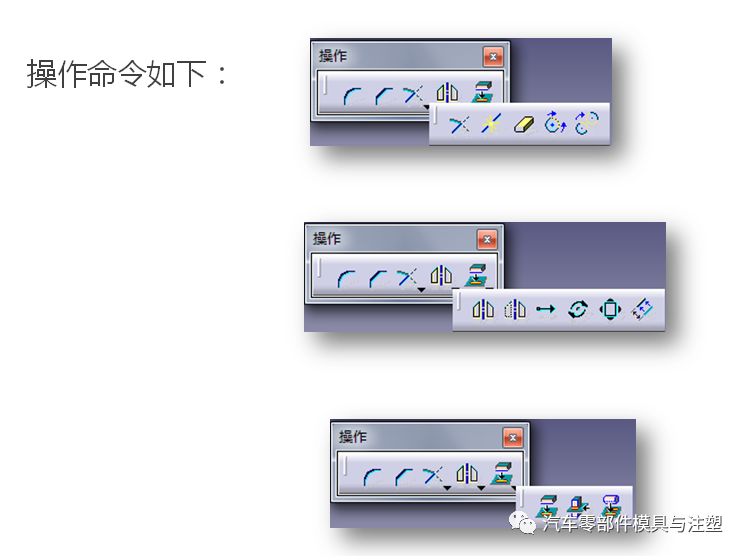

干货 & CATIA V5R20草图设计的图9

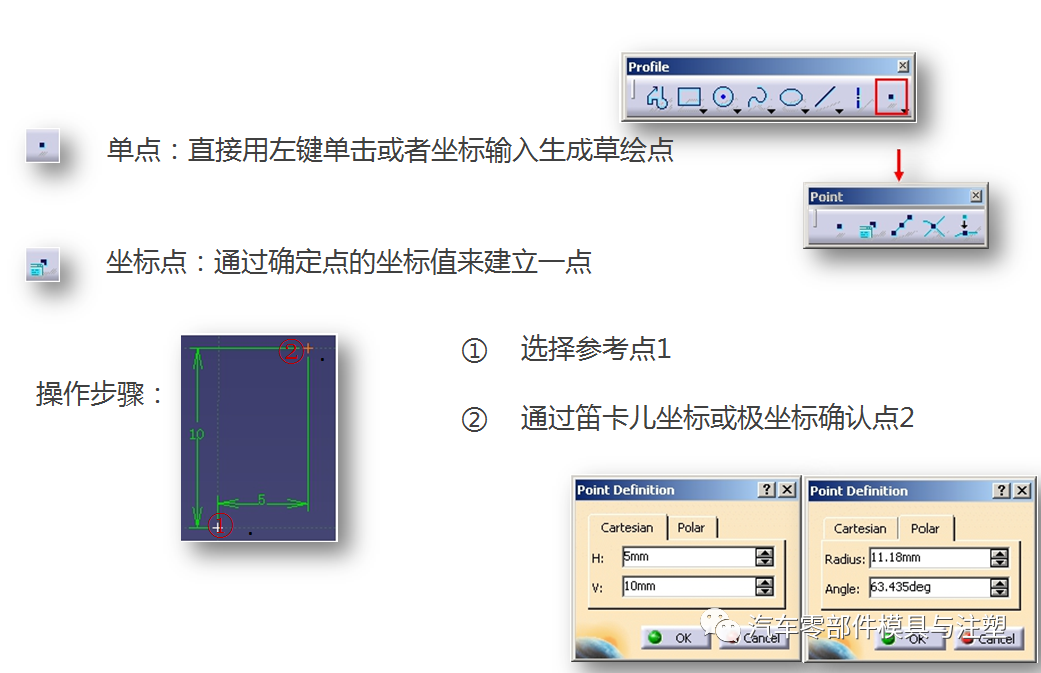

5.点
干货 & CATIA V5R20草图设计的图10

6.矩形

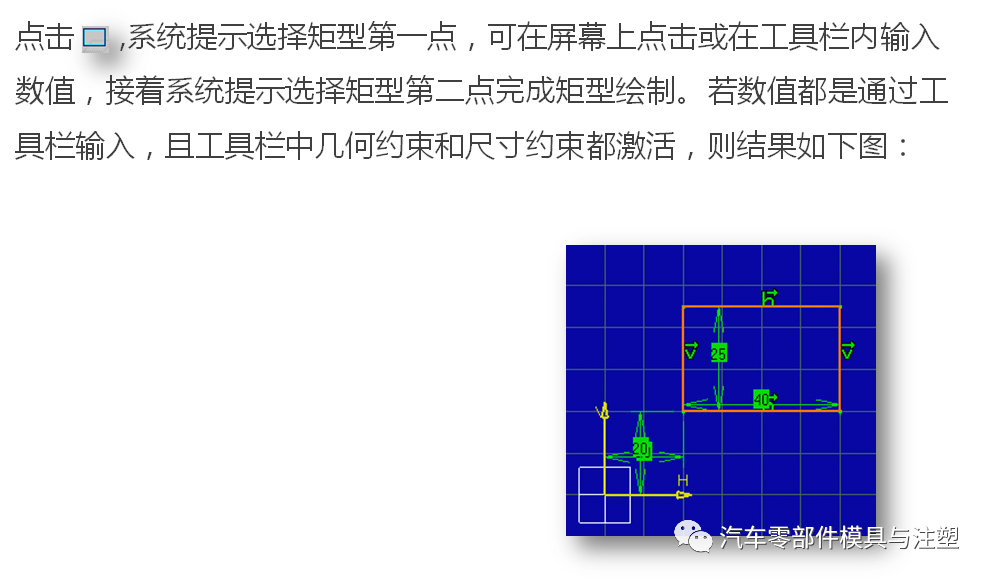

干货 & CATIA V5R20草图设计的图11

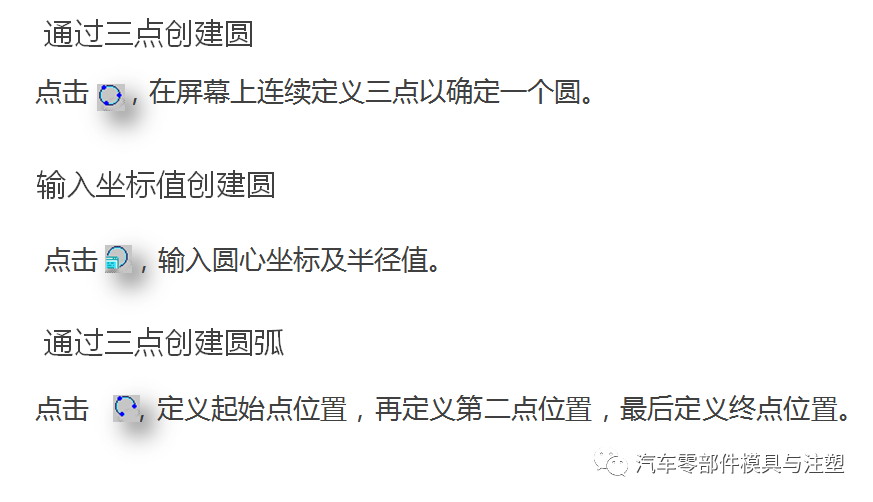

7.圆与圆弧

干货 & CATIA V5R20草图设计的图12

8.样条线
干货 & CATIA V5R20草图设计的图13

点击    ，点击样条曲线要通过的控制点，双击结束操作。

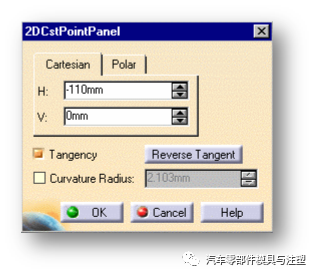

要编辑样条曲线，可双击控制点，出现以下对话框：
可重新输入坐标值，对控制点进行编辑。
选中相切（Tangency）标签，显示该点处的切线方向，可点击反向相切(Reverse Tangent)按钮改变相切方向。
选中曲率半径（Curvature Radius）标签，可对曲率半径进行编辑。
干货 & CATIA V5R20草图设计的图14

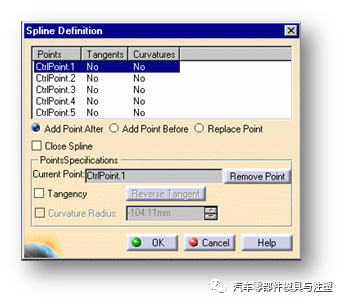

编辑样条曲线还可通过双击样条曲线或Edit -> Spline.1 object -> Definition....进行：
选中某控制点后可进行在当前点后增加点（Add Point After）、在当前点前增加点(Add Point Before)、替换当前点(Replace Point)、删除当前点(Remove Point)和封闭样条曲线等操作。

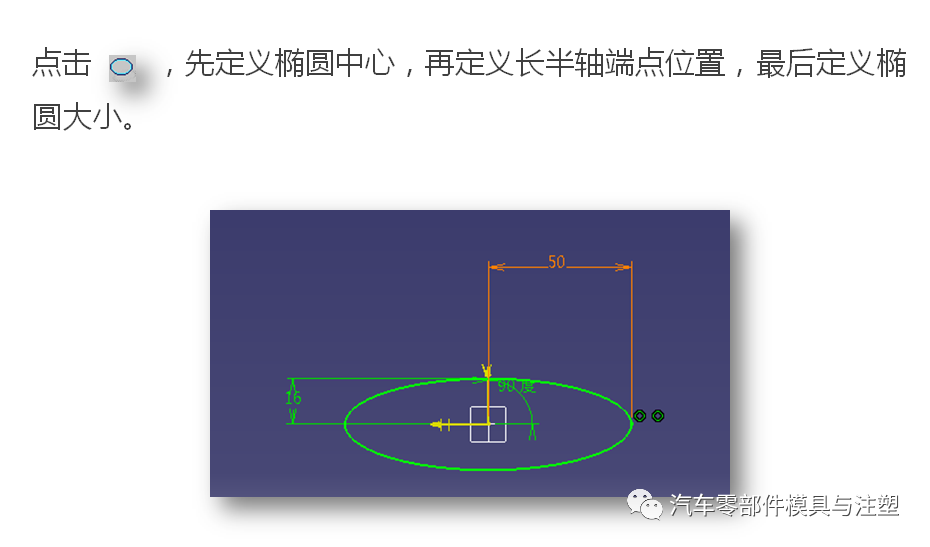

9.椭圆
干货 & CATIA V5R20草图设计的图15

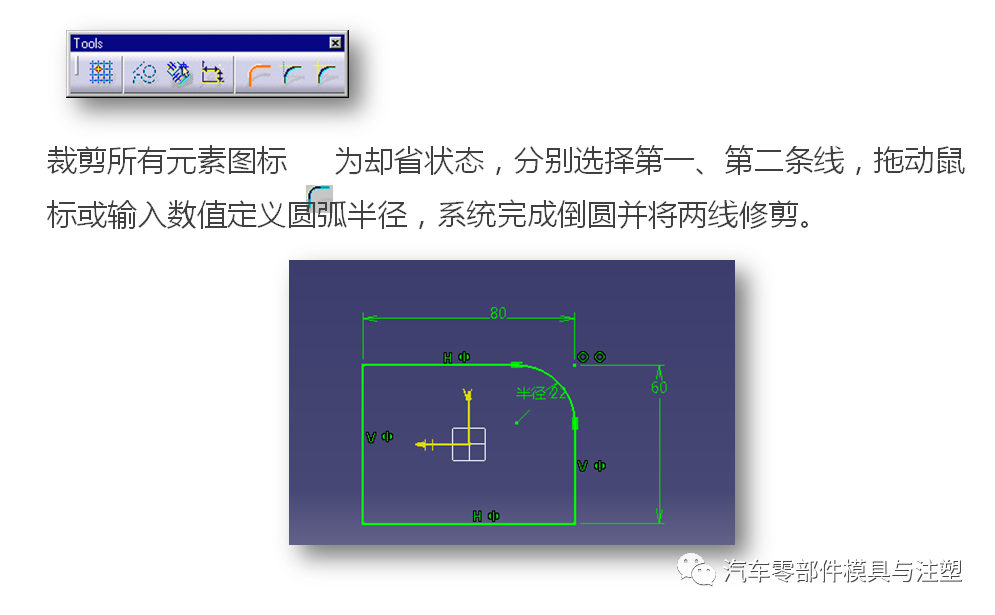

10.圆角
干货 & CATIA V5R20草图设计的图16

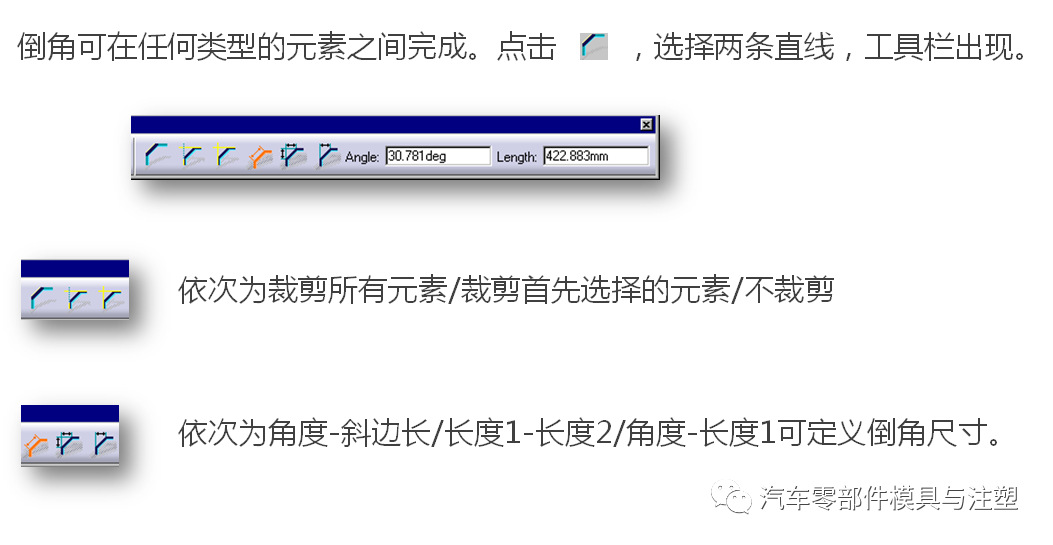

11.倒角
干货 & CATIA V5R20草图设计的图17

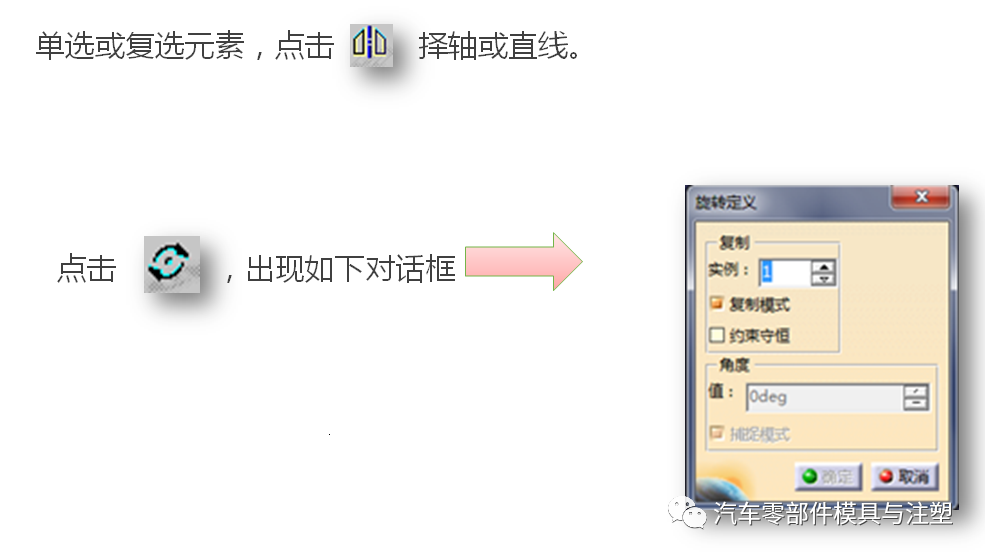

12.旋转/镜像
干货 & CATIA V5R20草图设计的图18

13.投影三维元素

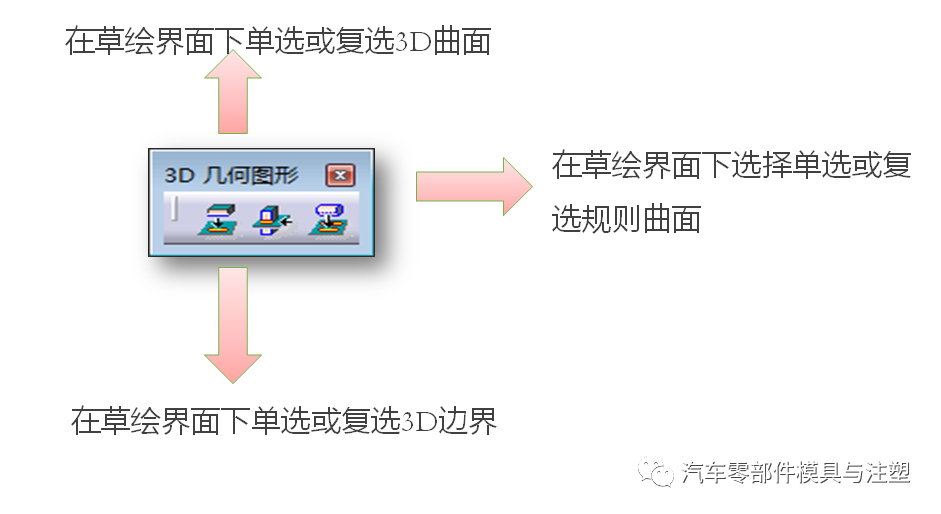

干货 & CATIA V5R20草图设计的图19

14.创建几何约束
干货 & CATIA V5R20草图设计的图20

15.创建尺寸约束

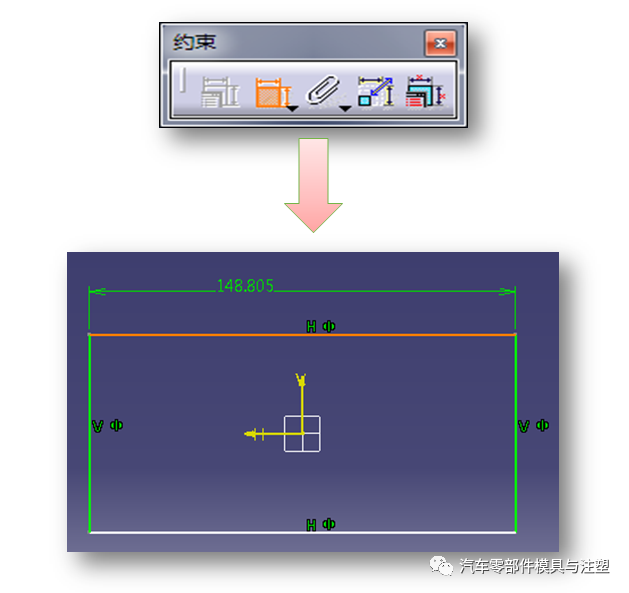

干货 & CATIA V5R20草图设计的图21
草图设计注意：
v对于尺寸多是“约束”，而不是“定尺寸”，这样绘其他尺寸时就不会变。否则绘其他尺寸时可能会使“定的尺寸”发生变化。v修剪尺寸多利用“快速修剪”即“橡皮”。v

v在CATIA V5中建立实体模型时，通常建立的第一个特征是草图基础特征，这就需要先在一个平面上建立一个草图，再对草图进行拉伸、旋转等操作生成三维实体，因此建立特征的第一步是建立草图。所谓草图就是在一个二维平面上建立的平面几何元素的集合。
