CATIA曲面黑线烂面怎么修？三步修复法实战演示

CATIA曲面出现“黑线”和“烂面”，本质上通常是曲面间连续性不足（如G0不连续）或存在微小的缝隙、重叠、碎面等问题。

修复的核心思路是：诊断问题 → 修复曲面 → 合并验证。以下是具体步骤：

🛠️ 具体修复步骤

1. 诊断问题（找病因）

• 使用Face Checker：在Healing Assistant工作台中，用此命令自动扫描并隔离有自相交、破洞或小碎面的曲面。
• 使用Surface Connection Checker：用它精确检查曲面间的缝隙大小和连续性（G0/G1/G2），不合格的区域会高亮显示。

2. 修复曲面（开药方）

• 修复无效曲面：对于单张曲面的破损，推荐使用 Face Smooth 命令，它能智能优化并简化破碎的曲面边界。如果问题顽固，也可手动用 Trim（剪切） 或干脆 Delete（删除重做）。
• 修复劣质拓扑：检查曲面法线方向是否一致，若不一致则用Reverse Orientation（反转方向）修正。同时，删除重叠或多余的曲面。

3. 合并与验证（看疗效）

• 缝合曲面 (Join)：将所有修复好的曲面用Join命令缝合。如果仍有缝隙，可尝试微调增大Merging Distance（合并距离），但注意不要调得太大。
• 最终验证：尝试将缝合后的曲面加厚(Thick Surface)或封闭成实体(Close Surface)。若能成功，则证明修复完成。

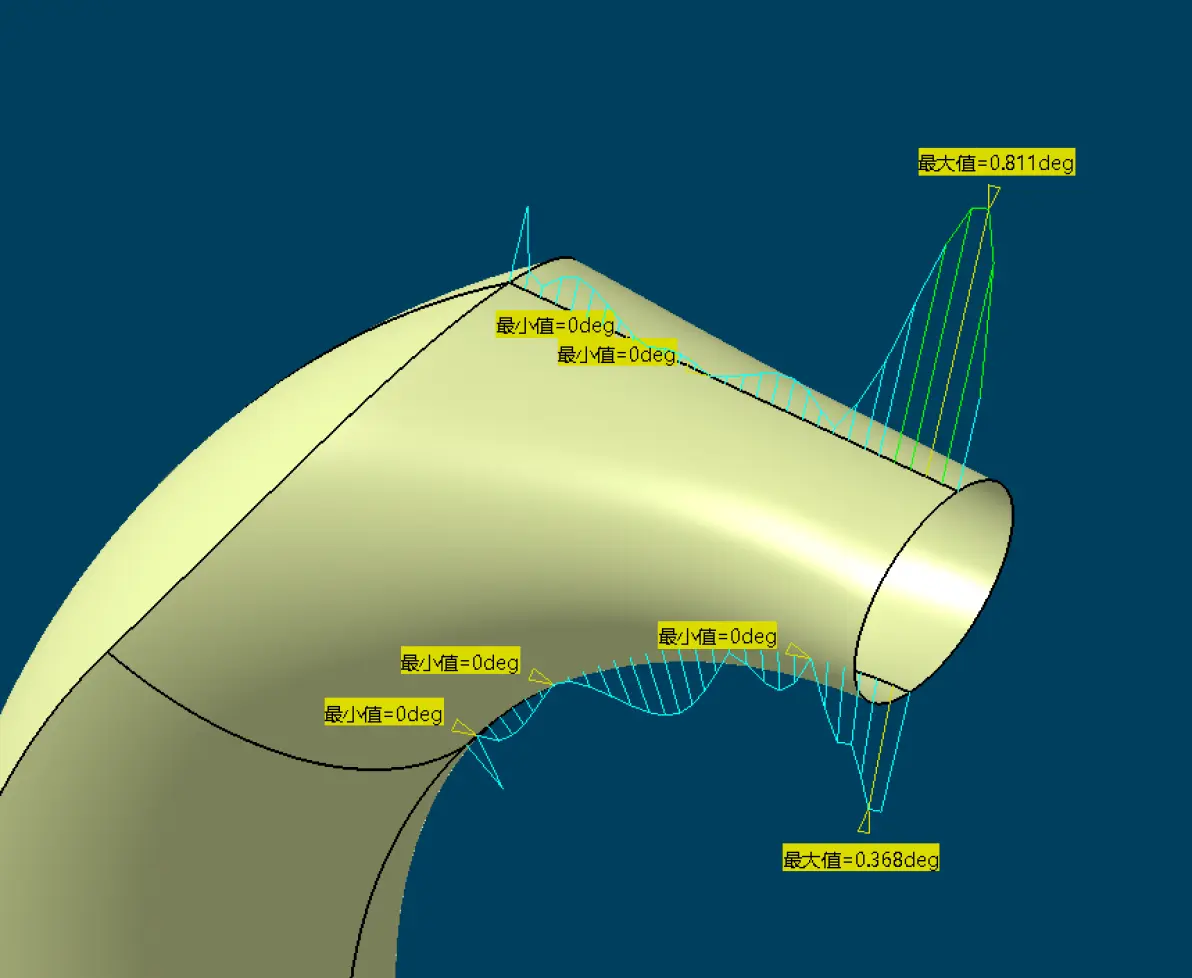

感谢超哥帮我解决了一个遗留问题，之前做B站看到的一个例子，做一半还是好的，镜像后不相切，终于搞清楚原因了

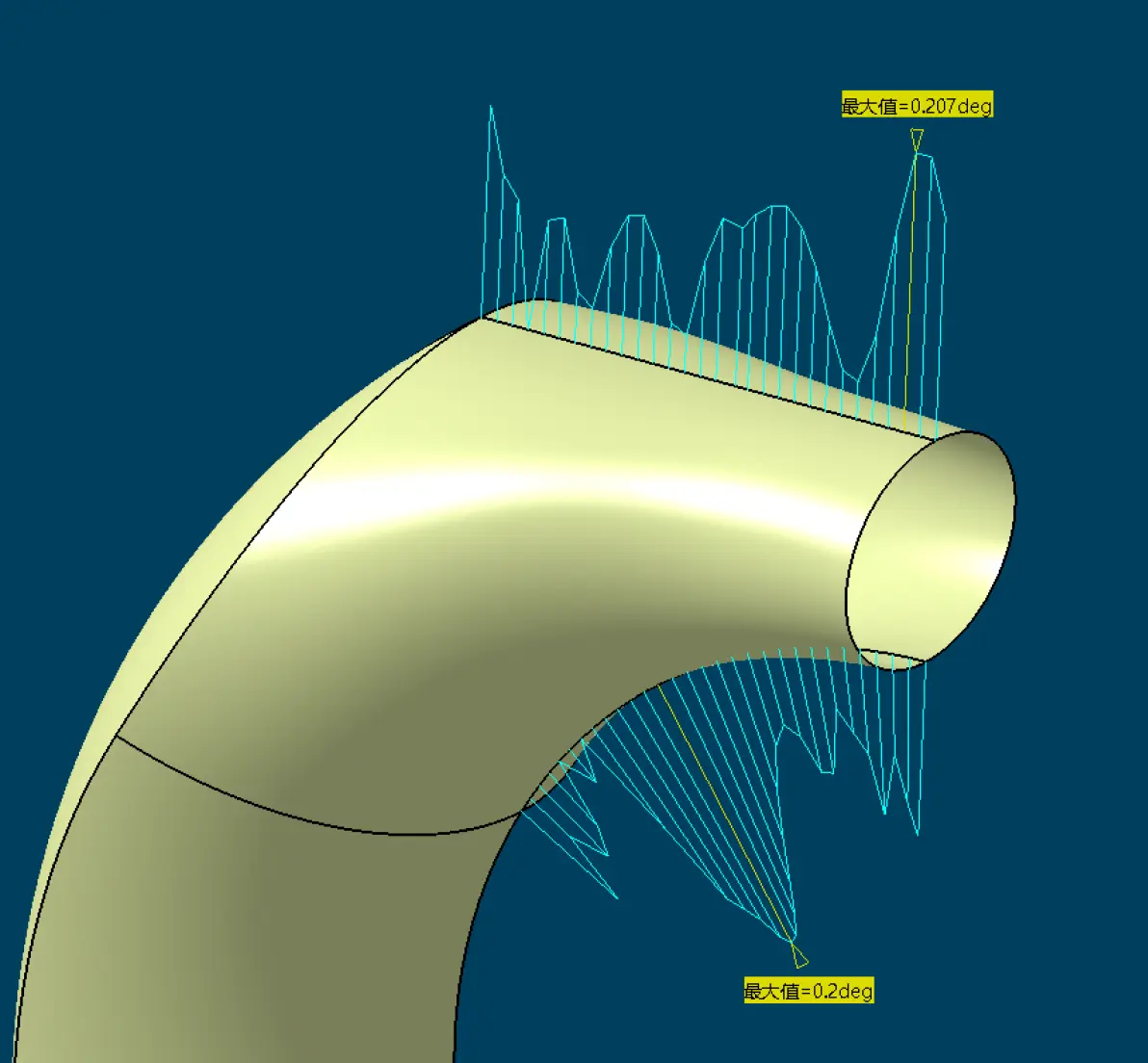

这个是看完视频后做的
