打开CATIA界面全是白色怎么办？零件表面写字技巧

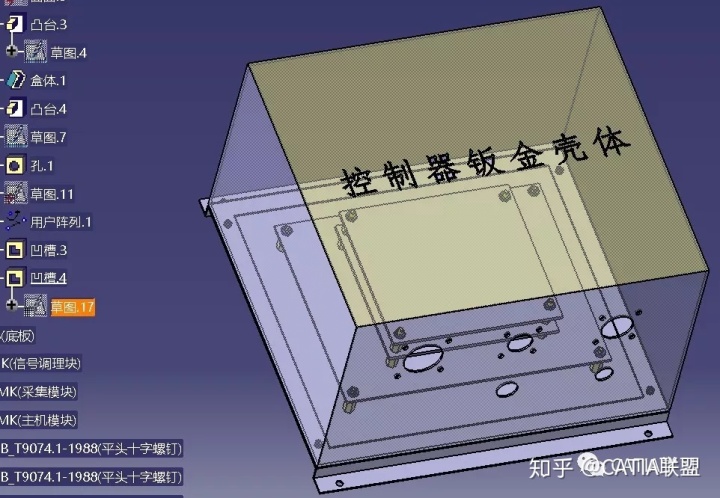

有小伙伴最近画了个钣金壳体，想在表面标记一下，但是打开另存过的dxf文档后，发现居然没有生成空心字。

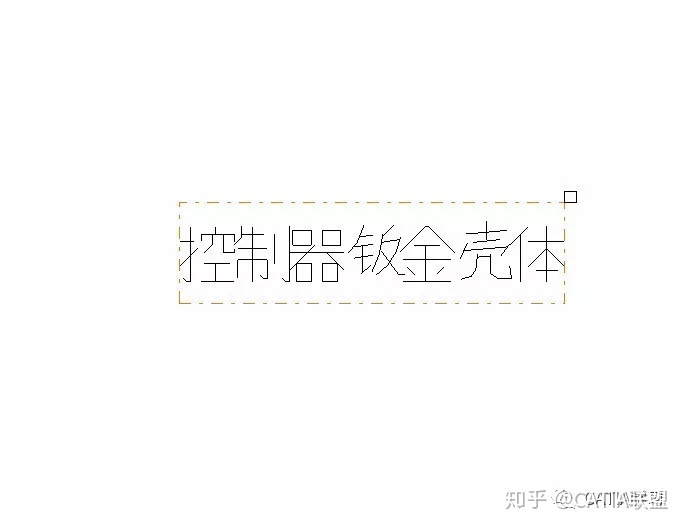

   打开以后竟然变成了上图这种喜感字体，怎么改都不行。那到底怎么办呢？

   研究了一会，仿佛感觉是字体识别的问题，空心字因为是按几何图形识别出来的，所以能够粘到草图里拉伸或切除出字体，我这个好像又给识别成文字了，没法实体操作。原因居然是以前手动更改过系统选项设置

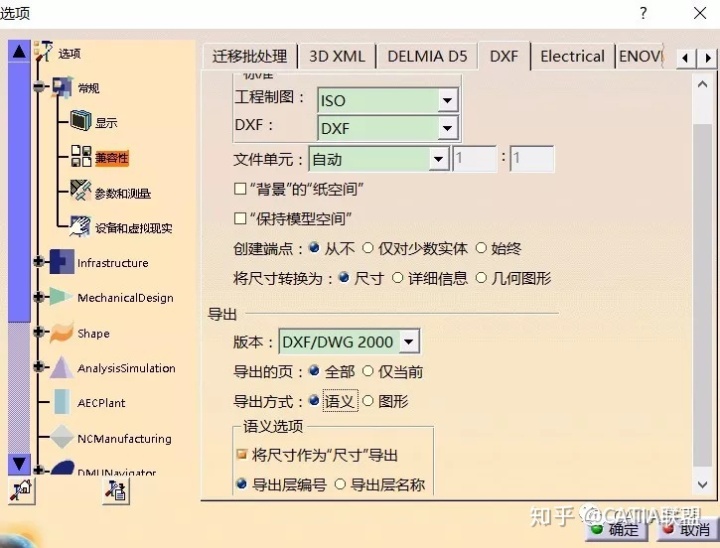

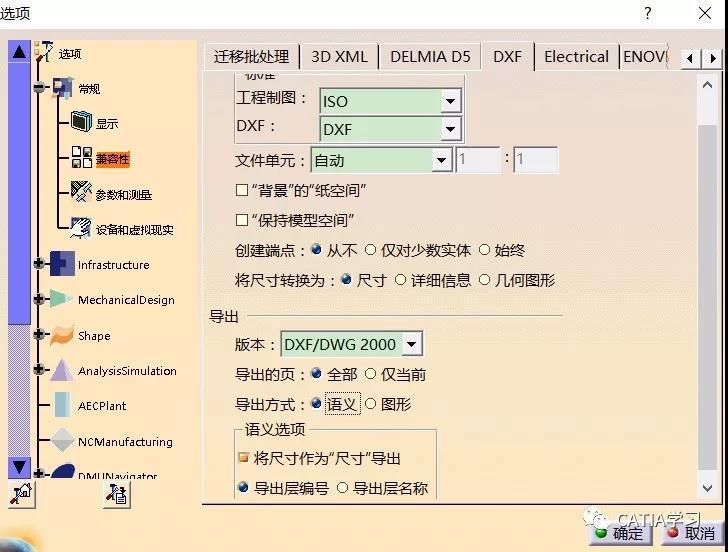

上图就是改过的 CATIA工程图转换CAD设置，告诉你们，用这个设置转出的CAD二维图效果最好！

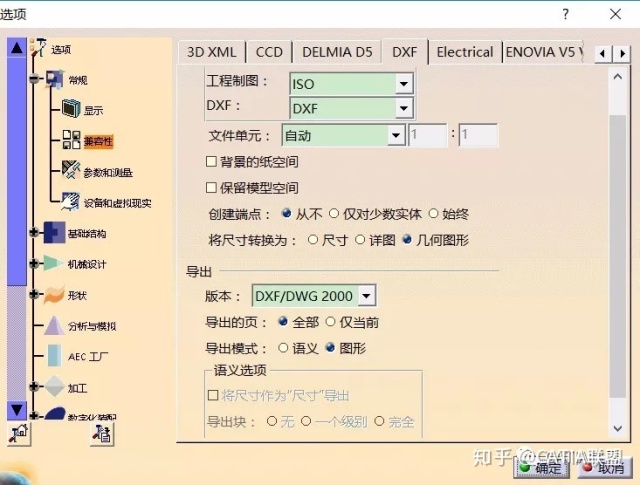

   结果完犊子了，果断改回默认（参考上图），可以把CATIA中的文字转成CAD后变成几何图形，这才是刻字需要的效果！

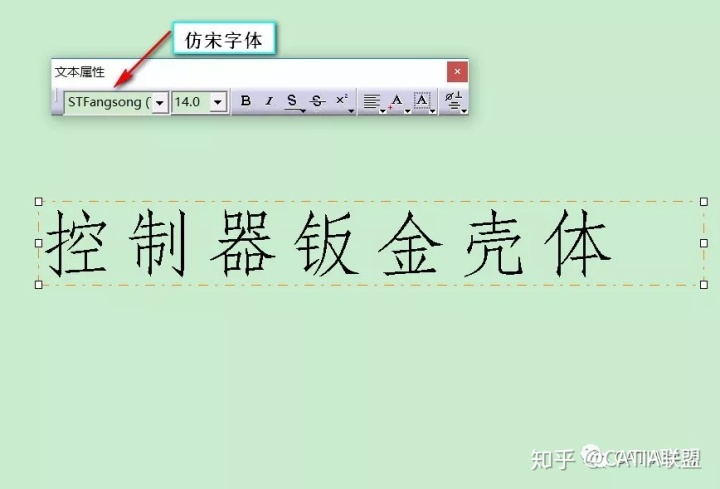

   再开，选上图这种仿宋字体比较漂亮，然后另存为dxf格式。

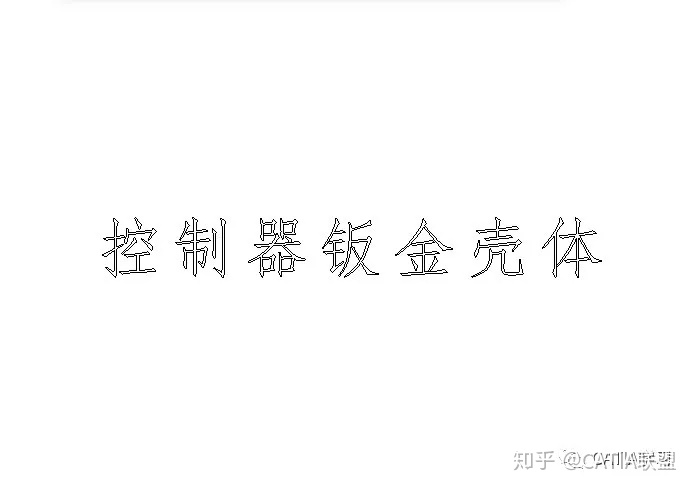

   这回再用CATIA打开后果然成了美美哒的空心字，这下草图应该可以识别了吧。

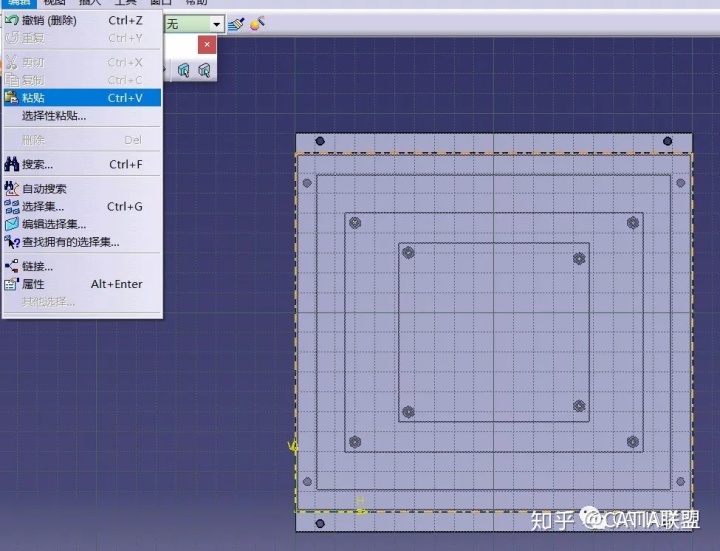

   成功粘贴到草图界面！拖动到实体表面准备做拉伸切除刻字。

   美美哒的刻字效果又回来了，哈哈！很多大神都会栽在这些细节上，新手就更完蛋了。盟友们可以多注意哦！
